#73442403 | E-numero: 3429038 | Mitat: 290 x 407 x 124 mm

Moduulikotelo

AK 24 - L

Moduulikotelo, Suojaluokiteltu IP65, 2 Rivit, 24 saatavilla olevat moduulit, Nimelliskäyttöjännite: 400V AC, Nimelliseristysjännite: 1000V AC, 1500V DC, Yläosassa itsetiivistyvät pehmeät...

lue lisää

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

Moduulikotelo, Suojaluokiteltu IP65, 2 Rivit, 24 saatavilla olevat moduulit, Nimelliskäyttöjännite: 400V AC, Nimelliseristysjännite: 1000V AC, 1500V DC, Yläosassa itsetiivistyvät pehmeät läpiviennit työkaluttomaan kaapelien läpivientiin, alaosassa metriset aihiot kaapelien läpivientejä varten, joissa käytetään holkkitiivisteitä ja/tai kaksoiskalvotiivisteitä, tavallisiin sisäasennuksiin

ilman PE/N-liitinkiskoa

Sisältää tarvikkeet:
Sulkutulpat, peite- ja merkintäliuskat

Highlights

- itsetiivistyvät, pehmeät kaapelien läpivientikalvot kotelon toisella päädyllä

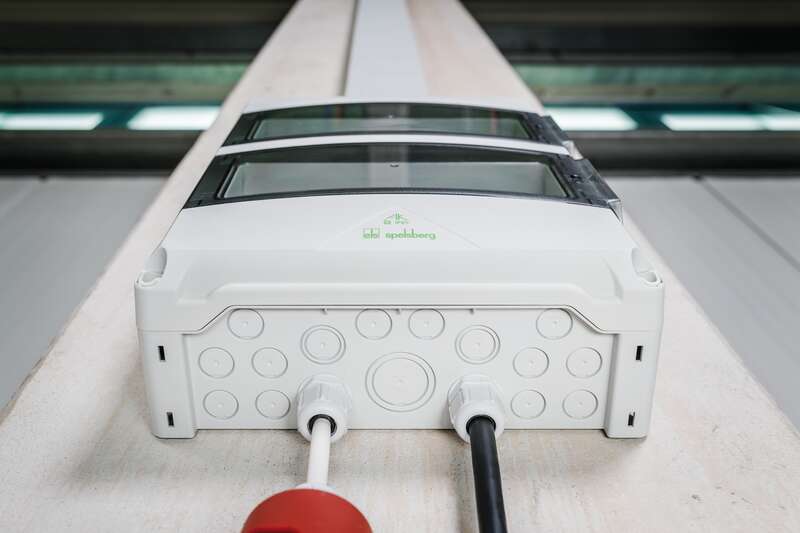

- esikohokuvioinnit johtokierreliitoksille tai kaksoiskalvoistukoille kotelon toisella päädyllä
- kotelo käännettävissä 180°

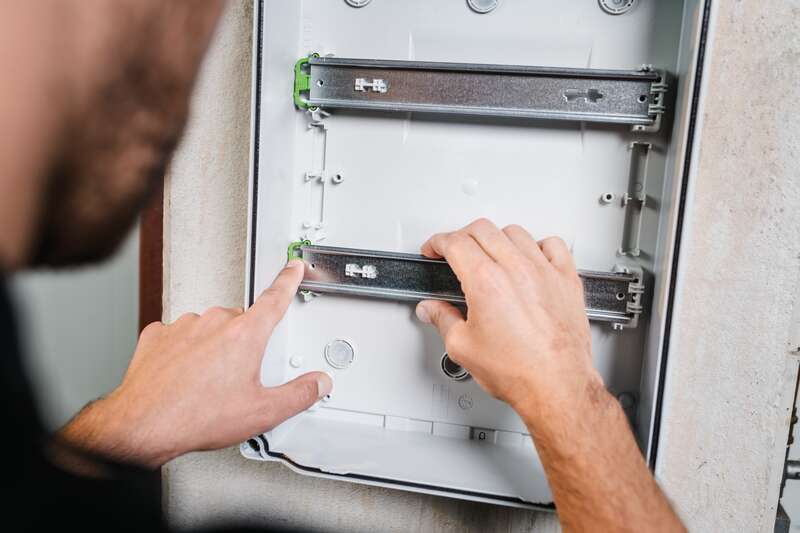

- työkaluttomasti asennettavat normikiskot

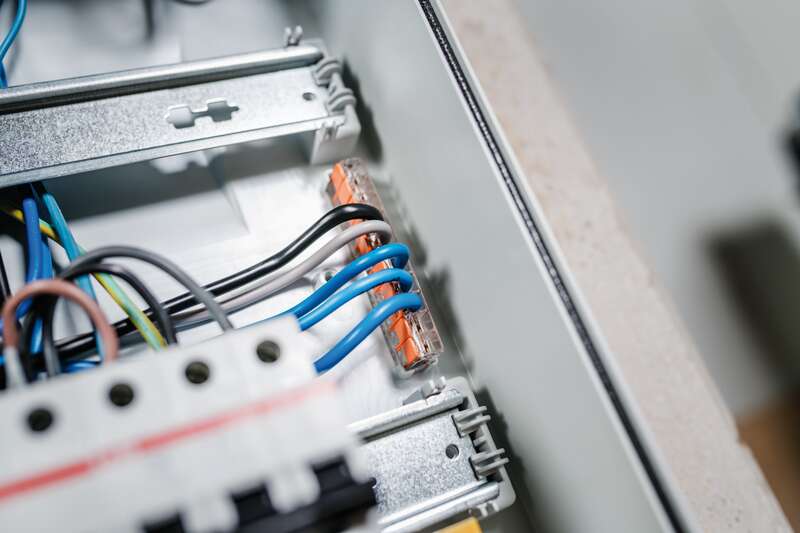

- paikat 6 mm²:n WAGO 221 -yhdistysliittimelle, jossa on 5 kiinnityskohtaa, kotelon pohjassa

Tekniset Tiedot

Sähköiset ominaisuudet

Mitoituskäyttöjännite AC	400 V
Nimellisjännite AC	1000 V
Nimellisjännite DC	1500 V
Suojausluokka	II
Kotelointiluokka	IP65
tuuletettu	ei
Rivien lukumäärä	2
Jakoyksikköjen lukumäärä	24
Jakoyksiköiden lukumäärä riviä kohden	12
Mitoitusvirta	125 Ampeeri
N-puristusliitoksella/kiristimellä	ei
PE-puristusliitoksella/kiristimellä	ei
ylimääräisellä asennustilalla	ei

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa
Väri, kääntöikkuna	Transparent

Mitat

Leveys	290 mm
Pituus	407 mm
Korkeus	124 mm
Sisäpituus	380 mm
Sisäleveys	268 mm
Sisäkorkeus	85 mm
Paino	1.96 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	ei
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	650 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Kiinnitystapa	Pinta-asennettu
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Laippaversio	ei
Laajennettavissa	kyllä

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	57 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	Sisällä

Myyntitiedot

EAN	4013902704781
ETIM-luokka	EC000214
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polystyreeni
Kannen materiaali	Polypropeeni
Sisäänviennin materiaali	Termoplastinen elastomeeri
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu
Kääntöikkunan materiaali	Polykarbonaatti

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902704781
Leveys	0.407 m
Paino	1.986 kg
Korkeus	0.129 m
Määrä	1 osat
Syvyys	0.299 m

Kuormalava

EAN / GTIN	4013902704903
Leveys	0.8 m
Paino	164.992 kg
Korkeus	1.872 m
Määrä	72 osat
Syvyys	1.2 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

LiitinkiskoAK 6/21 PE uusi

Liitinkisko

AK 6/21 PE

Tuotenumero 73485101

PE-liitinkiskoteline, jossa 6 kpl 2,5–16 mm²:n ruuviliittimiä ja 21...

Liitoskiskot, lisäliittiminä tai varaosina asennusta varten AK 24:ään ja AK 36:een (alkaen 10/2025)

LiitinkiskoAK 3/14 PE uusi

Liitinkisko

AK 3/14 PE

Tuotenumero 73485001

PE-liitinkiskoteline, jossa 3 kpl 2,5–16 mm²:n ruuviliittimiä ja 14...

Liitoskiskot, lisäliittiminä tai varaosina asennusta varten AK 24:ään ja AK 36:een (alkaen 10/2025)

LiitinkiskoAK 24 PE/N-S uusi

Liitinkisko

AK 24 PE/N-S

Tuotenumero 73485201

PE/N-liitoskisko ruuviliittimillä: PE:llä ja N:llä kummallakin 2...

Liitoskiskot, lisäliittiminä tai varaosina asennusta varten AK 24:ään ja AK 36:een (alkaen 10/2025)

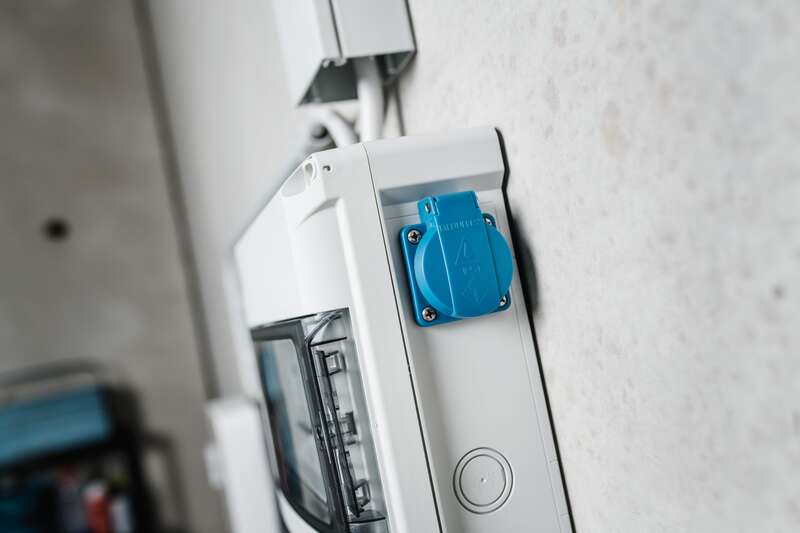

LaippapistorasiaAK STD uusi

Laippapistorasia

AK STD

Tuotenumero 73481501

Schuko® suojaluokitus, IP54

Kojepistorasia 16 A, 230 V sivuasennukseen koteloihin AK 24 ja AK 36 (alkaen 10/2025)

KansiruuvisarjaAK SV 24/36 uusi

Kansiruuvisarja

AK SV 24/36

Tuotenumero 73481201

sopii AK 24:lle ja AK 36:lle (alkaen 10/2025)

Pikalukitusruuvit varaosana, 1 sarja = 10 kappaletta.

DIN-asennuskiskoAK NS 24/36 uusi

DIN-asennuskisko

AK NS 24/36

Tuotenumero 73481301

12 modulia, sisältäen DIN- eli normikiskon pidikkeen AK 24:lle ja AK...

DIN-asennuskisko 35 x 7,5 mm

LiitosholkkiAK KS 24/36 uusi

Liitosholkki

AK KS 24/36

Tuotenumero 73481401

Yhdysliitin ∅44,5 mm koteloiden AK 24 ja AK 36 sivuttaiseen yhdistämiseen (alkaen 10/2025).

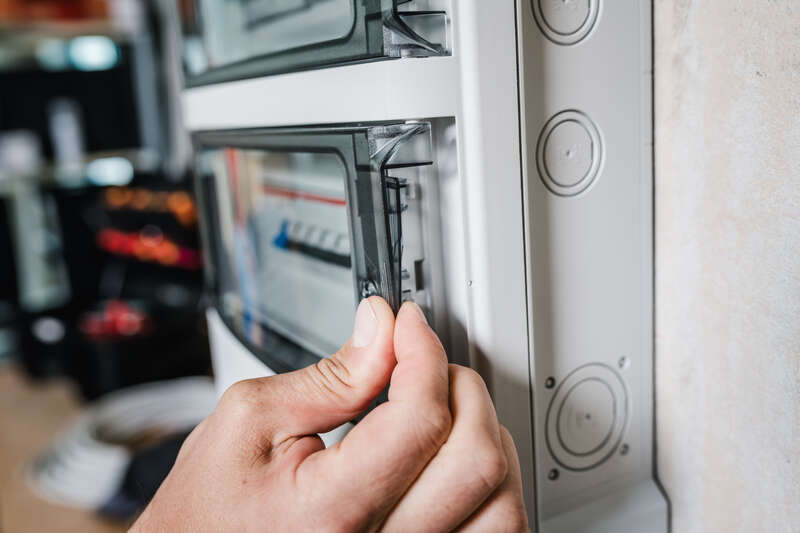

Saranoitu ikkunaAK KF 24/36 uusi
