Pienjakokeskukset helppoihin sisäasennuksiin

AK Kompakti – Maksimiin tiivistetty

Spelsbergin AK Kompakt -sarjan sähköjakokeskukset on erityisesti kehitetty standardiasennuksiin sisätiloissa. Ne tarjoavat luotettavan ratkaisun, kun tarvitaan tilansäästöä ja käyttäjäystävällisyyttä. Kompaktin rakenteensa ansiosta ne mahdollistavat jakelut niissä paikoissa, joissa tilaa on vähän –ihanteelliset teknistentilojen, taloliittymien, pienempien liikehuoneistojen työpajojen tai asuirakentamisen tarpeisiin. Mallit 3–36 moduulia kattavat laajan käyttöalueen: pienestä työpajasulakekaapista tehokkaaseen moniriviseen jakeluun. Kaikki AK Kompakt -mallit vakuuttavat suojaustasolla IP65, iskunkestävyydellä IK08, halogeenivapaalla toteutuksella sekä käytännön yksityiskohdilla, jotka helpottavat asentajan työtä merkittävästi.

Mikä AK-pienjakokeskus on oikea sinulle? Pienjakokeskusten valitsija.

Moduulikotelot - Vakioasennuksiin sisätiloissa

AK kompakti 24-36AK 24-36

AK kompakti 03-12AK 03-12

AK kompakti 24 (- 2025)AK 24

AK Air 14-70AK 14-70

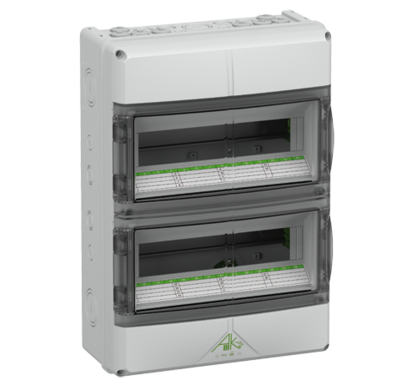

AK 24 | AK 36

PINTA-MAKSIMIVÄHENNETTY

Maksimaalinen toiminnallisuus tiivistettynä olennaiseen

AK Kompakt on johdonmukainen vastaus nykyaikaisiin asuin- ja käyttörakentamisen vaatimuksiin: tilaa säästävä, asennusystävällinen sähköjakokeskus – pelkistetty olennaiseen, kuitenkaan toiminnoista tinkimättä. Se edustaa maksimaalista toiminnallisuutta minimaalisella tilantarpeella – yhdistettynä käytännöllisiin ominaisuuksiin, jotka tuovat todellisia etuja. Kaikki tarvittava. Ei mitään häiritsevää. Selkeä muotoilu ja tinkimätön laatu.

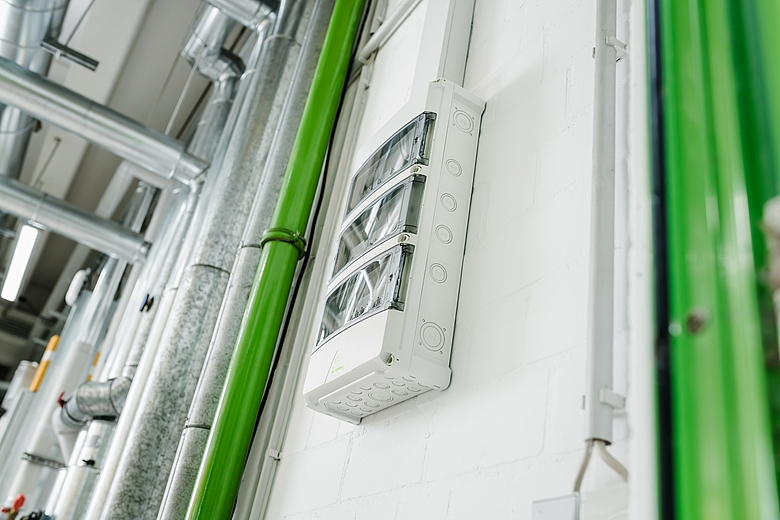

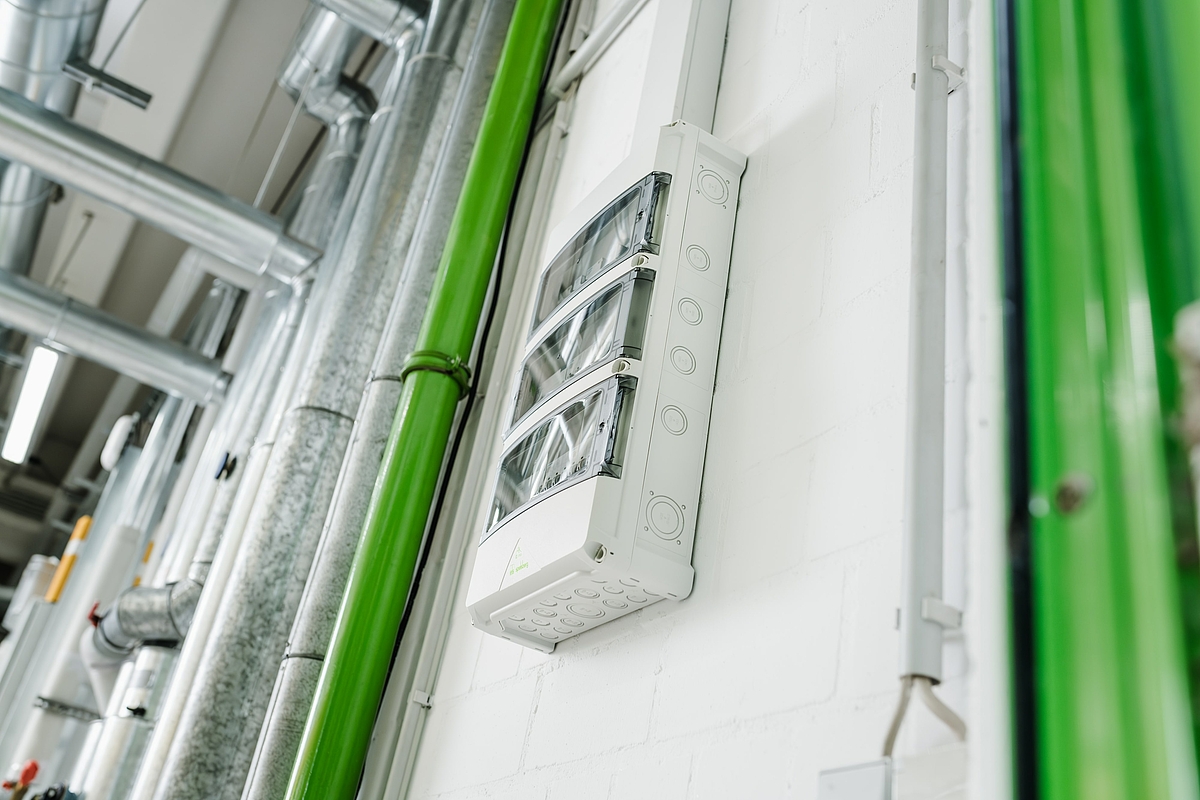

Näin AK Kompakt tarjoaa täydellisen ratkaisun standardiasennuksiin sisätiloissa. Olipa kyse kahden rivin pinta-sähköjakokeskuksesta tai kolmen rivin pinta-sähköjakokeskuksesta: se yhdistää luotettavuuden ja joustavuuden selkeään muotoiluun ja käytännöllisiin toimintoihin, jotka helpottavat sähköasentajien arkea tuntuvasti – tänään ja tulevaisuudessa.

Suunniteltu maksimaaliseen asennusystävällisyyteen, IP65-suojaluokan moduulikotelo täyttää juuri ne vaatimukset, joita nykyaikaiset sähköasennukset asettavat nykyaikaiselle pienjakokeskukselle.

Ennätysajat asennuksessa ja kokoamisessa

Työkaluttomat ratkaisut mukavaan työskentelyyn

Huolellisesti suunnitellut yksityiskohdat takaavat selkeyden ja turvallisuuden

Käytännössä vakuuttavat ominaisuudet

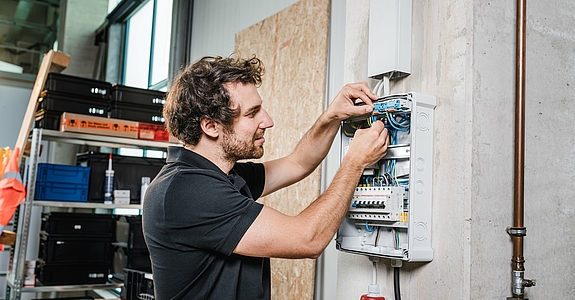

AK Kompakt on enemmän kuin pelkkä tilaa säästävä sähköjakokeskus. Se on kehitetty asentajille – yksityiskohdille, jotka helpottavat arkea merkittävästi. Näihin kuuluvat integroitu PE/N-liitin, työkaluitta toteutettu kaapelinsisääntulo sekä DIN-kiskon helppo asennus ilman ylimääräisiä työkaluja. Näin kompakti sähköjakokeskus muuttuu ratkaisuksi, joka tekee asennuksista nopeampia, turvallisempia ja tehokkaampia – olipa kyse asuntojen rakentamisesta, teknisistä tiloista tai työpajasulakekaapista.

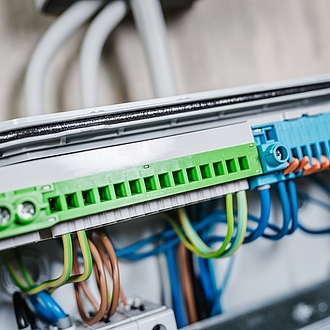

Uusi ruuviton PE-/N-liitin

Huolellisesti suunnitellut uudet ruuvittomat PE-/N-liittimet mahdollistavat suojajohtojen ja nollajohtimien nopean, turvallisen ja mukavan liitännän.

Integroitu peruspidike on helposti irrotettavissa ja asennettavissa ilman työkaluja – tämä säästää aikaa ja takaa sujuvan asennuksen.

Klassisen ruuvitekniikan, modernin push-in-ominaisuuden ja innovatiivisten käyttövipujen yhdistelmä N-moduulissa luo erittäin suuren joustavuuden ja käyttömukavuuden, mikä helpottaa asentajien jokapäiväistä työtä merkittävästi.

Ruuviliittimien kiristysalue:: 2,5 mm² – 16 mm²
Kahden johdon liittäminen liittimeen sallittu 4 mm² saakka
Jousiliittimien kiristysalue: 0,75 mm² – 4 mm²
Sopii lähes kaikille kuparijohtimille: pyöreä yksisäikeinen ja monisäikeinen, hienosäikeinen, sekä johtimenpäätösholkilla tai ilman

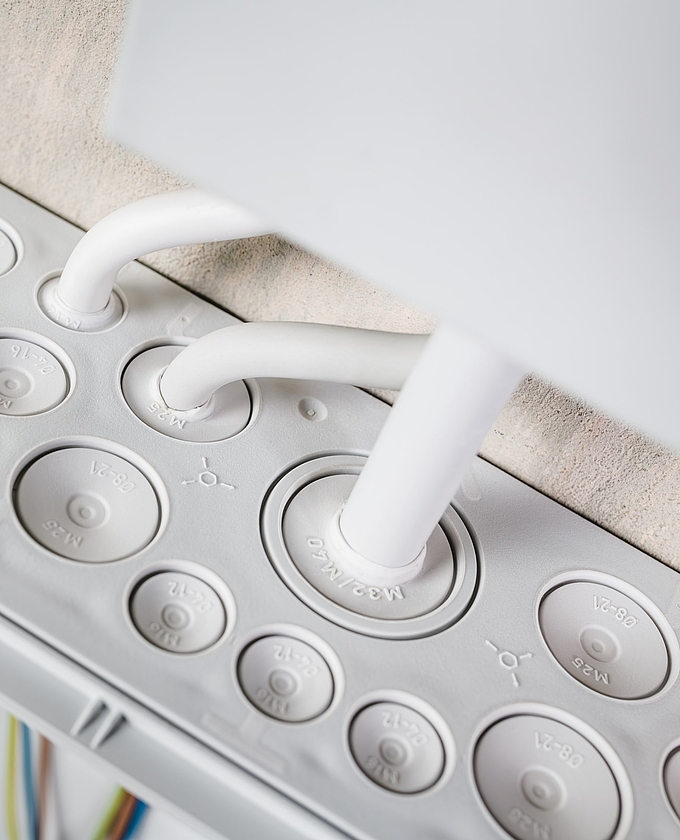

Työkaluitta toteutettu kaapelinsisääntulo

18 pehmeää kalvoa mahdollistavat nopean ja helpon kaapelinsisääntulon ilman työkaluja. Osa pehmeistä kalvoista soveltuu kuitenkin myös holkkitiivisteiden käyttöön.

Vastakkaisella puolella on metrisiä muotoiluja kaapelisovituksille ja kaksoiskalvoliitoksille, jolloin kotelon asennusta voidaan joustavasti mukauttaa 180° kääntyvyyden ansiosta.

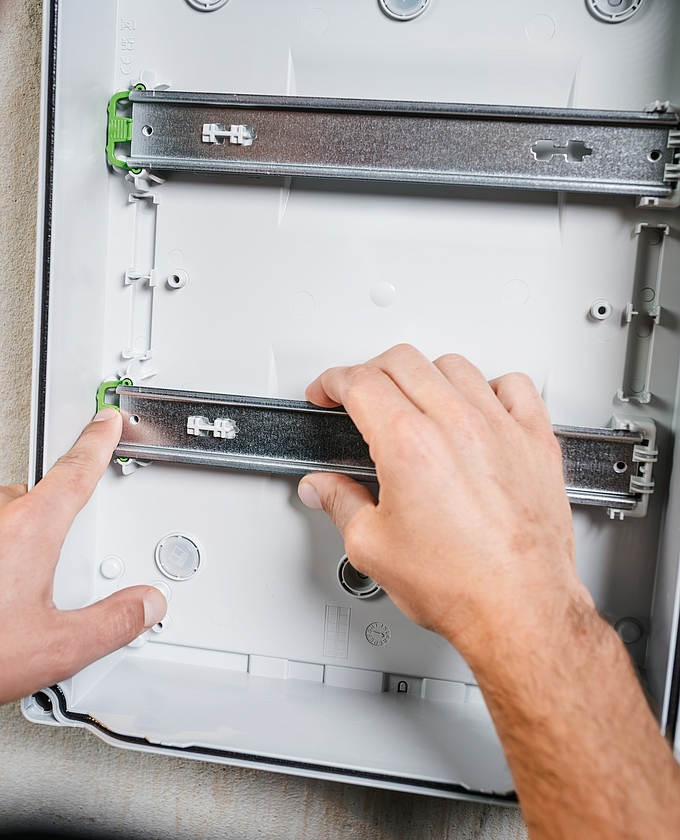

Työkaluitta asennettava DIN-kisko

DIN-kisko voidaan asentaa ja irrottaa ilman työkaluja. Yhdellä kädenliikkeellä se napsahtaa turvallisesti paikoilleen ja voidaan yhtä helposti vapauttaa vihreää vapautuspainiketta painamalla, ilman työkaluja.

Tämä säästää arvokasta aikaa asennuksessa ja varmistaa, että asennuksia voidaan joustavasti mukauttaa milloin tahansa. Huolellisesti suunniteltu mekaniikka takaa vakautta, tarkkuutta ja tuntuvasti mukavamman käsittelyn työpäivän aikana.

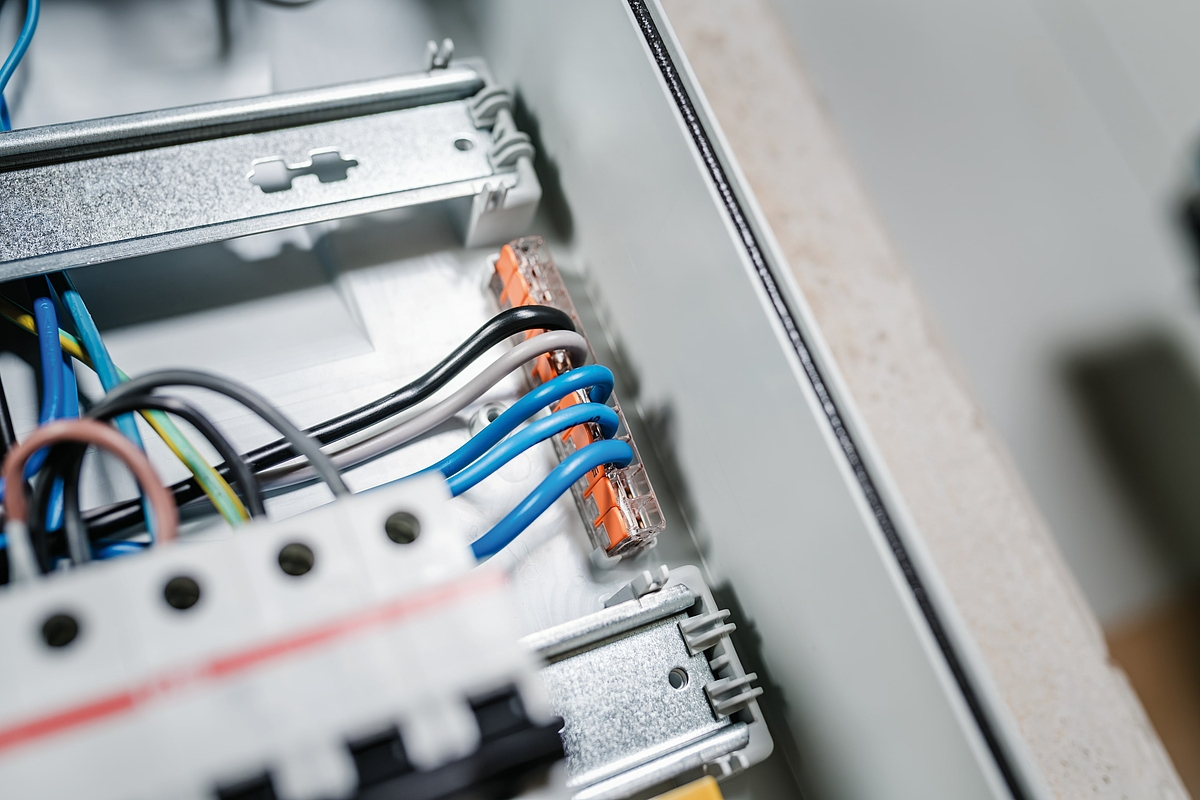

Liitintaskut WAGO 221 -liittimille

Moduulikotelon pohjassa useat integroidut liitintaskut takaavat turvallisen kiinnityksen
3- ja 5-napaisille 6 mm² WAGO 221 vipuliittimille liitosliittiminä. Näin esimerkiksi
syöttökaapelin voi nopeasti jakaa useampaan vikavirtasuojakytkimeen. Tämä luo jakokeskukseen maksimaalisen selkeyden järjestelmällisen johdotuksen ansiosta sekä lisää tilaa kiskolla ja mahdollistaa nopean ja tehokkaan työnteon.
järjestetty johdotus sekä lisätila DIN-kiskolla ja mahdollistaa nopean, tehokkaan työskentelyn.

Lisäominaisuuksia maksimaaliseen asennusystävällisyyteen

Näiden käytännön etujen lisäksi AK 24- ja AK 36 -sähkökeskukset tarjoavat lisätoimintoja, jotka parantavat käyttömukavuutta ja joustavuutta entisestään. Tätä täydentää laaja valikoima lisävarusteita, jotka laajentavat sovellusalueita – kompaktista IP65-sulakekeskuksesta herkkiin asennuksiin suurempiin projekteihin, joissa käytetään 2- tai 3-rivisiä pinta-asennettavia keskuksia.

Sivuttaisrajoitin ja merkinnät DIN-kiskossa

SSivuttaisrajoitin ja merkinnät DIN-kiskossa

Sivuttaisrajoitin sekä merkinnät DIN-kiskossa helpottavat moduulikojeiden tarkan sijoittamisen aukotuksen mukaan. Näin laitteet asettuvat aina tarkasti ja kansi sulkeutuu optimaalisesti.

Lisätilaa DIN-kiskojen alla

Lisätilaa DIN-kiskojen alla

Kotelon pohjan ylimääräisten syvennyksien ansiosta kaapeleiden vetäminen DIN-kiskojen alle on helppoa. Myös 135 mm:n väli DIN-kiskojen välillä helpottaa asennusta ja tarjoaa enemmän tilaa siistille ja selkeälle johdotukselle.

Ergonominen ja joustavasti säädettävä kääntöikkuna

Ergonominen ja joustavasti säädettävä kääntöikkuna

Ergonominen kääntöikkuna mahdollistaa sivuttaisen, kevyesti sujuvan avaamisen ja sulkemisen – kätevästi yhdellä kädellä. Asennustilanteen mukaan kääntöpuoli voidaan valita joustavasti oikealle tai vasemmalle.

Pistorasian asennus

Pistorasian asennus

Sivuttaisten läpilyöntiaihioiden ansiosta lisäpistorasiat voidaan asentaa suoraan jakokeskukseen. Näin tarvittaessa sähköliitäntä on heti käytettävissä – olipa kyse lisälaitteiden käytöstä tai kätevästä huoltopistorasiasta.

Nopeakiinnitysruuvit

Nopeakiinnitysruuvit

Kannen sisäänrakennetut pikalukitusruuvit tekevät moduulikotelon avaamisesta ja sulkemisesta erityisen yksinkertaista. Vain neljänneskierron avulla kansi lukitaan tai avataan luotettavasti.

Avainaukkoasennus

Avainaukkoasennus

Integroitu avainaukkoasennus mahdollistaa kotelon helpon ripustamisen ennen lopullista kiinnitystä. Esimuotoiltu avainaukko voidaan vain poistaa, mikä helpottaa tarkkaa sijoittamista – jopa yläpuolisissa tai ahtaissa asennustilanteissa.

AK Kompakti - Maksimiin tiivistetty

Uuden AK 24 | AK 36 -pienjakelukotelon kaikki ominaisuudet yhdellä silmäyksellä. Asennuksesta ja kaapeliläpiviennistä uuteen PE-N-liittimeen.
Katso nyt!

AK 24 | AK 36 ja AK Air moduulikotelot vertailussa

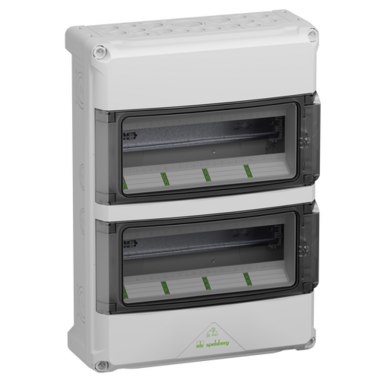

AK 24 | AK 36 pienjakokeskus

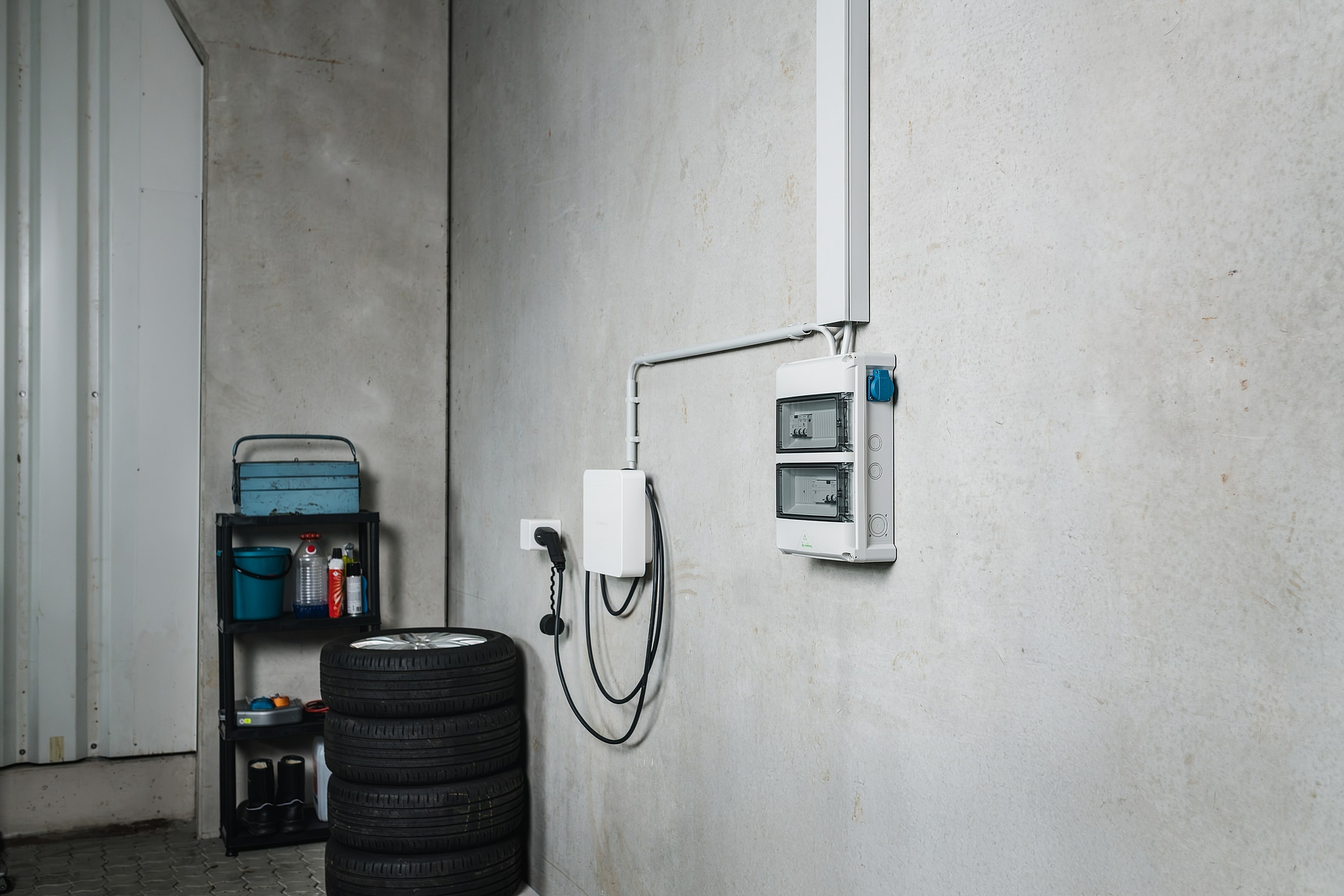

standardiasennuksiin sisätiloissa kuten työpajoissa, autotalleissa ja kellaritiloissa tai ahtaissa ympäristöissä

24–36 moduulia
12 moduulia per rivi
18 pehmeää kalvoa johtojen sisääntuloa varten
osittain sopiva holkkitiivisteille
Työkaluitta asennetteva DIN-kisko
135 mm DIN-kiskoväli
Liitinpaikat WAGO 221 liittimille
Vaakasuora yhdistelymahdollisuus

AK 24 | AK 36 pienjakokeskuksiin

AK Air pienjakokeskus

sisä- ja suojattuihin ulkotiloihin vaativissa ympäristöissä kuten teollisuus, kauppa tai maatalous

14–70 moduulille
14 moduulikojetta per rivi
Plus-mallit lisätilalla liitäntää varten
Laippaversiot sivuyhdistelmiin
integroiduilla Air-ilmastointielementeillä
Monipuoliset kaapelinsisääntulot
kaikki varustettavissa holkkitiivisteillä
Työkaluitta korkeussuunnassa säädettävä DIN-kisko
150 mm DIN-kisko väli
Vaakasuora yhdistelymahdollisuus
Laajat sertifikaatit
Ammoniakinkestävyys

AK Air pienjakokeskuksiin
