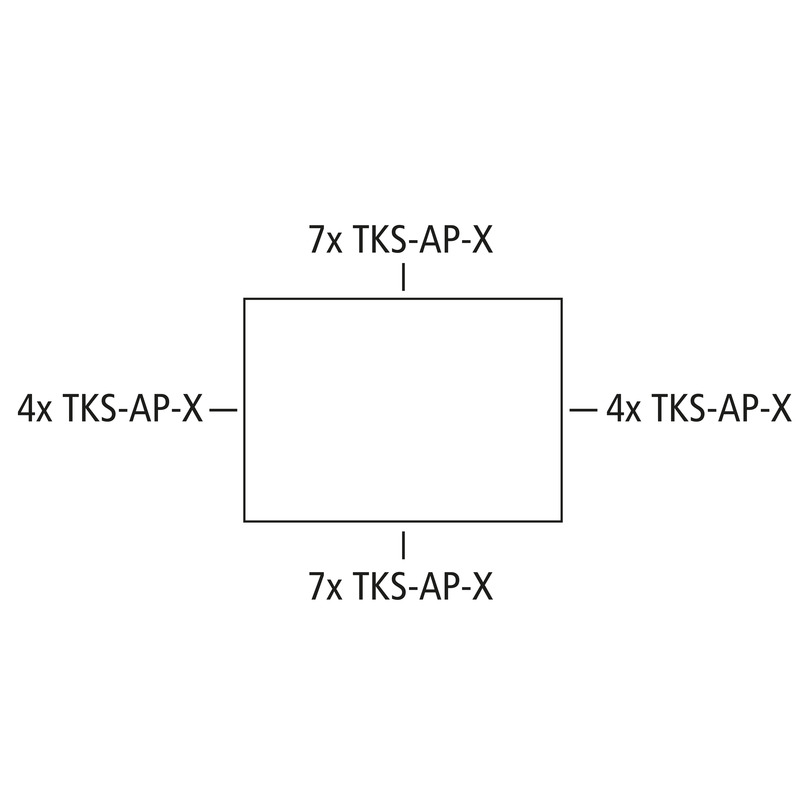

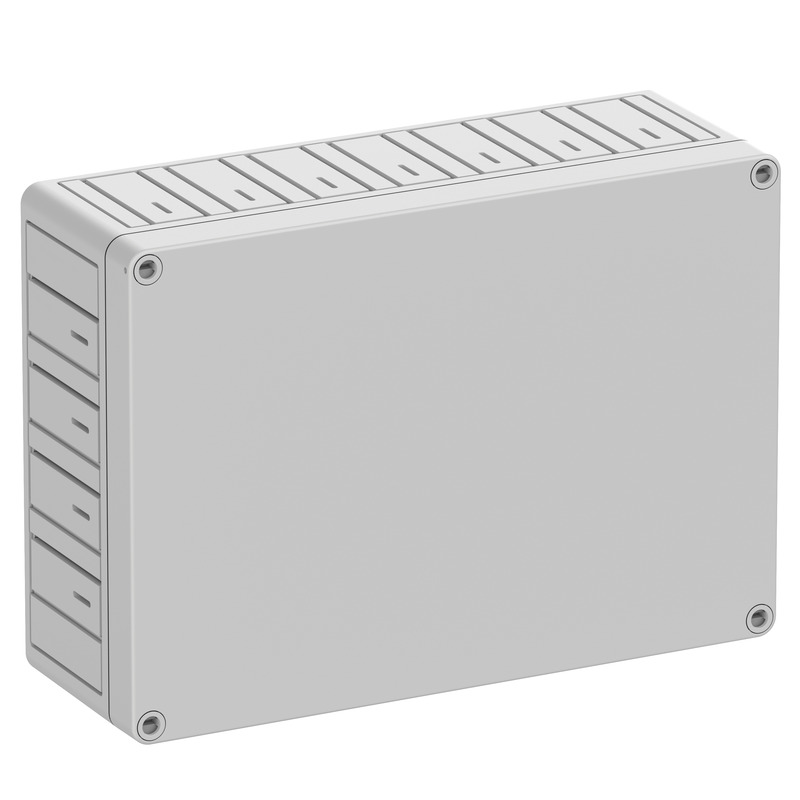

tyhjä kotelo, Suojaluokiteltu IP30, Polykarbonaatti, Sisäiset kiinnityspisteet, vakioasennuksiin sisätiloissa, jopa 22 WINSTA®-tyypin liittimen asennukseen TKS AP -sovitinkehyksen kanssa
Laatikko: Polykarbonaatti, harmaa, Kansi: Polykarbonaatti, harmaa
| Mitoituskäyttöjännite AC | 690 V |
|---|---|
| Nimelliskäyttöjännite DC | 1000 V |
| Suojausluokka | II |
| Kotelointiluokka | IP30 |
| tuuletettu | ei |
| UL Type Rating | ei tied. |
| Pohja-osan väri | harmaa |
|---|---|
| Kannen väri | harmaa |
| Leveys | 254 mm |
|---|---|
| Pituus | 180 mm |
| Korkeus | 90 mm |
| Paino | 0.6268 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | V2 |
| Hehkulangan syttyvyys | 960 °C (EN 60695-2-11) |
| Kiinnitystapa | Seinä-/kattoasennus |
|---|---|
| Iskunkestävyysluokka | IK07 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.2 Nm |
| Laippaversio | ei |
| Yläosan tyyppi | Kansi |
| Kiinnitys | Sisäiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -35 °C |
| Ympäristön lämpötila max. | 80 °C |
| Ympäristön lämpötila 24h | 60 °C |
| Asennuspaikka | Sisällä |
| EAN | 4013902694136 |
|---|---|
| ETIM-luokka | EC000261 |
| Tullitariffinumero | 85389099 |
| Vähimmäistilausmäärä | 1 |
| Pohja-osan materiaali | Polykarbonaatti |
|---|---|
| Kannen materiaali | Polykarbonaatti |
| Kansiruuvin materiaali | Polyamidi, lasikuituvahvistettu |
| EAN / GTIN | 4013902694136 |
|---|---|
| Leveys | 0.254 m |
| Paino | 0.6268 kg |
| Korkeus | 0.09 m |
| Määrä | 1 osat |
| Syvyys | 0.18 m |
| EAN / GTIN | 4013902694143 |
|---|---|
| Leveys | 0.372 m |
| Paino | 5.4044 kg |
| Korkeus | 0.372 m |
| Määrä | 8 osat |
| Syvyys | 0.262 m |
| EAN / GTIN | 4013902694150 |
|---|---|
| Leveys | 0.8 m |
| Paino | 215.5584 kg |
| Korkeus | 1.65 m |
| Määrä | 288 osat |
| Syvyys | 1.2 m |
Tarjottu teksti
(14100101.TXT 659 B)
Kirjaudu sisään ladataksesi tarjousasiakirjat.
CAD-tiedot
(Lataa 3D-CAD-data)
Kirjaudu sisään ladataksesi tarjousasiakirjat.

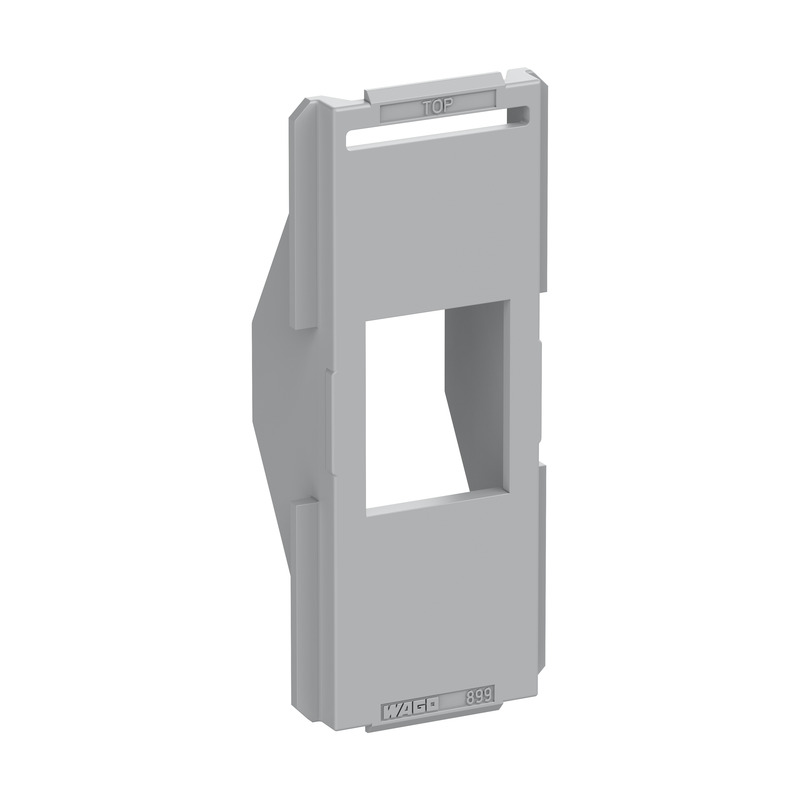

Sovitinkehys
TKS AP-1
Tuotenumero 14400101
WINSTA® MINI -tyypin 2-napaisille liittimille
Sovitinkehys WINSTA®-liitinten asennukseen TKS- tyhjiin koteloihin, sarja = 10 kpl.

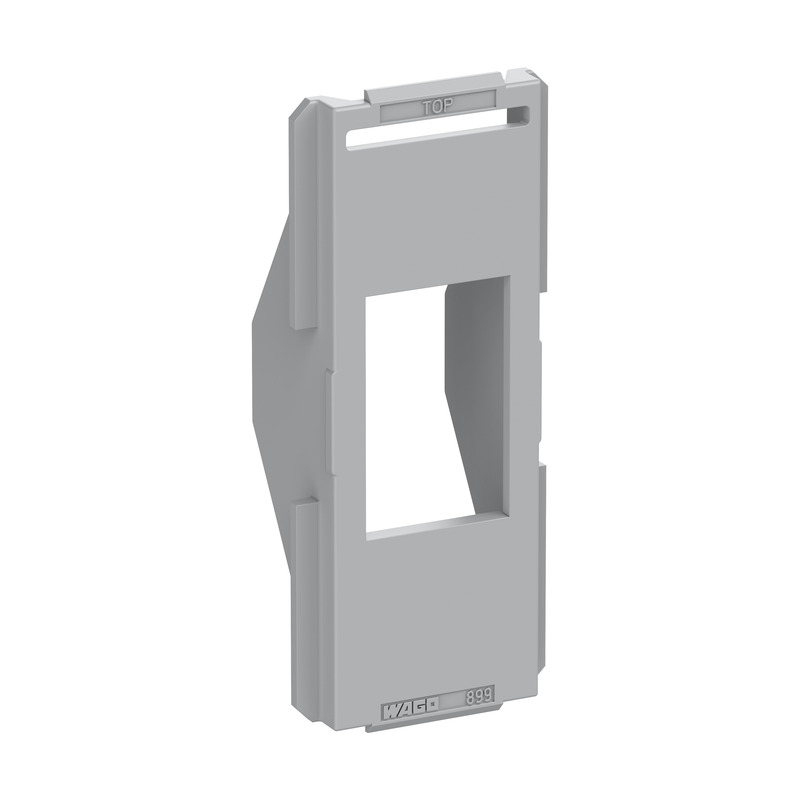

Sovitinkehys
TKS AP-2
Tuotenumero 14400201
WINSTA® MINI -tyypin 3-napaisille liittimille
Sovitinkehys WINSTA®-liitinten asennukseen TKS- tyhjiin koteloihin, sarja = 10 kpl.

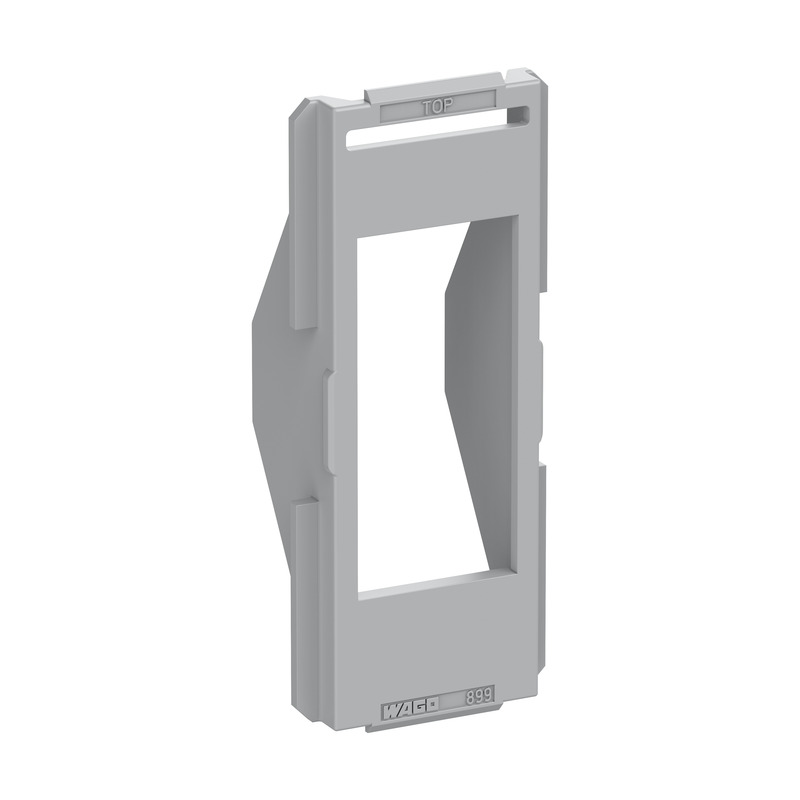

Sovitinkehys
TKS AP-3
Tuotenumero 14400301
WINSTA® MINI -tyypin 4-napaisille liittimille
Sovitinkehys WINSTA®-liitinten asennukseen TKS- tyhjiin koteloihin, sarja = 10 kpl.

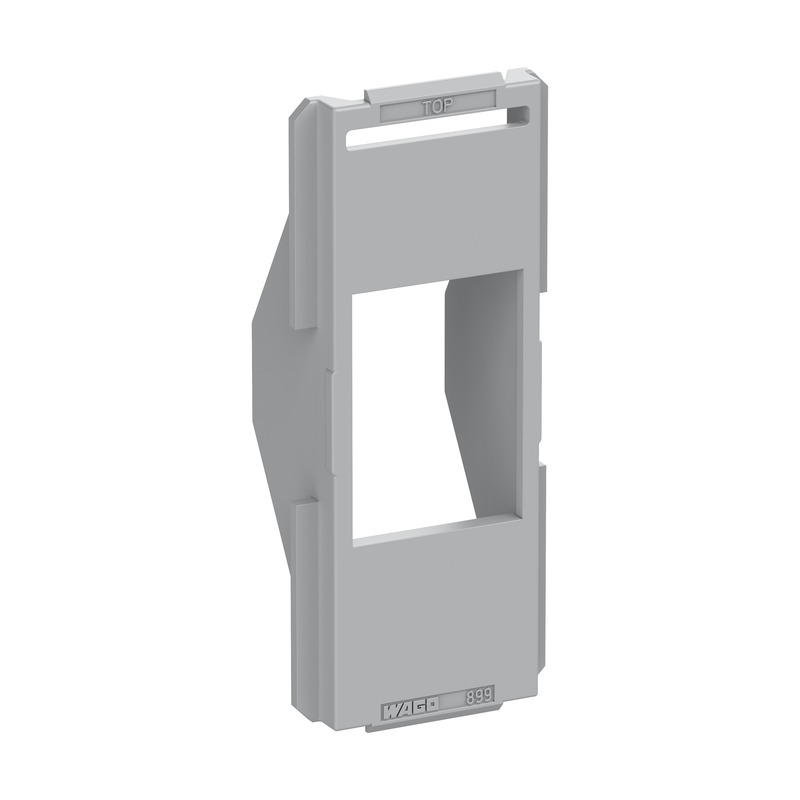

Sovitinkehys
TKS AP-4
Tuotenumero 14400401
WINSTA® MIDI -tyypin 2-napaisille liittimille
Sovitinkehys WINSTA®-liitinten asennukseen TKS- tyhjiin koteloihin, sarja = 10 kpl.
Sovitinkehys
TKS AP-5
Tuotenumero 14400501
WINSTA® MIDI -tyypin 3-napaisille ja MINI-tyypin 5-napaisille...
Sovitinkehys WINSTA®-liitinten asennukseen TKS- tyhjiin koteloihin, sarja = 10 kpl.

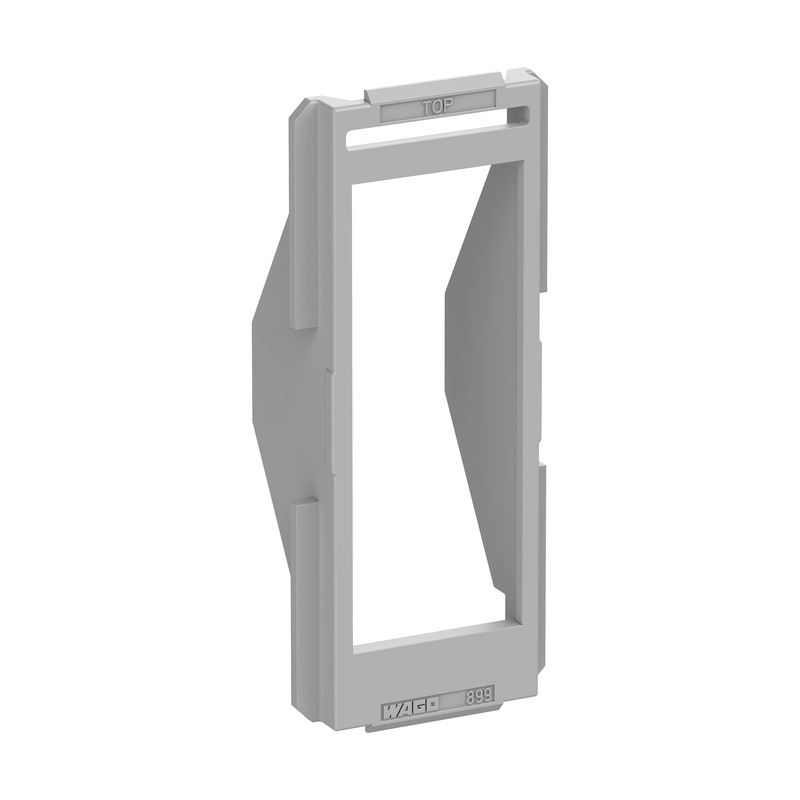

Sovitinkehys
TKS AP-6
Tuotenumero 14400601
WINSTA® MIDI -tyypin 4-napaisille liittimille
Sovitinkehys WINSTA®-liitinten asennukseen TKS- tyhjiin koteloihin, sarja = 10 kpl.

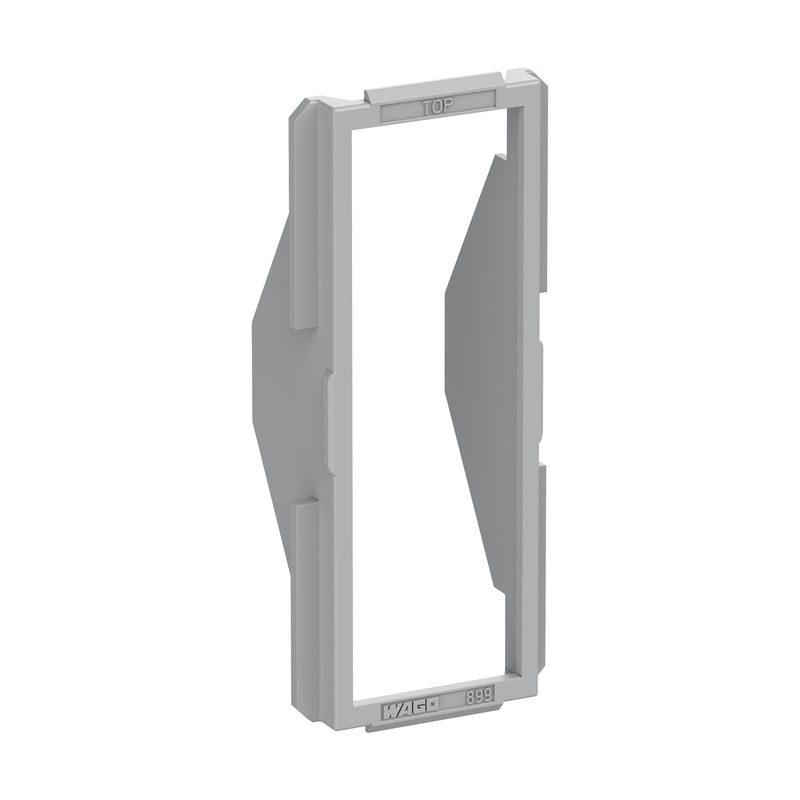

Sovitinkehys
TKS AP-7
Tuotenumero 14400701
WINSTA® MIDI -tyypin 5-napaisille liittimille
Sovitinkehys WINSTA®-liitinten asennukseen TKS- tyhjiin koteloihin, sarja = 10 kpl.

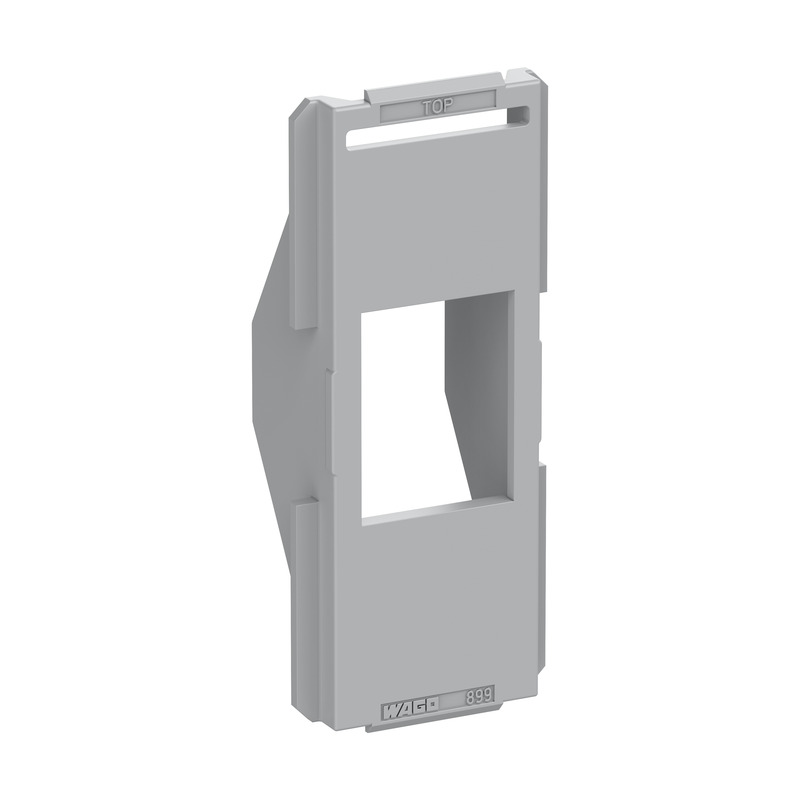

Sovitinkehys
TKS AP-8
Tuotenumero 14400801
Telegärtner 100023165 -tyypin liittimille
Sovitinkehys WINSTA®-liitinten asennukseen TKS- tyhjiin koteloihin, sarja = 10 kpl.

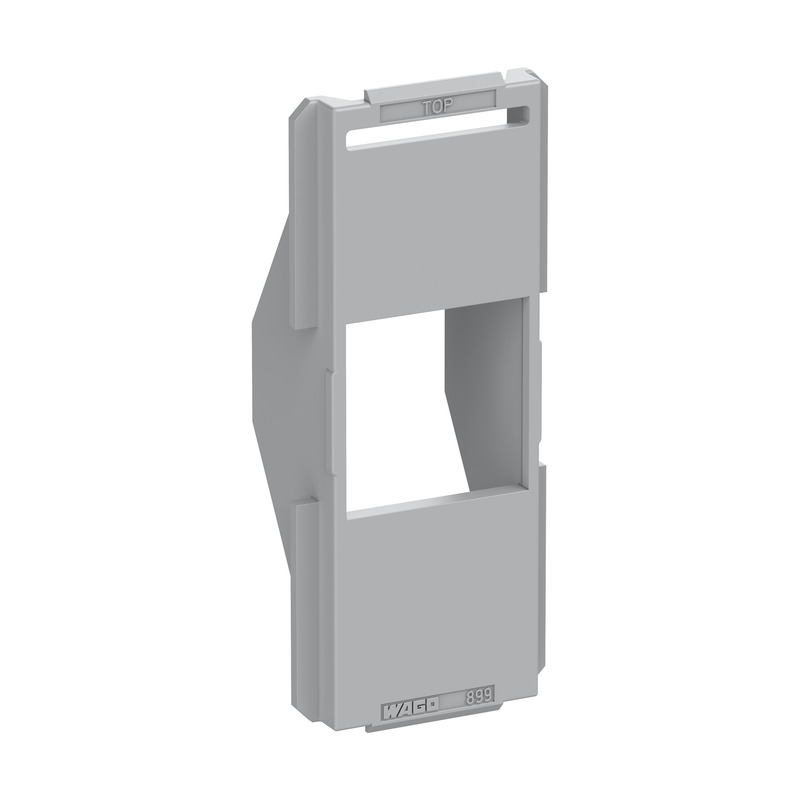

Sovitinkehys
TKS AP-9
Tuotenumero 14400901
WINSTA® KNX -tyypin liittimille
Sovitinkehys WINSTA®-liitinten asennukseen TKS- tyhjiin koteloihin, sarja = 10 kpl.

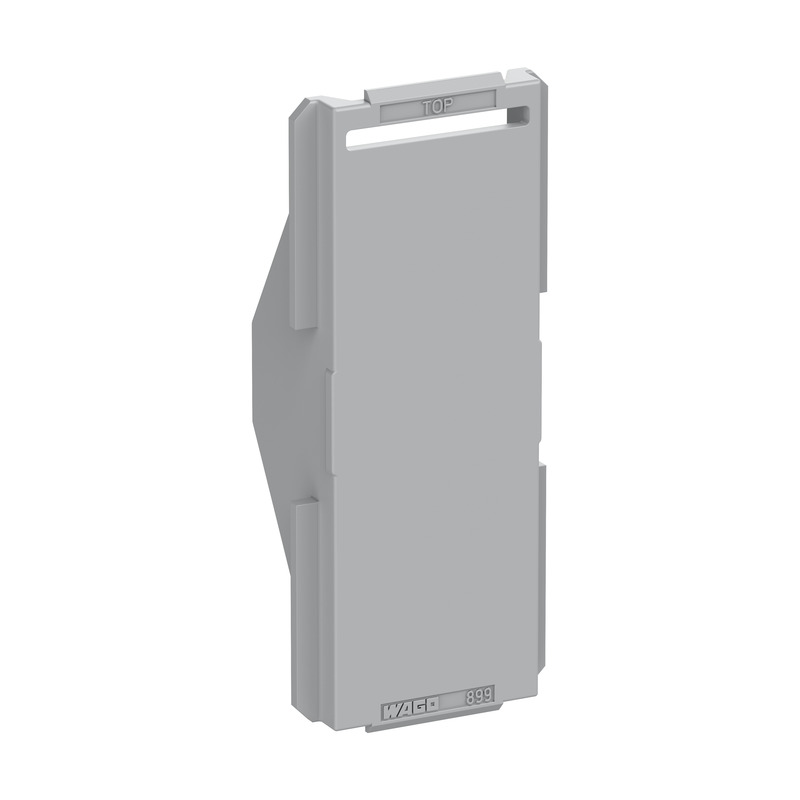

Sovitinkehys
TKS AP-L
Tuotenumero 14400001
suljettu, tarpeettomien kotelon aukkojen sulkemiseen
Sovitinkehys WINSTA®-liitinten asennukseen TKS- tyhjiin koteloihin, sarja = 10 kpl.

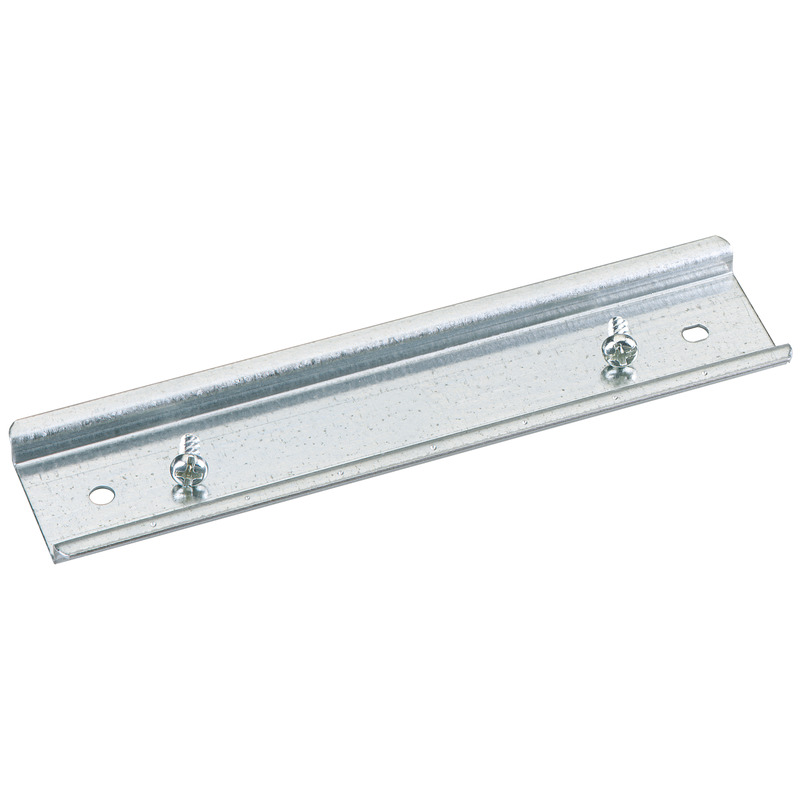

DIN-asennuskisko
NS 35-144
Tuotenumero 19814401
TK PS/PC 1809/1811/1813/1818/2518
Asennuskisko standardin DIN EN 60715 mukainen, 35 x 7,5 mm, mukana kiinnitysruuvit
DIN-asennuskisko
NS 35-171
Tuotenumero 19817101
TK PS/PC 1818, TK PS/PC 2518, HP 190
Asennuskisko standardin DIN EN 60715 mukainen, 35 x 7,5 mm, mukana kiinnitysruuvit

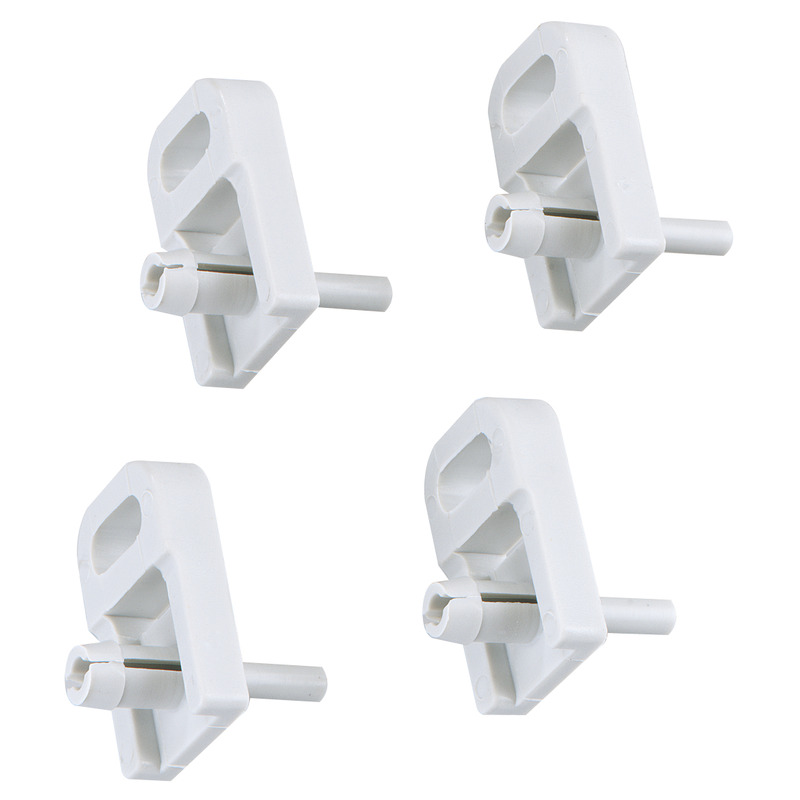

Kiinnityskorvakepakkaus
TK ABL
Tuotenumero 19400101
pakkaus = 4 kpl
Kotelon kiinnityskorvakepakkaus, muovia, soveltuu TK PS/PC-, RK-koteloille, kotelosta TK PS/PC 77...

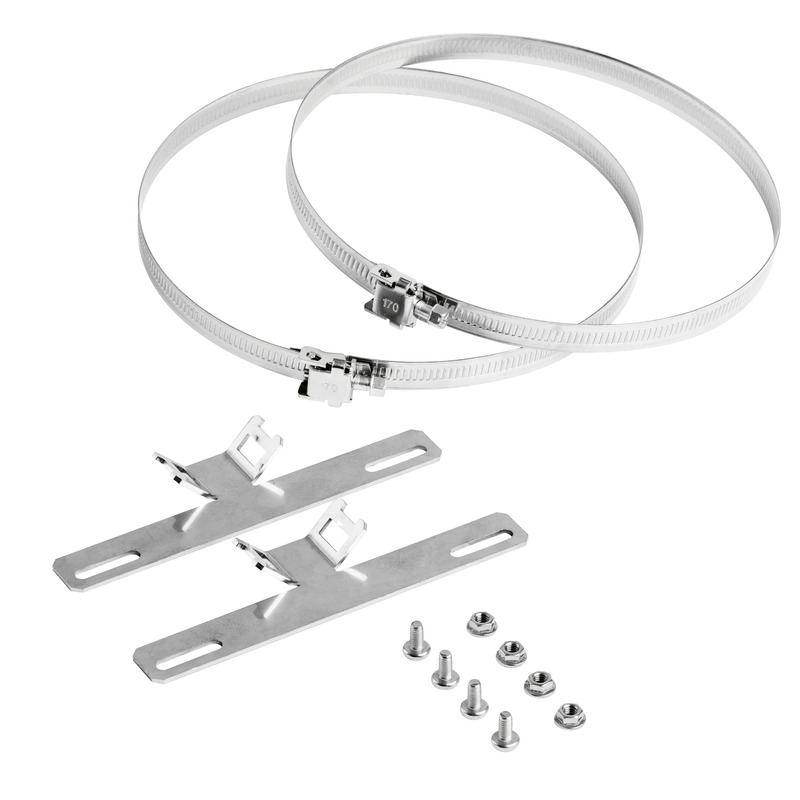

Pylväs-/putkikiinnityssarja
MABF 150-3
Tuotenumero 89603201
tyhjiin koteloihin TK 1818, 2518 (pysty), moduulikotelo AK(i) 09
Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

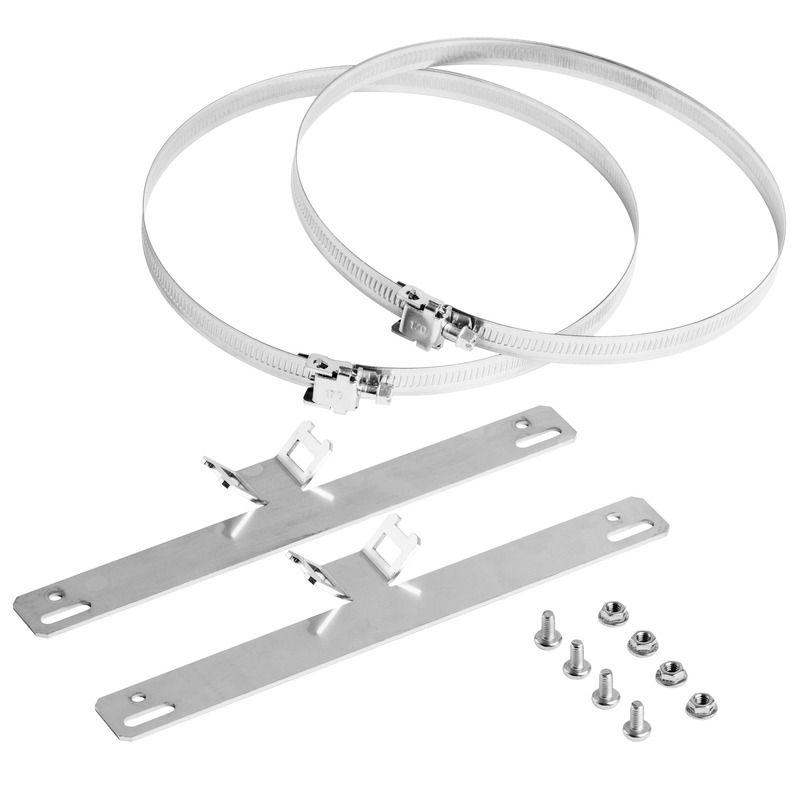

Pylväs-/putkikiinnityssarja
MABF 215-2
Tuotenumero 89604101
tyhjiin koteloihin TK 2518 (poikittain), TK 3625 (pysty),...
Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

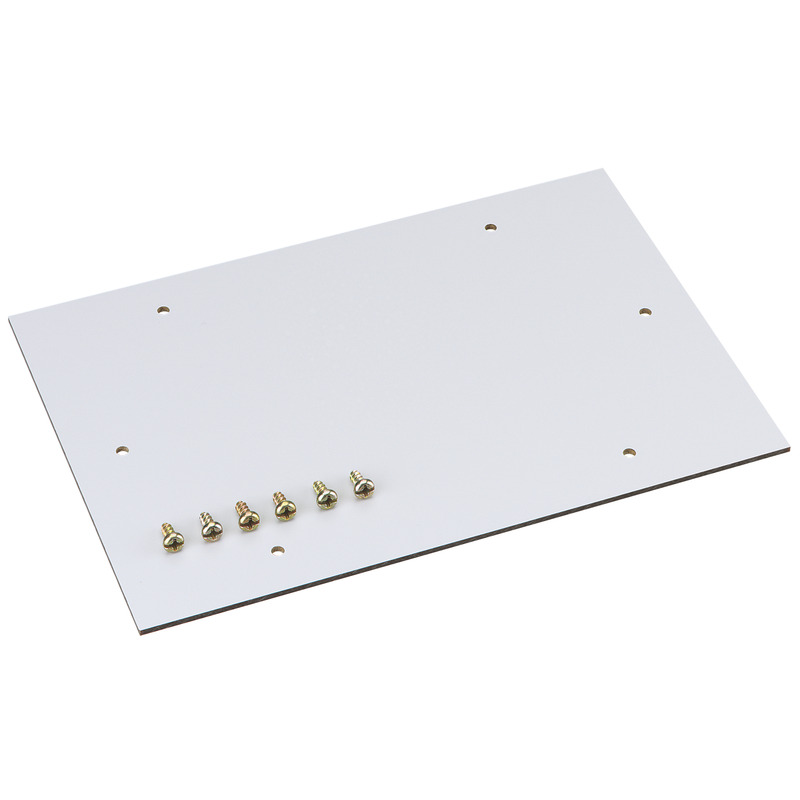

Asennuslevy
TK MPI-2518
Tuotenumero 19500801
TK PS / TK PC 2518
Asennuslevy melamiinipäällysteistä eristemateriaalia, paksuus 2,5 mm, sis. kiinnitysruuvit, harmaa

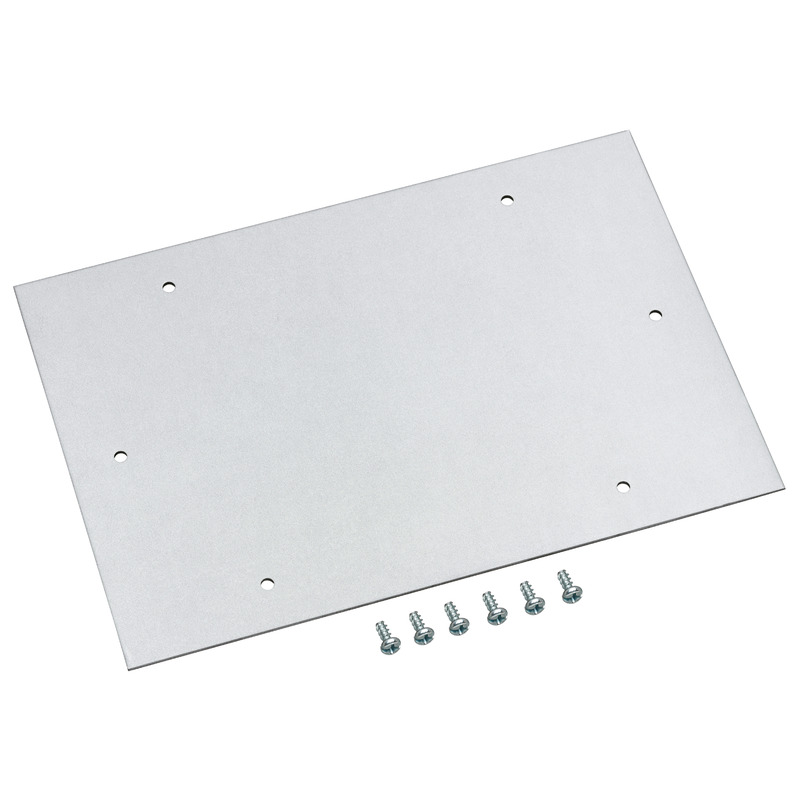

Asennuslevy
TK MPS-2518
Tuotenumero 19700801
TK PS / TK PC 2518
Asennuslevy, galvanoitu teräslevy, paksuus 2 mm, sis. kiinnitysruuvit

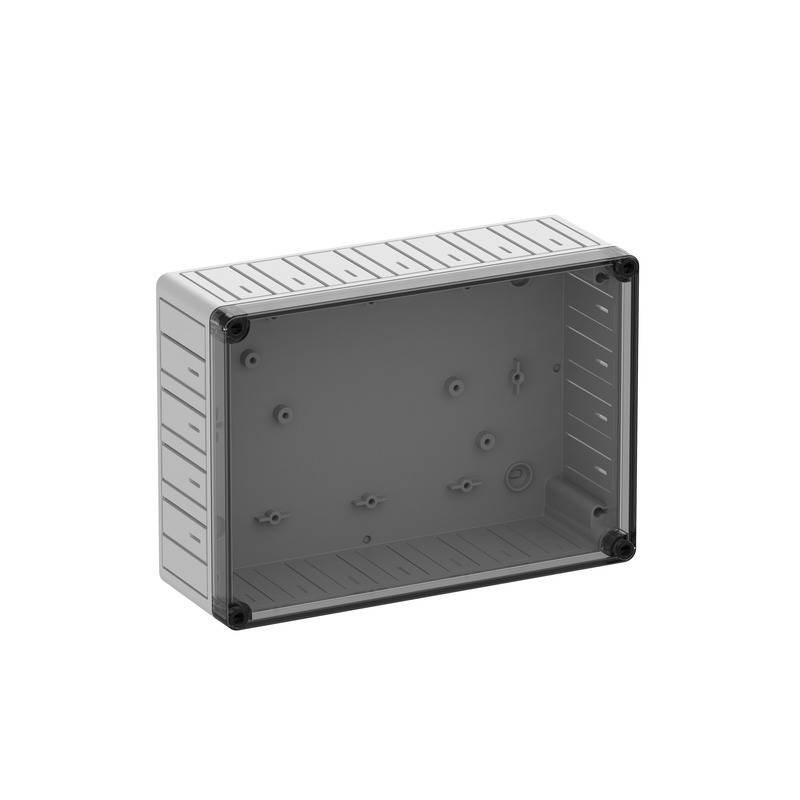

tyhjä kotelo
TKS 2518-9-to
Tuotenumero 14200101
Laatikko: Polykarbonaatti, harmaa, Kansi: Polykarbonaatti, läpinäkyvä
tyhjä kotelo, Suojaluokiteltu IP30, Polykarbonaatti, Sisäiset kiinnityspisteet, vakioasennuksiin...

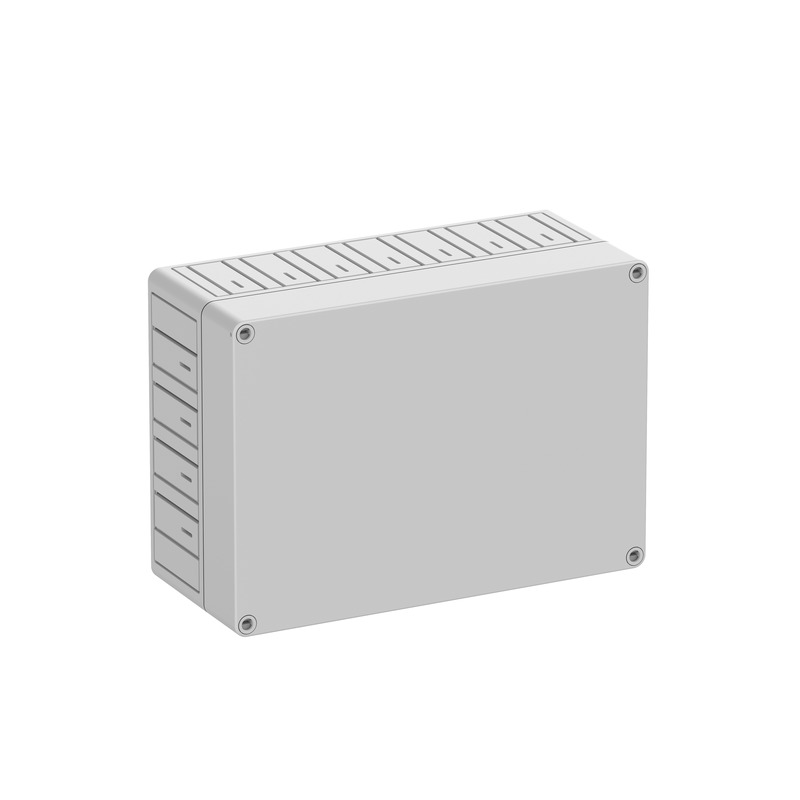

tyhjä kotelo
TKS 2518-11-o
Tuotenumero 14100201
Laatikko: Polykarbonaatti, harmaa, Kansi: Polykarbonaatti, harmaa
tyhjä kotelo, Suojaluokiteltu IP30, Polykarbonaatti, Sisäiset kiinnityspisteet, vakioasennuksiin...
tyhjä kotelo
TKS 2518-11-to
Tuotenumero 14200201
Laatikko: Polykarbonaatti, harmaa, Kansi: Polykarbonaatti, läpinäkyvä
tyhjä kotelo, Suojaluokiteltu IP30, Polykarbonaatti, Sisäiset kiinnityspisteet, vakioasennuksiin...

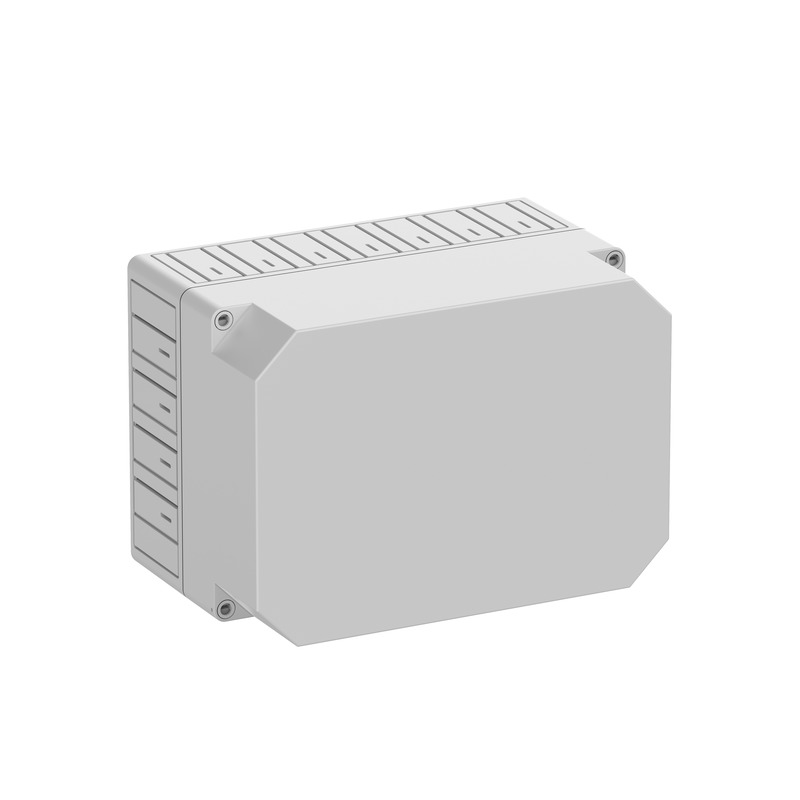

tyhjä kotelo
TKS 2518-16-o
Tuotenumero 14100301
Laatikko: Polykarbonaatti, harmaa, Kansi: Polykarbonaatti, harmaa
tyhjä kotelo, Suojaluokiteltu IP30, Polykarbonaatti, Sisäiset kiinnityspisteet, vakioasennuksiin...

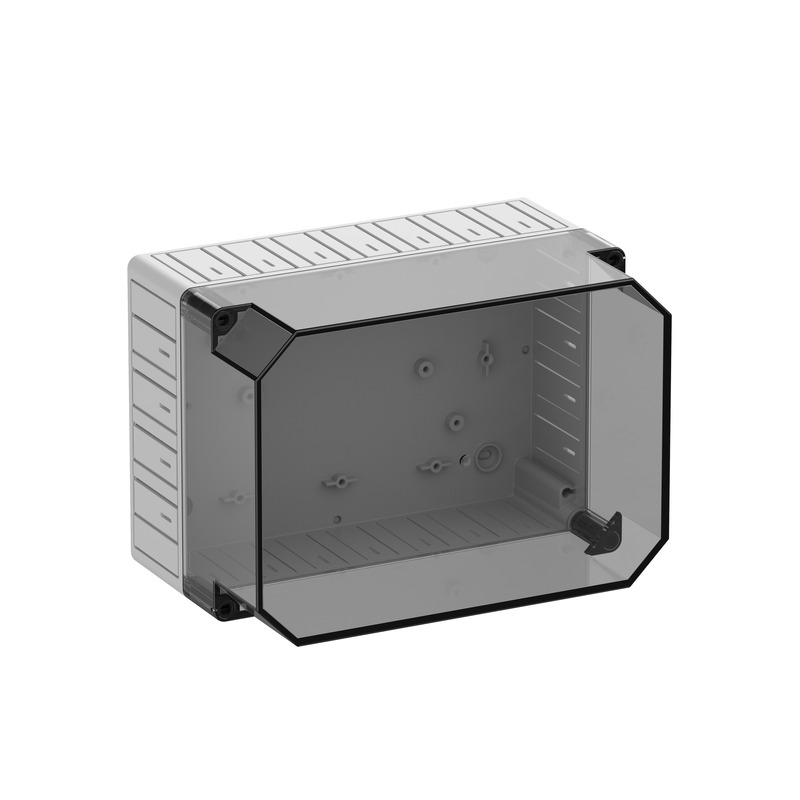

tyhjä kotelo
TKS 2518-16-to
Tuotenumero 14200301
Laatikko: Polykarbonaatti, harmaa, Kansi: Polykarbonaatti, läpinäkyvä
tyhjä kotelo, Suojaluokiteltu IP30, Polykarbonaatti, Sisäiset kiinnityspisteet, vakioasennuksiin...

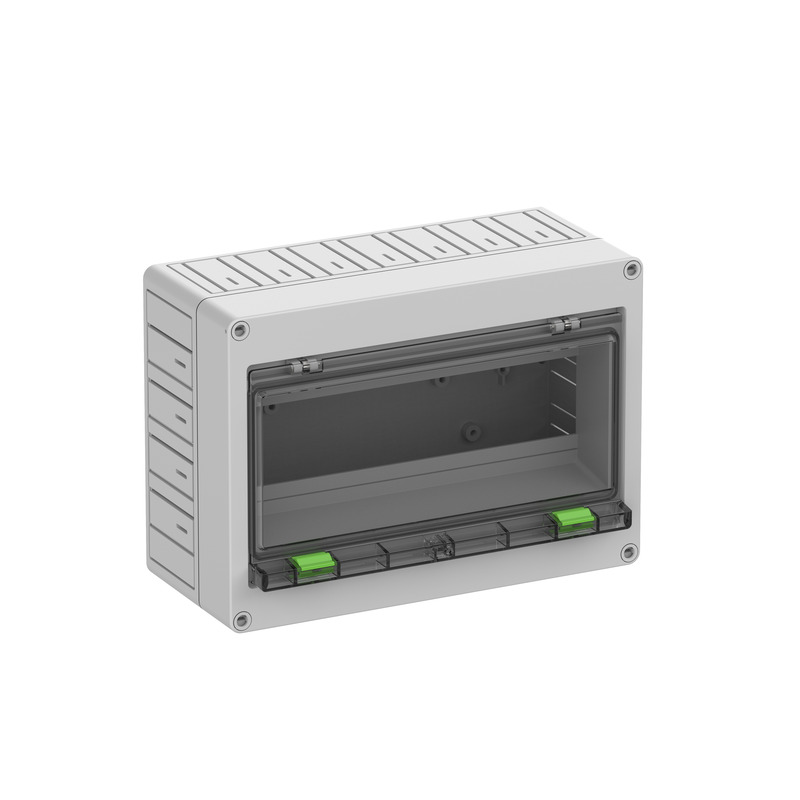

tyhjä kotelo
TKS 2518-12TE
Tuotenumero 14300201
12 Moduulipaikat, Laatikko: Polykarbonaatti, harmaa, Kansi:...
tyhjä kotelo, Suojaluokiteltu IP30, Polykarbonaatti, Sisäiset kiinnityspisteet, vakioasennuksiin...
