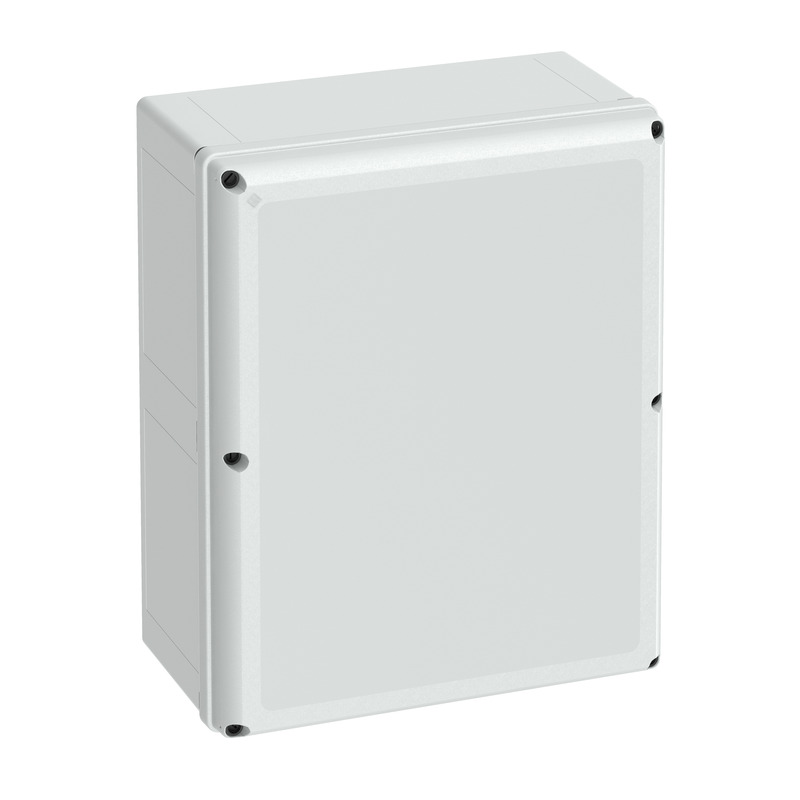

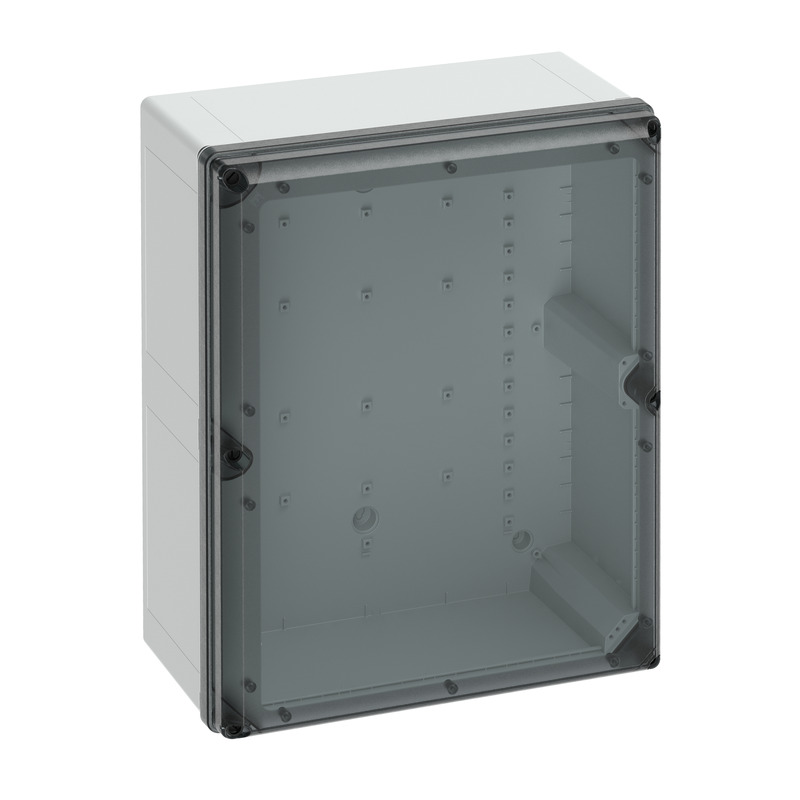

tyhjä kotelo
Tuotenumero: 70174501 | Mitat: 400 x 500 x 226 mm
E-numero: 3429342
Tyhjä kotelo - teollisuusmalli, soveltuu asennuksiin vaikeissa ympäristöissä ja suojaamattomissa ulkotiloissa, kotelo: lasikuidulla vahvistettua polykarbonaattia, harmaa, vastaava kuin RAL 7035, kansi: polykarbonaattia
läpinäkyvällä kannella
| Nimellisjännite AC | 1000 V |
|---|---|
| Nimellisjännite DC | 1500 V |
| Suojausluokka | II |
| Kotelointiluokka | IP66/IP67/IP69 |
| tuuletettu | ei |
| UL Type Rating | 4X, 12/12K |
| Pohja-osan väri | harmaa |
|---|---|
| Kannen väri | läpinäkyvä |
| Leveys | 400 mm |
|---|---|
| Pituus | 500 mm |
| Korkeus | 226 mm |
| Sisäpituus | 471 mm |
| Sisäleveys | 371 mm |
| Sisäkorkeus | 204 mm |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | V2 |
| Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan | 960 °C |
| Teollisuuslaatu | kyllä |
| Kiinnitystapa | Seinä-/kattoasennus |
|---|---|
| Iskunkestävyysluokka | IK09 |
| Sinetöitävissä | kyllä |
| Laippaversio | ei |
| Laajennettavissa | kyllä |
| kiinnityskohdat kannessa | kyllä |
| Yläosan tyyppi | Kansi |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -35 °C |
| Ympäristön lämpötila max. | 80 °C |
| Ympäristön lämpötila 24h | 60 °C |
| Asennuspaikka | avoin ulkotila |
| Käyttöpaikka | Teollisissa ympäristöissä tai sääolosuhteille altistuvissa ulkotiloissa tehtäviin asennuksiin |
| Pohja-osan materiaali | Polykarbonaatti, lasikuituvahvistettu |
|---|---|
| Kannen materiaali | Polykarbonaatti |
| Sisäänviennin materiaali | ei relevantti |
| Tiivisteen materiaali | Silikoni |
| Kansiruuvin materiaali | Polyamidi, lasikuituvahvistettu |
| Tarkastusmerkintä | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Tarkastusmerkintä | UL-EU (EN 62208) |
| Tarkastusmerkintä | UL-EU (EN 61439-1/-2) |
| Tarkastusmerkintä | UL-EU (EN 61439-1/-3) |
| Tarkastusmerkintä | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Tarkastusmerkintä | DLG (ammoniakinkestävyys) |
| Tarkastusmerkintä | DNV (luokka: laivat ja offshore-asennukset) |
| Mittapiirros | pdf (875 KB) |
|---|---|
| Mittapiirros | dwg (2 MB) |
| Mittapiirros | dxf (11 MB) |
| Mittapiirros | jpg (869 KB) |

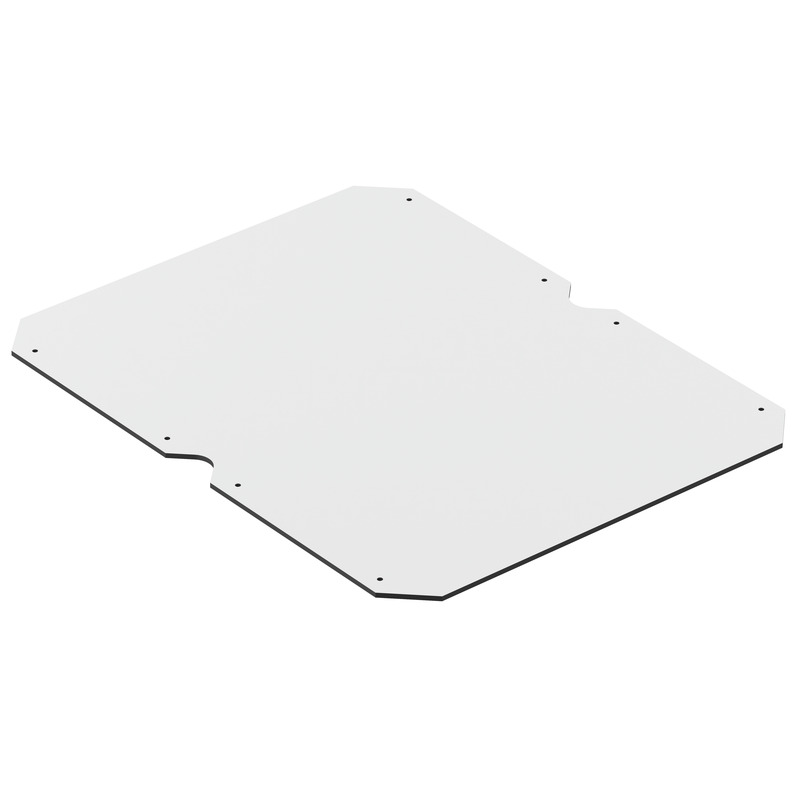

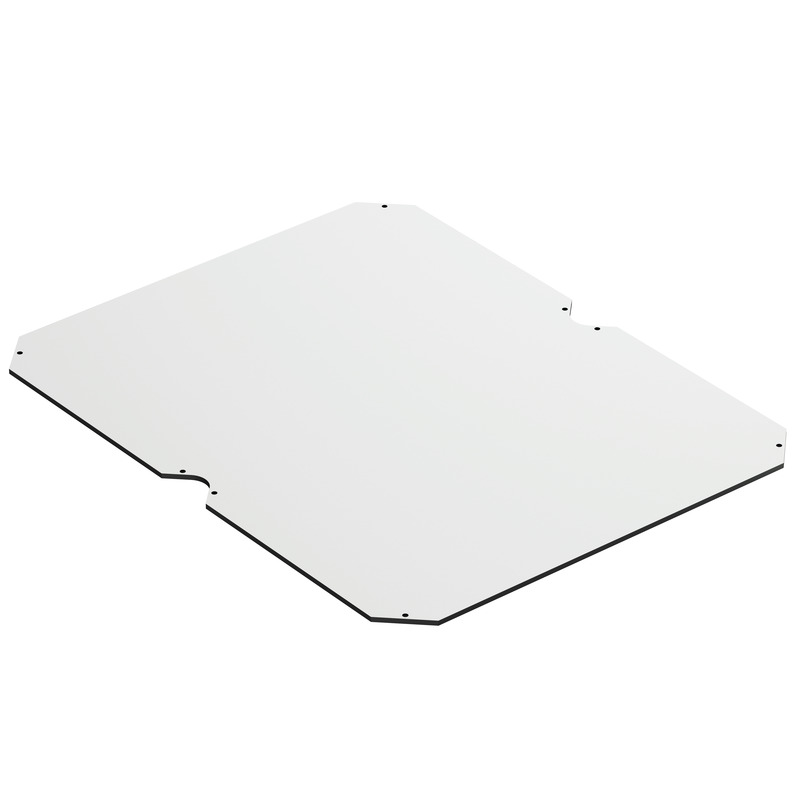

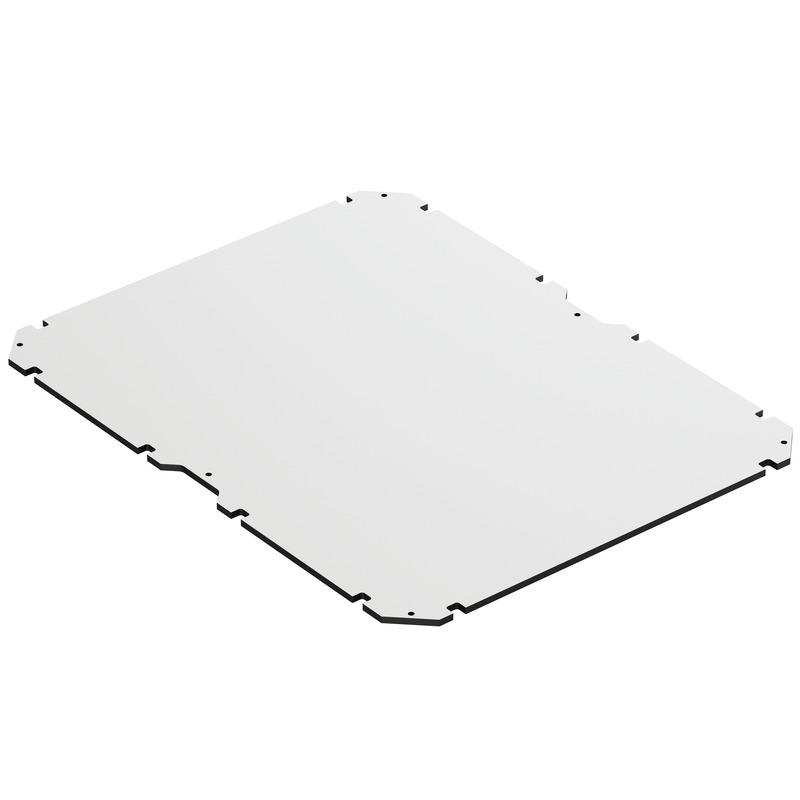

Asennuslevy eristävästä materiaalista, mukana kiinnitysruuvit, pohja-asennukseen, Valinnainen...

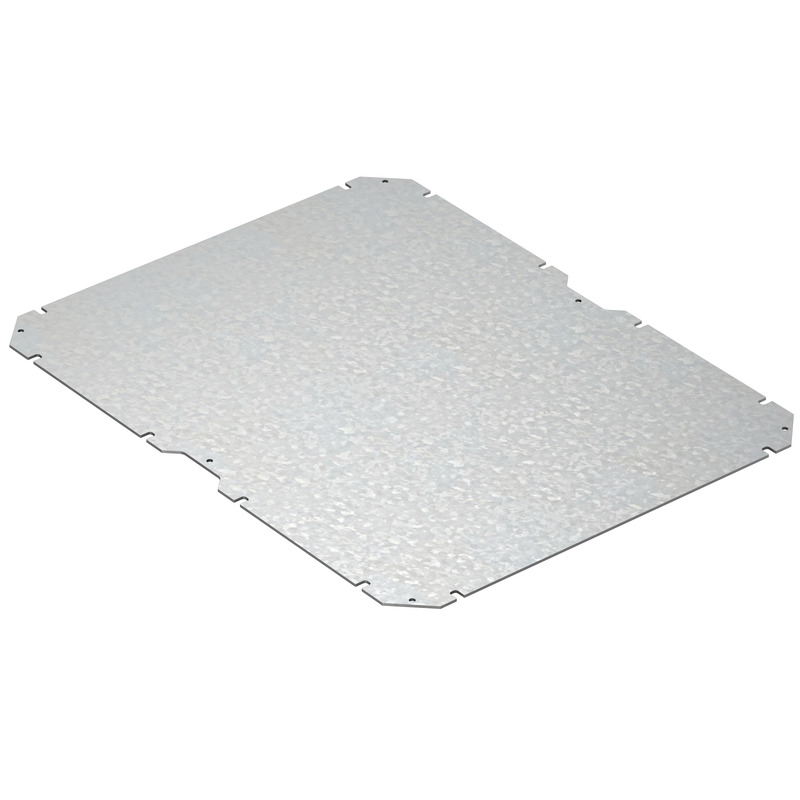

Asennuslevy teräslevystä, sisältää kiinnitysruuvit, pohja-asennukseen, Valinnainen asennus...

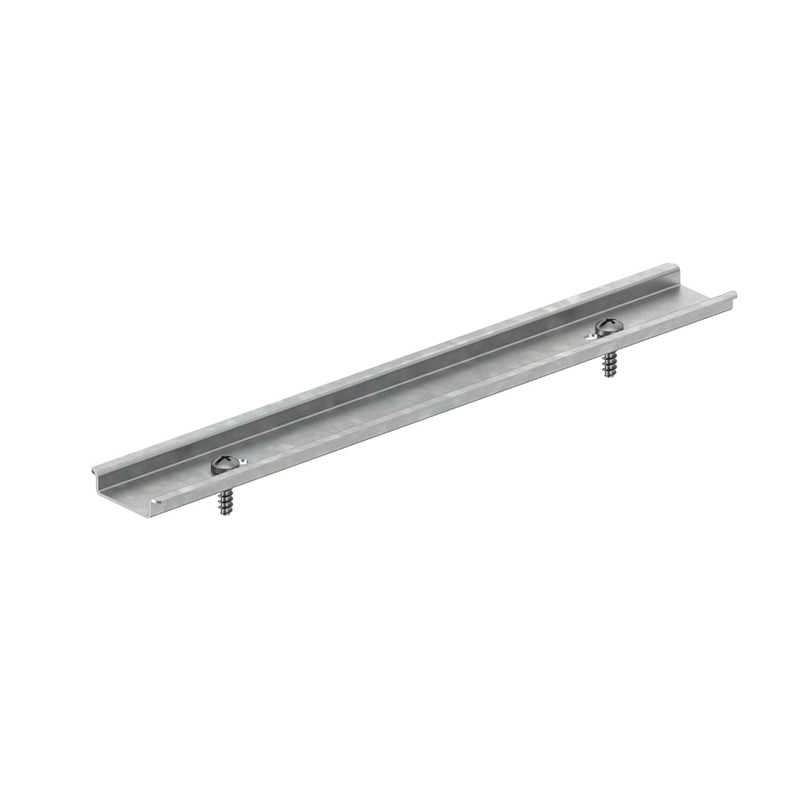

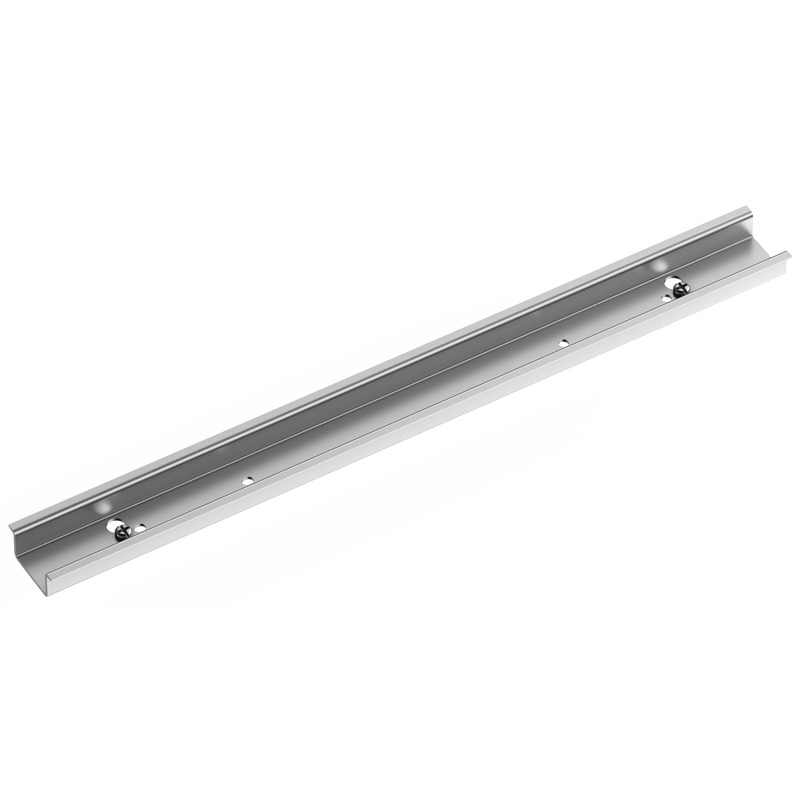

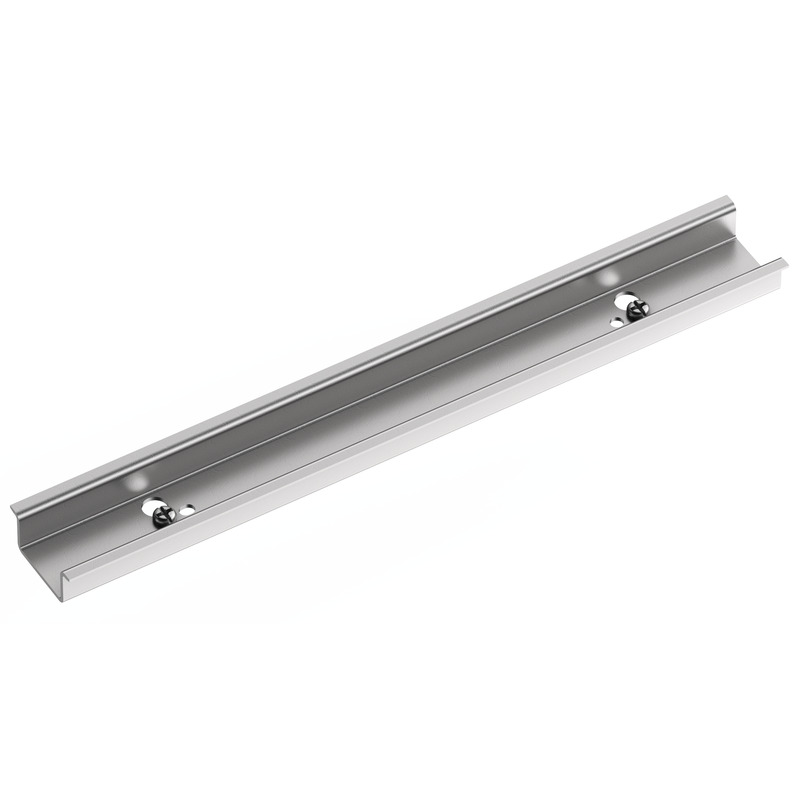

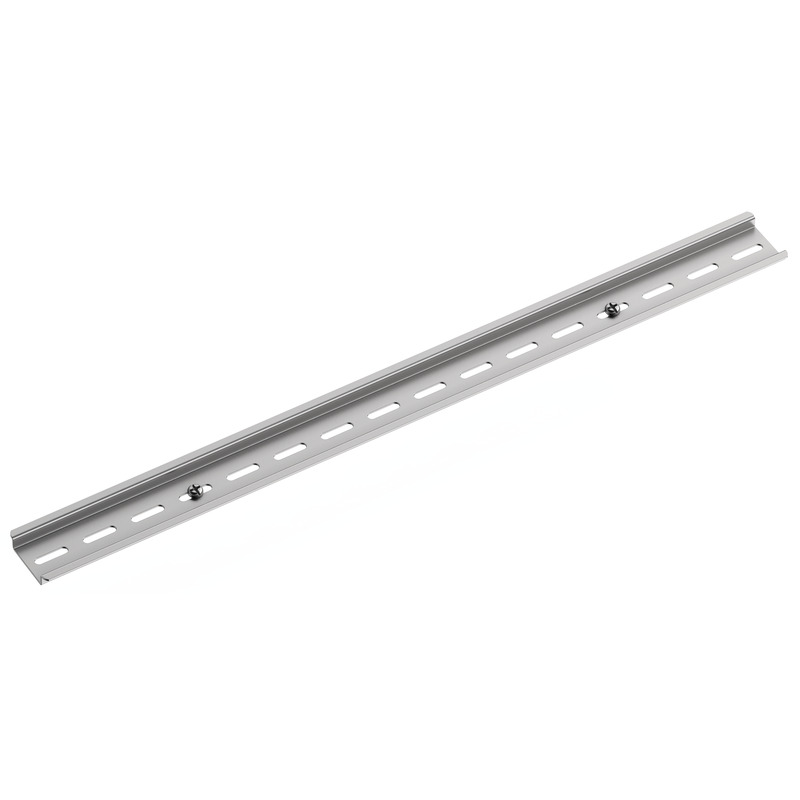

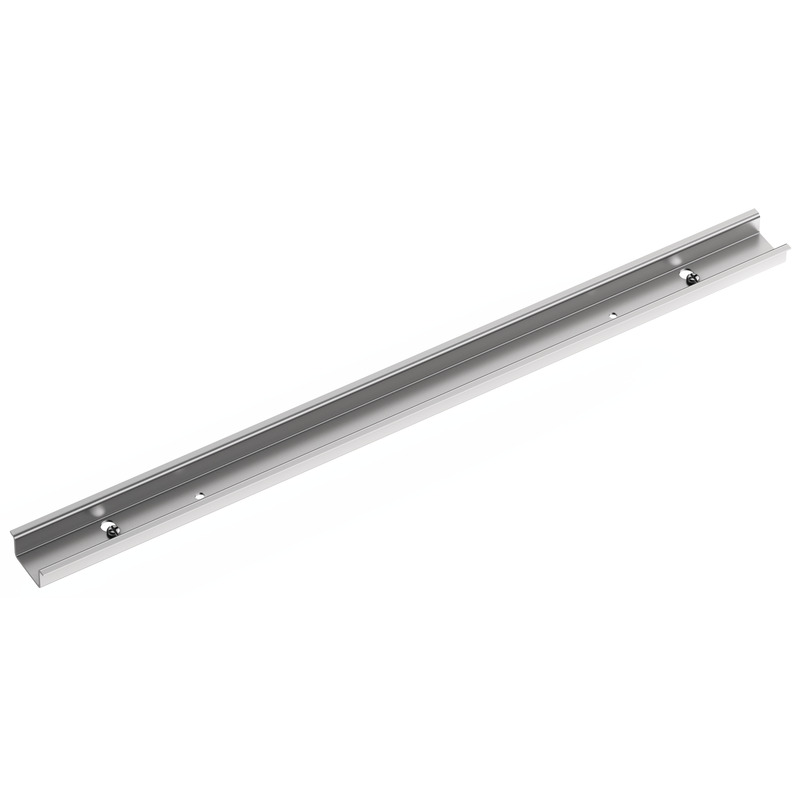

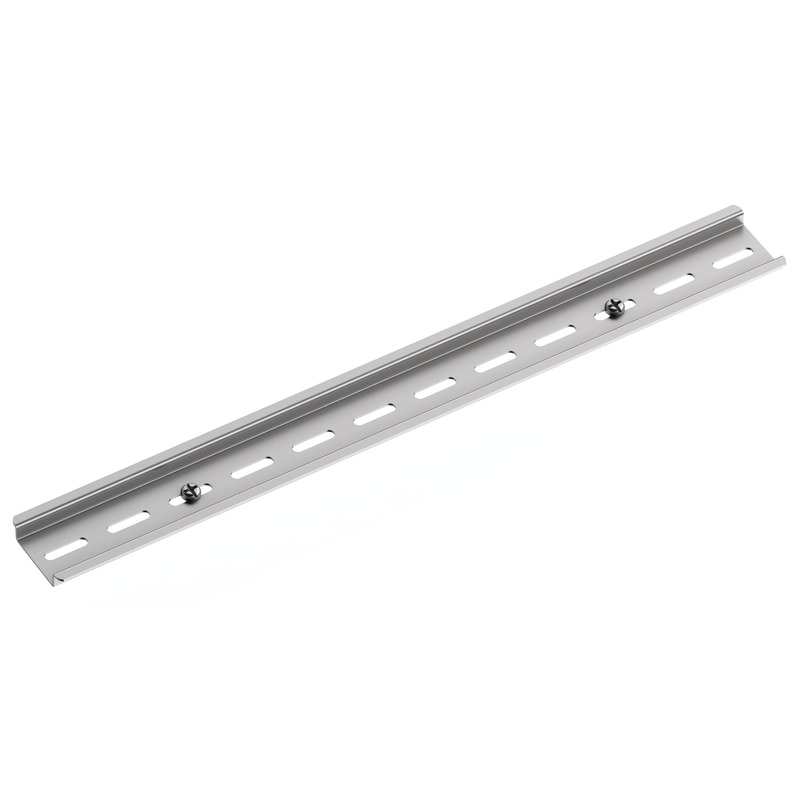

DIN-normin EN 60715 mukainen vakiokisko, leveys 35 mm, korkeus 7,5 ja 15 mm, sis. kiinnitysruuvit,...
DIN-normin EN 60715 mukainen standardikisko, leveys 35 mm, korkeus 7,5 ja 15 mm, sis....
DIN-normin EN 60715 mukainen vakiokisko, leveys 35 mm, korkeus 7,5 ja 15 mm, sis. kiinnitysruuvit,...
DIN-normin EN 60715 mukainen vakiokisko, leveys 35 mm, korkeus 7,5 ja 15 mm, sis. kiinnitysruuvit,...
asennuspidikesarja, työkaluton asennus DIN-kiskolle 35 x 7,5 mm ja asennuslevylle eri korkeuksilla,...
DIN-normin EN 60715 mukainen vakiokisko, leveys 35 mm, korkeus 7,5 ja 15 mm, sis. kiinnitysruuvit,...
DIN-normin EN 60715 mukainen vakiokisko, leveys 35 mm, korkeus 7,5 ja 15 mm, sis. kiinnitysruuvit,...
DIN-normin EN 60715 mukainen vakiokisko, leveys 35 mm, korkeus 7,5 ja 15 mm, sis. kiinnitysruuvit,...

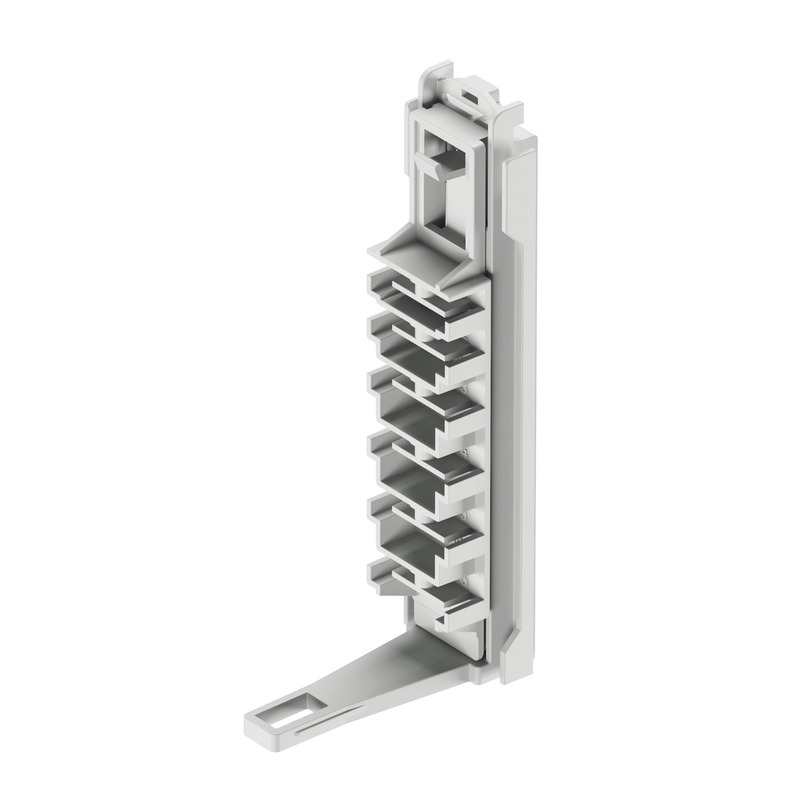

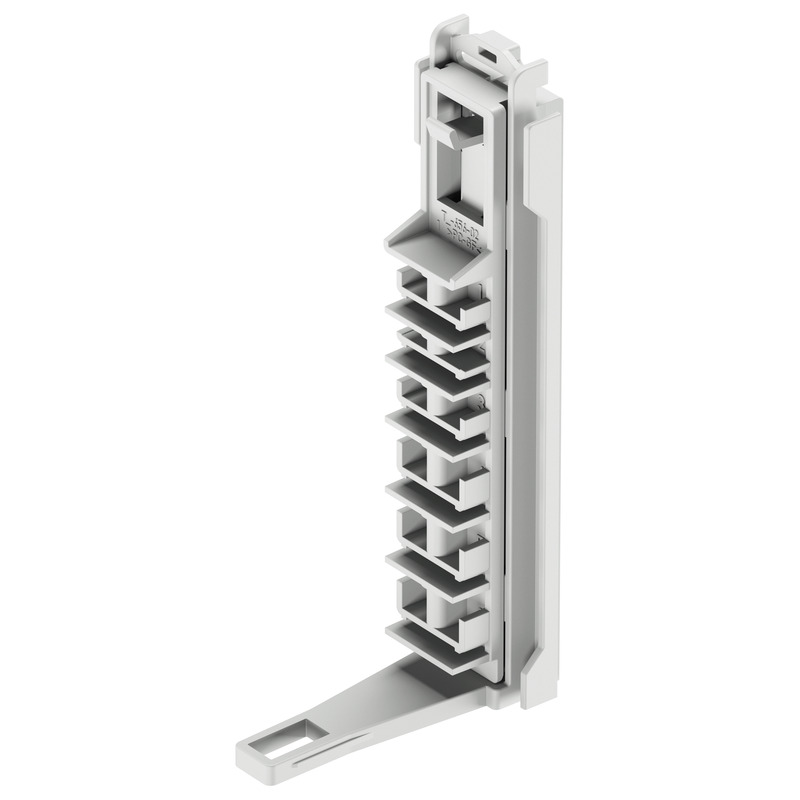

Asennukseen tarvittavat välineet GEOS MH-22 NS35/15
Asennuskiinnikesarja, työkaluttomaan asennukseen standardikiskoon 35 x 15 mm ja asennuslevyyn eri...
DIN-normin EN 60715 mukainen vakiokisko, leveys 35 mm, asennus GEOS asennuspidikkeeseen MHU
DIN-normin EN 60715 mukainen vakiokisko, leveys 35 mm, asennus GEOS asennuspidikkeeseen MHU

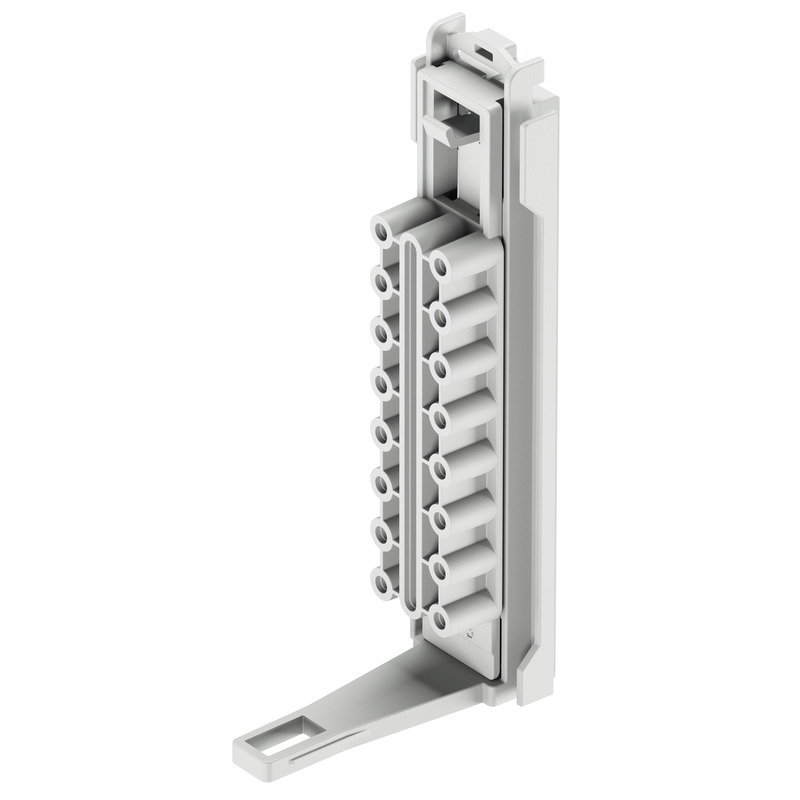

Asennukseen tarvittavat välineet GEOS MHU-22
Asennuspidikesarja, yleiskäyttöinen, asennukseen standardikiskoihin GEOS NS 35-200–400 eri...

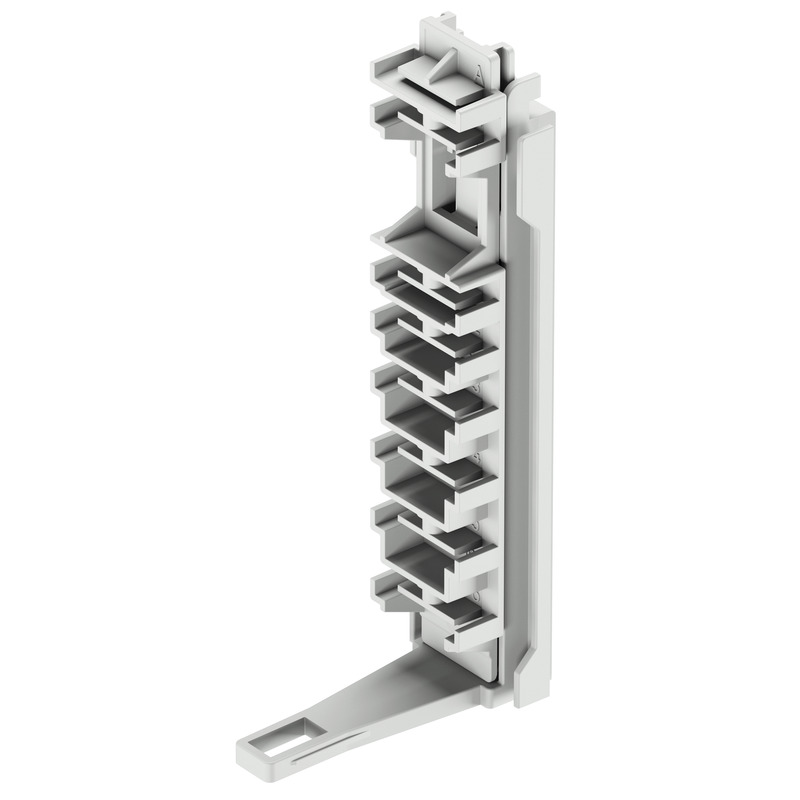

Asennukseen tarvittavat välineet GEOS-L MHH-22
Asennuskiinnikesarja, työkaluttomaan asennukseen standardikiskoon 35 x 7,5 mm ja asennuslevyyn eri...

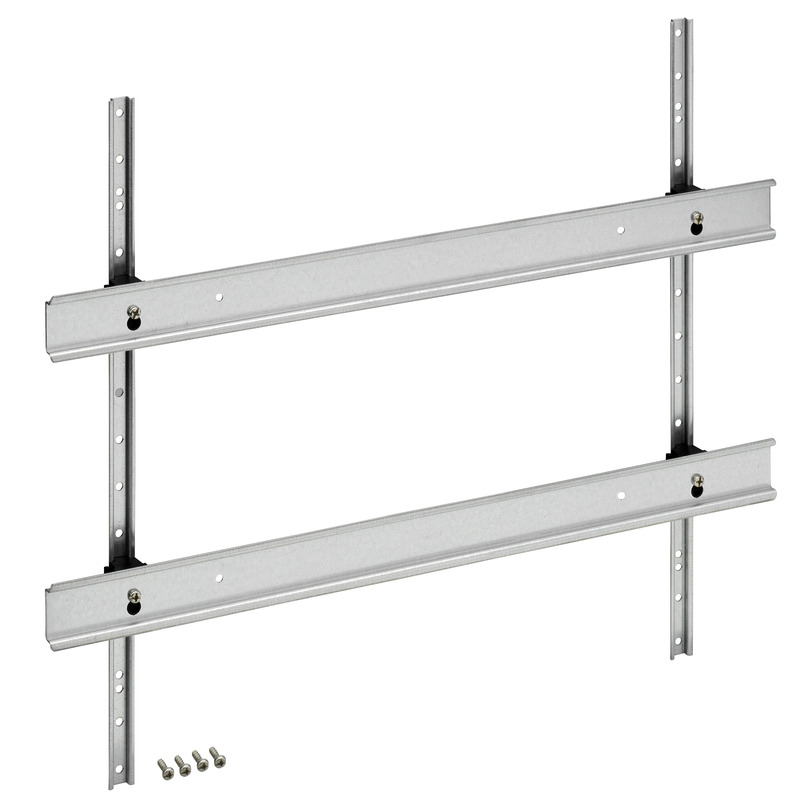

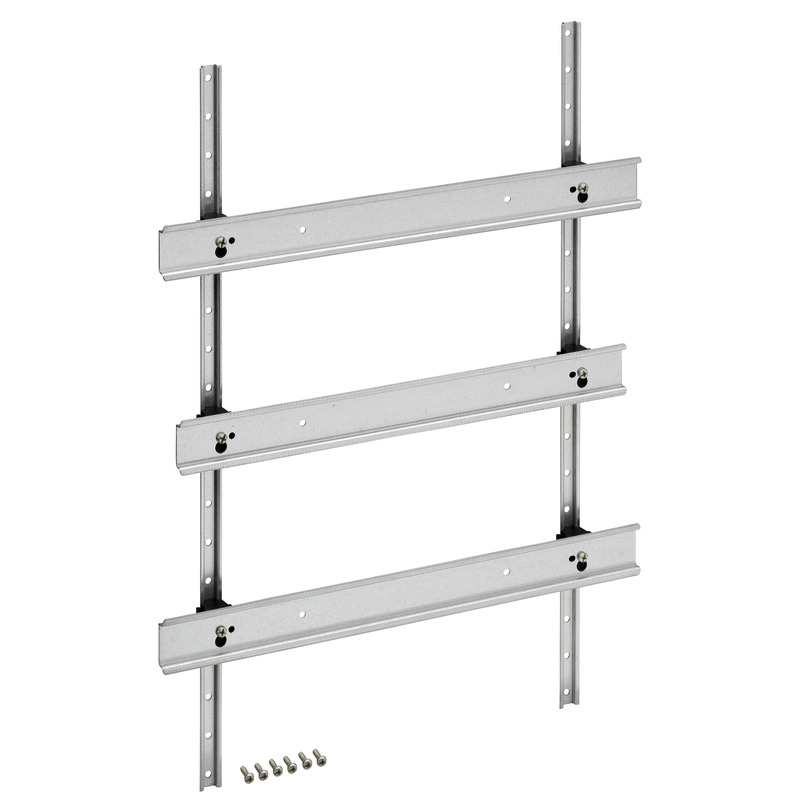

Asennusrunko 35 mm leveiden vakiokiskojen kanssa, korkeus 7,5 ja 15 mm, sis. kiinnitysruuvit...
Asennusrunko 35 mm leveiden vakiokiskojen kanssa, korkeus 7,5 ja 15 mm, sis. kiinnitysruuvit...

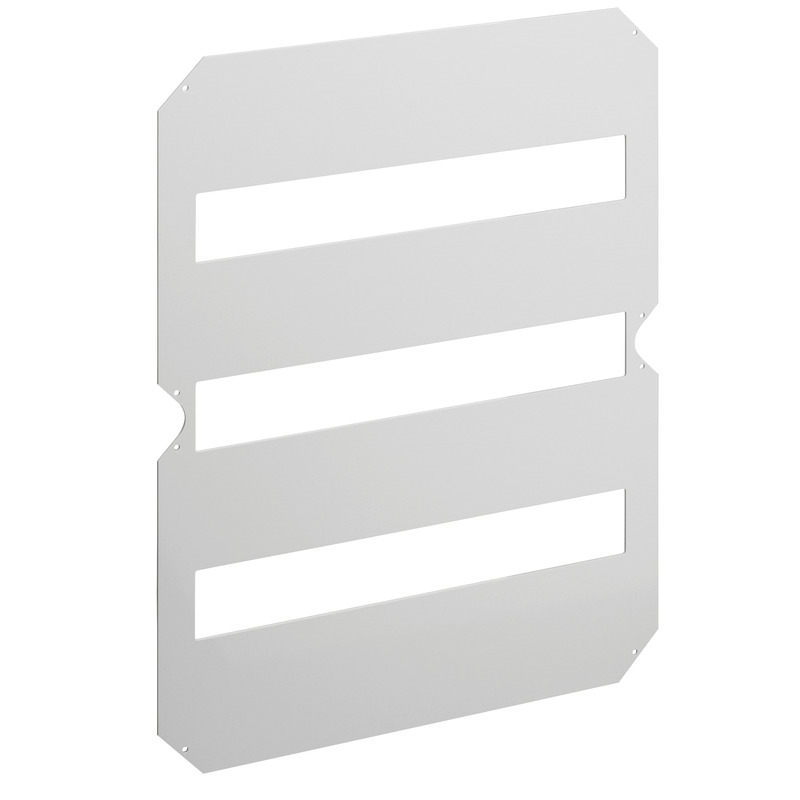

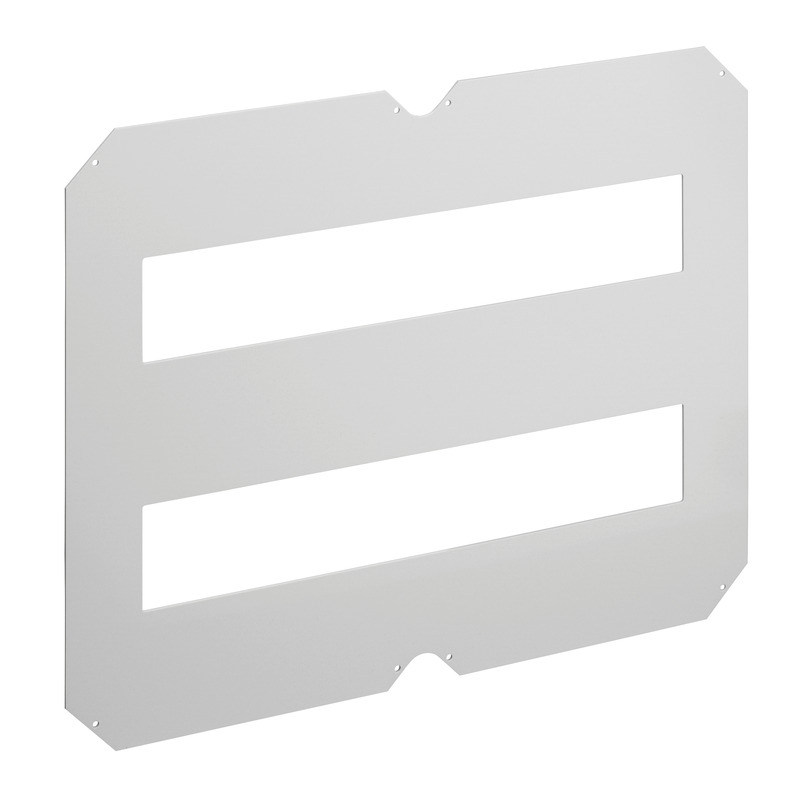

Kosketussuoja DIN-kiskoon asennettaville moduulikojeille, sis. kiinnitysruuvit, tyhjään...
Asennusrunko 35 mm leveiden vakiokiskojen kanssa, korkeus 7,5 ja 15 mm, sis. kiinnitysruuvit...
Asennusrunko 35 mm leveiden vakiokiskojen kanssa, korkeus 7,5 ja 15 mm, sis. kiinnitysruuvit...
Kosketussuoja DIN-kiskoon asennettaville moduulikojeille, sis. kiinnitysruuvit, tyhjään...
Asennuslevy eristysaineesta tyhjään koteloon, sis. kiinnitysruuvit, erilliseen käyttöön esim....

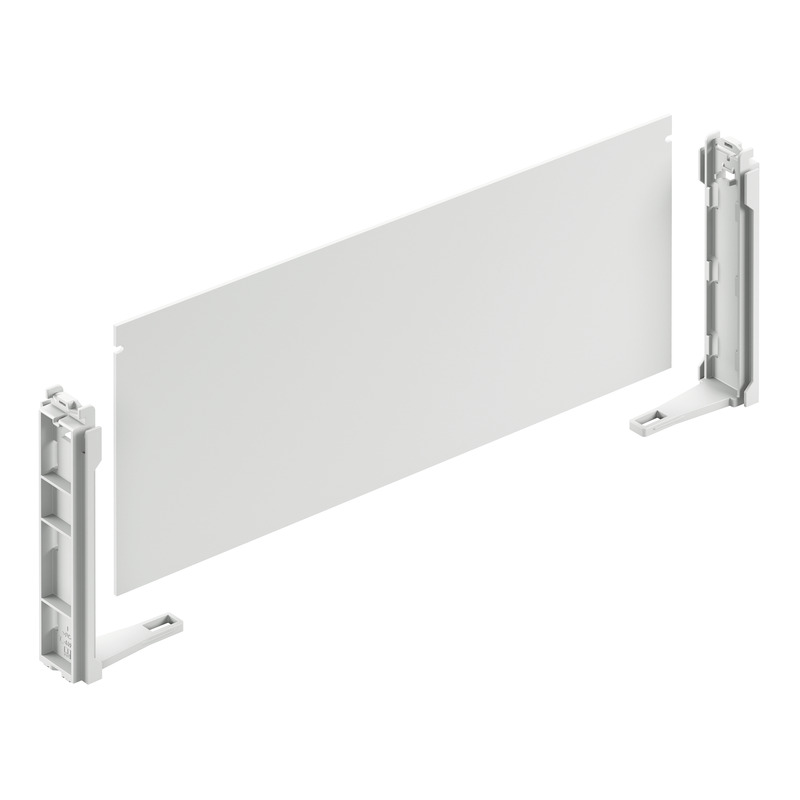

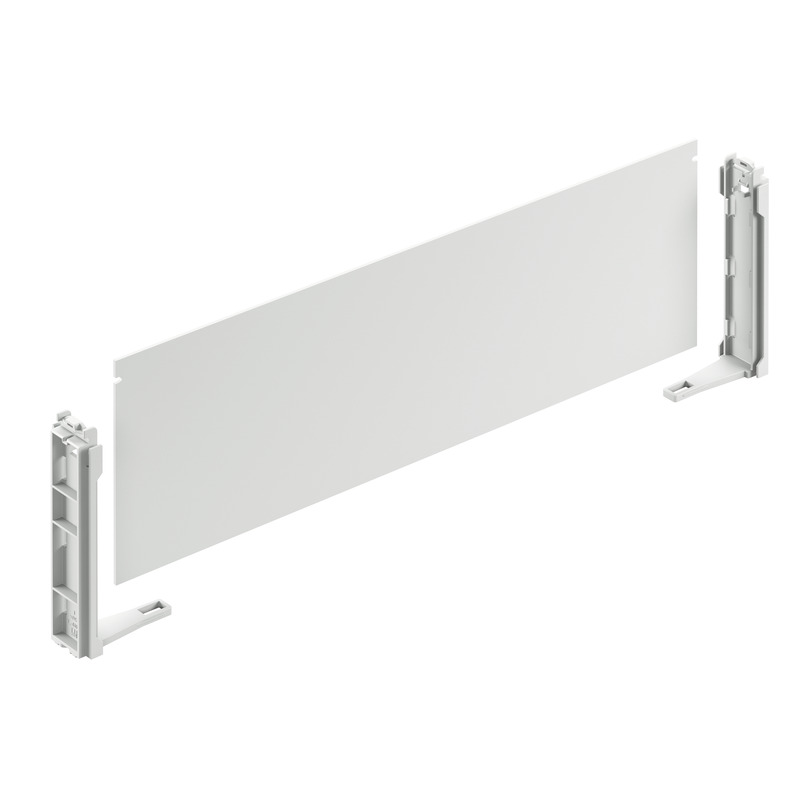

Tyhjän kotelon väliseinämä eristysaineesta, sis. kannattimet, kotelon jakamiseen
Tyhjän kotelon väliseinämä eristysaineesta, sis. kannattimet, kotelon jakamiseen
Asennuslevy eristysaineesta tyhjän kotelon kannen sisäpuolelle, sis. kiinnitysruuvit, erilliseen...
Pikaliitinsarja, tyhjä kotelo

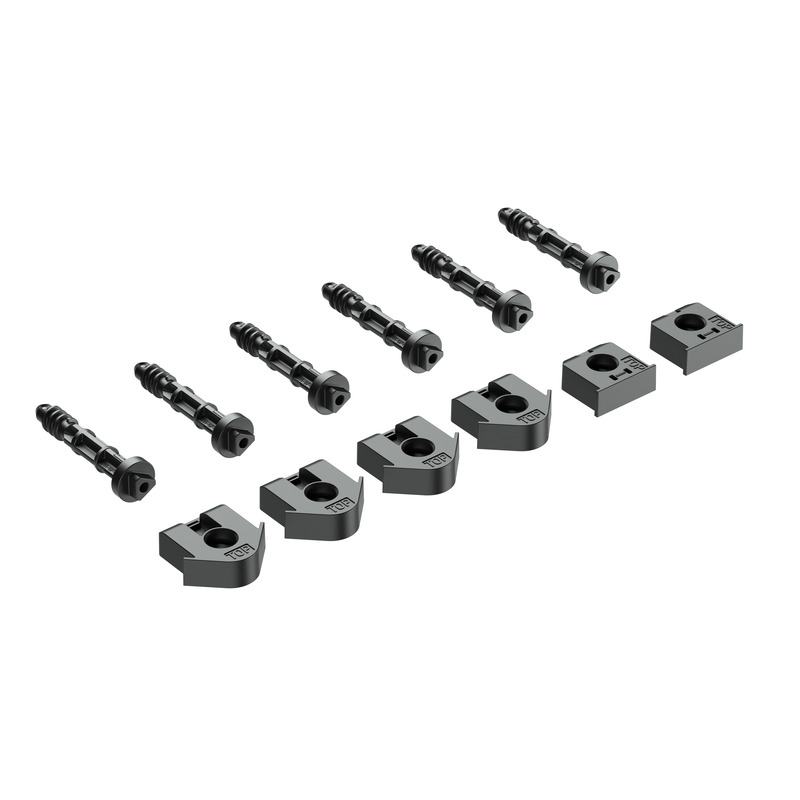

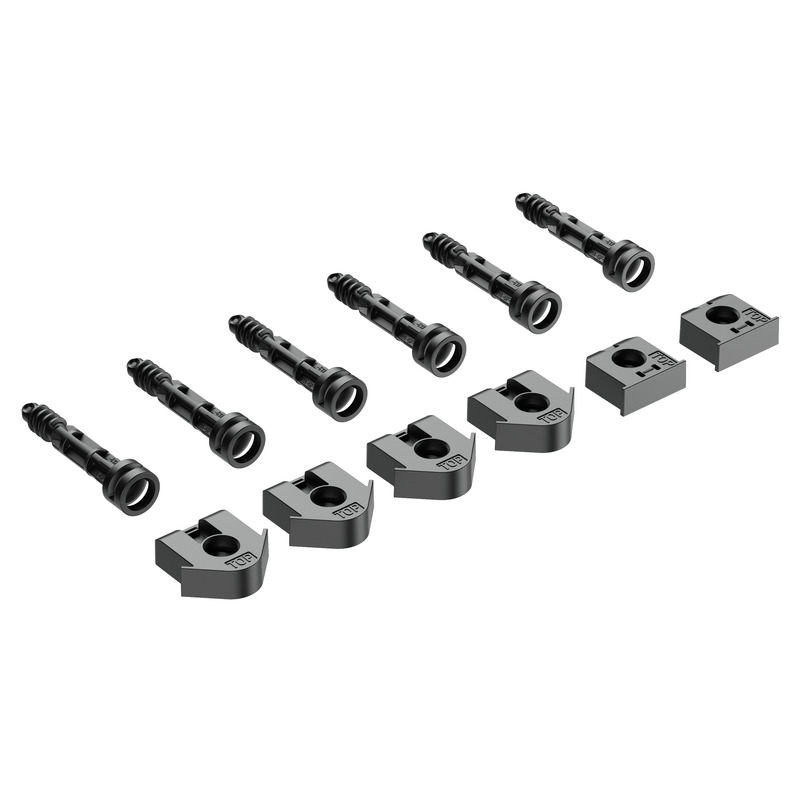

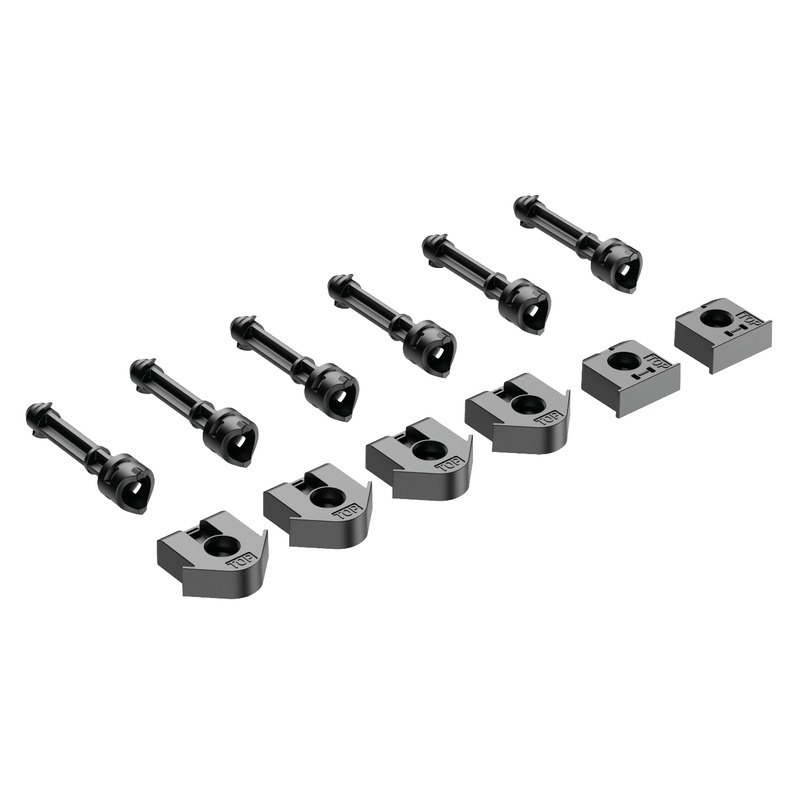

Kansiruuvisarja, tyhjä kotelo
Kansiruuvisarja turvatoiminnolla GEOS-L tyhjälle kotelolle, 3030/3040, 8mm kolmiomainen päämuoto

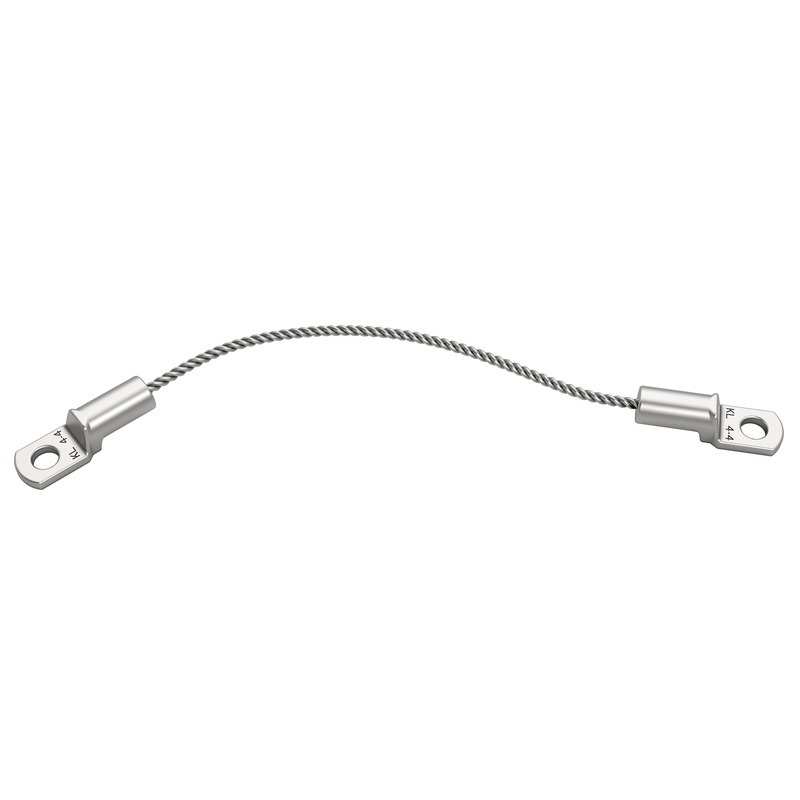

Suojuksen katoamisvarmistus ruostumatonta terästä, mukana kiinnitysruuvit, asennettavissa...

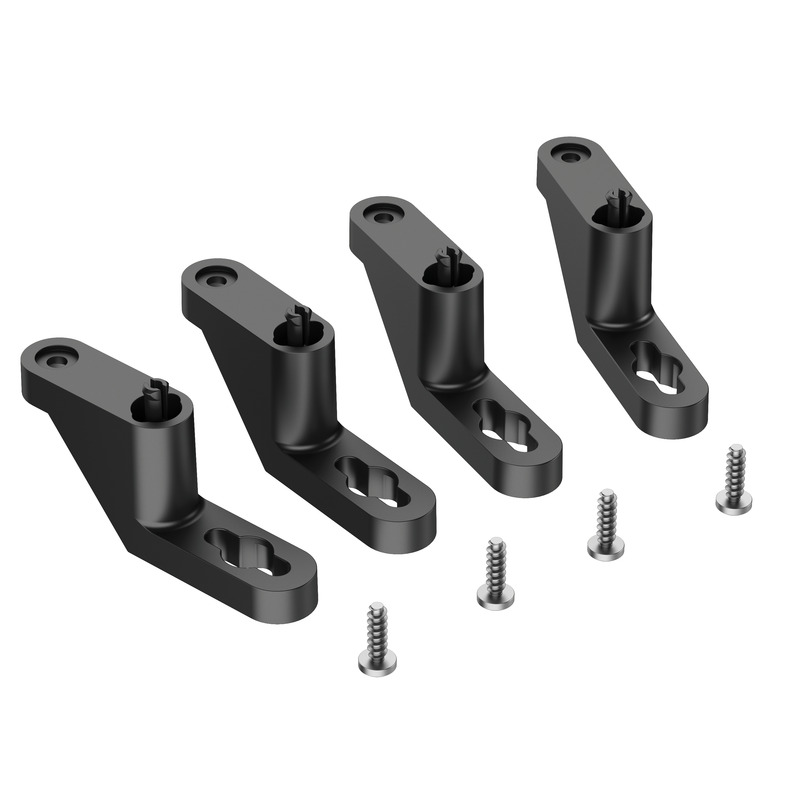

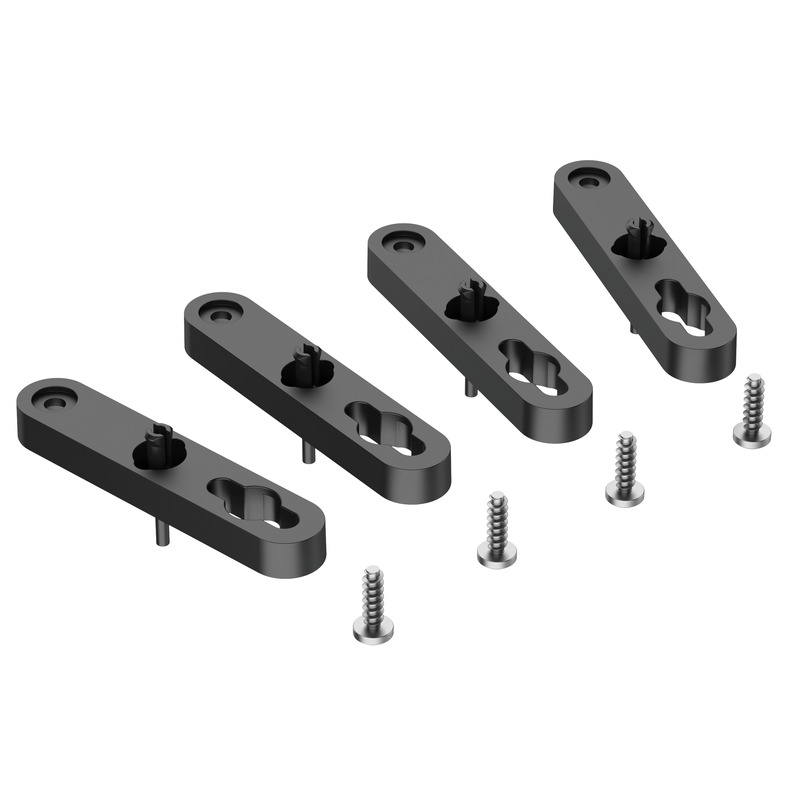

Ulkopuolinen asennuskiinnikesarja, muovia, Kulma-asennus 0°, 45° tai 90° mahdollinen, musta, pakkaus...
Ulkopuolinen asennuskiinnikesarja, muovia, Kulma-asennus 0°, 45° tai 90° mahdollinen, musta, pakkaus...

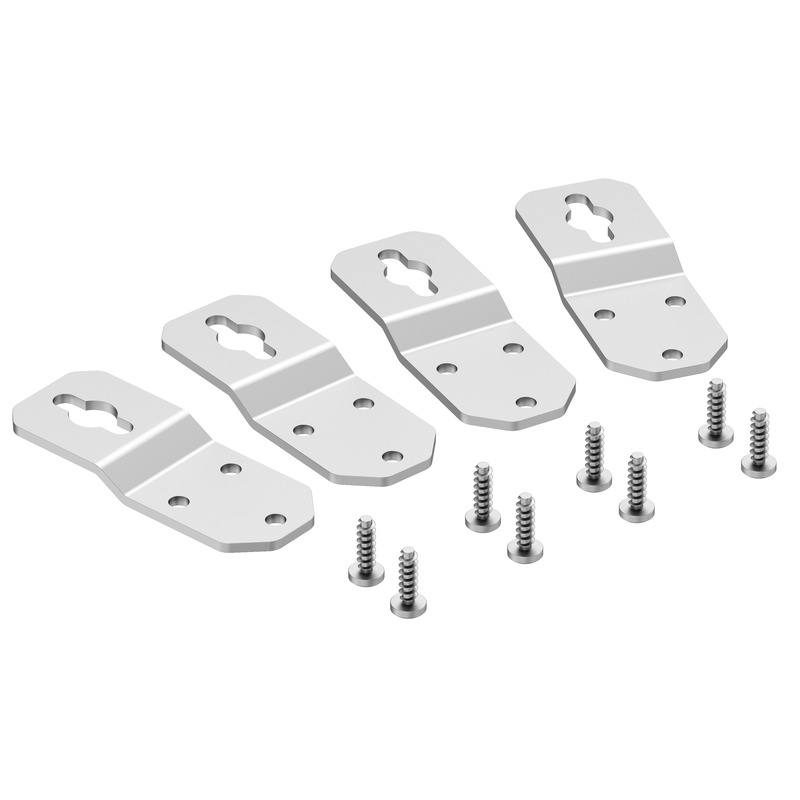

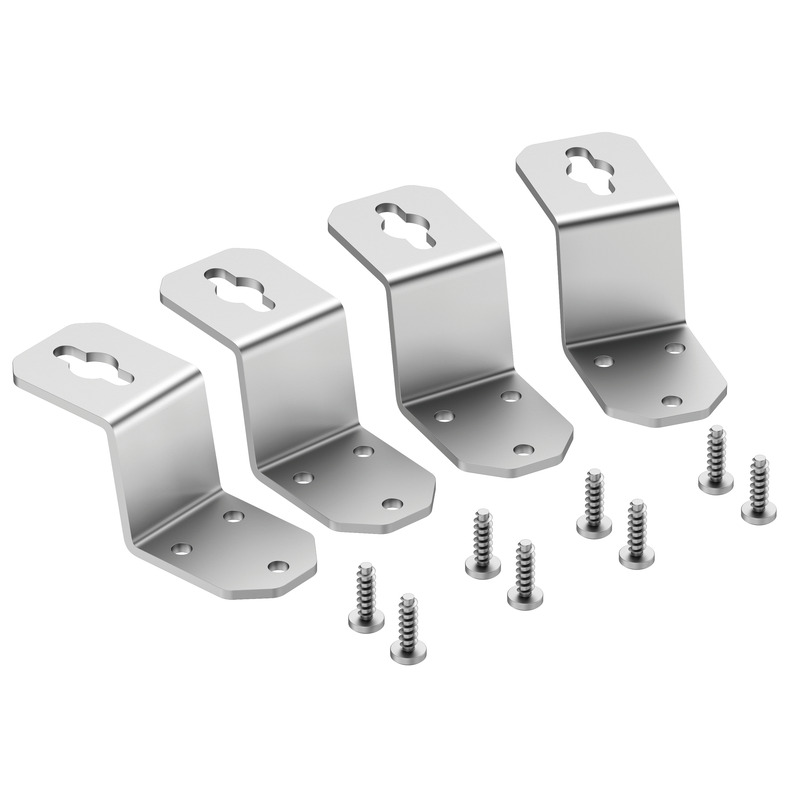

Ulkokiinnityskielekesarja, ruostumatonta terästä, V4A, asennus mahdollista kulmaan 0° tai 90°,...
Ulkokiinnityskielekesarja, ruostumatonta terästä, V4A, asennus mahdollista kulmaan 0° tai 90°,...

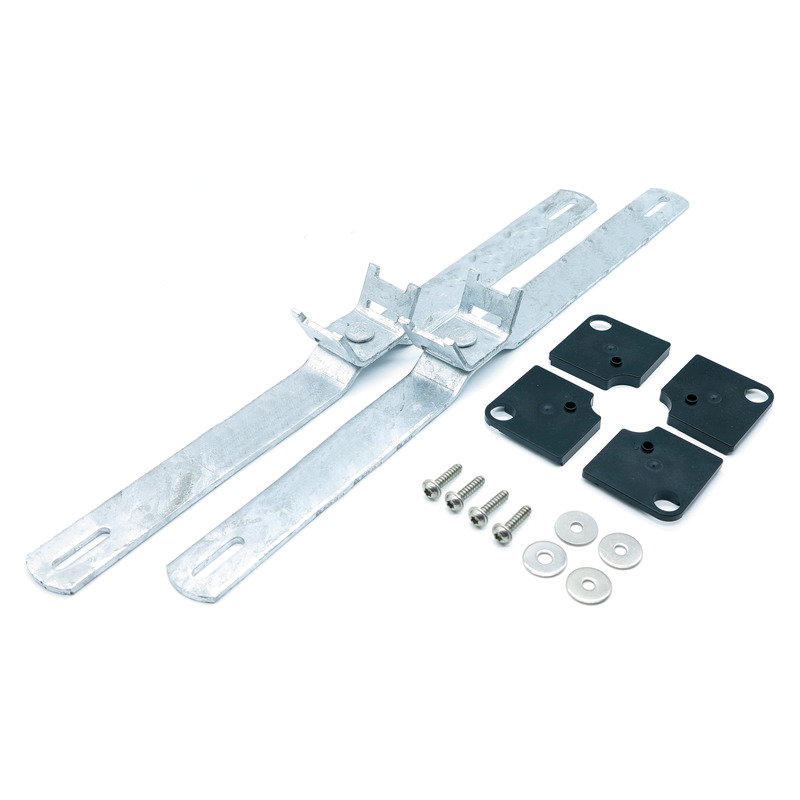

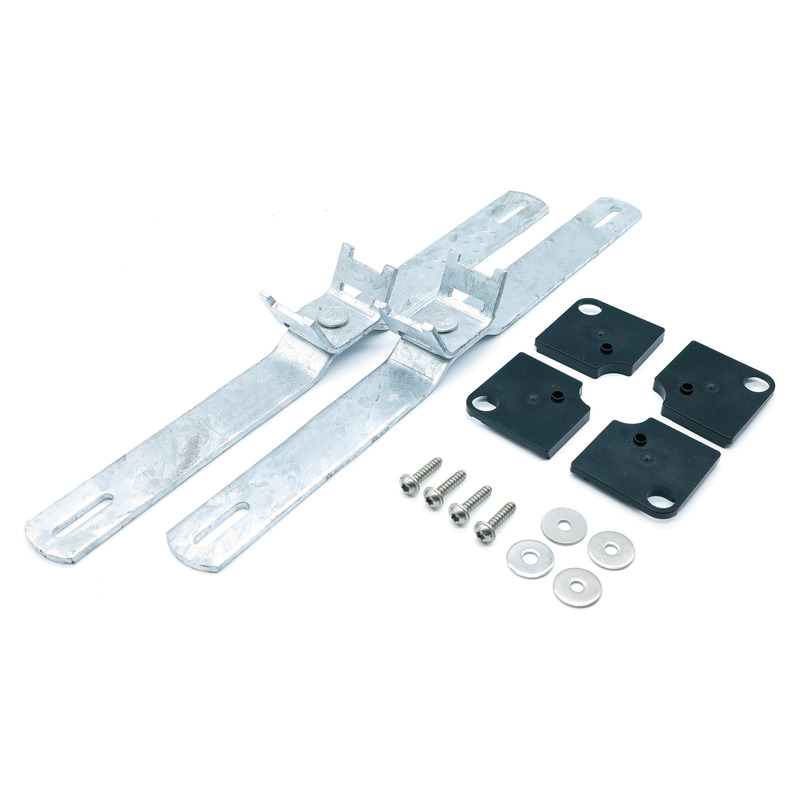

Pylväasennuspakkaus kuumasinkitystä teräksestä, pakkaus = 2 kpl
Pylväasennuspakkaus kuumasinkitystä teräksestä, pakkaus = 2 kpl

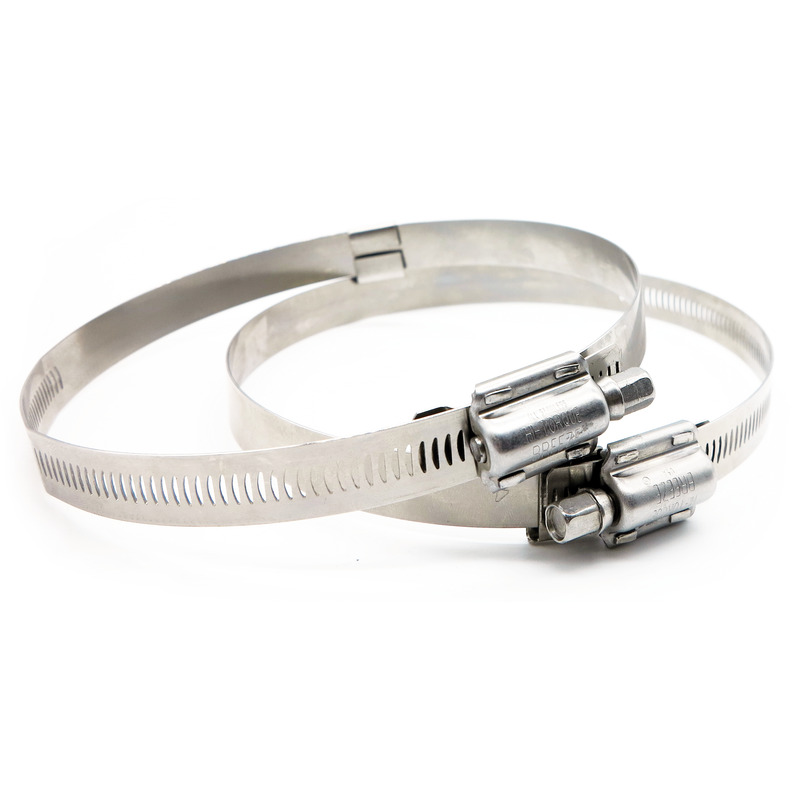

Kiinnityspantasetti V2A ruostumattomasta teräksestä, tarvitaan GEOS MSS pylväsasennuspakkauksen...
Kiinnityspantasetti V2A ruostumattomasta teräksestä, tarvitaan GEOS MSS pylväsasennuspakkauksen...
Kiinnityspantasetti V2A ruostumattomasta teräksestä, tarvitaan GEOS MSS pylväsasennuspakkauksen...

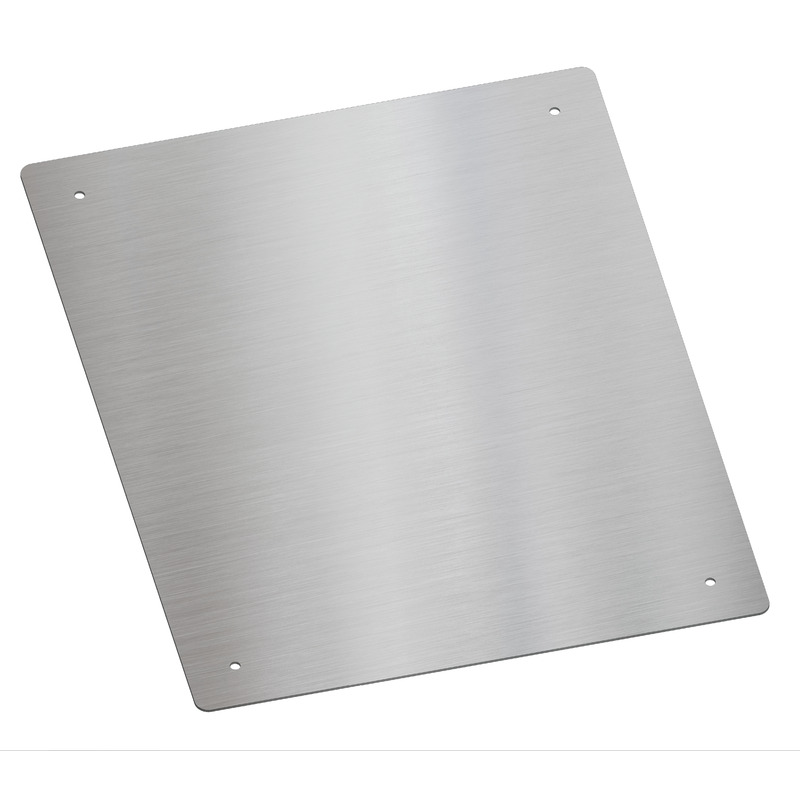

Asennuslevy V2A ruostumattomasta teräksestä, 1 kpl

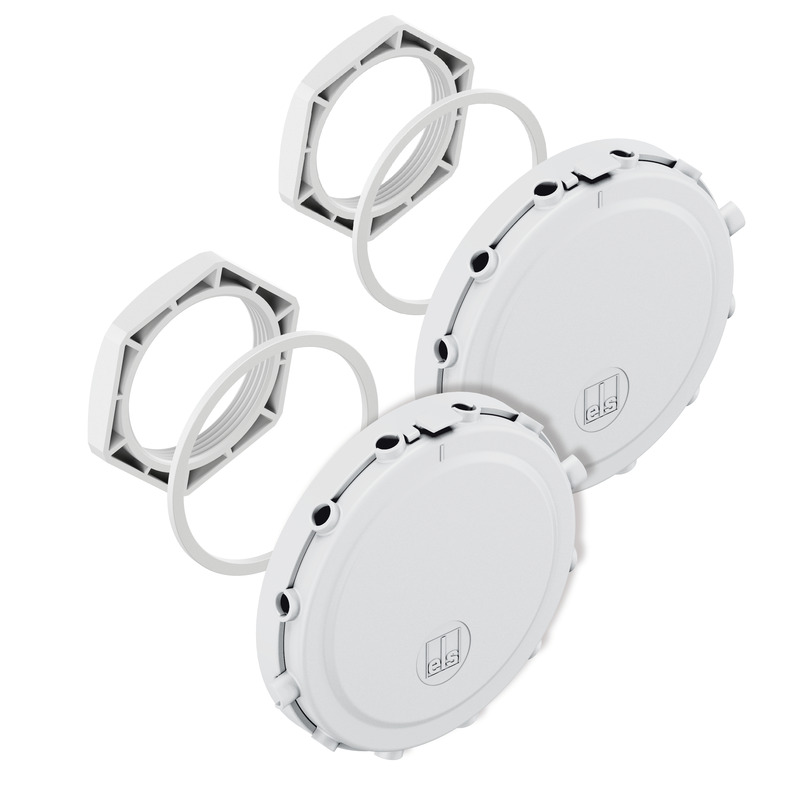

BEL Air -tuuletusventtiilipakkaus, kondenssiveden muodostumisen vähentämiseksi koteloissa,...

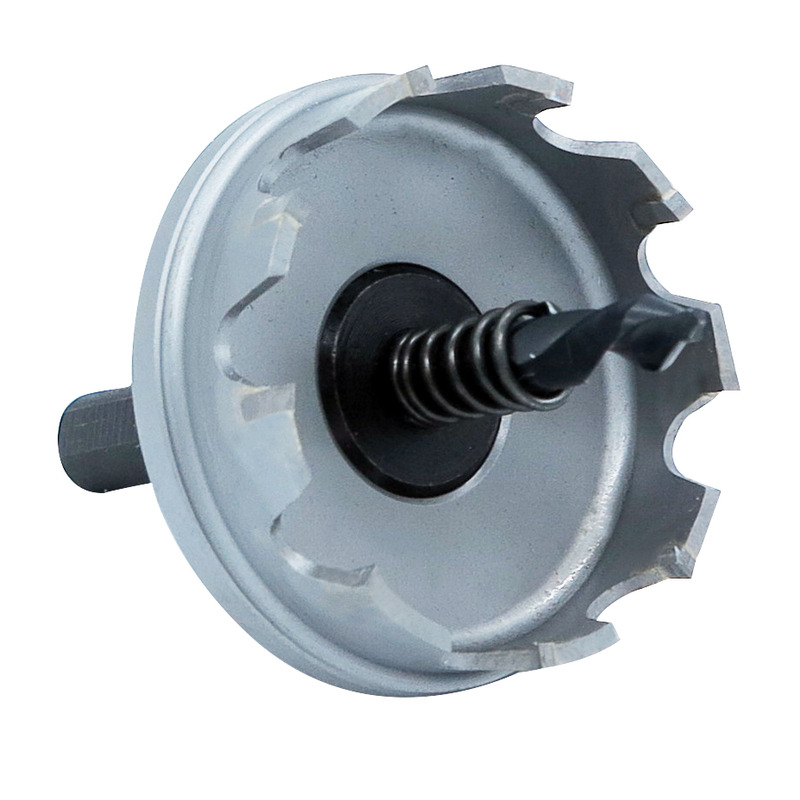

Reikäsaha käsi- ja pylväsporakoneille, korkealuokkainen teollisuuskäyttöön suunniteltu malli suuren...
Reikäsaha käsi- ja pylväsporakoneille, korkealuokkainen teollisuuskäyttöön suunniteltu malli suuren...
Reikäsaha käsi- ja pylväsporakoneille, korkealuokkainen teollisuuskäyttöön suunniteltu malli suuren...

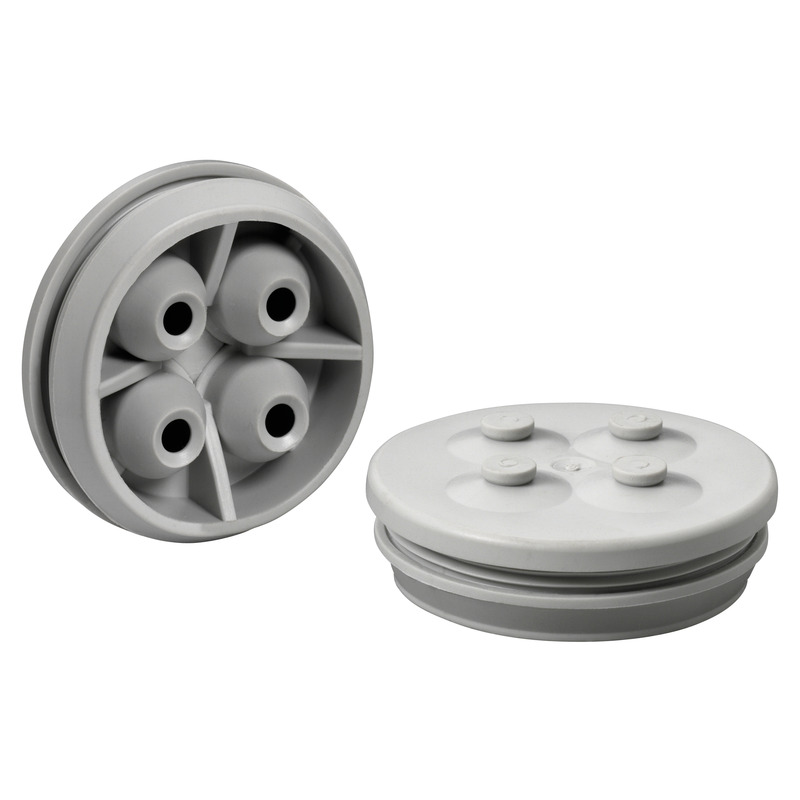

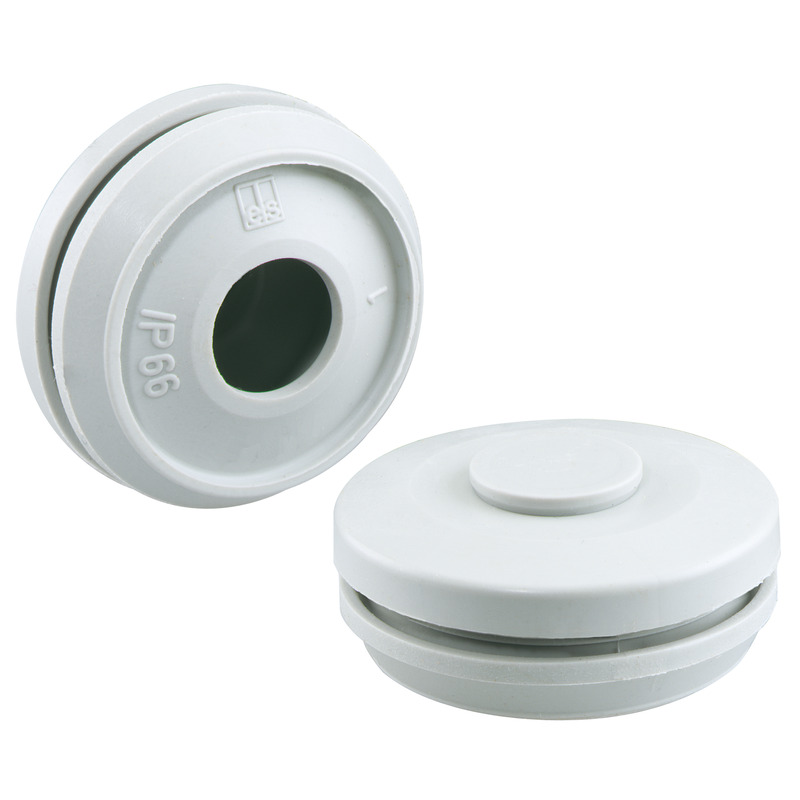

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, max. neljä kaapelin sisäänvientiä...
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

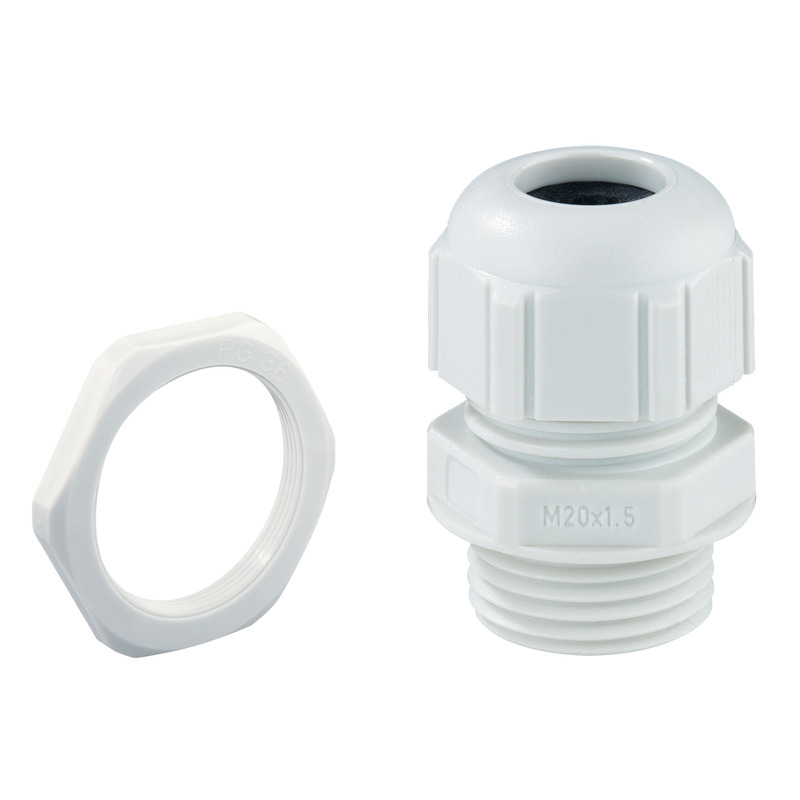

Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa
Holkkitiiviste, IP68, vedonpoistolla, pitkä kierre, M_ x 1,5mm, vastamutterilla, polyamidi, harmaa

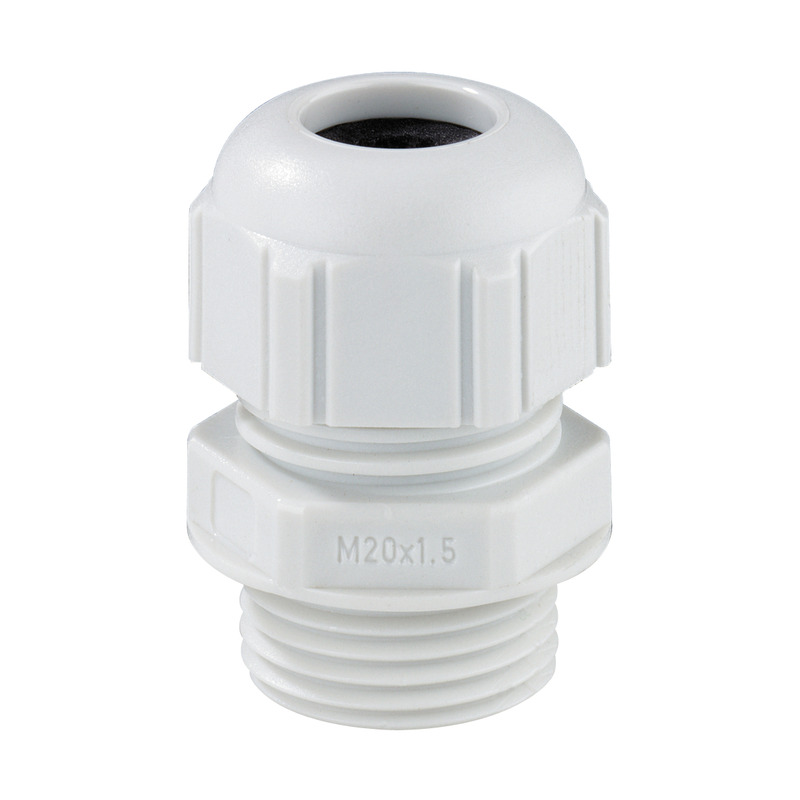

Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa
