Pääjohdon haaroitusliitin, jossa liitännän poikkipinta-ala 1 x 35 mm² per napa ja 2 poistoa 25 mm² per napa
4-napainen - 35/25 mm²
Tämä artikkeli on arkistoitu!

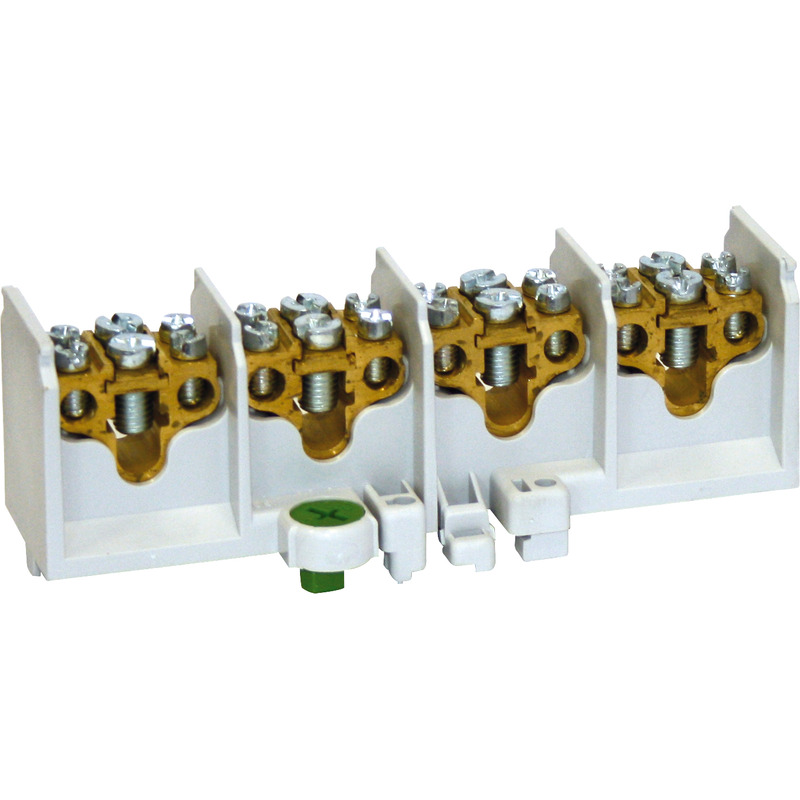

Syöttökaapelin haaroitusliitin
HA 35-42
Tuotenumero: 69242201 | Mitat: 157 x 50 x 58 mm
Sähköiset ominaisuudet
| Mitoituskäyttöjännite AC | 400 V |
|---|---|
| Napojen lukumäärä | 4 |
| Liitäntä 1: Liitostyyppi | Ruuvit |
| Liitäntä 1: Liitinten paikat kussakin navassa | 3 |
| Liitäntä 1: Sopii Cu -johtimille | 1 |
| Liitäntä 1: Kytkettävä johtimen poikkipinta-ala, hieno lanka holkilla (min) | 2.5 mm² |
| Liitäntä 1: Kytkettävä johtimen poikkipinta-ala, hieno lanka holkilla (max) | 25 mm² |
| Liitäntä 1: Liitettävän johtimen poikkileikkaus, yksijohdin (min) | 2.5 mm² |
| Liitäntä 1: Liitettävän johtimen poikkileikkaus, yksi johdin (max.) | 35 mm² |
| Liitäntä 1: Liitettävän johtimen poikkileikkaus, monisäikeinen (min) | 2.5 mm² |
| Liitäntä 1:Liitettävän johtimen poikkileikkaus, monisäikeinen (maks.) | 35 mm² |
| Liitäntä 2: Liitintyyppi | Ruuvit |
| Liitäntä 2: sopii Cu johtimille | 1 |
| Liitäntä 2: Kytkettävä johtimen poikkipinta, hienojohdin holkilla (min) | 2.5 mm² |
| Liitäntä 2: Kytkettävä johtimen poikkipinta, hienojohdin holkilla (max) | 16 mm² |
| Liitäntä 2: yksittäisen johtimen poikkipinta (min) | 2.5 mm² |
| Liitäntä 2: yksittäisen johtimen poikkipinta (max) | 25 mm² |
| Liitäntä 2: yksittäisen johtimen poikkipinta, kierretty (min) | 2.5 mm² |
| Liitäntä 2: yksittäisen johtimen poikkipinta, kierretty (max) | 25 mm² |
Mitat
| Leveys | 157 mm |
|---|---|
| Pituus | 50 mm |
| Korkeus | 58 mm |
Materiaalin ominaisuudet
| Syttyvyysluokka UL94: n mukaan | V0 |
|---|---|
| Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan | 960 °C |
| Teollisuuslaatu | ei |
Mekaaniset ominaisuudet
| Liitäntä 1: Kiristysmomentti | 3.5 Nm |
|---|---|
| Liitäntä : Kiristysmomentti | 3.5 Nm |
