Rapid-Box

Alle 50 mm² johtimien kytkeminen ilman niiden katkaisemista

Alle 50 mm² kokoisten johtimien turvallinen haaroitus tunnelissa ilman niiden katkaisemista.

Tunneleissa, teollisuushalleissa tai kerrostaloissa kulkee yleensä kaapeleita useita kilometrejä. Näissä kohteissa on erittäin taloudellista, kun jo asennettuja kaapeleita voidaan mukavasti ja turvallisesti haaroittaa, esimerkiksi pistorasioille tai valaisimille.

Spelsbergin Rapid-Box-rasioiden avulla tämä on nyt mahdollista nopeasti ja turvallisesti.

Kun kaapeleita halutaan haaroittaa sähkön saamiseksi mitä erilaisimpiin käyttötarkoituksiin, on se tähän asti merkinnyt aikamoista vaivannäköä – erityisesti silloin, kun määräykset ovat vaatineet lisäkomponenttien asennusta jälkikäteen. Spelsbergin uusien Rapid-Box-rasioiden avulla tällaiset työtehtävät hoituvat nyt huomattavasti nopeammin ja edullisemmin. Tämä uusi kotelojärjestelmä kehitettiin erityisesti alle 50 mm² (Cu) kokoisten johtimien haaroitukseen ilman, että johtimia tarvitsee katkaista.

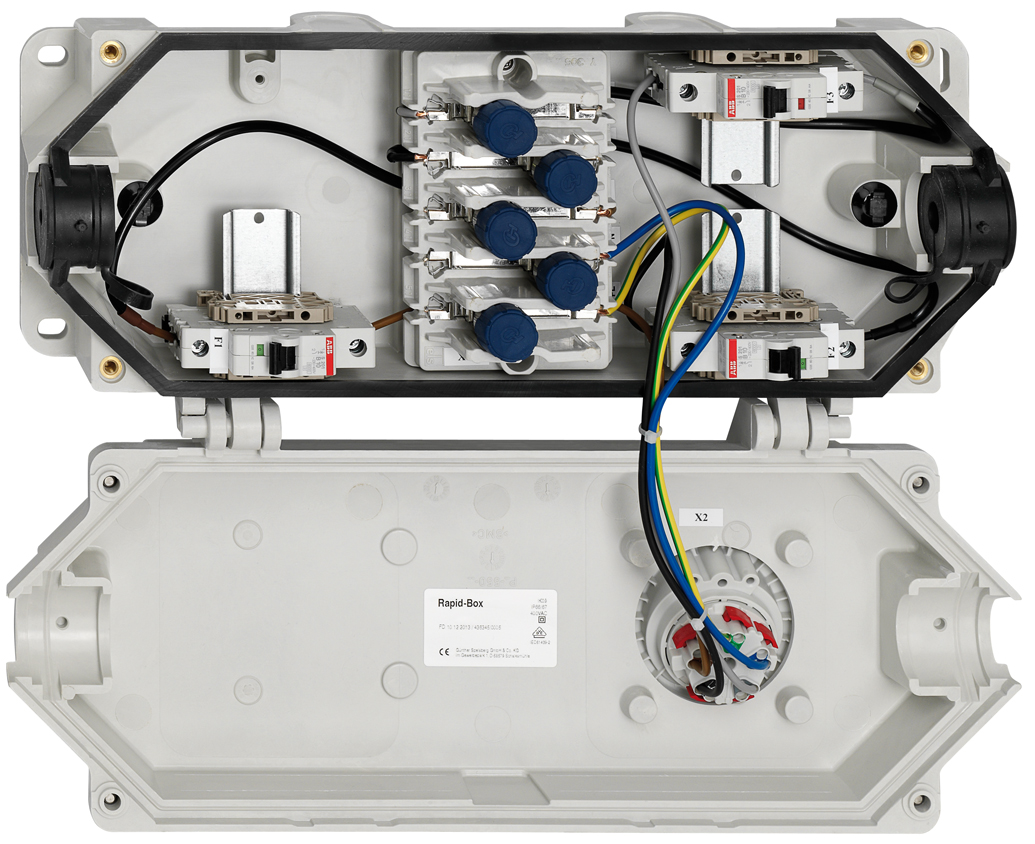

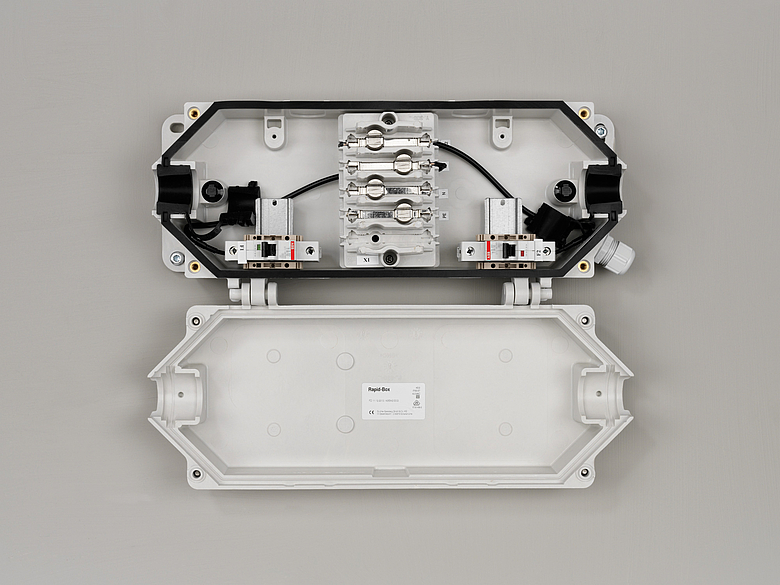

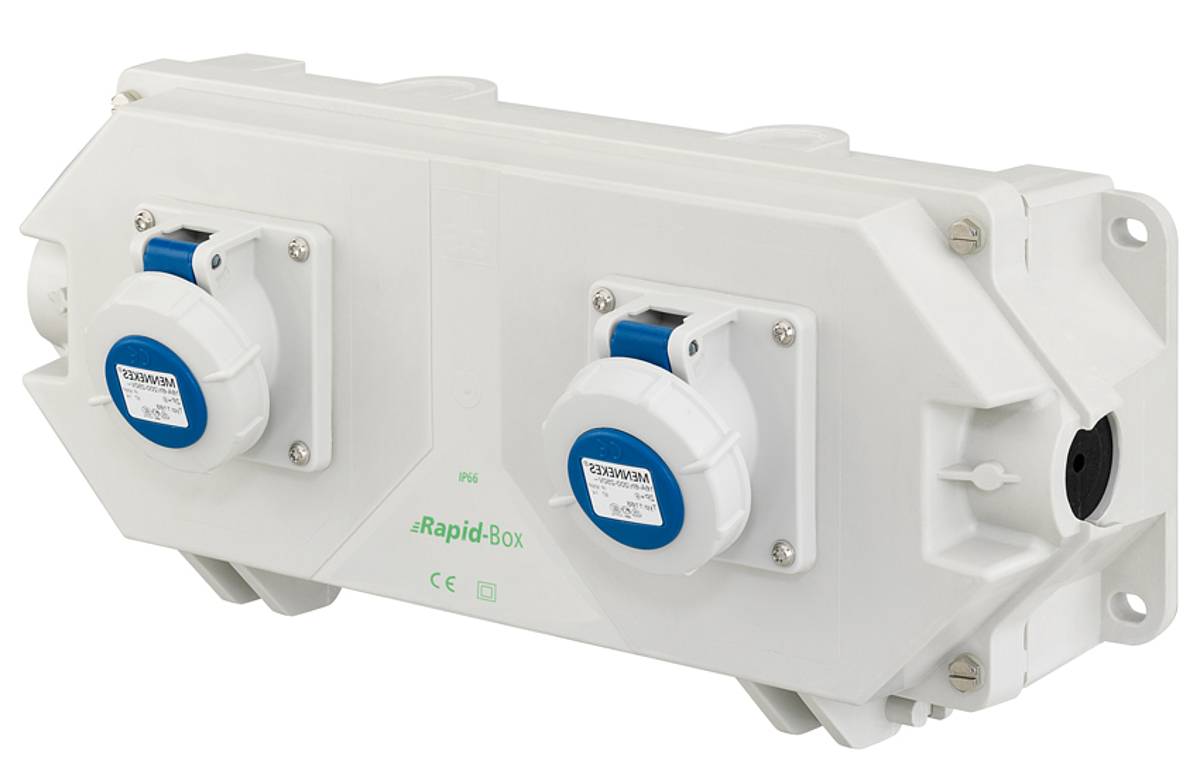

Rapid-Box-haaroitusrasia leikkaamattomiin johtimiin

Edut

Kansi irroitettavissa
Kannen muunneltava varustelu
Käyttö korroosiolle altistuvilla alueilla
Vähäinen savunmuodostus tulipalossa, ”Low Smoke”
Sertifioitu Euroopassa EN 61439 mukaan (kytkentälaiteyhdistelmä)
Sertifioitu Euroopassa EN 1363 mukaan
Saksassa DIN 4102-2 mukaan (palonkestävä)

Alle 50 mm² johtimien kytkemiseen ilman niiden katkaisemista, myös jälkikäteen
Huoltovapaa kytkentä jousiliittimillä
Erittäin vankka ja UV-kestävä kotelomateriaali
Asennus kiinnityskorvakkeiden avulla mahdollista kansi kiinni
Pääliitin käytettävissä myös kahden katkaistun johtimen kytkentäliittimenä
Kansi ja kansiruuvi eivät voi kadota

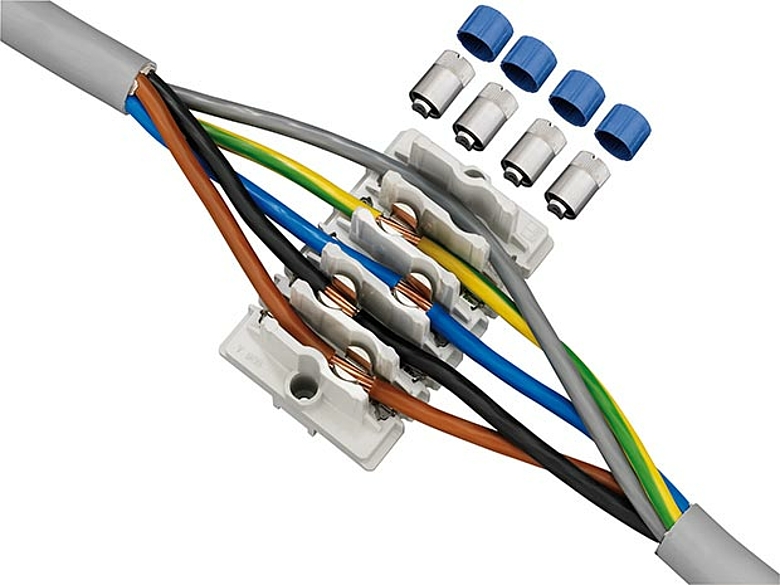

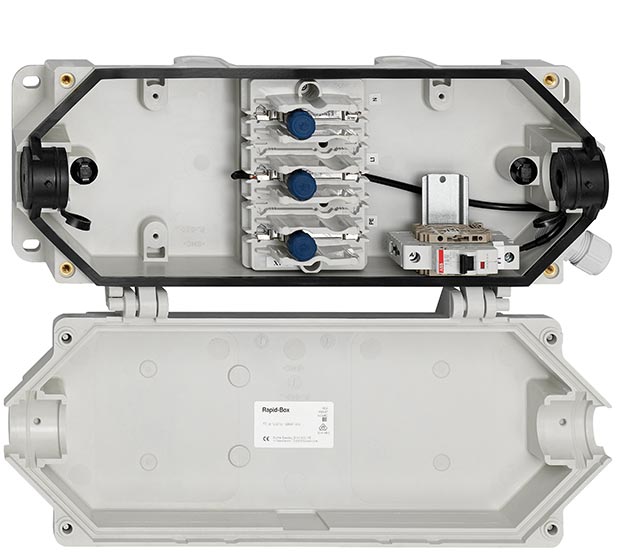

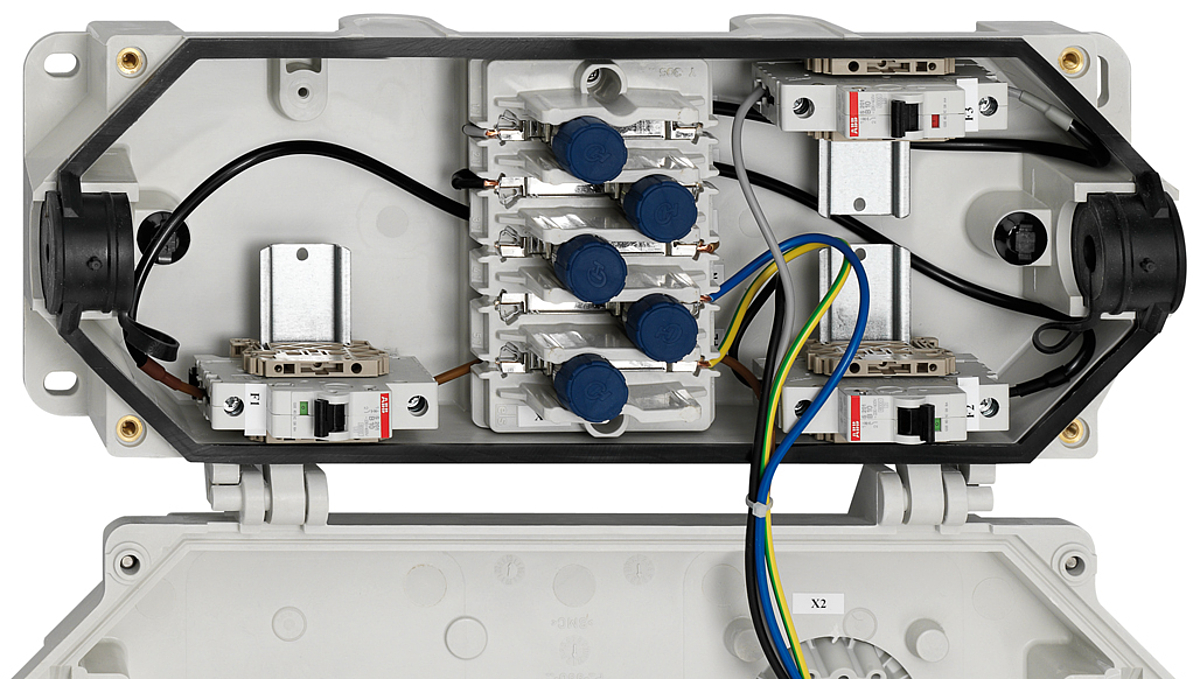

Kytkentäliitin

Muunneltava liitinvarustelu, 2 - 5 -napainen
Huoltovapaa, korkealle sijoitettu liitinalusta
Jousitettu liitinmutteri huoltovapaaseen läpivientikaapelointiin
Jousiliitin haaroitusta varten
Liitinvaihtoehdot standardi- ja palonkestävissä malleissa

Kansi

Kansi kiinnittyy tiukasti koneruuvilla pohjaosan vastakkeisiin

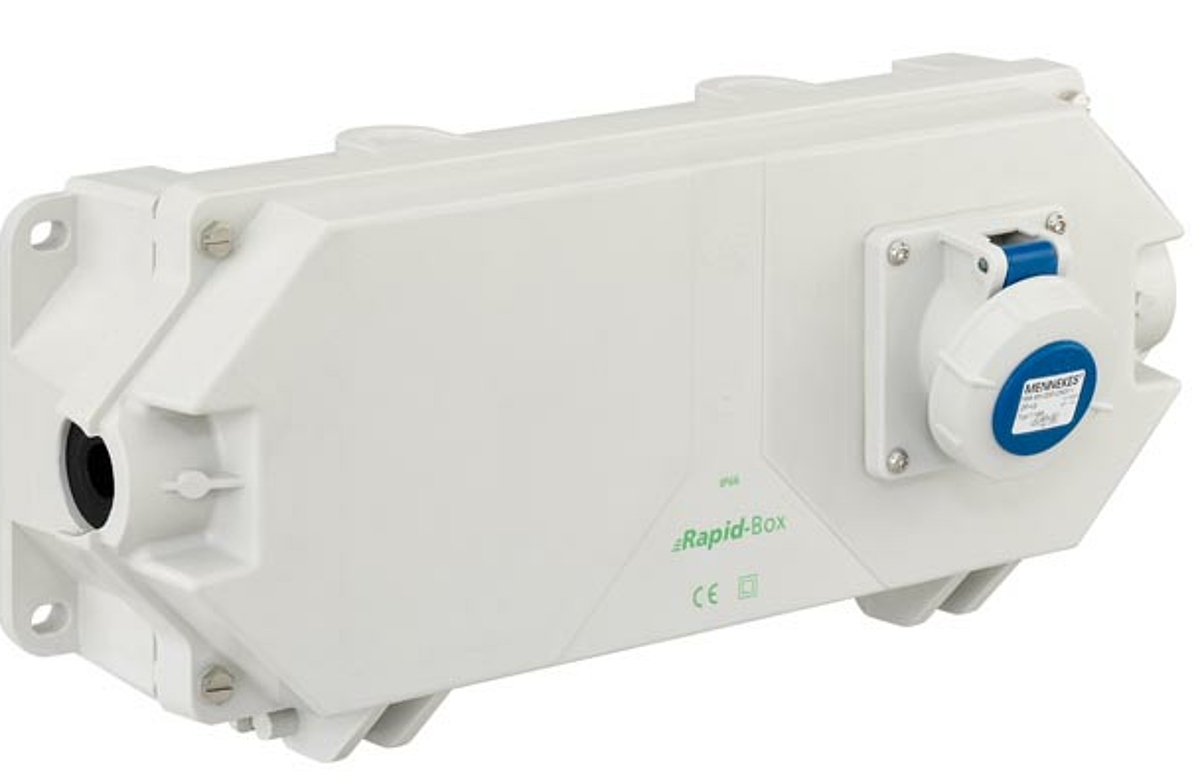

Kansi varusteltavissa eri tavoin
Kansi ja kansiruuvit eivät voi kadota
Kansi irroitettavissa
Kansiruuvin stoppari kannen tiivisteen oikean puristusvoiman varmistamiseksi

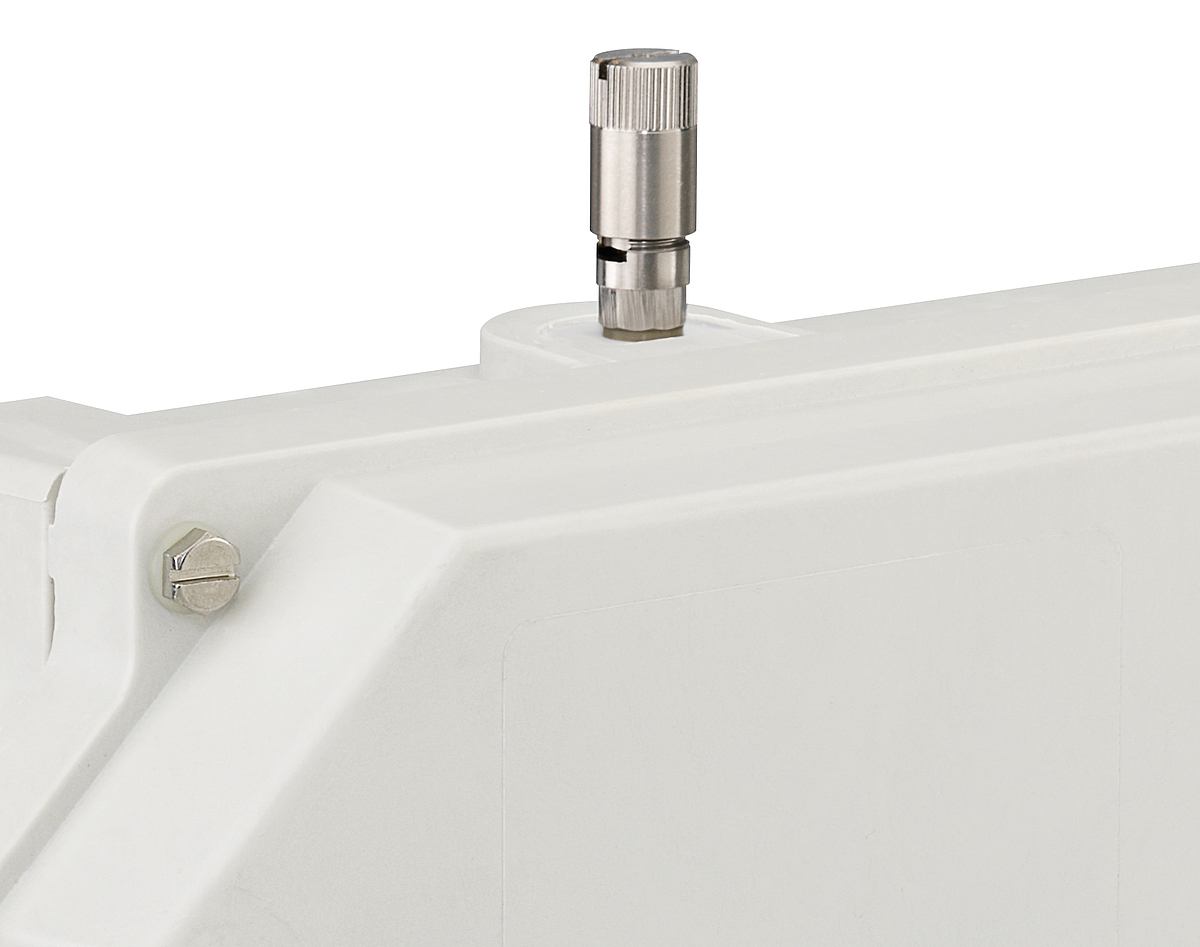

Ulkopuoleinen maadoituspiste

Jokainen malli voidaan varustaa ulkoisella maadoituksella asentamalla PE-liitin koteloon
Liitos ulko- ja sisäpuolen välillä
Suojausluokka I
Kaikkien metallisten osien maadoitus kotelon sisällä yhdistämällä ulkoiseen PE-liittimeen
Ulkomaadoituksen ansiosta liittimessä ei tarvita kosketinta suojajohdolle

Asennusohjeita

Asennusvaihtoehtoja - Kattoon, seinään ja hyllyyn
Asennettavissa pysty- ja vaakasuoraan
Kaapeleiden helpompi kiinnitys asennuksessa
Nopeampi, helpompi, aikaa ja kustannuksia säästävä kytkentä (15 min/rasia)
Jälkikäteen tehtävä kytkentä olemassa oleviin kaapeleihin ilman niiden katkaisemista

Asennusohje ladattavissa

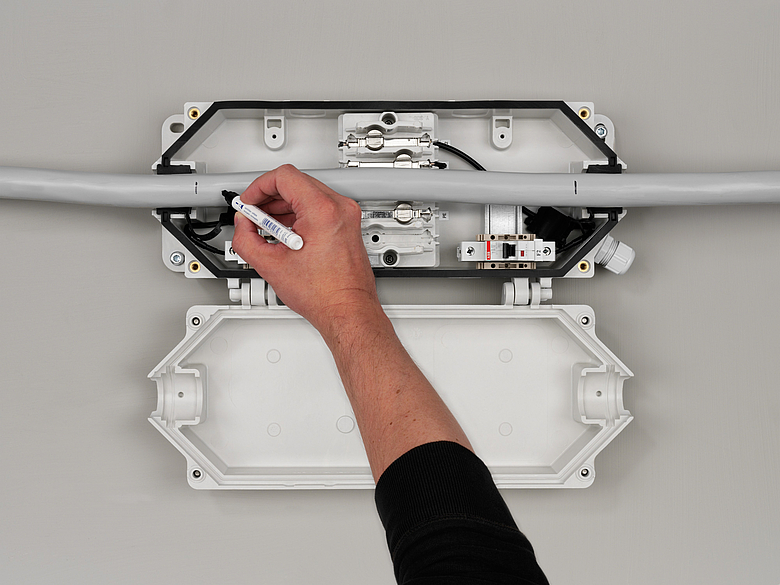

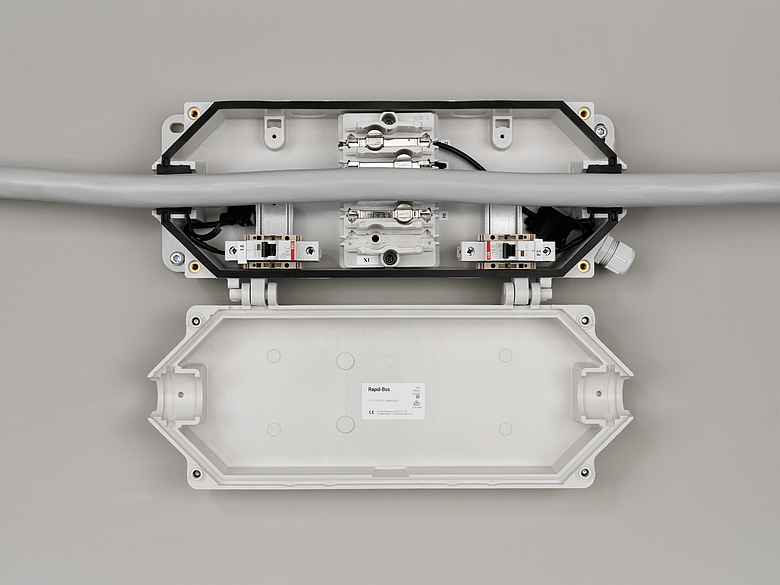

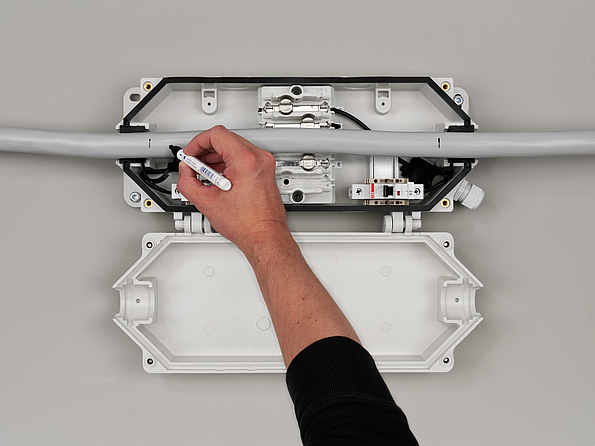

03-Merkintä — Johdosta kuoritaan noin 340 mm

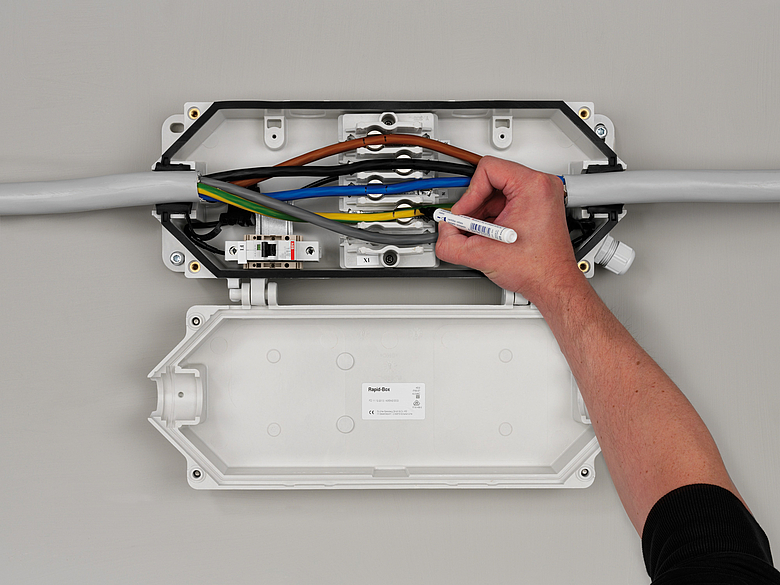

06-Taivutus — Taivuta yksittäiset johtimet ja sijoita ne niille tarkoitettuihin liittimen kammioihin.

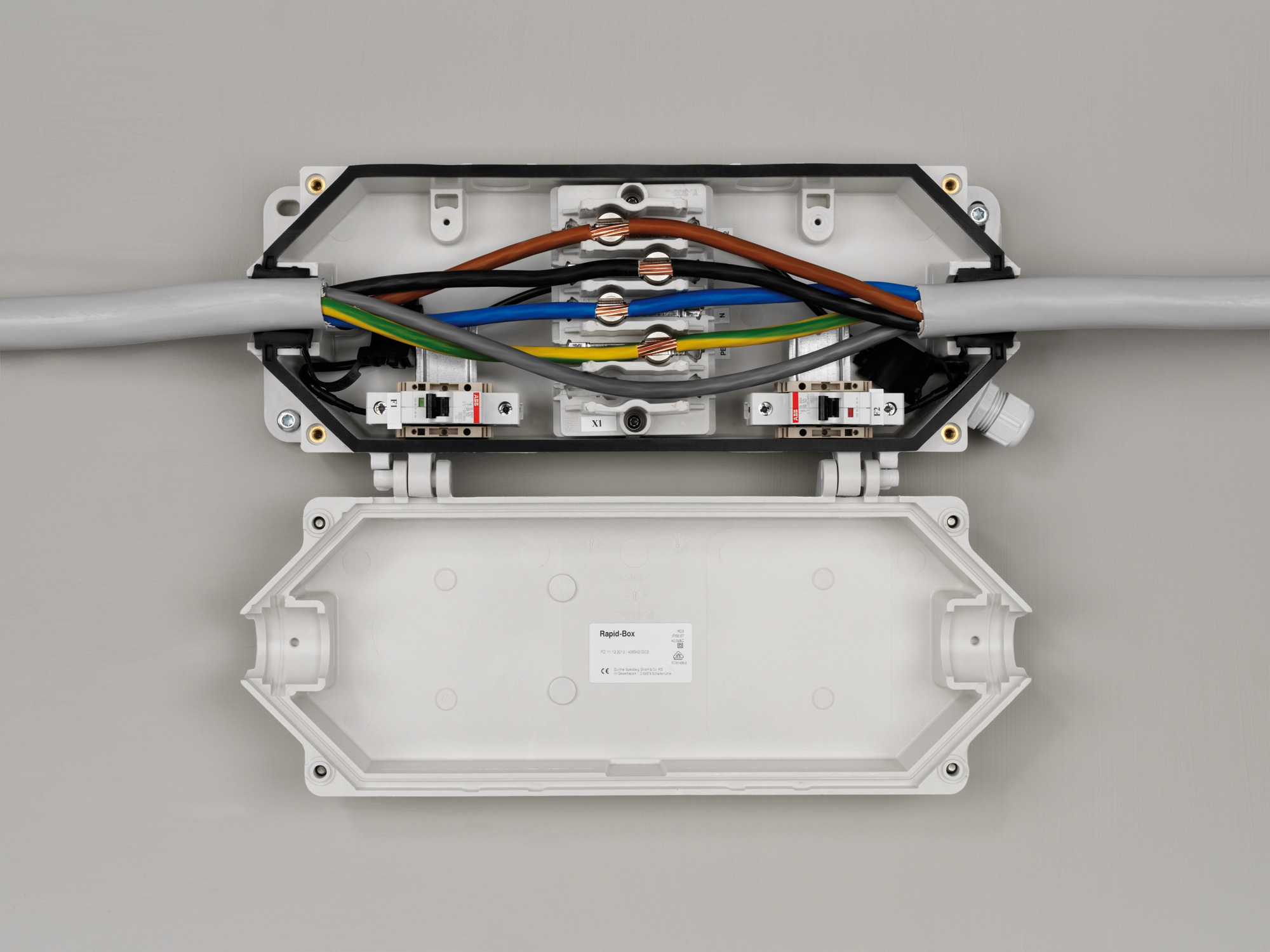

07-Eristys — Johto on eristettävä vastaavista kosketuskohdista.

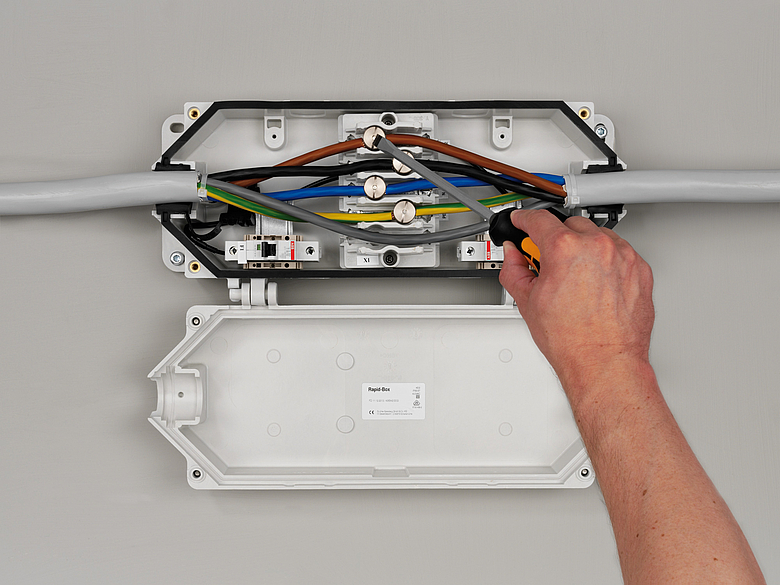

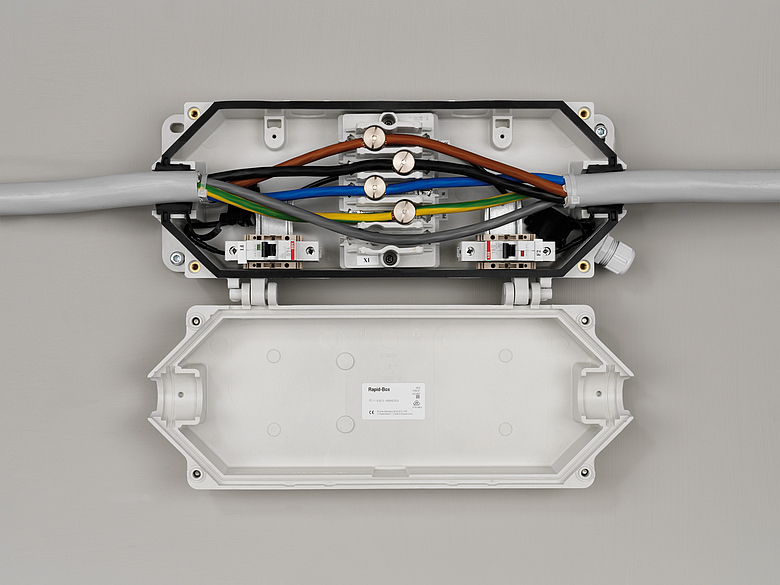

09-Kiristys — Liittimen vaippamutterit kierretään paikalleen ja kiristetään käytetyn mutterin koolle määritetyllä kiristysmomentilla.

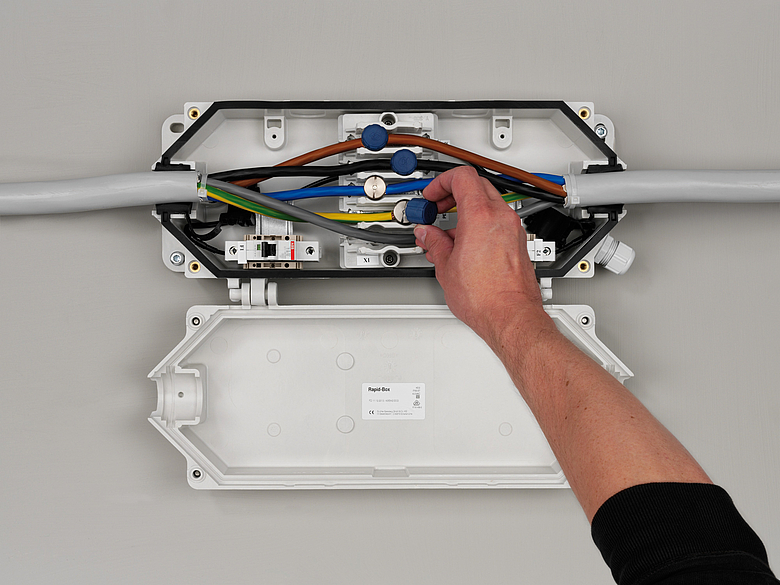

10-Suojatulpat — Lopuksi on suojatulpat painettava vaippamuttereihin käsisuojauksen takaamiseksi.

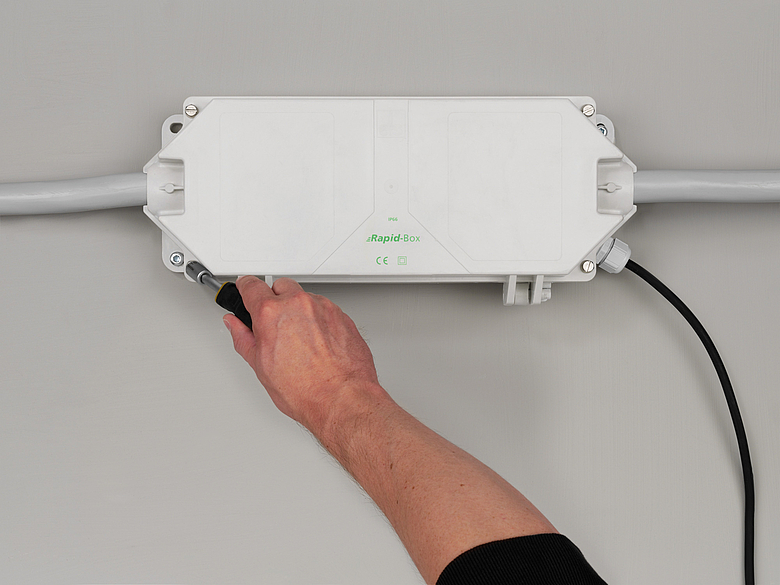

12-Kansiruuvien kiristys — Kansiruuveja on kiristettävä, kunnes kohtamerkinnät ovat ilman rakoa päällekkäin.

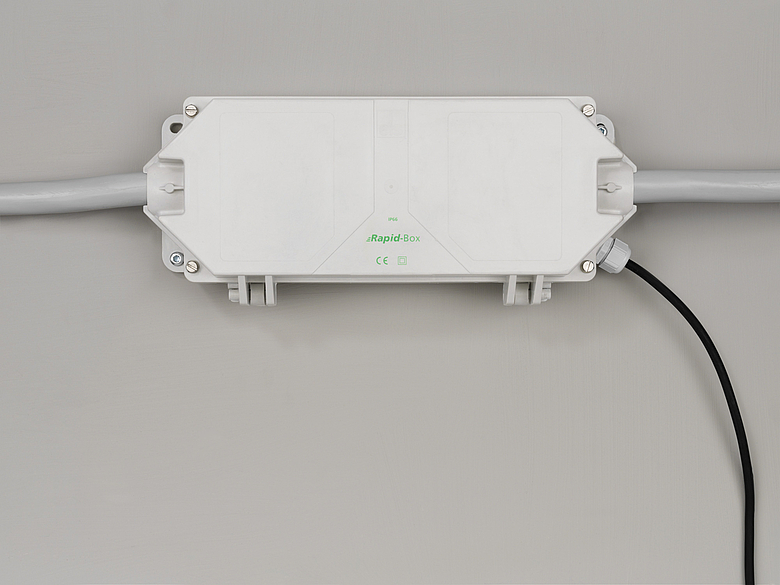

12-Asennus valmis — Rapid-Box -kytkentälaiteyhdistelmän asennus on näin saatu valmiiksi.
