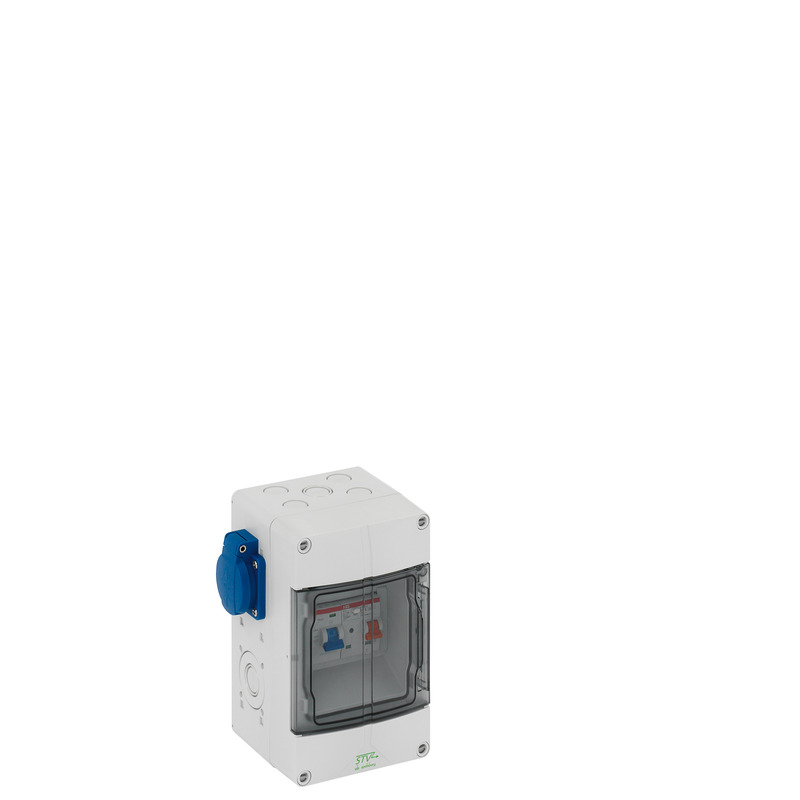

STV 502-AFDD

Tuotenumero: 72820201 | Mitat: 125 x 200 x 122 mm

Pistorasiakeskus, Suojaluokiteltu IP44, lisäsuojaus AFDD:ltä (palosuojakytkin), valmis kytkettäväksi, EN 61439-3 mukainen, korkea mekaaninen lujuus, lämpötilankestävä, voidaan yhdistää

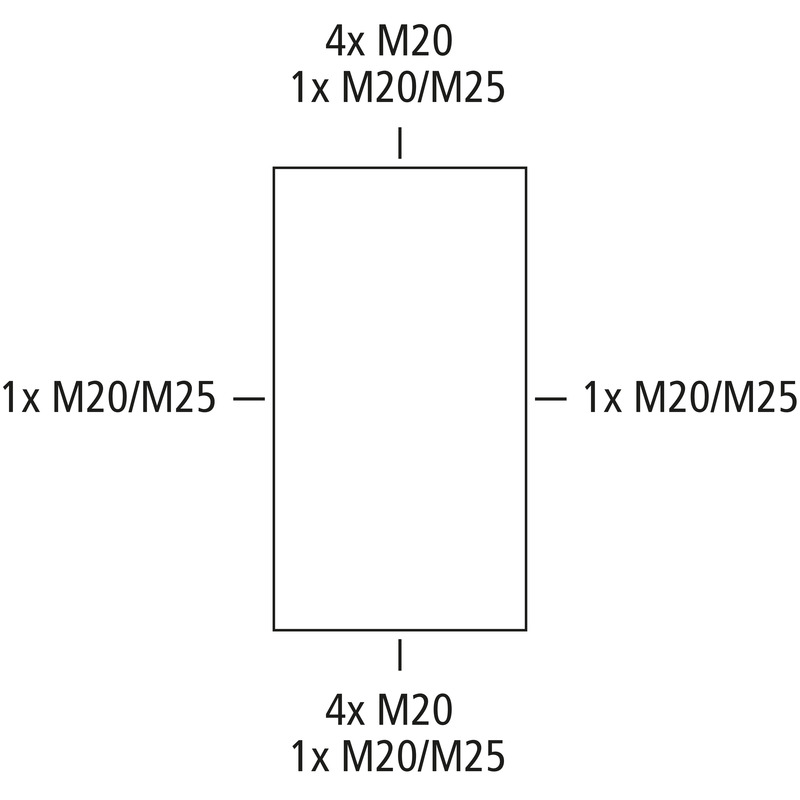

Kaapelien liitännät:
Yläosa: Kohokuvioitu 4 x M20, 1 x M20/25
pohja: Kohokuvioitu 4 x M20, 1 x M20/25
Takaosa: Kohokuvioitu 1 x M20

saatavilla olevat moduulit: 4

Varustelu:

1 x AFDD johdonsuojakatkaisijalla B16A, 1+N-napainen
1 x Vikavirtasuojakytkin (RCCB), 25/0,03A, 2-napainen, tyyppi A
2 x SCHUKO^®-pistorasia (sivulla), 230V

Sisältää tarvikkeet:
Kalvotiiviste: 2x M25, Sulkutulppa, Peitelevy ja merkintäliuska

Löydä tukkukauppa

Kojeet

Vikavirtasuojakytkin (RCCB), 25/0,03A, 2-napainen, tyyppi A	1
AFDD johdonsuojakatkaisijalla B16A, 1+N-napainen	1
SCHUKO^®-pistorasia (sivulla), 230V	2

Sähköiset ominaisuudet

Nimellisjännite AC	230 V
Suojausluokka	II
Kotelointiluokka	IP44
N-potentiaalien lukumäärä	1
Rivien lukumäärä	1
Jakoyksikköjen lukumäärä	4
Jakoyksiköiden lukumäärä riviä kohden	4
N-puristusliitoksella/kiristimellä	kyllä
PE-puristusliitoksella/kiristimellä	kyllä

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	125 mm
Pituus	200 mm
Korkeus	122 mm
Sisäkorkeus	95 mm

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	850 °C
Teollisuuslaatu	kyllä

Mekaaniset ominaisuudet

Kiinnitystapa	Seinäasennus
Iskunkestävyysluokka	IK08

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu
Kääntöikkunan materiaali	Polykarbonaatti
