Moduulikotelo

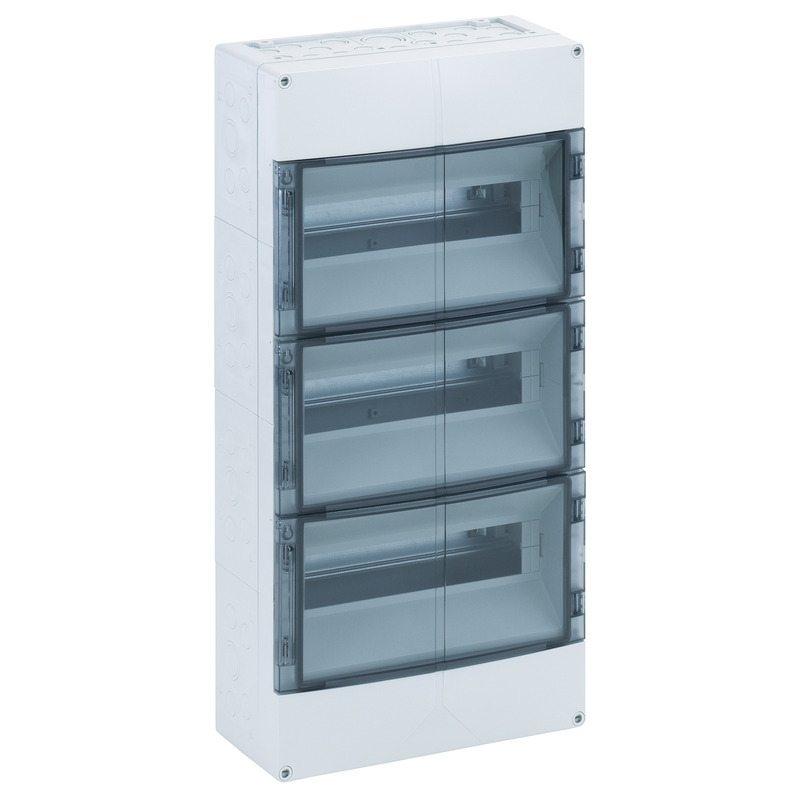

AKe 36

Tuotenumero: 73553601 | Mitat: 300 x 600 x 142 mm

E-numero: 3429996

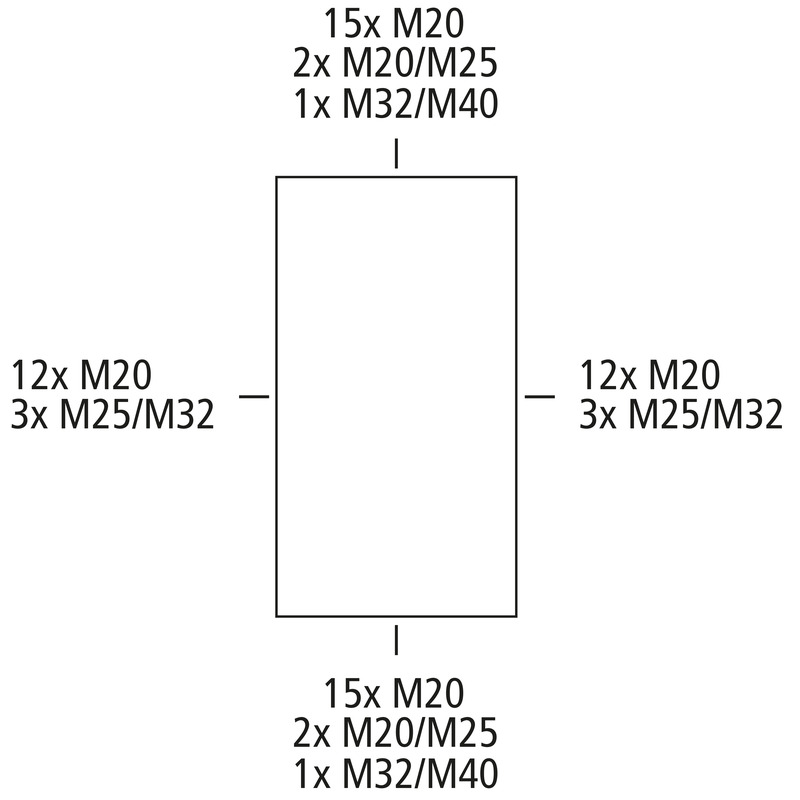

Moduulikotelo, Suojaluokiteltu IP55, 3 Rivit, 36 saatavilla olevat moduulit, Nimelliskäyttöjännite: 400V AC, Nimelliseristysjännite: 690V AC, 690V DC, Metriset läpiviennit ylä- ja alaosassa yleisiä kaapeliläpivientejä varten, joissa on läpivientiholkit, DMS ja/tai porrastetut nipat, tavallisiin sisäasennuksiin

PE/N-liitinkiskolla, kussakin 1 liitinkohta 25 mm², 4 liitinkohtaa 16 mm² ja 12 liitinkohtaa 6 mm²

Sisältää tarvikkeet:
Porraskalvotiiviste: 25x M20, 2xM25, 1x M32, 1xM40 tiivistetulpat, kansi ja merkintäliuskat

Löydä tukkukauppa

Highlights

Paljon vaihtoehtoja - Viisi eri versiosta, joissa on 14 - 70 moduulia, jokaiseen tilanteeseenkäyttötapaukseen löytyy sopiva moduulikotelo.

Sähköiset ominaisuudet

Mitoituskäyttöjännite AC	400 V
Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
Suojausluokka	II
Kotelointiluokka	IP55
N-potentiaalien lukumäärä	1
Rivien lukumäärä	3
Jakoyksikköjen lukumäärä	36
Jakoyksiköiden lukumäärä riviä kohden	12

Värit

Pohja-osan väri	harmaa

Mitat

Leveys	300 mm
Pituus	600 mm
Korkeus	142 mm
Sisäkorkeus	95 mm

Materiaalin ominaisuudet

UV-säteilyn kestävä	ei
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	650 °C
Teollisuuslaatu	ei

Mekaaniset ominaisuudet

Kiinnitystapa	Pinta-asennettu
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Laajennettavissa	kyllä

Ympäristöolosuhteet

Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	Sisällä

Materiaali

Pohja-osan materiaali	Polystyreeni
Kannen materiaali	Polystyreeni
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu
Kääntöikkunan materiaali	Polykarbonaatti

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros	pdf (992 KB)
Mittapiirros	dxf (13 MB)
Mittapiirros	dwg (2 MB)
Mittapiirros	jpg (1 MB)

Sertifikaatti

CE Ilmoitus DE/EN/FR	pdf (81 KB)
UKCA Ilmoitus EN	pdf (48 KB)

CAD-tiedot

CAD-tiedot	Lataa 3D-CAD-tiedot
