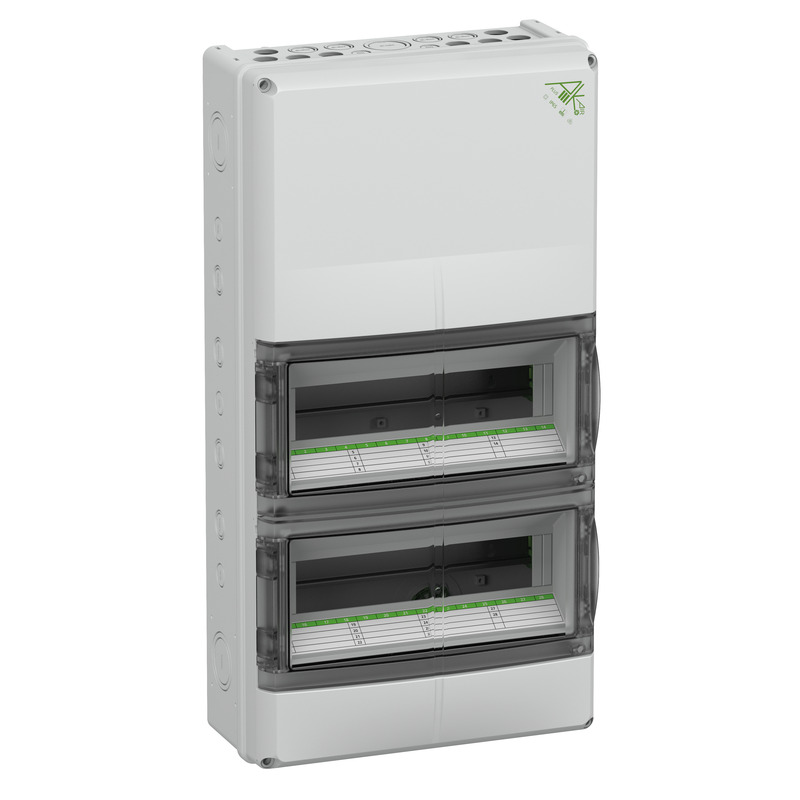

AK 28 Plus UL

Moduulikotelo, Suojaluokiteltu IP65, UL Type Rating 3R, 12/12K, Integroiduilla tuuletuselementeillä kondenssiveden muodostumisen vähentämiseksi, Nimelliskäyttöjännite: 400V AC,...

lue lisää

Määritä

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

Moduulikotelo, Suojaluokiteltu IP65, UL Type Rating 3R, 12/12K, Integroiduilla tuuletuselementeillä kondenssiveden muodostumisen vähentämiseksi, Nimelliskäyttöjännite: 400V AC, Nimelliseristysjännite: 1000V AC, 1500V DC, Sertifioitu VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), DLG (ammoniakinkestävyys), Ylä- ja alareunassa metriset läpiviennit yleisläpivienteihin kaapeliläpiviennillä ja/tai kaksoiskalvotiivisteillä, 10 avointa kaapeliläpivientiä ylhäällä UL-yhteensopivia kaapeliläpivientejä varten, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

2-rivinen, 28 moduulipaikkaa, lisäliitäntätilalla ja 35 mm:n vakiokiskolla, ilman PE/N-liitinkiskoa

Highlights

Turvallinen - Erittäin hyvän kotelointiluokan IP65 ja kestävän, halogeenittoman rakenteen ansiosta käyttö on turvallista ja varmatoimista myös teollisuuden kovissa olosuhteissa.

Tekniset Tiedot

Sähköiset ominaisuudet

Mitoituskäyttöjännite AC	400 V
Nimellisjännite AC	1000 V
Nimellisjännite DC	1500 V
Suojausluokka	II
Kotelointiluokka	IP65
tuuletettu	kyllä
Jakoyksiköiden lukumäärä riviä kohden	28
ylimääräisellä asennustilalla	kyllä
UL Type Rating	3R, 12/12K

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	315 mm
Pituus	600 mm
Korkeus	155 mm
Sisäpituus	580 mm
Sisäleveys	295 mm
Sisäkorkeus	101 mm
Paino	3.68 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys	960 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Kiinnitystapa	Pinta-asennettu
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.2 Nm
Laippaversio	ei
Laajennettavissa	kyllä

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	90 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	katettu ulkotila

Myyntitiedot

EAN	4013902575312
ETIM-luokka	EC000214
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti
Sisäänviennin materiaali	ei relevantti
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu
Kääntöikkunan materiaali	Polykarbonaatti

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Tarkastusmerkintä	UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Tarkastusmerkintä	UL-EU (EN 62208)
Tarkastusmerkintä	UL-EU (EN 61439-1/-2)
Tarkastusmerkintä	UL-EU (EN 61439-1/-3)
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
