Kuvaus

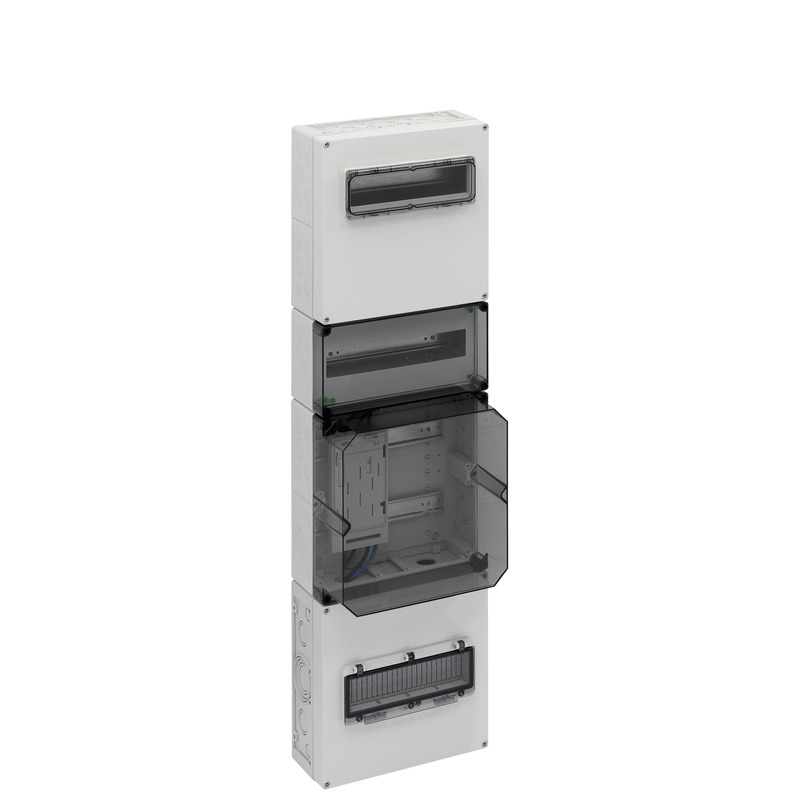

Mittauskeskus monimittausrakenteella DIN EN 61439-2/-3 mukaan., sinetöitävissä, pinta-asennukseen ei-mitatulla alueella, moduulikojeiden asennus DIN 43870-1:n mukaisesti, mittarin kytkentäjohdot (5-nap.) TN-S-verkoille, käytöstä sovittava erikseen paikallisen verkkoyhtiön kanssa, sulku- ja suojatulpalla, sisältää tuuletusventtiili (IPx4) kondensioveden vähentämiseksi, sulkutulpalla, suojatulpilla, mukana tuuletustventtiilit IP44 kondensioveden vähentämiseksi
Ylempi kytkentätila, 300 mm, varustettu 35 mm:n DIN-asennuskiskolla syötön haaroitusliittimen HA25-53 (tarvike) kiinnitystä varten sekä tila saranoidulla ikkunalla 12TE moduulikojeita varten. Mukana PE/N-liitoskisko jossa kolme ruuviliitintä 2,5–16 mm² ja 14 jousiliitintä 1,5–4 mm², Tila lisäkojeille, 150 mm, 12TE, varusteltu 35 mm:n DIN-asennuskiskolla verkkoyhtiön tai mittauspalveluntarjoajan ylimääräisiä moduulikojeita varten, varustettu sinetöitävällä sormisuojalla ja läpinäkyvällä kannella, Mittarikenttä, 300 mm, läpinäkyvällä kannella, yhdellä BKE-I:llä eHZ:lle, laajennettavissa toisella BKE-I:llä (huomioiden VDE AR-N 4100:n määräykset), Alempi kytkentätila, 300 mm, sinetöitävissä, 5-napaisella virtakiskojärjestelmällä, virtakiskojen väli 40 mm:n, CU12x5 mm, nimellisvirta 160 A, lcw= 25 kA (0,2 s), virtakiskoliittimet, N- ja PE-johtimelle, CU-johtimelle 16–35 mm², saranoidulla ikkunalla 12TE johdonsuojakatkaisijoiden käyttöä varten ja lisätilaksi ylijännitesuojille, kaapelin läpivienti holkkitiivisteellä (IP65, tarvike) tai porrastiivisteellä M40 (IP55, sisältyy) kautta
