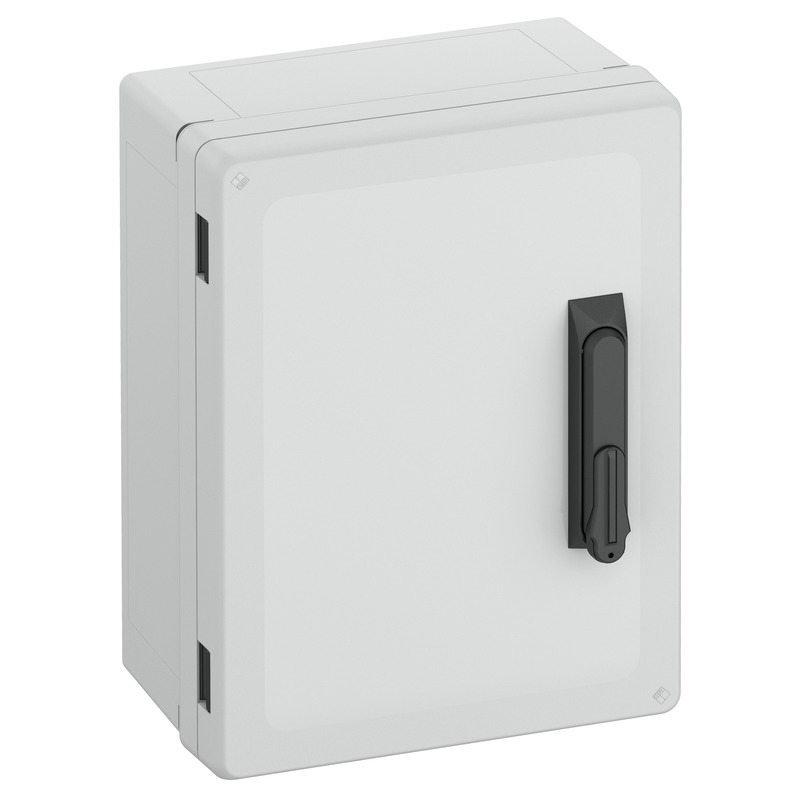

Kytkentäkaappi

GEOS-S 3040-18-o/SH

Tuotenumero: 72043401 | Mitat: 300 x 400 x 180 mm

E-numero: 3429408

Kytkentäkaappi, sopii asennettavaksi vaativiin ympäristöihin ja suojaamattomiin ulkotiloihin, kotelo ja runko: lasikuituvahvistettu polykarbonaatti, harmaa, vastaava kuin RAL 7035, ovi: Polykarbonaatti.
Kääntövipu profiilipuolisylinterin kiinnittämiseen DIN-normin 18252 mukaisesti

harmaalla ovella

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	1000 V
Nimellisjännite DC	1500 V
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
tuuletettu	ei
UL Type Rating	4X, 12/12K

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	300 mm
Pituus	400 mm
Korkeus	180 mm
Sisäpituus	371 mm
Sisäleveys	271 mm
Sisäkorkeus	158 mm
Paino	3.996 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Palokäyttäytyminen UL 50/UL 746C:n muk.	verrattavissa 5 VA:aan
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinäasennus
Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Laippaversio	ei
Laajennettavissa	ei
Lukitusmekanismi	2-piste, kääntövipu
kiinnityskohdat kannessa	kyllä
Yläosan tyyppi	Ovi
Lukkopesä	ilman

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Sales Information

EAN	4013902646036
Packing Unit Code	CT
ETIM Class	EC000261
Tullitariffinumero	85389099

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti
Sisäänviennin materiaali	ei relevantti
Tiivisteen materiaali	Silikoni
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu

Sertifikaatit

Tarkastusmerkintä	UL-EU (EN 62208)
Tarkastusmerkintä	UL-EU (EN 61439-1/-2)
Tarkastusmerkintä	UL-EU (EN 61439-1/-3)
Tarkastusmerkintä	UL-EU (EN 61439-1 & EN IEC 61439-7)
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)
