#97700201 | Mitat: 116 x 111 x 61 mm

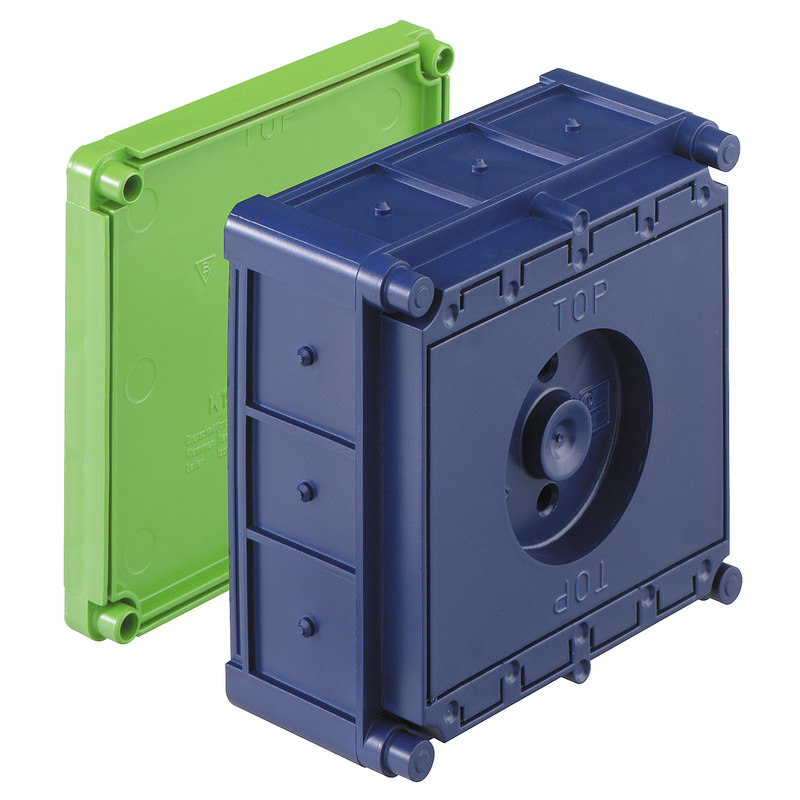

Asennuskotelo

K15 EK

lue lisää

Määritä

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

Asennuskotelo, soveltuu liitäntärasiaksi suurella liitintilalla, ruuvivälit 2 x 83,5 mm (3 9/32 tuumaa) ja 1 x 100 mm, täyttää AFI-standardin, "American Standard" -laitteiden asennukseen. NEMA Publ. NO.OS 1, vastaa »''4" neliölaatikkoa" kahdelle yksikölle, yhdistettävissä, Suojaluokiteltu IP30, Nimelliseristysjännite: 400V AC, Halogeeniton

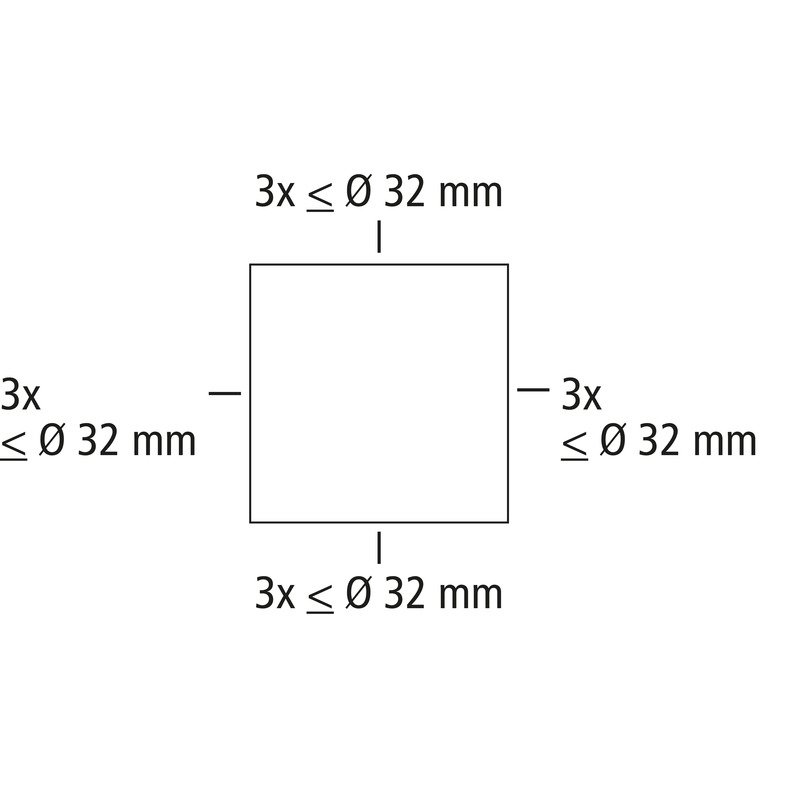

Spelsberg HM-UNI-magneettiin (97929901), Magneetti- tai naulakiinnitys, kalvo rei'itystä varten, Tiiveysalue M16 - M32, tuki spar-yhteensopiva

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	400 V
Kotelointiluokka	IP30
Soveltuu	Betonirakennus
UL Type Rating	ei tied.

Värit

Kannen väri	muut

Mitat

Leveys	116 mm
Pituus	111 mm
Korkeus	61 mm
Paino	0.1016 kg

Materiaalin ominaisuudet

Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	650 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Kiinnitystapa	Magneetti- tai naulakiinnitys

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	- %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C

Myyntitiedot

EAN	4013902200078
ETIM-luokka	EC002601
Tullitariffinumero	39269097
Vähimmäistilausmäärä	30

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902348497
Leveys	0.372 m
Paino	3.438 kg
Korkeus	0.372 m
Määrä	30 osat
Syvyys	0.262 m

Kuormalava

EAN / GTIN	4013902348503
Leveys	0.8 m
Paino	141.768 kg
Korkeus	1.65 m
Määrä	1080 osat
Syvyys	1.2 m

Kappale

EAN / GTIN	4013902200078
Leveys	0.116 m
Paino	0.1016 kg
Korkeus	0.061 m
Määrä	1 osat
Syvyys	0.111 m
