#97700101 | Mitat: 111 x 71 x 61 mm

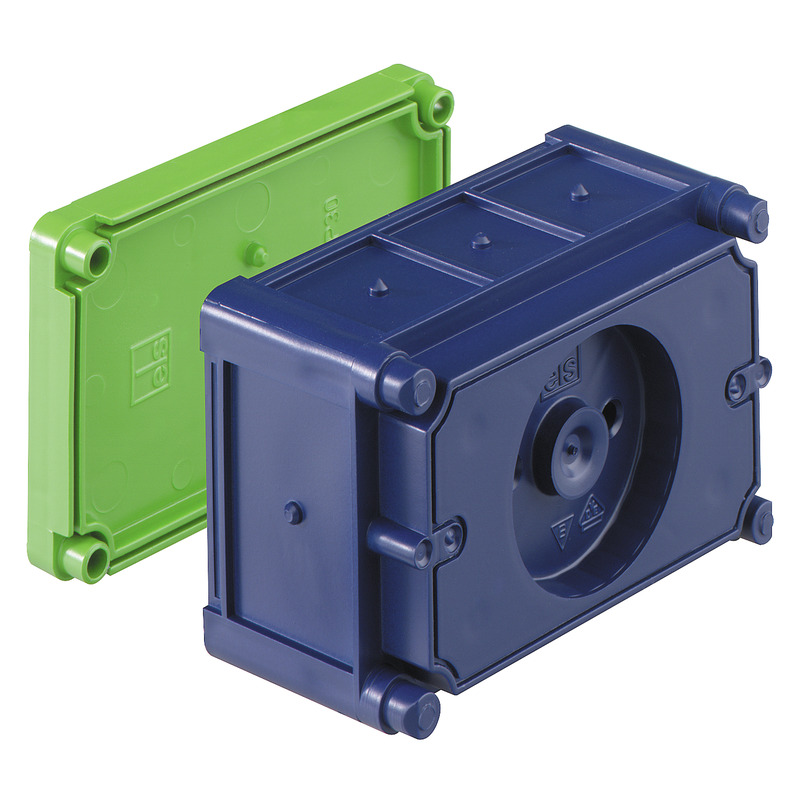

Asennuskotelo

K0 EK

Asennuskotelo, sopii kytkentärasiaksi, ruuvivälit 83,5 mm (3 9/32 tuumaa) ja 100 mm, täyttää AFI-standardin, "American Standard 432" -asennukseen, laitteet NEMA Publ. NO.OS 1, yhdistettävä,...

lue lisää

Määritä

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

Asennuskotelo, sopii kytkentärasiaksi, ruuvivälit 83,5 mm (3 9/32 tuumaa) ja 100 mm, täyttää AFI-standardin, "American Standard 432" -asennukseen, laitteet NEMA Publ. NO.OS 1, yhdistettävä, Suojaluokiteltu IP30, Nimelliseristysjännite: 400V AC, Halogeeniton

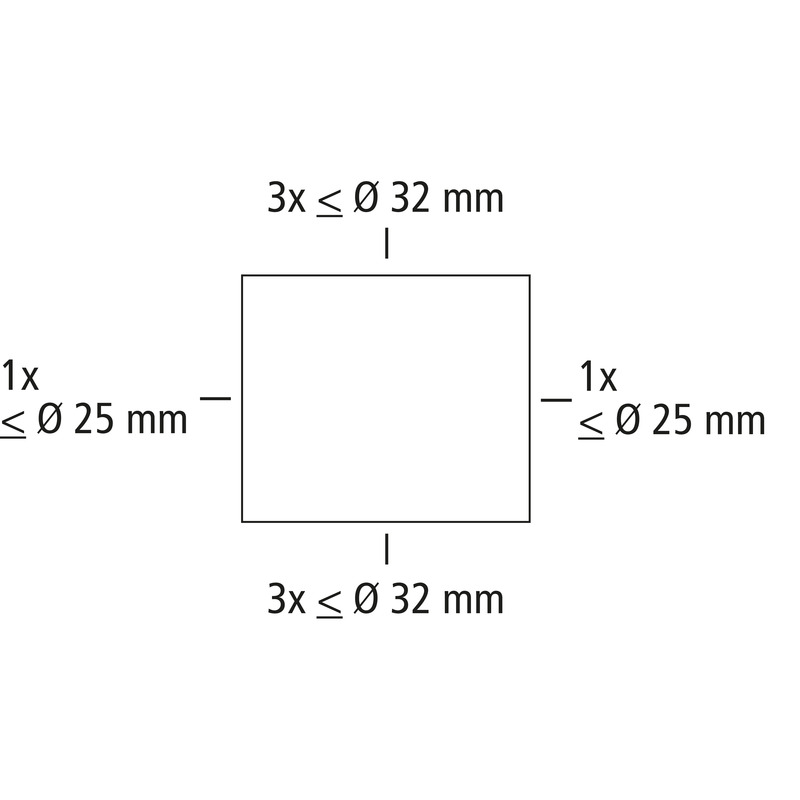

Spelsberg HM-UNI-magneettiin (97929901), Magneetti- tai naulakiinnitys, kalvo rei'itystä varten, Tiiveysalue M16 - M25, tuki spar-yhteensopiva

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	400 V
Kotelointiluokka	IP30
Soveltuu	Betonirakennus
UL Type Rating	ei tied.

Värit

Kannen väri	muut

Mitat

Leveys	111 mm
Pituus	71 mm
Korkeus	61 mm
Paino	0.066 kg

Materiaalin ominaisuudet

Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	650 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Kiinnitystapa	Magneetti- tai naulakiinnitys

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	- %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C

Myyntitiedot

EAN	4013902200061
ETIM-luokka	EC002601
Tullitariffinumero	39269097
Vähimmäistilausmäärä	50

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902348473
Leveys	0.372 m
Paino	3.69 kg
Korkeus	0.372 m
Määrä	50 osat
Syvyys	0.262 m

Kuormalava

EAN / GTIN	4013902348480
Leveys	0.8 m
Paino	150.84 kg
Korkeus	1.65 m
Määrä	1800 osat
Syvyys	1.2 m

Kappale

EAN / GTIN	4013902200061
Leveys	0.111 m
Paino	0.066 kg
Korkeus	0.061 m
Määrä	1 osat
Syvyys	0.071 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

BIM-data

Lisävarusteet

LiitinkiskoAbox 025/040 KLS-2,5²/4²

Liitinkisko

Abox 025/040 KLS-2,5²/4²

Tuotenumero 84000401

5-napainen – 2,5/4 mm²

Kytkentäliitin standardin DIN EN 60998 mukaan (VDE 0613), U_i=690V

IBT lisätarvikkeetHFL

IBT lisätarvikkeet

HFL

Tuotenumero 97925001

Tukilaippa, Ø 50 mm, muovia

Kiinnitystarvikkeet muovi-/teräsmuoteille

IBT lisätarvikkeetHM-UNI

IBT lisätarvikkeet

HM-UNI

Tuotenumero 97929901

Magneettikiinnike, Ø 50 mm, voimakas, vetovoima 300 +/- 20 N=30kp

Kiinnitystarvikkeet teräsmuoteille

PeitekansiK0 VD

Peitekansi

K0 VD

Tuotenumero 97710001

Peitekansi, valkoinen, itsesammuva, asennuskoteloille

AsennustukiK0 K15 BL

Asennustuki

K0 K15 BL

Tuotenumero 97953201

Asennustukia 2 kpl per kotelo

Asennustuki koteloiden K0 EK ja K15 EK kiinnitykseen betonimuoteissa, kojerasiaa kohti tarvitaan 2...

PorrasporaLFR

Porraspora

LFR

Tuotenumero 19599501

Porraspora: M16-32, reiän koko: 16,5-32,5 mm

Reikäpora

JatkomuhviRVB 20

Jatkomuhvi

RVB 20

Tuotenumero 97022001

Taipuisille putkille M20

Jatkomuhvi vedonpoistolla, harmaa, soveltuu taipuisille sähköasennusputkille

JatkomuhviRVB 25

Jatkomuhvi

RVB 25

Tuotenumero 97022501

Taipuisille putkille M25

Jatkomuhvi vedonpoistolla, harmaa, soveltuu taipuisille sähköasennusputkille

JatkomuhviRVB 32

Jatkomuhvi

RVB 32

Tuotenumero 97023201

Taipuisille putkille M32

Jatkomuhvi vedonpoistolla, harmaa, soveltuu taipuisille sähköasennusputkille

JatkomuhviRVB 40

Jatkomuhvi

RVB 40

Tuotenumero 97024001

Taipuisille putkille M40

Jatkomuhvi vedonpoistolla, harmaa, soveltuu taipuisille sähköasennusputkille

ReikäpihditIBT LZA-OE

Reikäpihdit

IBT LZA-OE

Tuotenumero 97810001

ilman reikämeistiä

Reikäpihdit, rei’itystyökalu sopivien läpivientien luomiseen rasioissa, rei’itys aina 1-3 mm...

ReikäpihditIBT LZA-18

Reikäpihdit

IBT LZA-18

Tuotenumero 97811801

18 mm:n reikämeistillä M20 putkille

Reikäpihdit, rei’itystyökalu sopivien läpivientien luomiseen rasioissa, rei’itys aina 1-3 mm...

ReikäpihditIBT LZA-23

Reikäpihdit

IBT LZA-23

Tuotenumero 97812301

23 mm:n reikämeistillä M25 putkille

Reikäpihdit, rei’itystyökalu sopivien läpivientien luomiseen rasioissa, rei’itys aina 1-3 mm...

ReikämeistiIBT STE-LST/14

Reikämeisti

IBT STE-LST/14

Tuotenumero 97881401

Reikämeistit LST rei´ittäjälle

ReikämeistiIBT STE-LST/18

Reikämeisti

IBT STE-LST/18

Tuotenumero 97881801

Reikämeistit LST rei´ittäjälle

ReikämeistiIBT STE-LST/23

Reikämeisti

IBT STE-LST/23

Tuotenumero 97882301

Reikämeistit LST rei´ittäjälle

ReikämeistiIBT STE-LST/30

Reikämeisti

IBT STE-LST/30

Tuotenumero 97883001

Reikämeistit LST rei´ittäjälle

ReikämeistiIBT STE-LST/39

Reikämeisti

IBT STE-LST/39

Tuotenumero 97883901

Reikämeistit LST rei´ittäjälle

ReikämeistiIBT STE-LZA 10

Reikämeisti

IBT STE-LZA 10

Tuotenumero 97891001

Reikämeistit varaosaksi tai laajennustarpeeseen IBT LZA reikäpihdeille

ReikämeistiIBT STE-LZA/14

Reikämeisti

IBT STE-LZA/14

Tuotenumero 97891401

Reikämeistit varaosaksi tai laajennustarpeeseen IBT LZA reikäpihdeille

ReikämeistiIBT STE-LZA/18

Reikämeisti

IBT STE-LZA/18

Tuotenumero 97891801

Reikämeistit varaosaksi tai laajennustarpeeseen IBT LZA reikäpihdeille

ReikämeistiIBT STE-LZA/23

Reikämeisti

IBT STE-LZA/23

Tuotenumero 97892301

Reikämeistit varaosaksi tai laajennustarpeeseen IBT LZA reikäpihdeille

ReikämeistiIBT STE-LZA 30

Reikämeisti

IBT STE-LZA 30

Tuotenumero 97893001

Reikämeistit varaosaksi tai laajennustarpeeseen IBT LZA reikäpihdeille

LaajennustyökaluWED

Laajennustyökalu

WED

Tuotenumero 97915501

Alueelle Ø 9–25 mm

Laajennustyökalu, avuksi putkien asentamiseen

Rei´ityskoneLST

Rei´ityskone

LST

Tuotenumero 97916201

18 mm ja 23 mm reikämeisteillä, sekä laajennustyökalu

Rei´ittäjä suuria määriä varten elementtitehtaissa, kiinnitysjalustassa

IBT lisätarvikkeetNAS-AL

IBT lisätarvikkeet

NAS-AL

Tuotenumero 97924001

Naulatulppa, alumiinia 40 mm, muoviholkilla rasioiden kiinnittämiseksi...

Kiinnitystarvikkeet teräsmuoteille

IBT lisätarvikkeetNA-AL

IBT lisätarvikkeet

NA-AL

Tuotenumero 97924201

Alumiininaula, 40 mm pitkä, uritettu

Kiinnitystarvikkeet puu- / muovimuoteille, paikallavalettaviin betonimuotteihin, ankarissa...

IBT lisätarvikkeetNA-AL/gl

IBT lisätarvikkeet

NA-AL/gl

Tuotenumero 97924301

Alumiininaula, 40 mm pitkä, sileä

Kiinnitystarvikkeet puu- / muovimuoteille, paikallavalettaviin betonimuotteihin, ankarissa...

IBT lisätarvikkeetANSW

IBT lisätarvikkeet

ANSW

Tuotenumero 97926001

Hitsiruuvi M6 x 10 mm, rasioiden edullinen ja turvallinen kiinnitys,...

Kiinnitystarvikkeet teräsmuoteille

TäyttöpalaSTH-ELP

Täyttöpala

STH-ELP

Tuotenumero 97953601

Täyttöpala, Ø 6 mm, kun tukitangon säätö on tarpeen, (käytetään STH-STU lisätukien kanssa)

TukitankoSTH 70
