#97071601 | Mitat: 126 x 86 x 57 mm

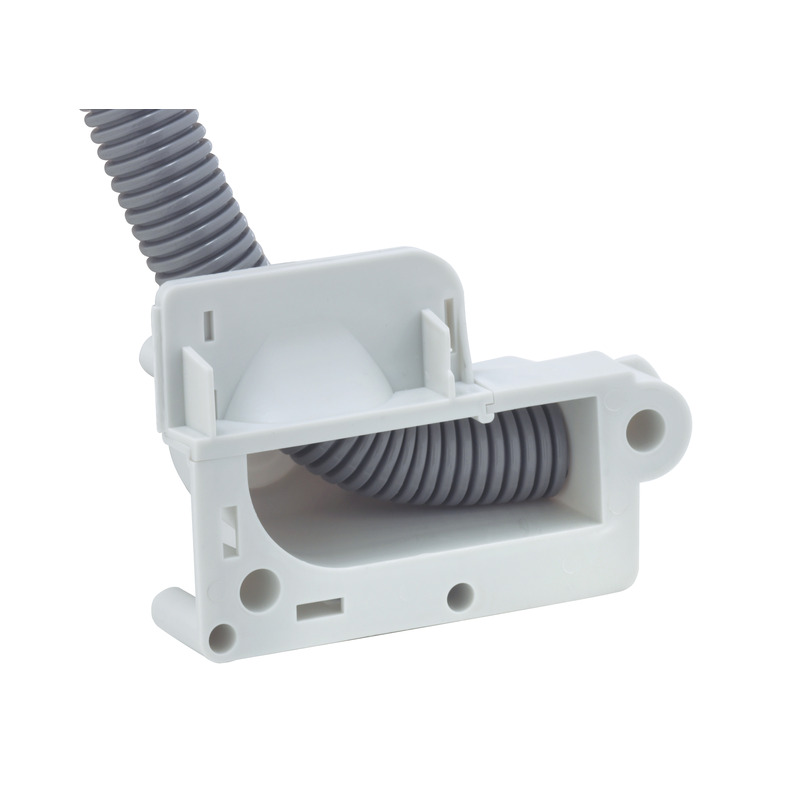

Kiinnitysholkki

UVA 90

Kiinnitysholkki, yksinkertaisiin putkien siirtoihin seinissä ja katoissa tai putkien reitittämiseen rappausten alle. Sisääntulot putkille M25 asti. soveltuu liimakiinnitykseen ja vastakkaiseen...

lue lisää

Määritä

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

Kiinnitysholkki, yksinkertaisiin putkien siirtoihin seinissä ja katoissa tai putkien reitittämiseen rappausten alle. Sisääntulot putkille M25 asti. soveltuu liimakiinnitykseen ja vastakkaiseen suojukseen (käytettäessä tukisäletekniikkaa, huomioi tarkasti, että: (tukipalkin pituus = seinämän paksuus miinus 2 cm), Nimelliseristysjännite: 400V AC, Halogeeniton

Liimakiinnitys tai naulakiinnitys, Tiiveysalue M20 - M25, tuki spar-yhteensopiva

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	400 V
Soveltuu	Betonirakennus

Mitat

Leveys	126 mm
Pituus	86 mm
Korkeus	57 mm
Paino	0.05 kg

Materiaalin ominaisuudet

Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	650 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Kiinnitystapa	Liimakiinnitys tai naulakiinnitys

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	- %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C

Myyntitiedot

EAN	4013902905430
ETIM-luokka	EC002328
Tullitariffinumero	39269097
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902347025
Leveys	0.79 m
Paino	5.75 kg
Korkeus	0.29 m
Määrä	90 osat
Syvyys	0.39 m

Kuormalava

EAN / GTIN	4013902347032
Leveys	0.8 m
Paino	121.5 kg
Korkeus	1.89 m
Määrä	1620 osat
Syvyys	1.2 m

Kappale

EAN / GTIN	4013902905430
Leveys	0.126 m
Paino	0.05 kg
Korkeus	0.057 m
Määrä	1 osat
Syvyys	0.086 m

Lataukset

Lataa Tietosivu

Lataa Tietosivu (97071601.pdf)

Mittalehti

Mittapiirros pdf (45 KB)

Mittapiirros dxf (377 KB)

Mittapiirros dwg (88 KB)

Mittapiirros jpg (927 KB)

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

BIM-data
