#49048501 | E-numero: 1622150 | Mitat: 440 x 320 x 179 mm
kytkentäkotelona

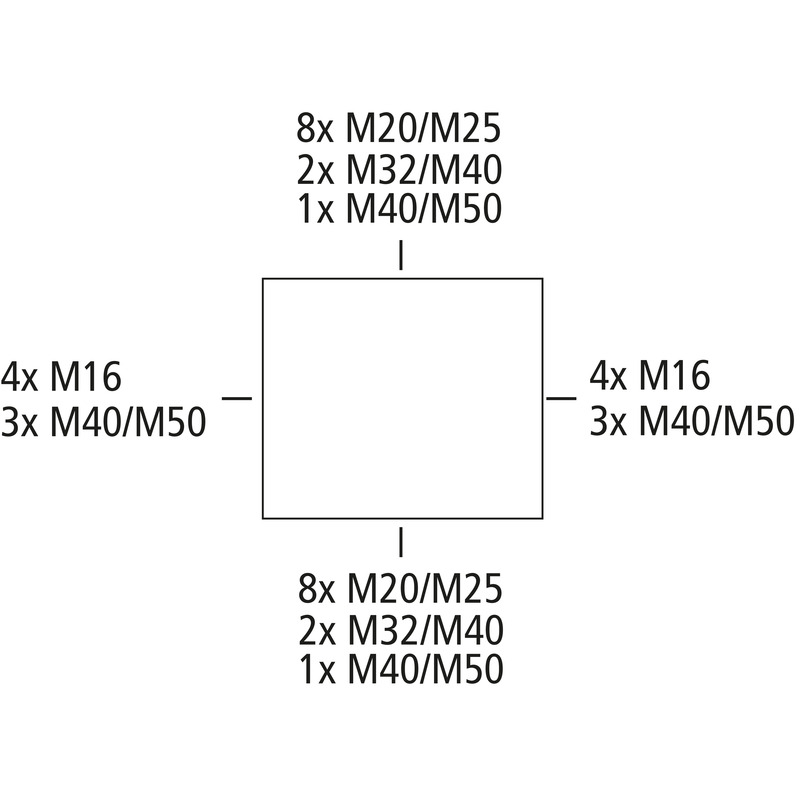

kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 150 mm², Ui=690 V AC, Metriset läpilyöntiaihiot, M16/M20/M25/M32/M40/M50, (24 Sivuilla), Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille
harmaa, erityisellä ruuviliittimellä johtimen sisääntuloa varten, 4-napainen - 150² (16 - 150 mm², CU/AL)
| Nimellisjännite AC | 690 V |
|---|---|
| Johtimen max poikkipinta-ala | 150 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP65 |
| Napojen lukumäärä | 4 |
| UL Type Rating | ei tied. |
| Pohja-osan väri | harmaa |
|---|---|
| Kannen väri | harmaa |
| Leveys | 440 mm |
|---|---|
| Pituus | 320 mm |
| Korkeus | 179 mm |
| Paino | 6.848 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Hehkulangan syttyvyys | 960 °C (EN 60695-2-11) |
| Kiinnitystapa | Seinä-/kattoasennus |
|---|---|
| Iskunkestävyysluokka | IK08 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.7 Nm |
| Kiinnitys | Sisäiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -35 °C |
| Ympäristön lämpötila max. | 80 °C |
| Ympäristön lämpötila 24h | 60 °C |
| Asennuspaikka | katettu ulkotila |
| EAN | 4013902311941 |
|---|---|
| ETIM-luokka | EC002600 |
| Tullitariffinumero | 85369095 |
| Vähimmäistilausmäärä | 1 |
| Pohja-osan materiaali | Polykarbonaatti |
|---|---|
| Kannen materiaali | Polykarbonaatti, lasikuituvahvistettu |
| Tiivisteen materiaali | Polyuretaani |
| Kansiruuvin materiaali | Polyamidi, lasikuituvahvistettu |
| EAN / GTIN | 4013902311941 |
|---|---|
| Leveys | 0.455 m |
| Paino | 7.238 kg |
| Korkeus | 0.27 m |
| Määrä | 1 osat |
| Syvyys | 0.335 m |
| EAN / GTIN | 4013902311958 |
|---|---|
| Leveys | 0.8 m |
| Paino | 307.52 kg |
| Korkeus | 1.74 m |
| Määrä | 40 osat |
| Syvyys | 1.2 m |
Tarjottu teksti
(49048501.TXT 806 B)
Kirjaudu sisään ladataksesi tarjousasiakirjat.
CAD-tiedot
(Lataa 3D-CAD-data)
Kirjaudu sisään ladataksesi tarjousasiakirjat.
Liitin
AKL 125
Tuotenumero 07612501
250 A, CU-johtimille 1x (35-150)re/rm/se/sm, 2x (16-70)re/rm/se/sm,...
Kytkentäliitin, 1-napainen, laajennettavissa, yksi- ja monijohtimisille johdoille ja laminoidulle...
Kaapelin läpivienti
GKE 32
Tuotenumero 07303201
Kotelon laippa 320 mm sivulle, Ø 2 x 75 mm:n kaapeleille
Kaapelin sisäänvientilaippa kaapeleille Ø 75 mm:iin asti, 2 x laipan kiinnitin (GFV)
Kaapelin läpivienti
GKE 43
Tuotenumero 07304301
Kotelon laippa 440 mm sivulle, Ø 3 x 75 mm:n kaapeleille
Kaapelin sisäänvientilaippa kaapeleille Ø 75 mm:iin asti, 2 x laipan kiinnitin (GFV)
tyhjä kotelo
GTi 1-g
Tuotenumero 01040101
harmaalla kannella
Tyhjä kotelo, 3 x kotelon yhdistystanko (GGV)
Vedonpoisto
GZE 3
Tuotenumero 07300301
Kotelon laippa 320 mm sivulle, Ø 1 x 75 mm:n kaapelille
Johdon vedonpoisto johtosisäänvienneille GKE 32 ja GKE 43, johtimille enint. Ø 75 mm
Laippaolake
GFG 3
Tuotenumero 07280301
Kotelon laippa 320 mm sivulle, tiivisteellä
Laippaolake tiivisteellä irti sahattujen olakkeiden korvaamiseen yhteen liitetyissä koteloissa
Kiinnityskorvake
GAB-ES
Tuotenumero 07030001
V2A, sarja = 4 kpl.
Kiinnityskorvakkeet, yksittäisten koteloiden asennukseen tai pienten laitteistojen asennukseen...
Tuuletusventtiili
BST M20/sw
Tuotenumero 26202001
musta
Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...
Tuuletusventtiili
BST M20
Tuotenumero 26242001
harmaa
Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...
kytkentäkotelona
Abox-i 1500-150²/5
Tuotenumero 49048601
harmaa, erityisellä ruuviliittimellä johtimen sisääntuloa varten,...
kytkentäkotelona, Suojaluokiteltu IP65, Nimellinen poikkipinta-ala 150 mm², Ui=690 V AC, Metriset...
