#43502001 | E-numero: 1622288 | Mitat: 252 x 252 x 120 mm

kytkentäkotelona

Abox Pro 350-35²/sw

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 35 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja...

lue lisää

Värivaihtoehdot

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

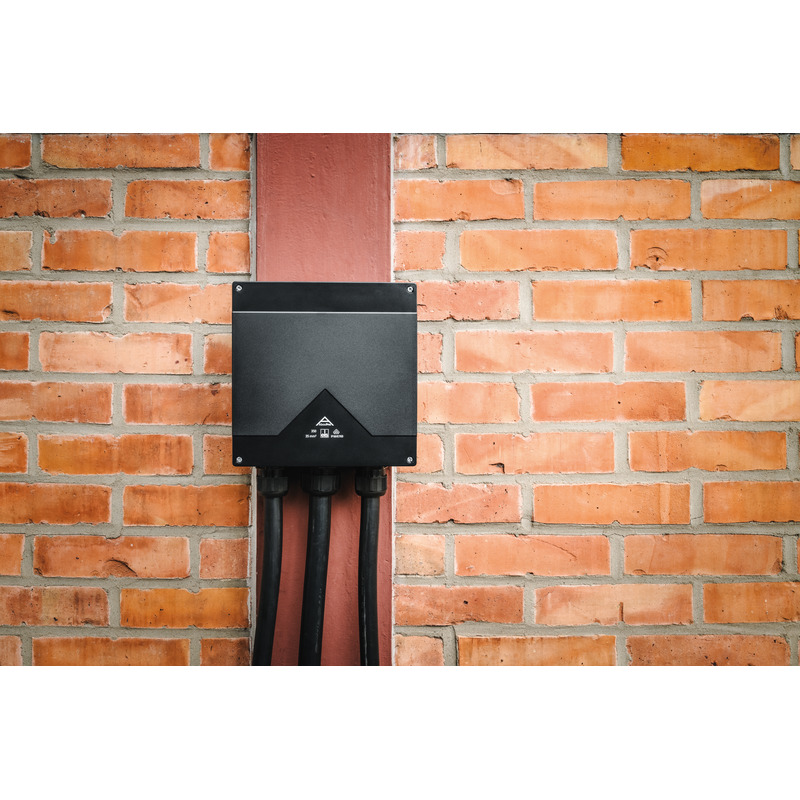

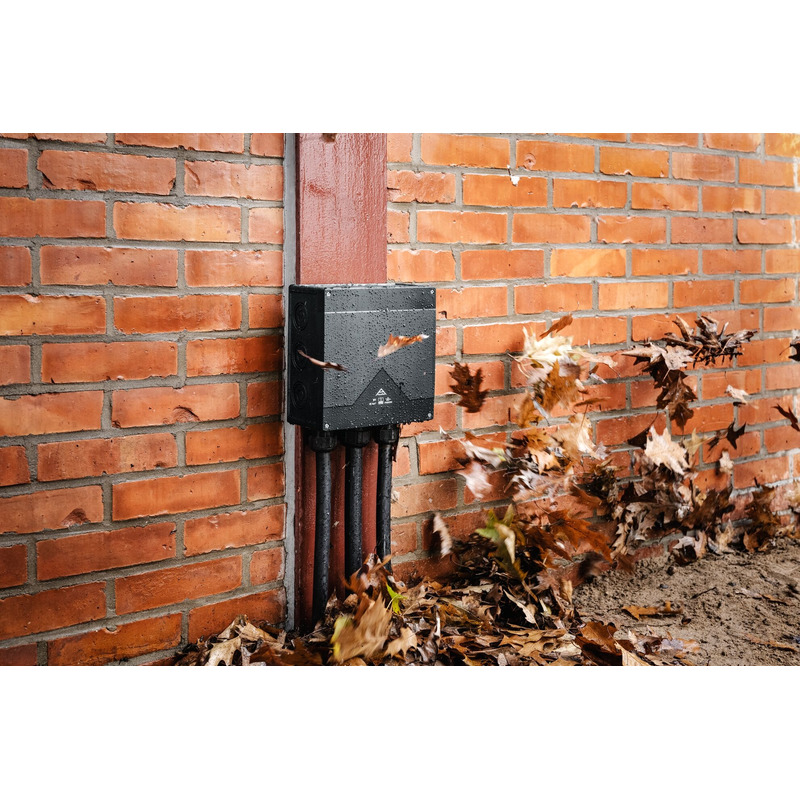

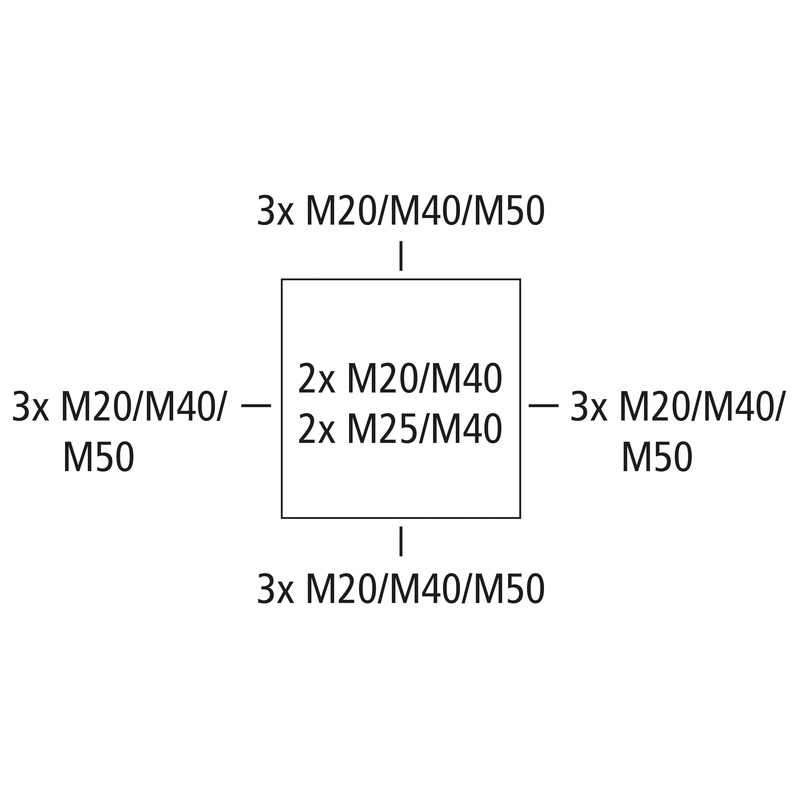

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 35 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M40/M50, (4 Takana, 12 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

musta, U_i=690 V AC, I_n=125 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen, 5-napainen – 35 mm², kiinnitettävä poikkileikkaus napaa kohti: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm². 4 x 35 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M40 tiivistysalue 17–28 mm, kannen putoamissuoja

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	10 mm²
Johtimen max poikkipinta-ala	35 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
Mitoitusvirta	125 Ampeeri
Liitintyyppi	Ruuviliitin
Napojen lukumäärä	5

Värit

Pohja-osan väri	musta
Kannen väri	musta

Mitat

Leveys	252 mm
Pituus	252 mm
Korkeus	120 mm
Sisäpituus	236 mm
Sisäleveys	236 mm
Sisäkorkeus	99 mm
Paino	1.4651 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys	960 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Myyntitiedot

EAN	4013902663330
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902663347
Leveys	0.383 m
Paino	4.6983 kg
Korkeus	0.281 m
Määrä	3 osat
Syvyys	0.258 m

Kuormalava

EAN / GTIN	4013902663354
Leveys	0.8 m
Paino	148.8541 kg
Korkeus	0.993 m
Määrä	81 osat
Syvyys	1.2 m

Kappale

EAN / GTIN	4013902663330
Leveys	0.252 m
Paino	1.4651 kg
Korkeus	0.12 m
Määrä	1 osat
Syvyys	0.252 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

HolkkitiivisteKVR M20-MGM/sw

Holkkitiiviste

KVR M20-MGM/sw

Tuotenumero 22702001

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M20-GDB/MGM/sw

Holkkitiiviste

KVR M20-GDB/MGM/sw

Tuotenumero 22702101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M40-MGM/sw

Holkkitiiviste

KVR M40-MGM/sw

Tuotenumero 22704001

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M50-MGM

Holkkitiiviste

KVR M50-MGM

Tuotenumero 22745001

Tiiveysalue 21 - 34,5 mm, Kierteen pituus 13 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

KaksoiskalvotiivisteDMS M20/sw

Kaksoiskalvotiiviste

DMS M20/sw

Tuotenumero 26002001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M40/sw

Kaksoiskalvotiiviste

DMS M40/sw

Tuotenumero 26004001

Tiivistysalue 17 - 28 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

AsennuslevyAbox MPI 350

Asennuslevy

Abox MPI 350

Tuotenumero 89513501

soveltuu Abox / Abox Pro 350

Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....

DIN-asennuskiskoAbox 250/350 NS35

DIN-asennuskisko

Abox 250/350 NS35

Tuotenumero 89533501

soveltuu Abox / Abox Pro 350

Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...

Liittimen pidinAbox 100 KH 2006 6²

Liittimen pidin

Abox 100 KH 2006 6²

Tuotenumero 89600601

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

LiitinkiskoAbox 250/350 KLS-25²/35²

Liitinkisko

Abox 250/350 KLS-25²/35²

Tuotenumero 89643501

yläkiinnitteinen ruuvillinen liitin Abox/Abox Pro 250/350 -malleihin,...

Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, U_i = 690 V. Asennettavaksi...

Pylväs-/putkikiinnityssarjaMABF 215-1

Pylväs-/putkikiinnityssarja

MABF 215-1

Tuotenumero 89604001

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 250...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

kansi putoamissuojaTG DVS-42

kansi putoamissuoja

TG DVS-42

Tuotenumero 18200601

soveltuu TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

kansi putoamissuoja varaosaksi, pakkaus = 10 kpl
