#41602001 | E-numero: 1622280 | Mitat: 182 x 182 x 90 mm

kytkentäkotelona

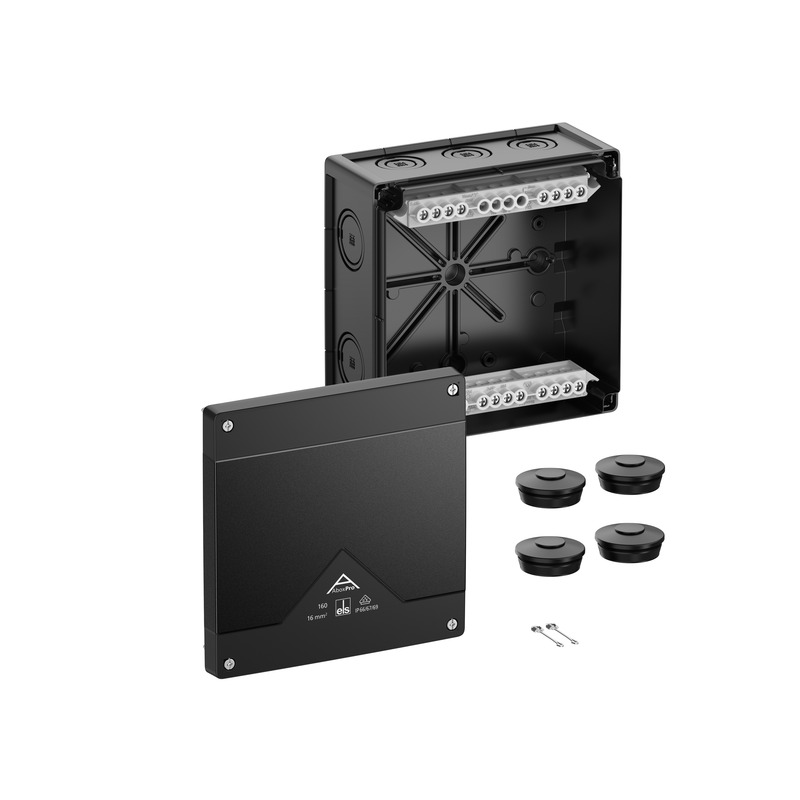

Abox Pro 160-16²/sw

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 16 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja...

lue lisää

Värivaihtoehdot

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

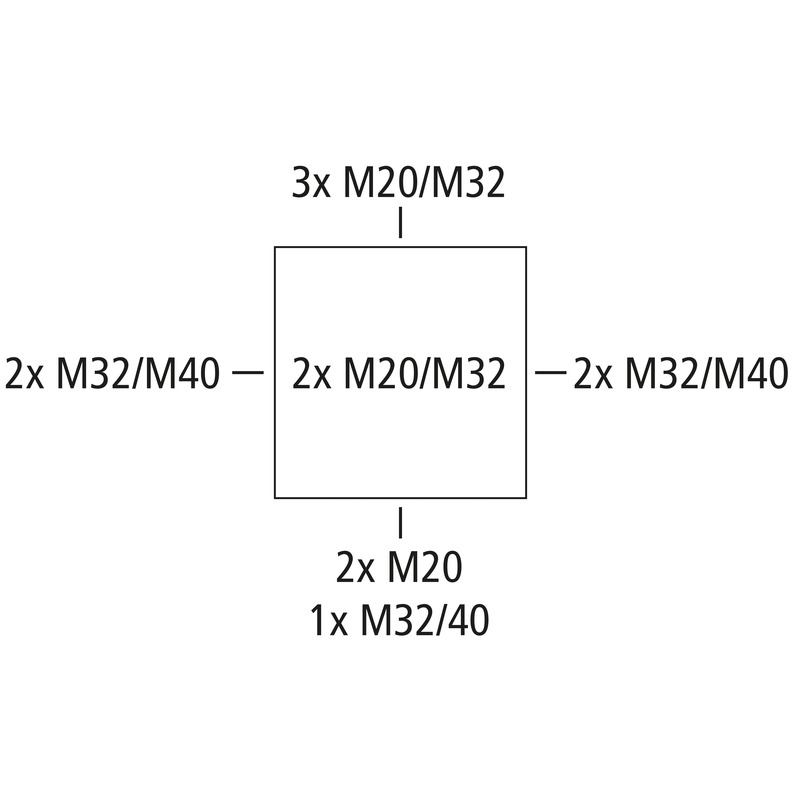

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 16 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M32/M40, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

musta, U_i=690 V AC, I_n=76 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen, 5-napainen – 16 mm², kiinnitettävä poikkileikkaus napaa kohti: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M40 tiivistysalue 17–28 mm, kannen putoamissuoja

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	4 mm²
Johtimen max poikkipinta-ala	16 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
Mitoitusvirta	76 Ampeeri
Liitintyyppi	Ruuviliitin
Napojen lukumäärä	5

Värit

Pohja-osan väri	musta
Kannen väri	musta

Mitat

Leveys	182 mm
Pituus	182 mm
Korkeus	90 mm
Sisäpituus	167 mm
Sisäleveys	167 mm
Sisäkorkeus	69 mm
Paino	0.8407 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys	960 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Myyntitiedot

EAN	4013902663781
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902663798
Leveys	0.471 m
Paino	8.857 kg
Korkeus	0.197 m
Määrä	10 osat
Syvyys	0.371 m

Kuormalava

EAN / GTIN	4013902663804
Leveys	0.8 m
Paino	234.568 kg
Korkeus	1.135 m
Määrä	240 osat
Syvyys	1.2 m

Kappale

EAN / GTIN	4013902663781
Leveys	0.182 m
Paino	0.8407 kg
Korkeus	0.09 m
Määrä	1 osat
Syvyys	0.182 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

HolkkitiivisteKVR M20-MGM/sw

Holkkitiiviste

KVR M20-MGM/sw

Tuotenumero 22702001

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M20-GDB/MGM/sw

Holkkitiiviste

KVR M20-GDB/MGM/sw

Tuotenumero 22702101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M32-MGM/sw

Holkkitiiviste

KVR M32-MGM/sw

Tuotenumero 22703201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

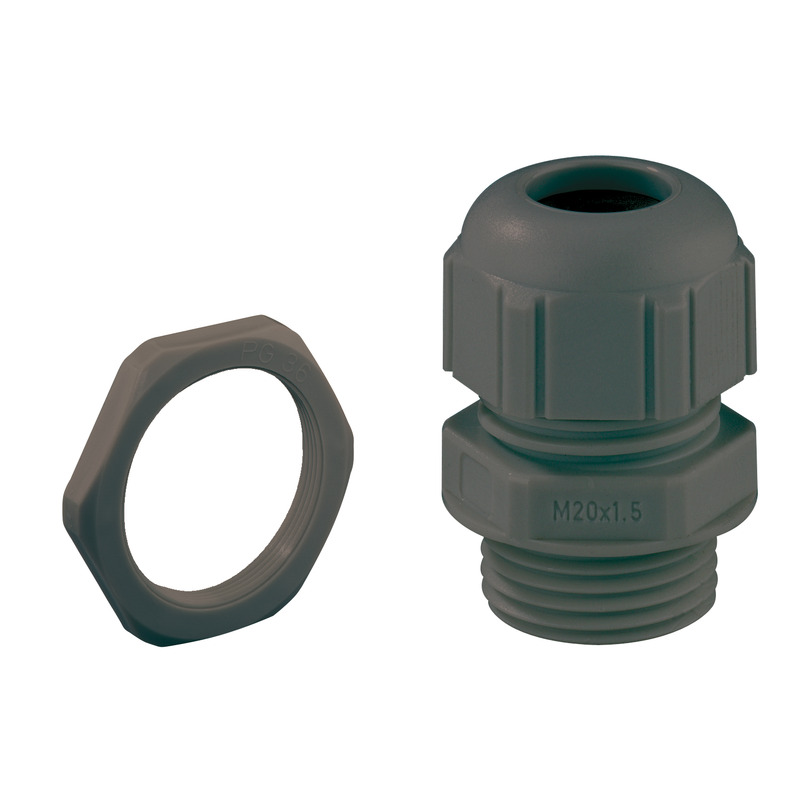

HolkkitiivisteKVR M40-MGM/sw

Holkkitiiviste

KVR M40-MGM/sw

Tuotenumero 22704001

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

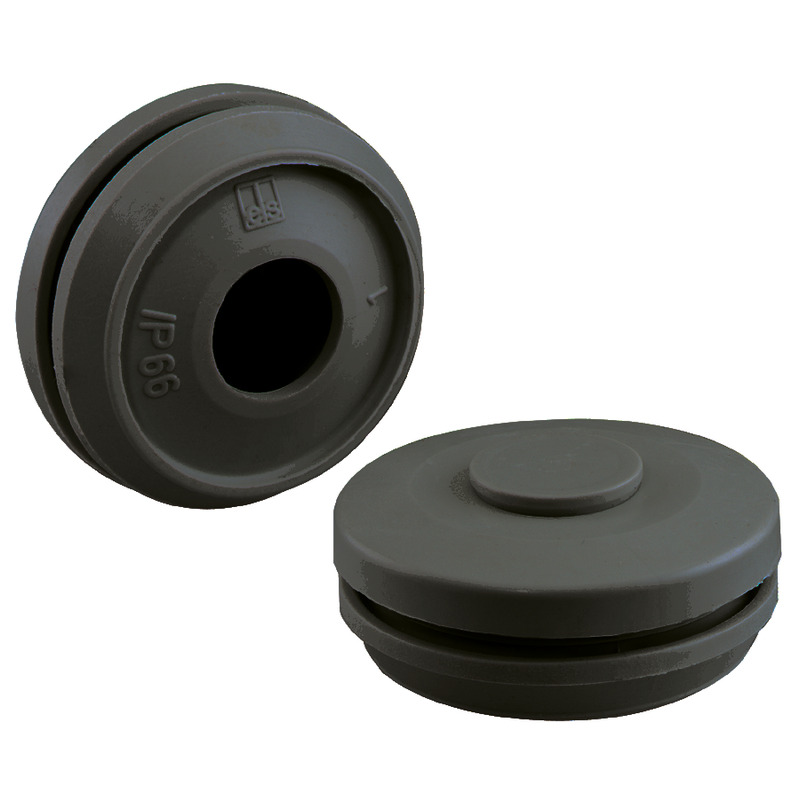

KaksoiskalvotiivisteDMS M20/sw

Kaksoiskalvotiiviste

DMS M20/sw

Tuotenumero 26002001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M32/sw

Kaksoiskalvotiiviste

DMS M32/sw

Tuotenumero 26003201

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M40/sw

Kaksoiskalvotiiviste

DMS M40/sw

Tuotenumero 26004001

Tiivistysalue 17 - 28 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

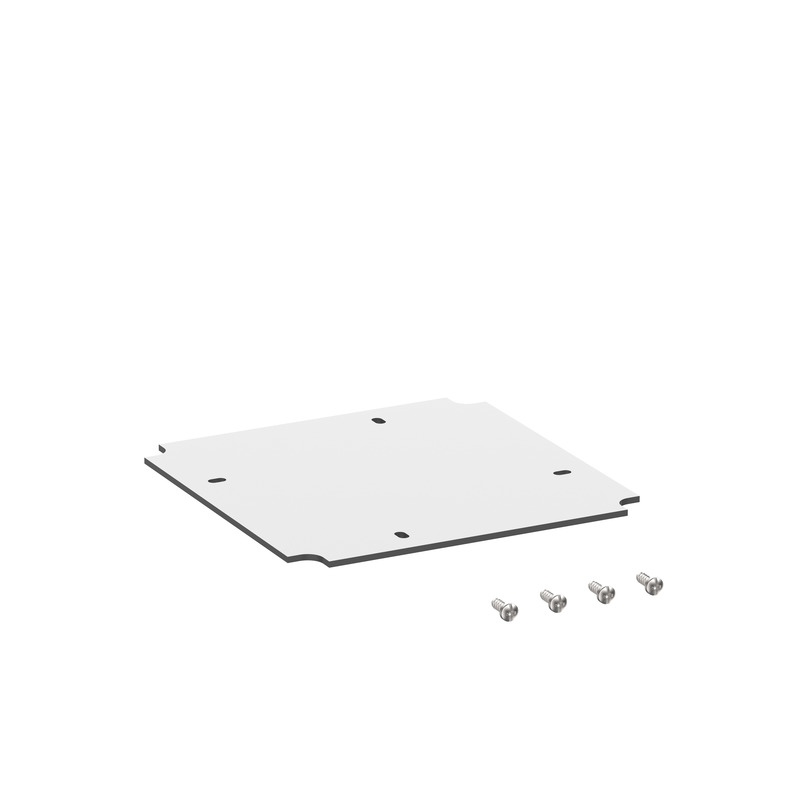

AsennuslevyAbox MPI 160

Asennuslevy

Abox MPI 160

Tuotenumero 89511601

soveltuu Abox / Abox Pro 160

Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....

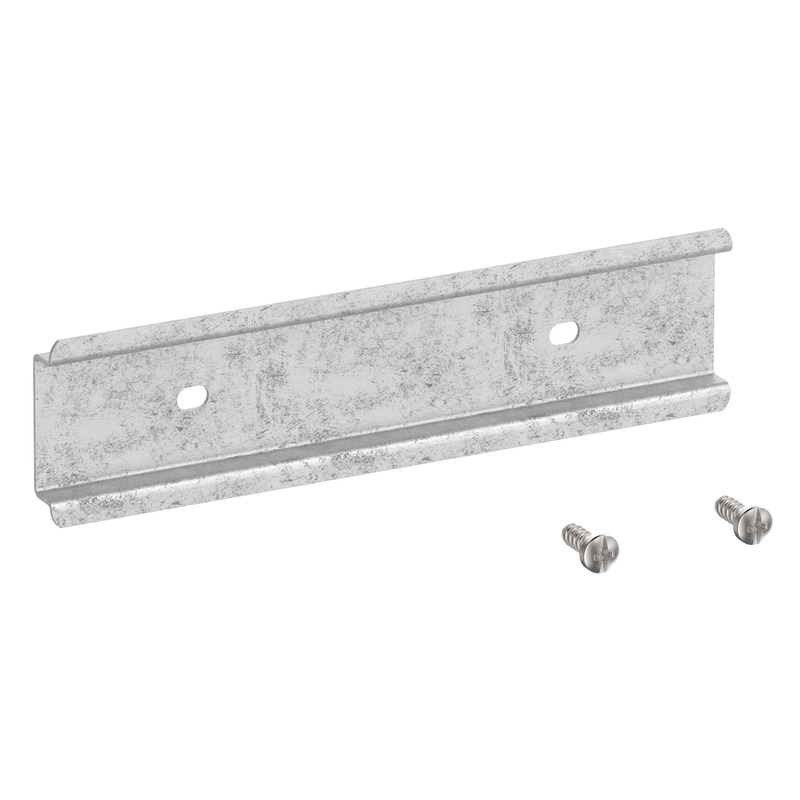

DIN-asennuskiskoAbox 160/250 NS35

DIN-asennuskisko

Abox 160/250 NS35

Tuotenumero 89531601

soveltuu Abox / Abox Pro 160

Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...

Liittimen pidinAbox 100 KH 2006 6²

Liittimen pidin

Abox 100 KH 2006 6²

Tuotenumero 89600601

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

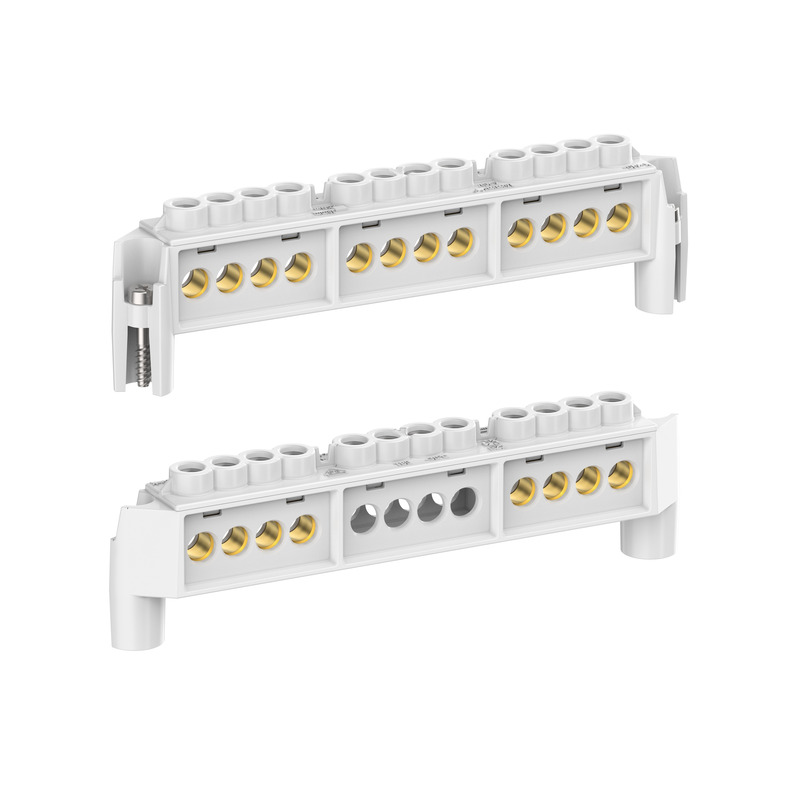

LiitinkiskoAbox 160 KLS-16²

Liitinkisko

Abox 160 KLS-16²

Tuotenumero 89641601

yläkiinnitteinen ruuvillinen liitin Abox/Abox Pro 160 -malleihin,...

Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, U_i = 690 V. Asennettavaksi...

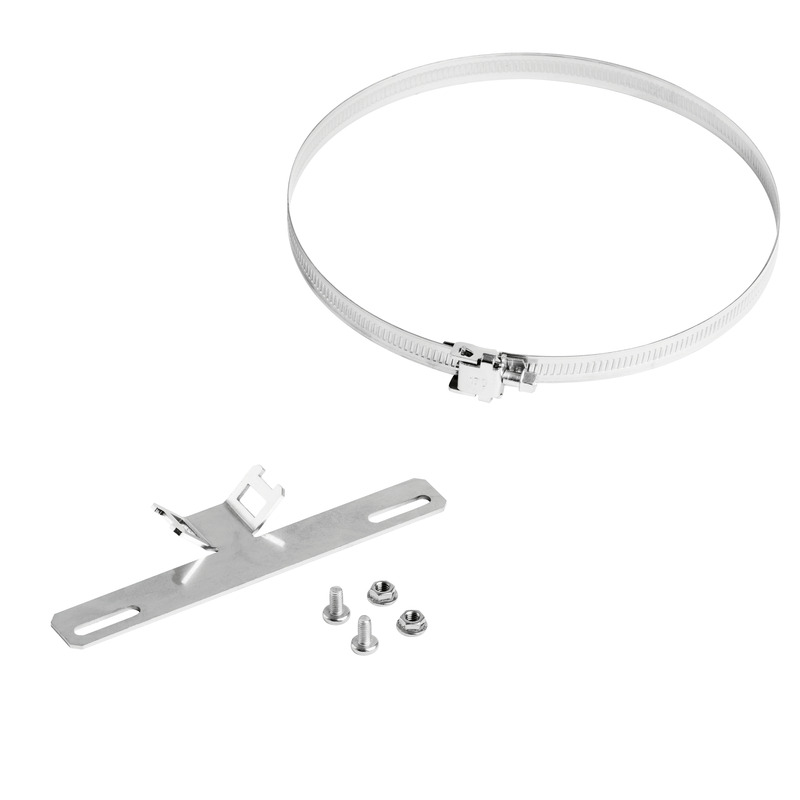

Pylväs-/putkikiinnityssarjaMABF 150-1

Pylväs-/putkikiinnityssarja

MABF 150-1

Tuotenumero 89603001

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 160,...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Kaapelihyllyn kiinnikeKTB 1-100 uusi

Kaapelihyllyn kiinnike

KTB 1-100

Tuotenumero 89602901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...

kansi putoamissuojaTG DVS-42

kansi putoamissuoja

TG DVS-42

Tuotenumero 18200601

soveltuu TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

kansi putoamissuoja varaosaksi, pakkaus = 10 kpl

Samankaltaiset tuotteet

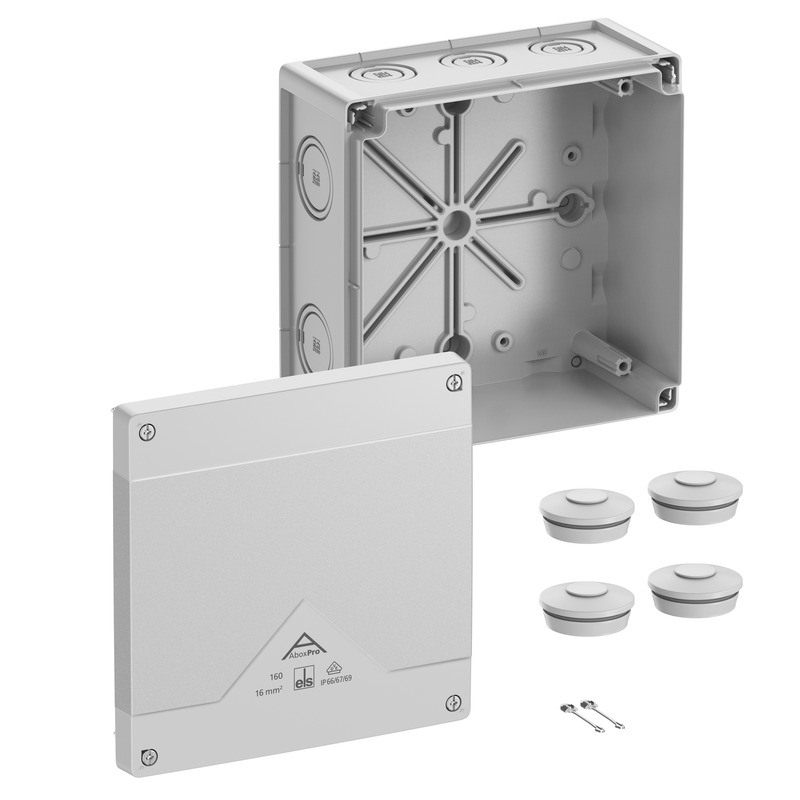

kytkentäkotelonaAbox Pro 160-L

kytkentäkotelona

Abox Pro 160-L

Tuotenumero 41640001

harmaa, U_i=1000 V AC, ilman liittimiä

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 16 mm², Sertifioitu VDE...

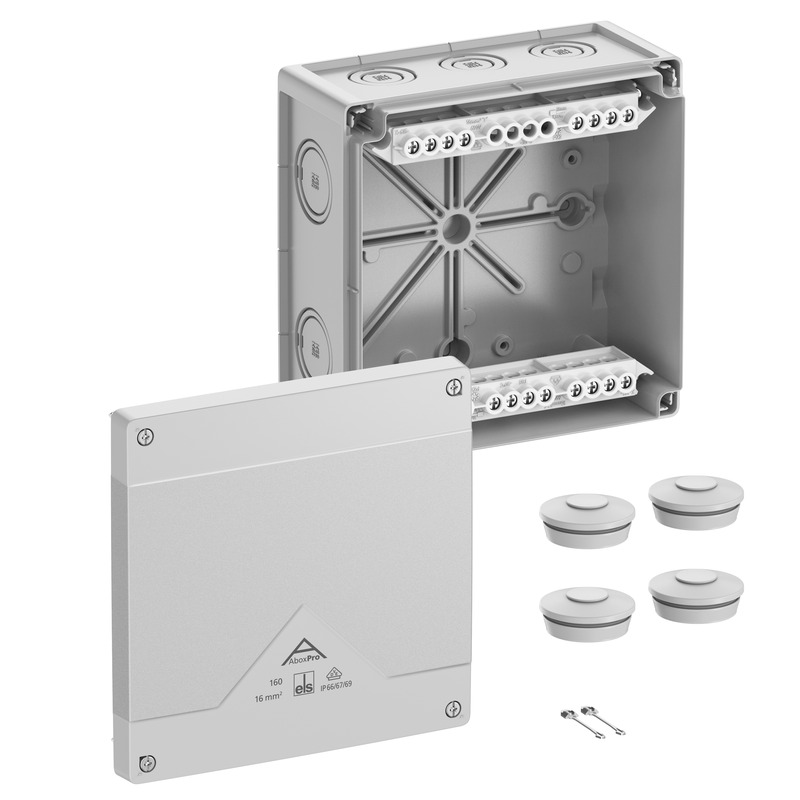

kytkentäkotelonaAbox Pro 160-16²

kytkentäkotelona

Abox Pro 160-16²

Tuotenumero 41642001

harmaa, U_i=690 V AC, I_n=76 Ampeeri, sis. yläkiinnitteisen ruuvillisen...

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 16 mm², Sertifioitu VDE...

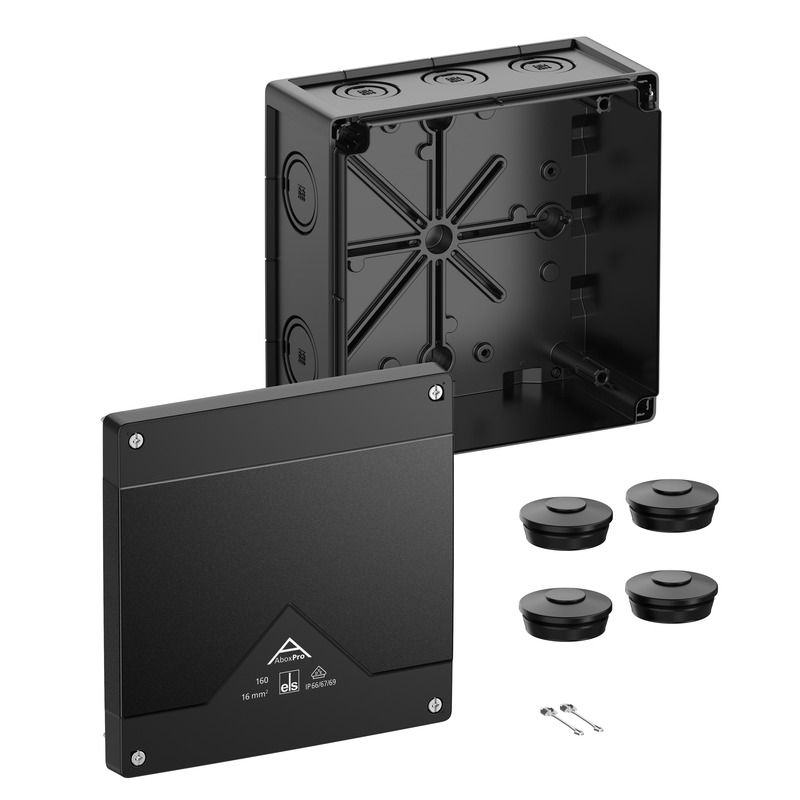

kytkentäkotelonaAbox Pro 160-L/sw
