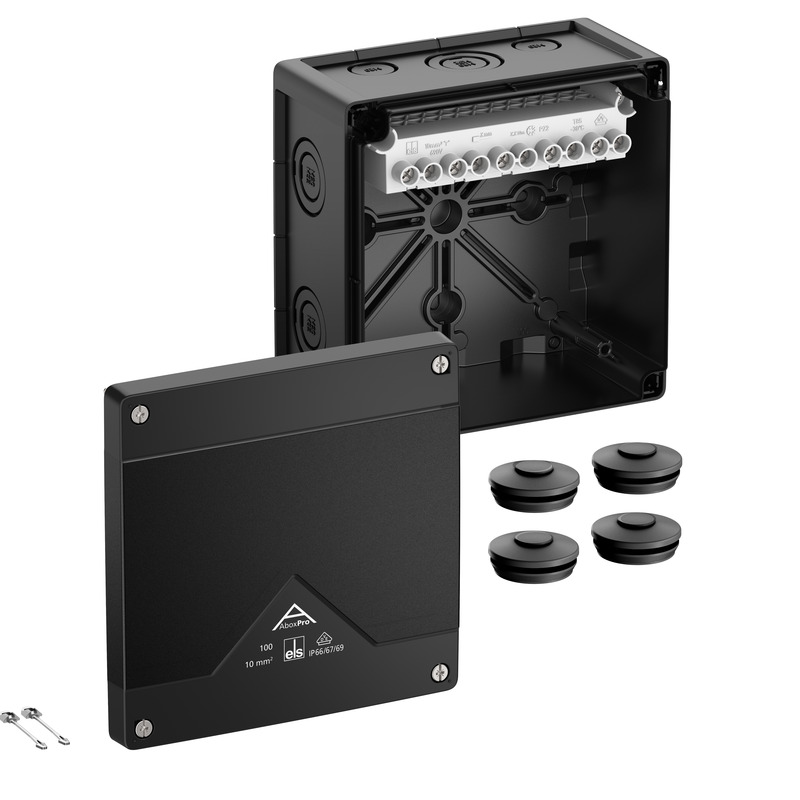

uusi

kytkentäkotelona

Abox Pro 100-10²/sw

Tuotenumero: 41002001 | Mitat: 152 x 152 x 85 mm

E-numero: 1622276

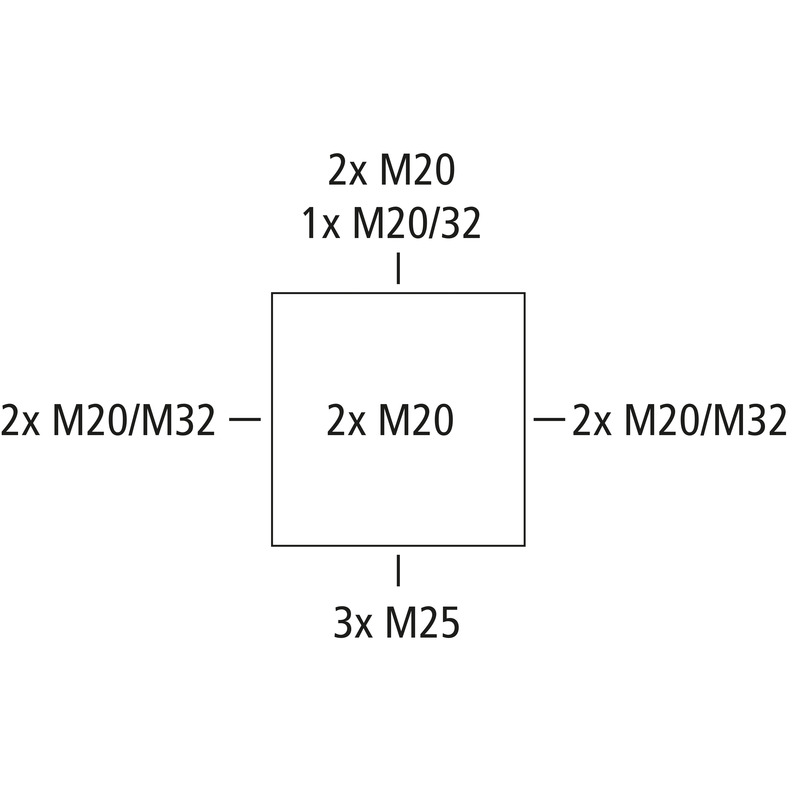

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

musta, U_i=690 V AC, I_n=57 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen, 5-napainen – 10², kiinnitettävä poikkileikkaus napaa kohti: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

Sisältää tarvikkeet:

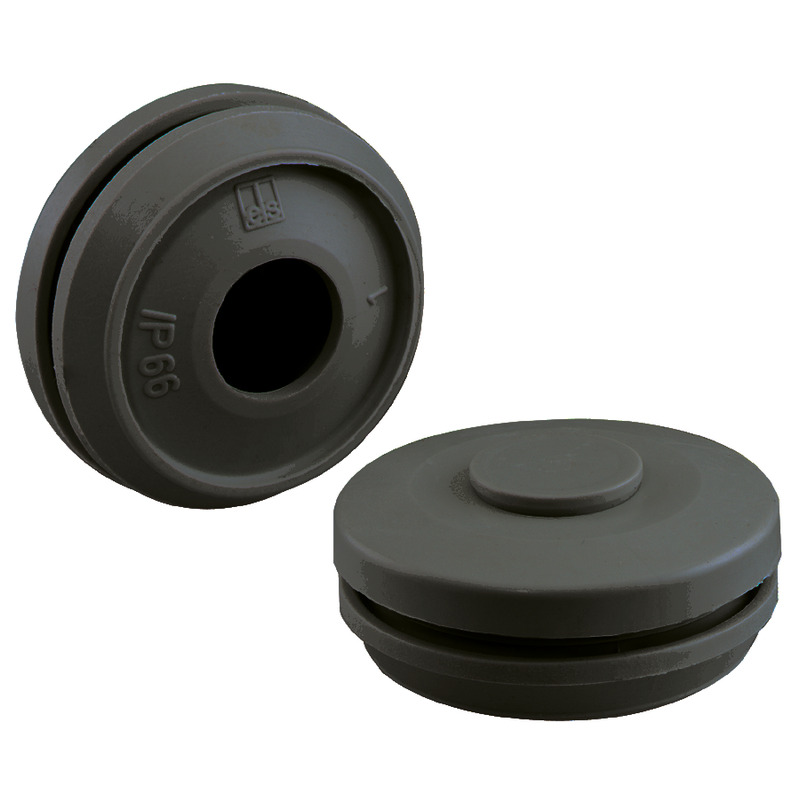

4 kaksoiskalvotiivistettä IP66 M32 tiivistysalue 13–21 mm, kannen putoamissuojasaatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	4 mm²
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
Mitoitusvirta	57 Ampeeri
Liitintyyppi	Ruuviliitin
Napojen lukumäärä	5

Värit

Pohja-osan väri	musta
Kannen väri	musta

Mitat

Leveys	152 mm
Pituus	152 mm
Korkeus	85 mm
Sisäpituus	137 mm
Sisäleveys	137 mm
Sisäkorkeus	65 mm

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C
Teollisuuslaatu	kyllä

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES	pdf (5 MB)
Asennusohjeet DE/EN	pdf (5 MB)

Mittalehti

Mittapiirros	pdf (6 MB)
Mittapiirros	dwg (8 MB)
Mittapiirros	dxf (36 MB)

Sertifikaatti

DNV Sertifikaatti EN	pdf (198 KB)
UKCA Ilmoitus EN	pdf (166 KB)
CE Ilmoitus DE/EN/PL	pdf (141 KB)
DLG Sertifiointi DE	pdf (1 MB)
CE Ilmoitus DE/EN/FR	pdf (139 KB)
VDE Sertifikaatti DE/EN	pdf (496 KB)

Lisävarusteet

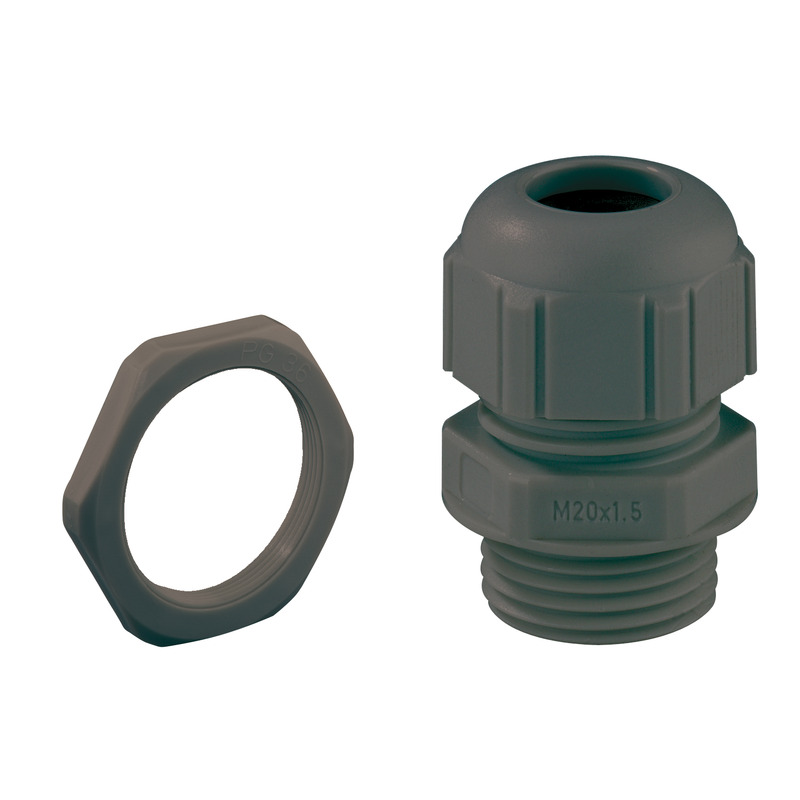

Holkkitiiviste KVR M20-MGM/sw

Mitat : 26,5 x 26,5 x 36 mm
Tuotenumero: 22702001
E-numero: 1720822

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste vedonpoistolla, IP68, polyamidi, M_ x 1,5 mm, musta, vastamutterilla, musta

Tuotelistaus

Abox Pro 100-10²/sw

Sähköiset ominaisuudet

Värit

Mitat

Materiaalin ominaisuudet

Mekaaniset ominaisuudet

Ympäristöolosuhteet

Materiaali

Sertifikaatit

Lataa tietolomake

Asennusohje

Mittalehti

Sertifikaatti

Lisävarusteet

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Tiiveysalue 7 - 13 mm

Tiiveysalue 9 - 17 mm

Tiiveysalue 13 - 21 mm

soveltuu Abox / Abox Pro 100

soveltuu Abox / Abox Pro 100

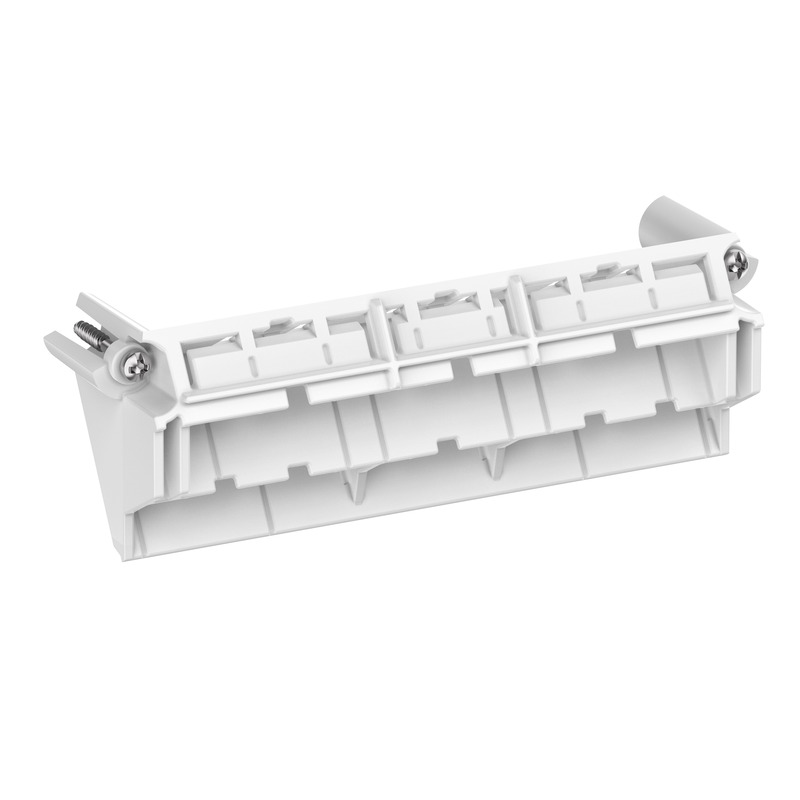

enintään 6:n Wago 221-613 -liittimen kiinteään yläpuoliseen...

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...

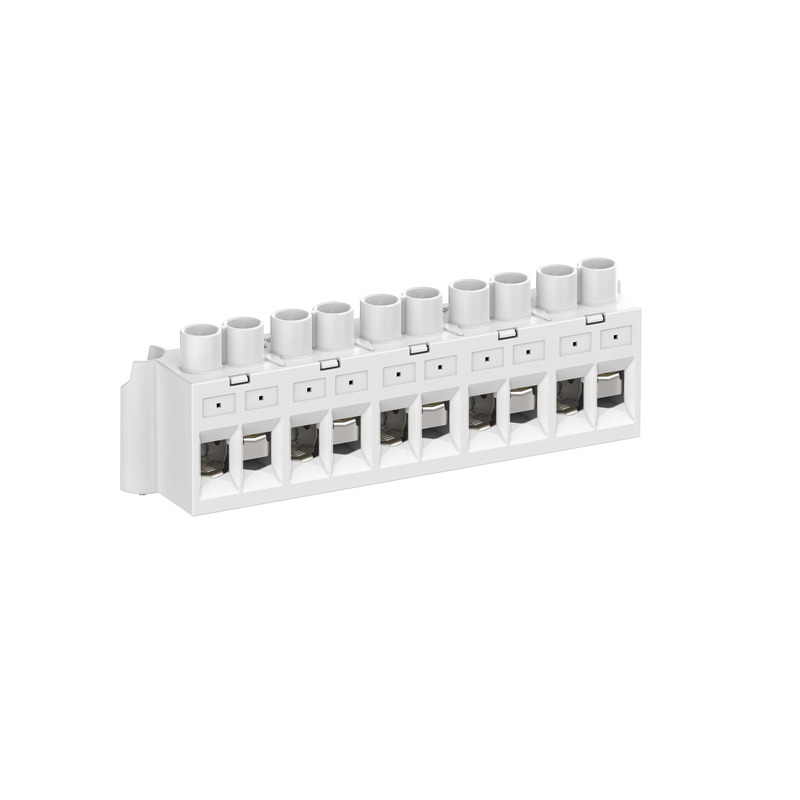

yläkiinnitteinen ruuvillinen liitin Abox/Abox Pro 100 -malleihin,...

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025/2...

Tuotteen teksti

Samanlaisia tuotteita

harmaa, Ui=1000 V AC, ilman liittimiä

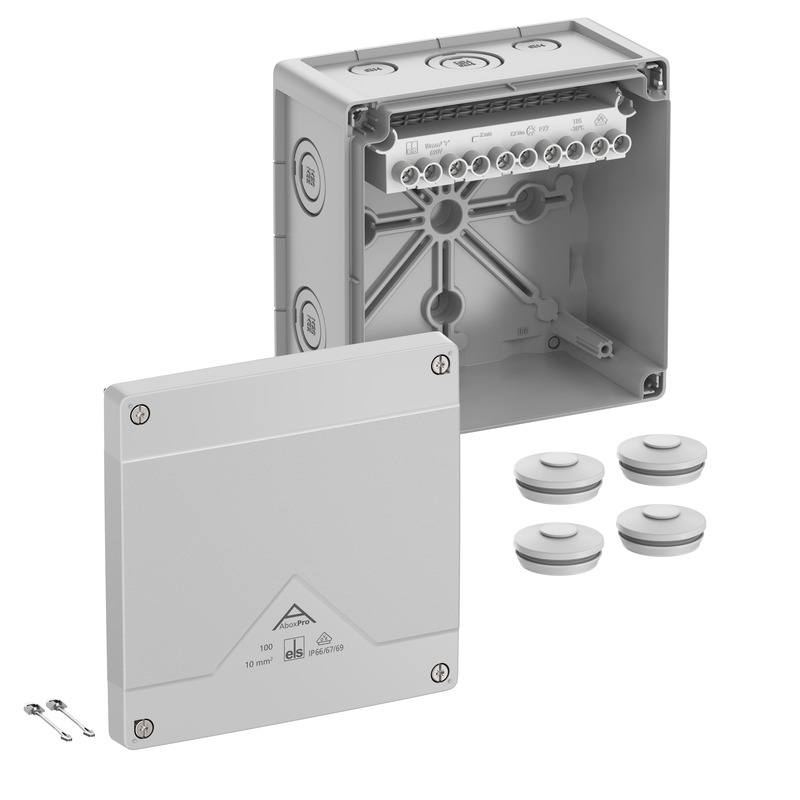

harmaa, Ui=690 V AC, In=57 Ampeeri, sis. yläkiinnitteisen ruuvillisen...

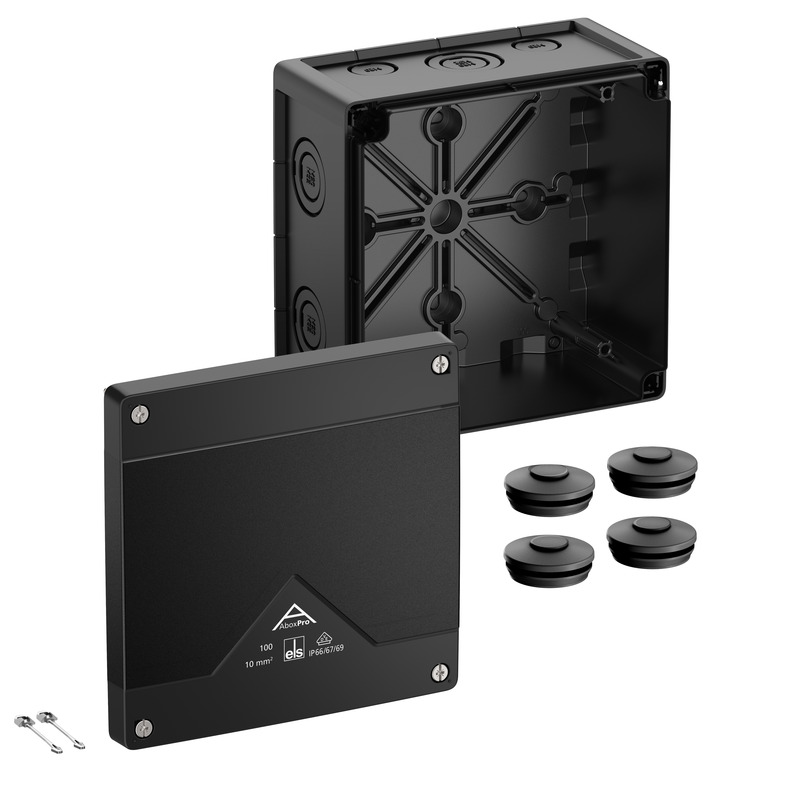

musta, Ui=1000 V AC, ilman liittimiä
