#41000001 | E-numero: 1622275 | Mitat: 152 x 152 x 85 mm

kytkentäkotelona

Abox Pro 100-L/sw

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja...

lue lisää

Värivaihtoehdot

Mukauta

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

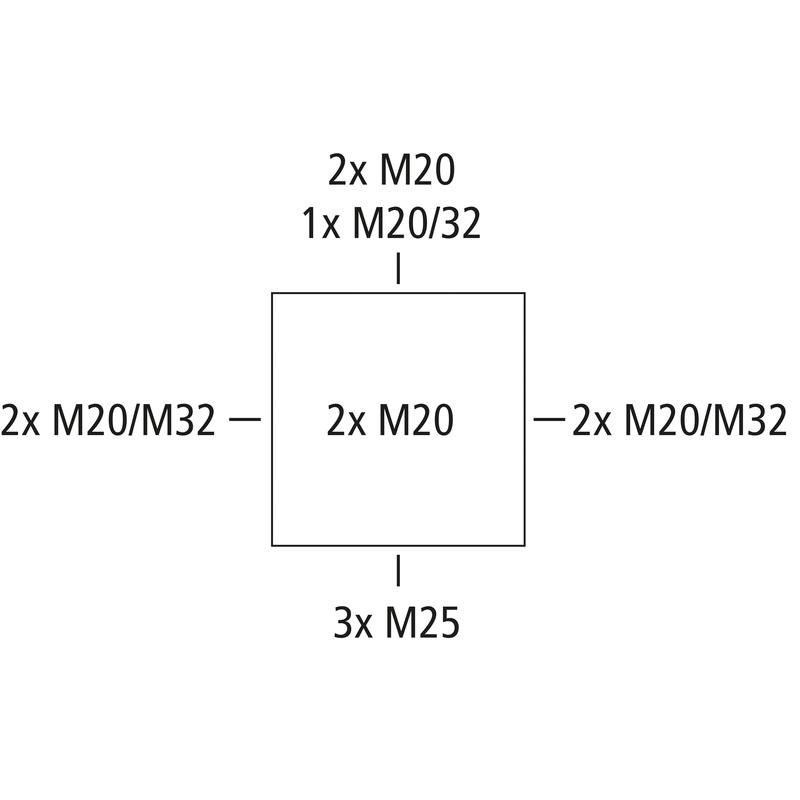

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin teollisuusympäristössä ja suojaamattomissa ulkotiloissa

musta, U_i=1000 V AC, ilman liittimiä

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M32 tiivistysalue 13–21 mm, kannen putoamissuoja

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	1000 V
Nimellisjännite DC	1000 V
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
Liitintyyppi	ilman

Värit

Pohja-osan väri	musta
Kannen väri	musta

Mitat

Leveys	152 mm
Pituus	152 mm
Korkeus	85 mm
Sisäpituus	137 mm
Sisäleveys	137 mm
Sisäkorkeus	65 mm
Paino	0.4215 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys	960 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Myyntitiedot

EAN	4013902664030
ETIM-luokka	EC002600
Tullitariffinumero	85389099
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902664047
Leveys	0.465 m
Paino	4.77 kg
Korkeus	0.175 m
Määrä	10 osat
Syvyys	0.32 m

Kuormalava

EAN / GTIN	4013902664054
Leveys	0.8 m
Paino	165.1 kg
Korkeus	1.11 m
Määrä	300 osat
Syvyys	1.2 m

Kappale

EAN / GTIN	4013902664030
Leveys	0.152 m
Paino	0.4215 kg
Korkeus	0.085 m
Määrä	1 osat
Syvyys	0.152 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

HolkkitiivisteKVR M20-MGM/sw

Holkkitiiviste

KVR M20-MGM/sw

Tuotenumero 22702001

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M20-GDB/MGM/sw

Holkkitiiviste

KVR M20-GDB/MGM/sw

Tuotenumero 22702101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M25-MGM/sw

Holkkitiiviste

KVR M25-MGM/sw

Tuotenumero 22702501

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M32-MGM/sw

Holkkitiiviste

KVR M32-MGM/sw

Tuotenumero 22703201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

KaksoiskalvotiivisteDMS M20/sw

Kaksoiskalvotiiviste

DMS M20/sw

Tuotenumero 26002001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M25/sw

Kaksoiskalvotiiviste

DMS M25/sw

Tuotenumero 26002501

Tiiveysalue 9 - 17 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M32/sw

Kaksoiskalvotiiviste

DMS M32/sw

Tuotenumero 26003201

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

AsennuslevyAbox MPI 100

Asennuslevy

Abox MPI 100

Tuotenumero 89511001

soveltuu Abox / Abox Pro 100

Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....

DIN-asennuskiskoAbox 100 NS35

DIN-asennuskisko

Abox 100 NS35

Tuotenumero 89531001

soveltuu Abox / Abox Pro 100

Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...

Liittimen pidinAbox 100 KH 221 6²

Liittimen pidin

Abox 100 KH 221 6²

Tuotenumero 89600501

enintään 6:n Wago 221-613 -liittimen kiinteään yläpuoliseen...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

Liittimen pidinAbox 100 KH 2006 6²

Liittimen pidin

Abox 100 KH 2006 6²

Tuotenumero 89600601

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

LiitinkiskoAbox 100 KLS-10²

Liitinkisko

Abox 100 KLS-10²

Tuotenumero 89641001

yläkiinnitteinen ruuvillinen liitin Abox/Abox Pro 100 -malleihin,...

Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, U_i = 690 V. Asennettavaksi...

Pylväs-/putkikiinnityssarjaMABF 100-1

Pylväs-/putkikiinnityssarja

MABF 100-1

Tuotenumero 89602001

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025/2...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Kaapelihyllyn kiinnikeKTB 1-100 uusi

Kaapelihyllyn kiinnike

KTB 1-100

Tuotenumero 89602901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...

kansi putoamissuojaTG DVS-42

kansi putoamissuoja

TG DVS-42

Tuotenumero 18200601

soveltuu TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

kansi putoamissuoja varaosaksi, pakkaus = 10 kpl
