#40644001 | E-numero: 1622306 | Mitat: 152 x 152 x 85 mm

kytkentäkotelona

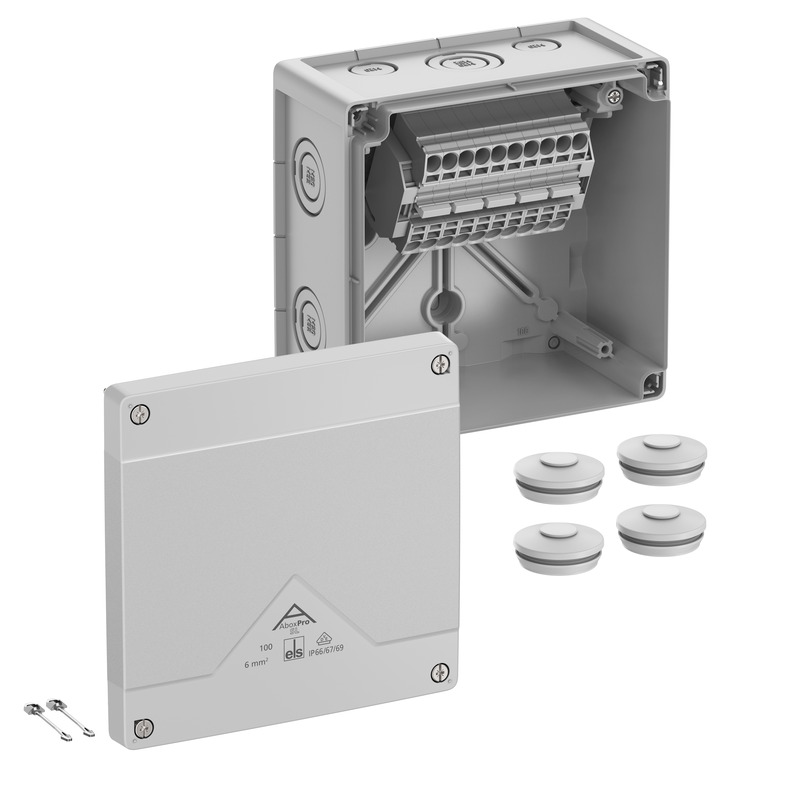

Abox Pro SL-6²

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 6 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka:...

Kirjaudu sisään nähdäksesi hinnan

Kuvaus

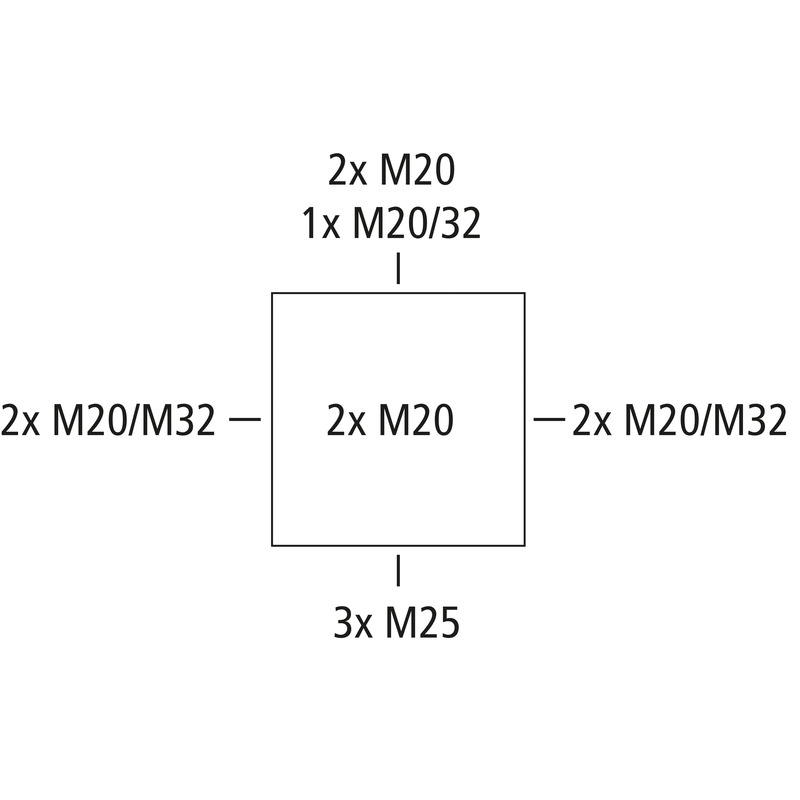

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 6 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä ja liitinpidikkeellä, asennuksiin teollisuusympäristöön ja suojaamattomiin ulkotiloihin

harmaa, I_n=41 Ampeeri, sis. yläkiinnitteisen 5-napaisen ruuvittoman liittimen Wago 2006-1201, maks. nimellinen poikkipinta-ala DIN EN 60998:n mukaan 6 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 0,5–10 mm², jäykkä/joustava Cu

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M32 tiivistysalue 13–21 mm, kannen putoamissuoja

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	0,5 mm²
Johtimen max poikkipinta-ala	6 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
Mitoitusvirta	41 Ampeeri
Liitintyyppi	ruuvittomat
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	152 mm
Pituus	152 mm
Korkeus	85 mm
Sisäpituus	137 mm
Sisäleveys	137 mm
Sisäkorkeus	65 mm
Paino	0.594 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys	960 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Myyntitiedot

EAN	4013902664153
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902664160
Leveys	0.465 m
Paino	6.495 kg
Korkeus	0.175 m
Määrä	10 osat
Syvyys	0.32 m

Kuormalava

EAN / GTIN	4013902664177
Leveys	0.8 m
Paino	236.335 kg
Korkeus	1.11 m
Määrä	330 osat
Syvyys	1.2 m

Kappale

EAN / GTIN	4013902664153
Leveys	0.152 m
Paino	0.594 kg
Korkeus	0.085 m
Määrä	1 osat
Syvyys	0.152 m

Lataukset

Lataa Tietosivu

Lataa Tietosivu (40644001.pdf)

Mittalehti

Mittapiirros pdf (6 MB)

Mittapiirros dxf (36 MB)

Mittapiirros dwg (8 MB)

Sertifikaatti

UKCA Ilmoitus EN pdf (166 KB)

CE Ilmoitus DE/EN/PL pdf (94 KB)

DNV Sertifikaatti EN pdf (87 KB)

CE Ilmoitus DE/EN/FR pdf (34 KB)

VDE Sertifikaatti DE/EN pdf (613 KB)

DLG Sertifiointi DE pdf (752 KB)

DLG Sertifiointi EN pdf (727 KB)

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

Liittimen pidinAbox 100 KH 2006 6²

Liittimen pidin - Abox 100 KH 2006 6²

Liittimen pidin

Abox 100 KH 2006 6²

Tuotenumero 89600601

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

HolkkitiivisteKVR M20-GDB/MGM

Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste

KVR M20-GDB/MGM

Tuotenumero 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M20-MGM

Holkkitiiviste - KVR M20-MGM

Holkkitiiviste

KVR M20-MGM

Tuotenumero 22742001

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M25-MGM

Holkkitiiviste - KVR M25-MGM

Holkkitiiviste

KVR M25-MGM

Tuotenumero 22742501

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M32-MGM

Holkkitiiviste - KVR M32-MGM

Holkkitiiviste

KVR M32-MGM

Tuotenumero 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

KaksoiskalvotiivisteDMS M20

Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste

DMS M20

Tuotenumero 26042001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M25

Kaksoiskalvotiiviste - DMS M25

Kaksoiskalvotiiviste

DMS M25

Tuotenumero 26042501

Tiiveysalue 9 - 17 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M32

Kaksoiskalvotiiviste - DMS M32

Kaksoiskalvotiiviste

DMS M32

Tuotenumero 26043201

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Kaapelihyllyn kiinnikeKTB 1-100 uusi

Kaapelihyllyn kiinnike - KTB 1-100

Kaapelihyllyn kiinnike

KTB 1-100

Tuotenumero 89602901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...
