Abox Pro SL-4²

Tuotenumero: 40444001 | Mitat: 127 x 127 x 75 mm

E-numero: 1622305

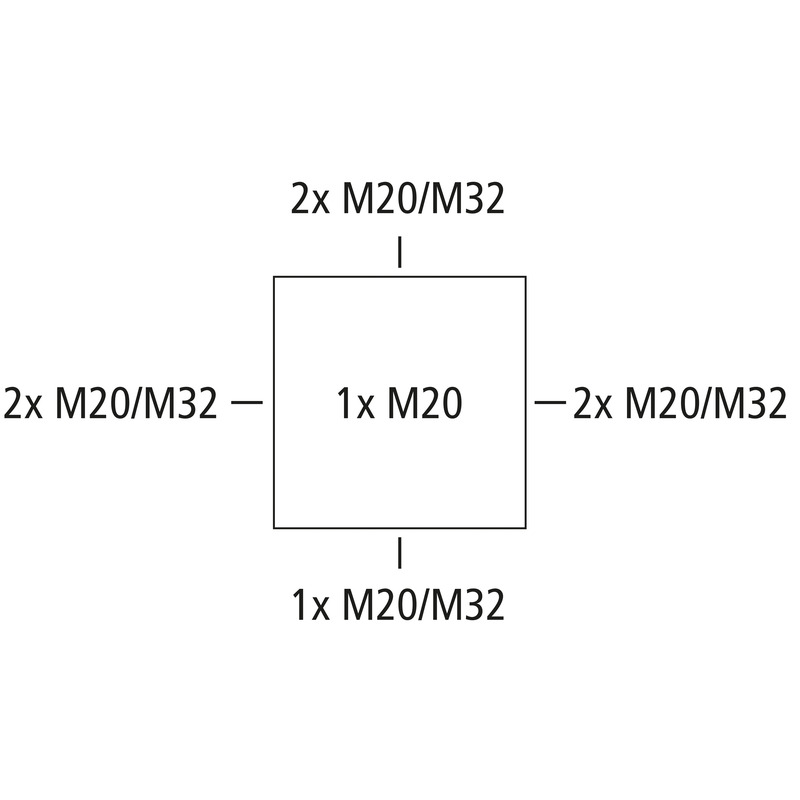

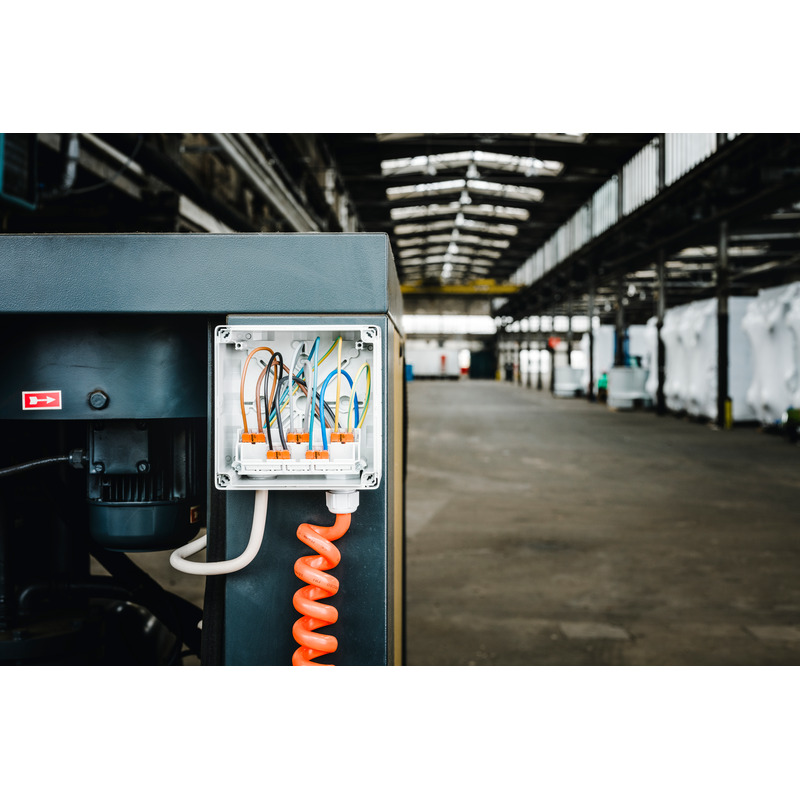

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 4 mm², U_i=450 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M20/M32, (1 Takana, 7 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä asennuksiin teollisuusympäristöön ja suojaamattomiin ulkotiloihin

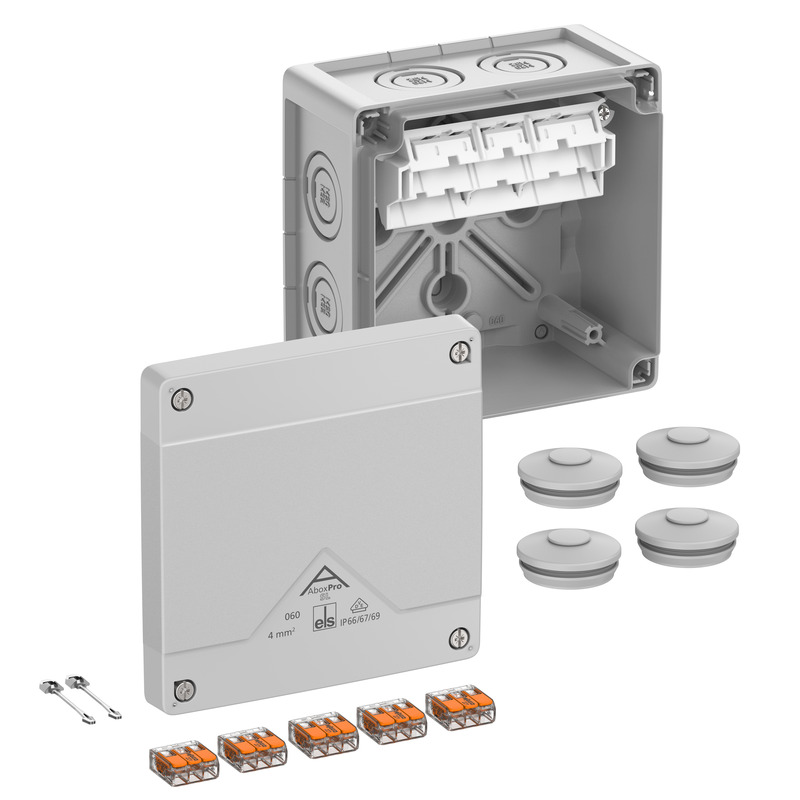

harmaa, I_n=32 Ampeeri, sis. 5 kpl 3-napaista ruuvitonta rasialiitintä Wago 221-413, maks. nimellinen poikkileikkaus DIN EN 60998:n mukaan: 4 mm², kiinnitettävä poikkileikkaus napaa kohti: 3 x 0,2–4 mm² jäykkä Cu ja 3 x 0,14–4 mm² joustava Cu

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M32 tiivistysalue 13–21 mm, kannen putoamissuojasaatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	450 V
Nimellisjännite DC	450 V
pienin johtimen poikkipinta-ala	0,2 mm²
Johtimen max poikkipinta-ala	4 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
Mitoitusvirta	32 Ampeeri
Liitintyyppi	ruuvittomat
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	127 mm
Pituus	127 mm
Korkeus	75 mm
Sisäpituus	113 mm
Sisäleveys	113 mm
Sisäkorkeus	55 mm

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C
Teollisuuslaatu	kyllä

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)
