Abox Pro SLK-2,5²

Abox Pro SLK-2,5²

Abox Pro SLK-2,5²

Abox Pro SLK-2,5²

Abox Pro SLK-2,5²

Abox Pro SLK-2,5²

Abox Pro SLK-2,5²

#40247001 | E-numero: 1622303 | Mitat: 92 x 92 x 60 mm

kytkentäkotelona

Abox Pro SLK-2,5²

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 2,5 mm², U_i=450 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka:...

Värivaihtoehdot

Kirjaudu sisään nähdäksesi hinnan

Kuvaus

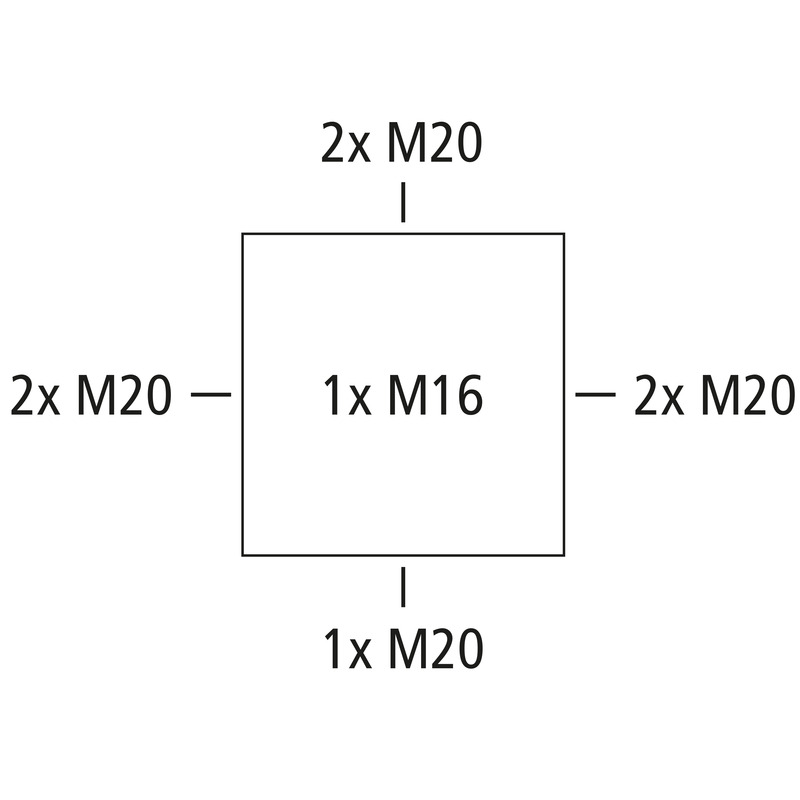

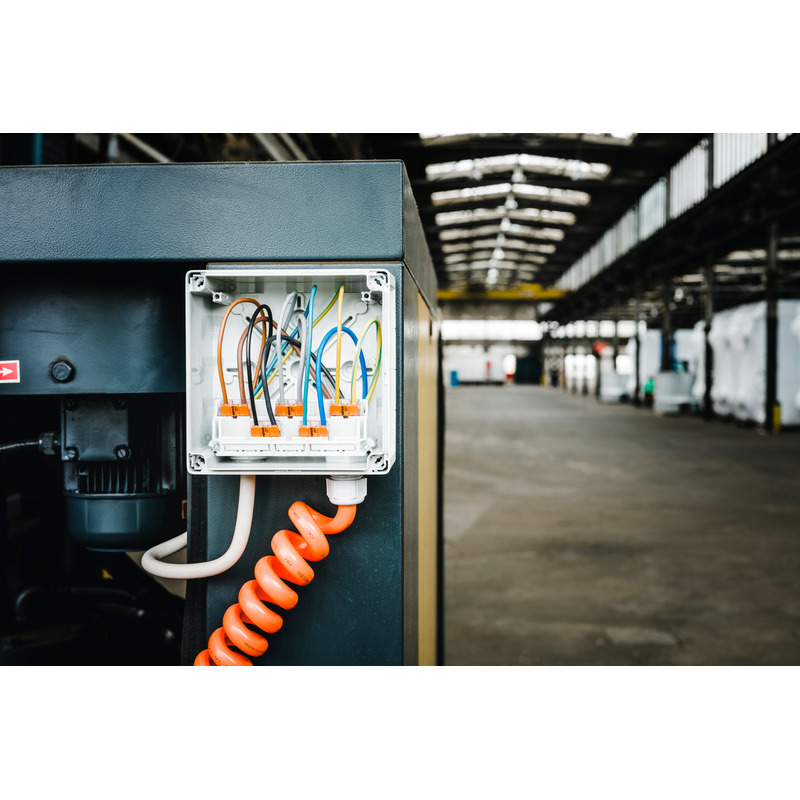

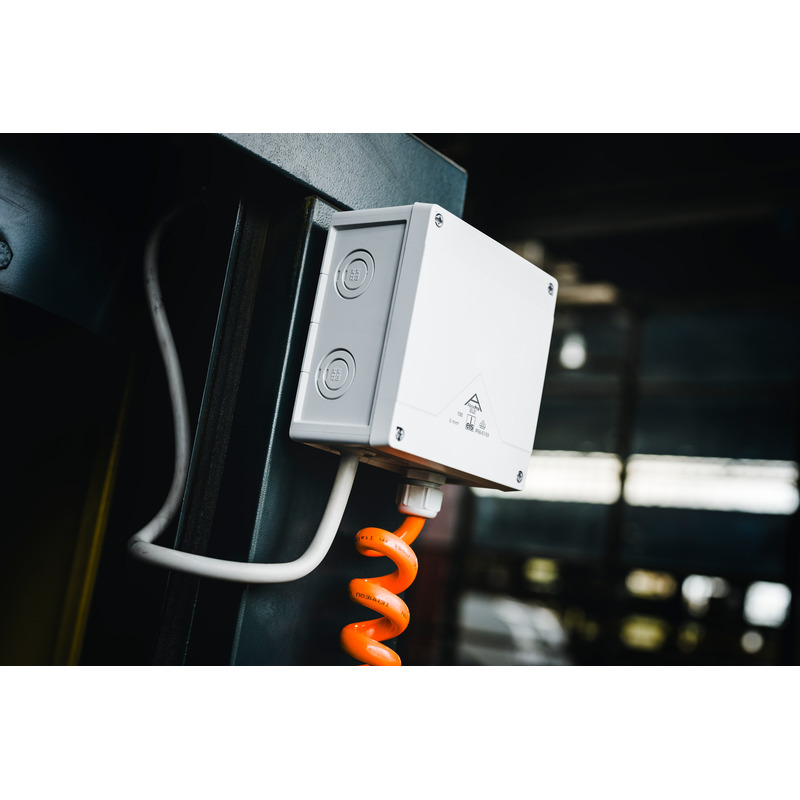

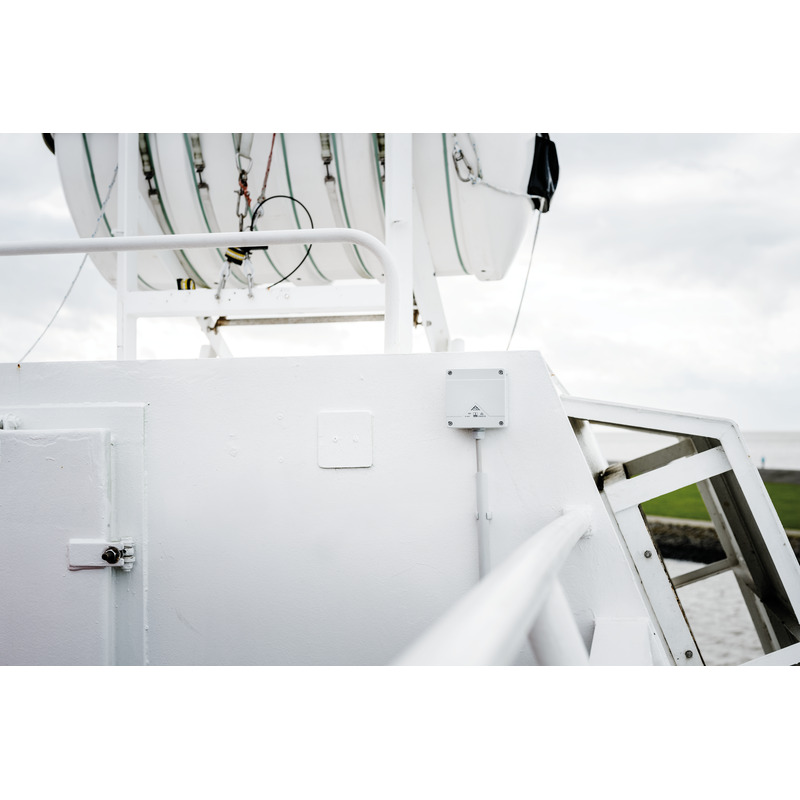

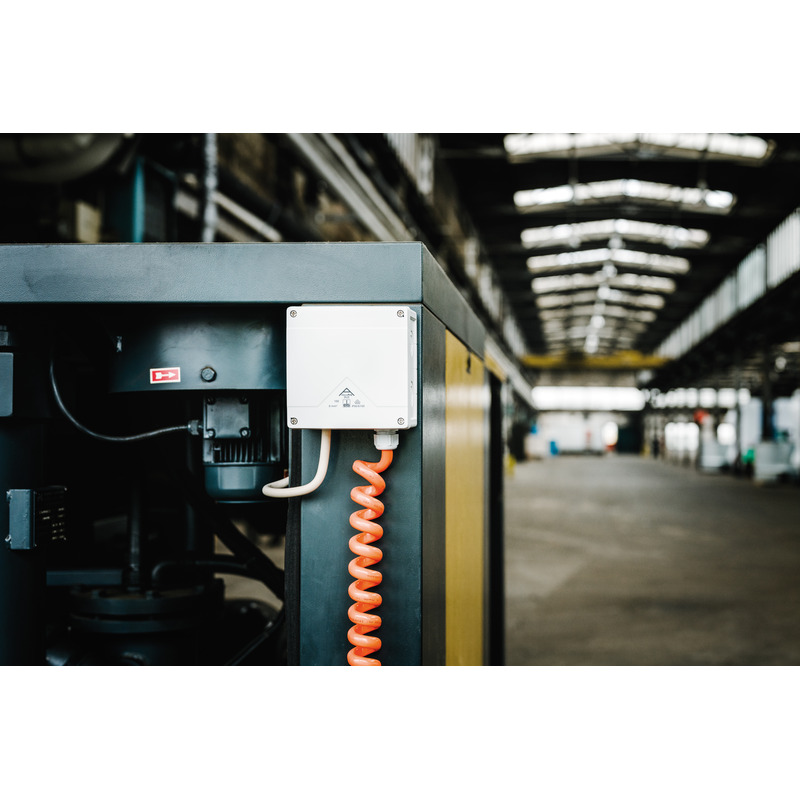

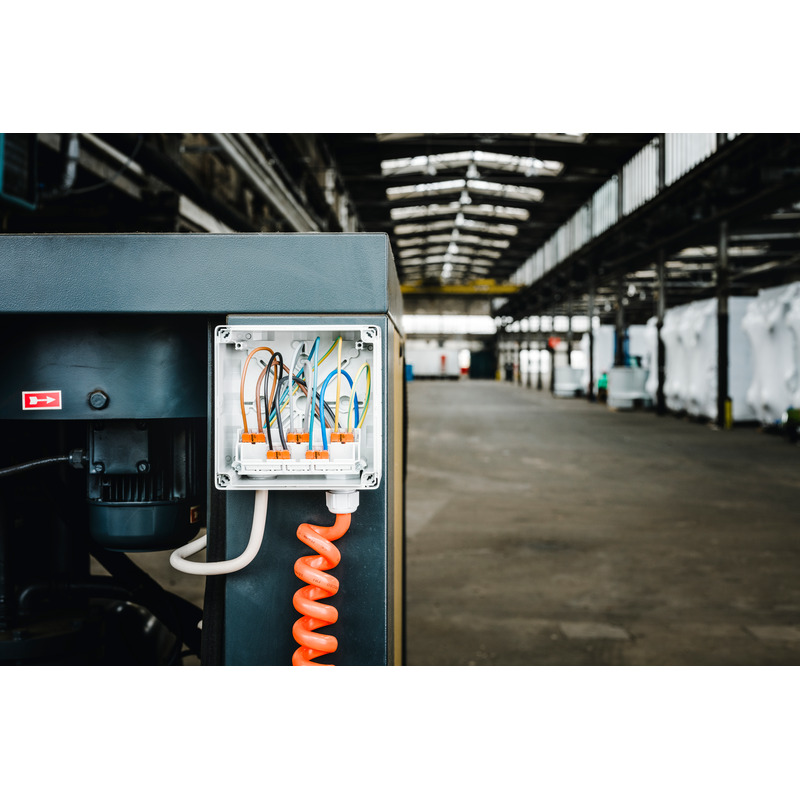

kytkentäkotelona, Suojaluokiteltu IP66/IP67/IP69, Nimellinen poikkipinta-ala 2,5 mm², U_i=450 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), Metriset läpilyöntiaihiot, M16/M20, (1 Takana, 7 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä ja liitinpidikkeellä, asennuksiin teollisuusympäristöön ja suojaamattomiin ulkotiloihin

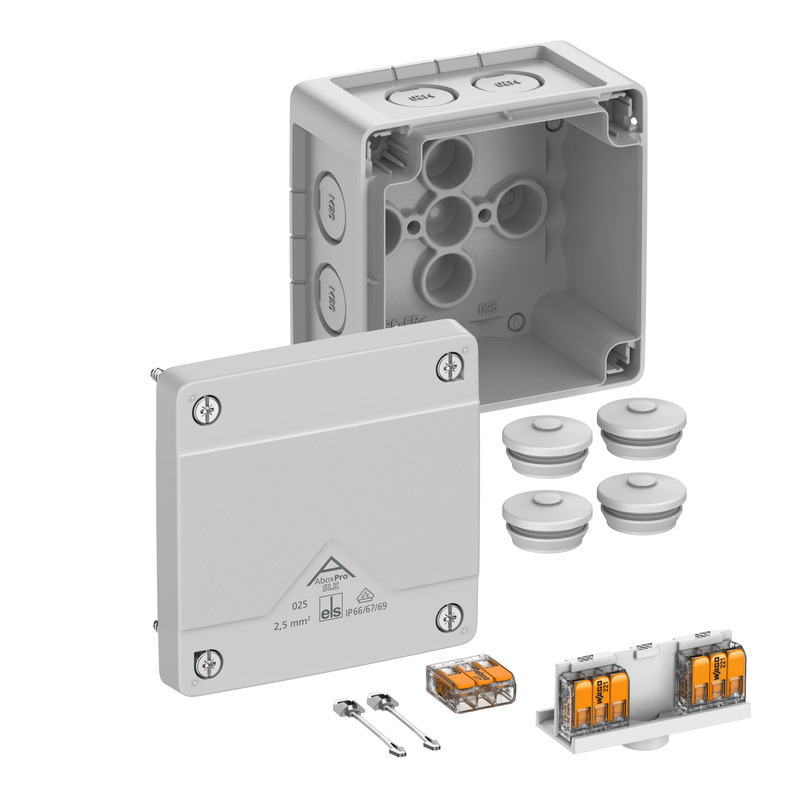

harmaa, I_n=24 Ampeeri, sis. 3 pohjakiinnitteistä 3-napaista ruuvitonta rasialiitintä Wago 221-413 – 2,5 mm², kiinnitettävä poikkileikkaus napaa kohti: 3 x 0,2–2,5 mm² jäykkä Cu ja 3 x 0,14–2,5 mm² joustava Cu

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M20 tiivistysalue 7–13 mm, kannen putoamissuoja

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	450 V
Nimellisjännite DC	450 V
pienin johtimen poikkipinta-ala	0,2 mm²
Johtimen max poikkipinta-ala	2,5 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67/IP69
Mitoitusvirta	24 Ampeeri
Liitintyyppi	ruuvittomat
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	92 mm
Pituus	92 mm
Korkeus	60 mm
Sisäpituus	78 mm
Sisäleveys	78 mm
Sisäkorkeus	40 mm
Paino	0.1834 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys	960 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Myyntitiedot

EAN	4013902662524
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902662531
Leveys	0.381 m
Paino	11.325 kg
Korkeus	0.332 m
Määrä	60 osat
Syvyys	0.291 m

Kuormalava

EAN / GTIN	4013902662548
Leveys	0.8 m
Paino	293.8 kg
Korkeus	1.146 m
Määrä	1440 osat
Syvyys	1.2 m

Kappale

EAN / GTIN	4013902662524
Leveys	0.092 m
Paino	0.1834 kg
Korkeus	0.06 m
Määrä	1 osat
Syvyys	0.092 m
