Abox 250-L Abox 250-L

kytkentäkotelona

Abox 250-L

Tuotenumero: 82540001 | Mitat: 252 x 202 x 120 mm

E-numero: 1622199

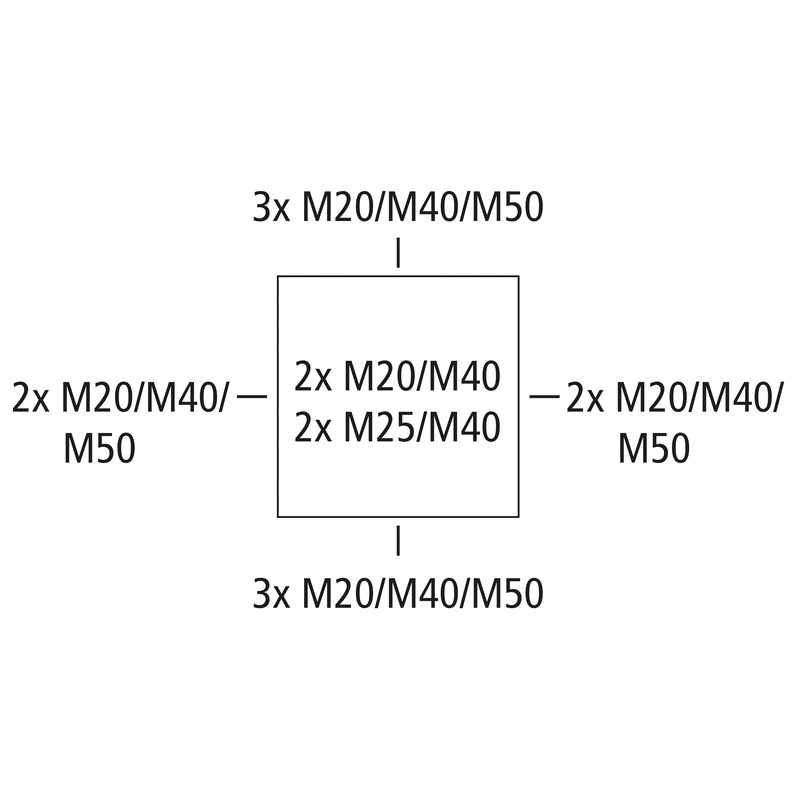

kytkentäkotelona, Suojaluokiteltu IP55/IP66, Nimellinen poikkipinta-ala 25 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Metriset läpilyöntiaihiot, M20/M25/M40/M50, (4 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

harmaa, Ui=1000 V AC, ilman liittimiä

Sisältää tarvikkeet:
4 kalvotiivistettä IP55 M40, tiivistysalue 17–30 mm, 1 sulkutulppa IP55 M40, kannen putoamissuojasaatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 1000 V
Nimellisjännite DC 1000 V
Johtimen max poikkipinta-ala 25 mm²
Suojausluokka II
Kotelointiluokka IP55/IP66
Liitintyyppi ilman

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 252 mm
Pituus 202 mm
Korkeus 120 mm
Sisäpituus 186 mm
Sisäleveys 236 mm
Sisäkorkeus 99 mm

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 750 °C
Teollisuuslaatu ei

Mekaaniset ominaisuudet

Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.5 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 55 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Materiaali

Pohja-osan materiaali Polykarbonaatti
Kannen materiaali Polykarbonaatti
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE/EN pdf (5 MB)
Asennusohjeet FR/ES pdf (5 MB)

Mittalehti

Mittapiirros pdf (6 MB)
Mittapiirros dxf (36 MB)
Mittapiirros dwg (7 MB)

Sertifikaatti

CE Ilmoitus DE/EN/PL pdf (141 KB)
VDE Sertifikaatti DE/EN pdf (397 KB)
UKCA Ilmoitus EN pdf (167 KB)
DLG Sertifiointi DE pdf (1 MB)
CE Ilmoitus DE/EN/FR pdf (139 KB)

Lisävarusteet

Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

  • Mitat : 26,5 x 26,5 x 36 mm
  • Tuotenumero: 22742001
  • E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm



Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

  • Mitat : 30 x 30 x 37 mm
  • Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm



Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M25-MGM

Holkkitiiviste KVR M25-MGM

  • Mitat : 31,5 x 31,5 x 44 mm
  • Tuotenumero: 22742501
  • E-numero: 1736118

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm



Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M32-MGM

Holkkitiiviste KVR M32-MGM

  • Mitat : 40 x 40 x 50 mm
  • Tuotenumero: 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm



Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M40-MGM

Holkkitiiviste KVR M40-MGM

  • Mitat : 50 x 50 x 54 mm
  • Tuotenumero: 22744001

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm



Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M50-MGM

Holkkitiiviste KVR M50-MGM

  • Mitat : 60 x 60 x 63 mm
  • Tuotenumero: 22745001

Tiiveysalue 21 - 34,5 mm, Kierteen pituus 13 mm



Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste DMS M20

  • Mitat : 25,2 x 25,2 x 13,4 mm
  • Tuotenumero: 26042001
  • E-numero: 1736235

Tiiveysalue 7 - 13 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M25

Kaksoiskalvotiiviste DMS M25

  • Mitat : 29,7 x 29,7 x 13,6 mm
  • Tuotenumero: 26042501
  • E-numero: 1736236

Tiiveysalue 9 - 17 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M32

Kaksoiskalvotiiviste DMS M32

  • Mitat : 36,7 x 36,7 x 14,7 mm
  • Tuotenumero: 26043201
  • E-numero: 1736237

Tiiveysalue 13 - 21 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M40

Kaksoiskalvotiiviste DMS M40

  • Mitat : 46,5 x 46,5 x 18,6 mm
  • Tuotenumero: 26044001
  • E-numero: 1720804

Tiiveysalue 17 - 28 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M20

Kalvotiiviste AST M20

  • Mitat : 24,5 x 24,5 x 22,5 mm
  • Tuotenumero: 23042001

Tiiveysalue 8 - 13,5 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M25

Kalvotiiviste AST M25

  • Mitat : 29,5 x 29,5 x 22,6 mm
  • Tuotenumero: 23042501

Tiiveysalue 9 - 18,5 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M32

Kalvotiiviste AST M32

  • Mitat : 35,5 x 35,5 x 25,1 mm
  • Tuotenumero: 23043201

Tiiveysalue 13 - 23 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
Kalvotiiviste - AST M40

Kalvotiiviste AST M40

  • Mitat : 46,5 x 46,5 x 25,6 mm
  • Tuotenumero: 23044001

Tiiveysalue 17 - 30 mm



Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...



Tuotelistaus
Lisätiedot
uusi DIN-asennuskisko - Abox 250/350 NS35

DIN-asennuskisko Abox 250/350 NS35

  • Mitat : 35 x 202 x 7,5 mm
  • Tuotenumero: 89533501

soveltuu Abox / Abox Pro 350



Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...



Tuotelistaus
Lisätiedot
uusi Asennuslevy - Abox MPI 250

Asennuslevy Abox MPI 250

  • Mitat : 167 x 217 x 2,5 mm
  • Tuotenumero: 89512501

soveltuu Abox / Abox Pro 250



Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....



Tuotelistaus
Lisätiedot
uusi Liittimen pidin - Abox 100 KH 2006 6²

Liittimen pidin Abox 100 KH 2006 6²

  • Mitat : 69 x 124 x 60 mm
  • Tuotenumero: 89600601
  • E-numero: 1622325

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...



Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...



Tuotelistaus
Lisätiedot
uusi Liitinkisko - Abox 250/350 KLS-25²/35²

Liitinkisko Abox 250/350 KLS-25²/35²

  • Mitat : 21 x 205 x 48 mm
  • Tuotenumero: 89643501

yläkiinnitteinen ruuvillinen liitin Abox/Abox Pro 250/350 -malleihin,...



Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, Ui = 690 V. Asennettavaksi...



Tuotelistaus
Lisätiedot
uusi Pylväs-/putkikiinnityssarja - MABF 150-2

Pylväs-/putkikiinnityssarja MABF 150-2

  • Mitat : 43 x 150 x 15 mm
  • Tuotenumero: 89603101
  • E-numero: 1622331

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 250...



Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...



Tuotelistaus
Lisätiedot
uusi Pylväs-/putkikiinnityssarja - MABF 215-1

Pylväs-/putkikiinnityssarja MABF 215-1

  • Mitat : 47 x 215 x 15 mm
  • Tuotenumero: 89604001
  • E-numero: 1622332

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 250...



Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...



Tuotelistaus
Lisätiedot

CAD-tiedot

CAD-tiedot Lataa 3D-CAD-tiedot

Pyyntösi

Tietosi
Yritystiedot
CAD-muoto

Tuotteen teksti

Samanlaisia tuotteita

uusi kytkentäkotelona - Abox 250-25²

kytkentäkotelona Abox 250-25²

  • Mitat : 252 x 202 x 120 mm
  • Tuotenumero: 82542001
  • E-numero: 1622229

harmaa, Ui=690 V AC, In=101 Ampeeri, sis. yläkiinnitteisen ruuvillisen...



kytkentäkotelona, Suojaluokiteltu IP55/IP66, Nimellinen poikkipinta-ala 25 mm², Sertifioitu VDE (DIN...



Tuotelistaus
Lisätiedot
