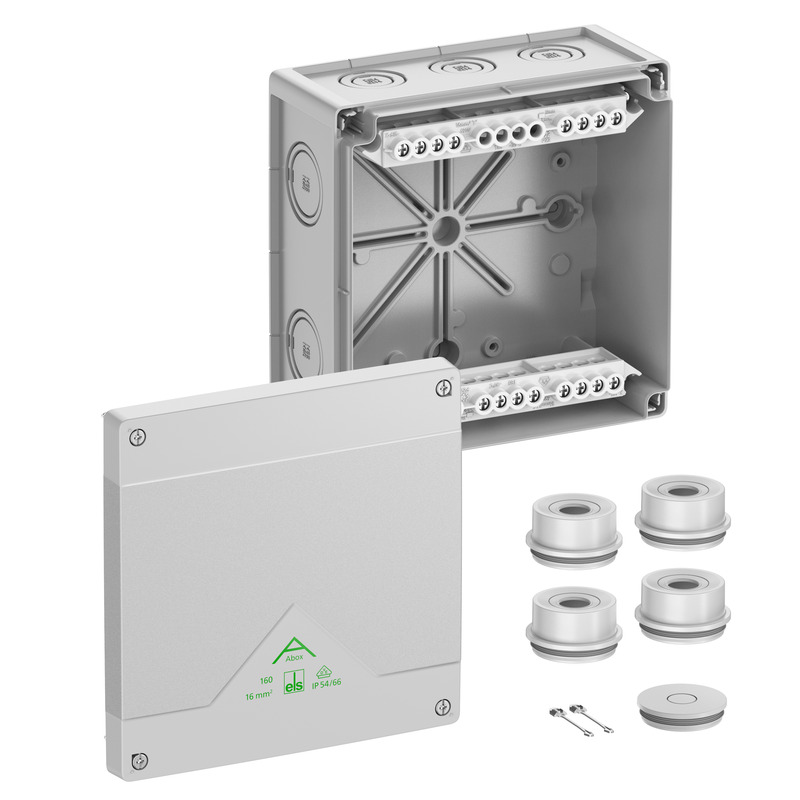

#81642001 | E-numero: 1622198 | Mitat: 182 x 182 x 90 mm

kytkentäkotelona

Abox 160-16²

kytkentäkotelona, Suojaluokiteltu IP55/IP66, Nimellinen poikkipinta-ala 16 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Metriset läpilyöntiaihiot,...

lue lisää

Mukauta

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

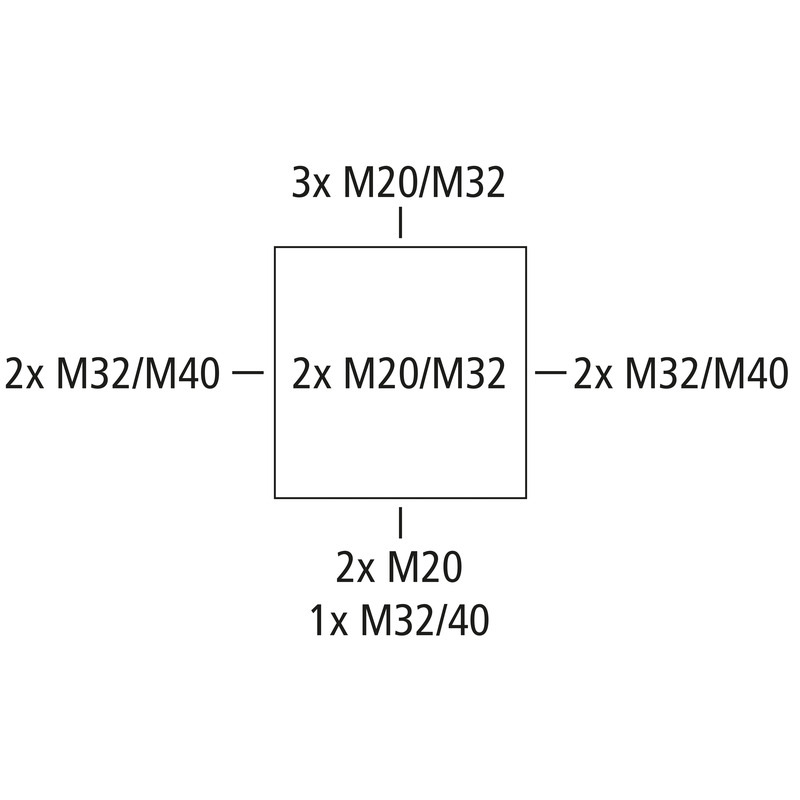

kytkentäkotelona, Suojaluokiteltu IP55/IP66, Nimellinen poikkipinta-ala 16 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Metriset läpilyöntiaihiot, M20/M32/M40, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

harmaa, U_i=690 V AC, I_n=76 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen, 5-napainen – 16 mm², kiinnitettävä poikkileikkaus napaa kohti: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

Sisältää tarvikkeet:
4 kalvotiivistettä IP55 M40, tiivistysalue 17–30 mm, 1 sulkutulppa IP55 M40, kannen putoamissuoja

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	4 mm²
Johtimen max poikkipinta-ala	16 mm²
Suojausluokka	II
Kotelointiluokka	IP55/IP66
Mitoitusvirta	76 Ampeeri
Liitintyyppi	Ruuviliitin
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	182 mm
Pituus	182 mm
Korkeus	90 mm
Sisäpituus	167 mm
Sisäleveys	167 mm
Sisäkorkeus	69 mm
Paino	0.829 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	750 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	55 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Myyntitiedot

EAN	4013902660360
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902660377
Leveys	0.471 m
Paino	8.74 kg
Korkeus	0.197 m
Määrä	10 osat
Syvyys	0.371 m

Kuormalava

EAN / GTIN	4013902660384
Leveys	0.8 m
Paino	231.76 kg
Korkeus	1.135 m
Määrä	240 osat
Syvyys	1.2 m

Kappale

EAN / GTIN	4013902660360
Leveys	0.182 m
Paino	0.829 kg
Korkeus	0.09 m
Määrä	1 osat
Syvyys	0.182 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

HolkkitiivisteKVR M20-MGM

Holkkitiiviste

KVR M20-MGM

Tuotenumero 22742001

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M20-GDB/MGM

Holkkitiiviste

KVR M20-GDB/MGM

Tuotenumero 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M32-MGM

Holkkitiiviste

KVR M32-MGM

Tuotenumero 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M40-MGM

Holkkitiiviste

KVR M40-MGM

Tuotenumero 22744001

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

KaksoiskalvotiivisteDMS M20

Kaksoiskalvotiiviste

DMS M20

Tuotenumero 26042001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M32

Kaksoiskalvotiiviste

DMS M32

Tuotenumero 26043201

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M40

Kaksoiskalvotiiviste

DMS M40

Tuotenumero 26044001

Tiiveysalue 17 - 28 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KalvotiivisteAST M20

Kalvotiiviste

AST M20

Tuotenumero 23042001

Tiiveysalue 8 - 13,5 mm

Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...

KalvotiivisteAST M32

Kalvotiiviste

AST M32

Tuotenumero 23043201

Tiiveysalue 13 - 23 mm

Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...

KalvotiivisteAST M40

Kalvotiiviste

AST M40

Tuotenumero 23044001

Tiiveysalue 17 - 30 mm

Kalvotiiviste avoimella tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...

AsennuslevyAbox MPI 160

Asennuslevy

Abox MPI 160

Tuotenumero 89511601

soveltuu Abox / Abox Pro 160

Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....

DIN-asennuskiskoAbox 160/250 NS35

DIN-asennuskisko

Abox 160/250 NS35

Tuotenumero 89531601

soveltuu Abox / Abox Pro 160

Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...

Liittimen pidinAbox 100 KH 2006 6²

Liittimen pidin

Abox 100 KH 2006 6²

Tuotenumero 89600601

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

LiitinkiskoAbox 160 KLS-16²

Liitinkisko

Abox 160 KLS-16²

Tuotenumero 89641601

yläkiinnitteinen ruuvillinen liitin Abox/Abox Pro 160 -malleihin,...

Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, U_i = 690 V. Asennettavaksi...

Pylväs-/putkikiinnityssarjaMABF 150-1

Pylväs-/putkikiinnityssarja

MABF 150-1

Tuotenumero 89603001

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 160,...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Kaapelihyllyn kiinnikeKTB 1-100 uusi

Kaapelihyllyn kiinnike

KTB 1-100

Tuotenumero 89602901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...

Samankaltaiset tuotteet

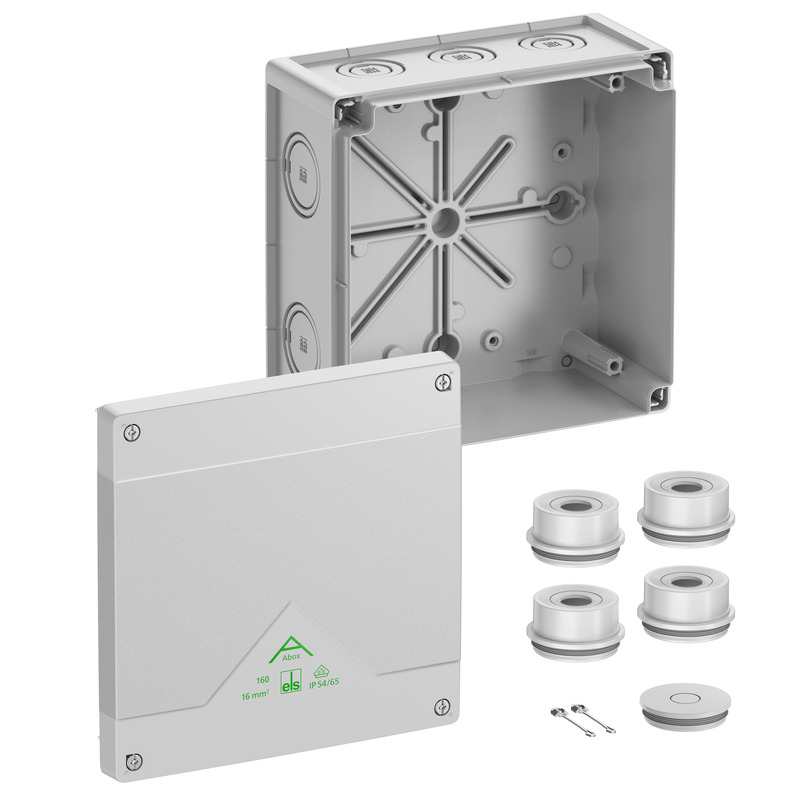

kytkentäkotelonaAbox 160-L
