Abox 100-10² Abox 100-10²

kytkentäkotelona

Abox 100-10²

Tuotenumero: 81042001 | Mitat: 152 x 152 x 80 mm

E-numero: 1622193

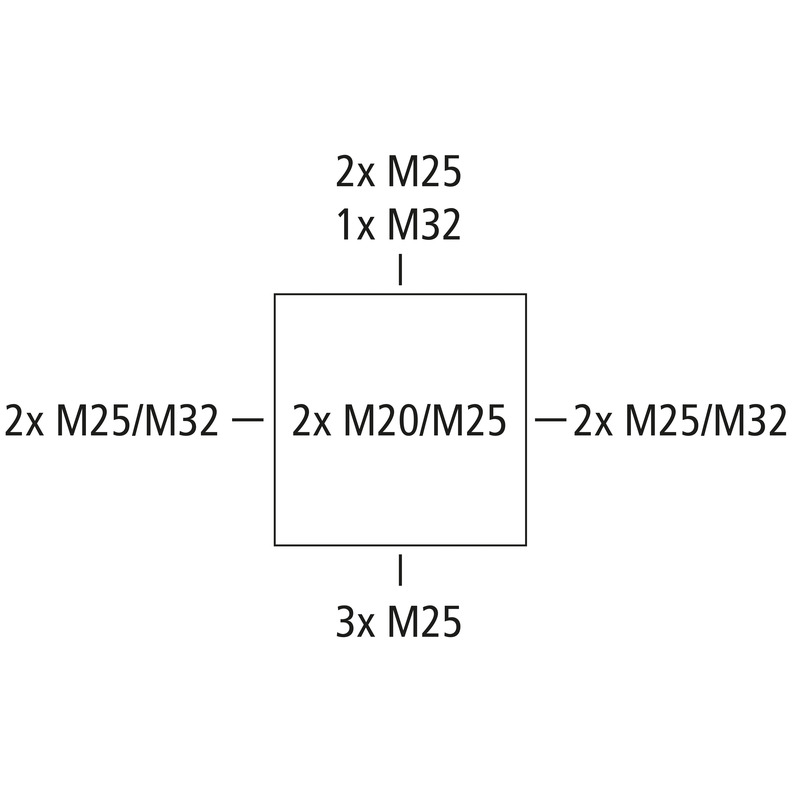

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25/M32, Tiiveysalue 8 - 28 mm, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

harmaa, Ui=690 V AC, In=57 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen, 5-napainen – 10², kiinnitettävä poikkileikkaus napaa kohti: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

saatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 690 V
Nimellisjännite DC 690 V
pienin johtimen poikkipinta-ala 4 mm²
Johtimen max poikkipinta-ala 10 mm²
Suojausluokka II
Kotelointiluokka IP66
Mitoitusvirta 57 Ampeeri
Liitintyyppi Ruuviliitin
Napojen lukumäärä 5

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 152 mm
Pituus 152 mm
Korkeus 80 mm
Sisäpituus 139 mm
Sisäleveys 140 mm
Sisäkorkeus 64 mm

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 750 °C
Teollisuuslaatu ei

Mekaaniset ominaisuudet

tiivistysväli vähintään 8 mm
tiivistysväli enintään 28 mm
Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.2 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 55 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Materiaali

Pohja-osan materiaali Polypropeeni
Kannen materiaali Polypropeeni
Sisäänviennin materiaali Termoplastinen elastomeeri
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES pdf (5 MB)
Asennusohjeet DE/EN pdf (5 MB)

Mittalehti

Mittapiirros dxf (36 MB)
Mittapiirros pdf (6 MB)
Mittapiirros dwg (8 MB)

Sertifikaatti

DLG Sertifiointi DE pdf (1 MB)
CE Ilmoitus DE/EN/PL pdf (141 KB)
UKCA Ilmoitus EN pdf (167 KB)
VDE Sertifikaatti DE/EN pdf (397 KB)
CE Ilmoitus DE/EN/FR pdf (139 KB)
