#81040101 | E-numero: 1622192 | Mitat: 152 x 152 x 80 mm
kytkentäkotelona

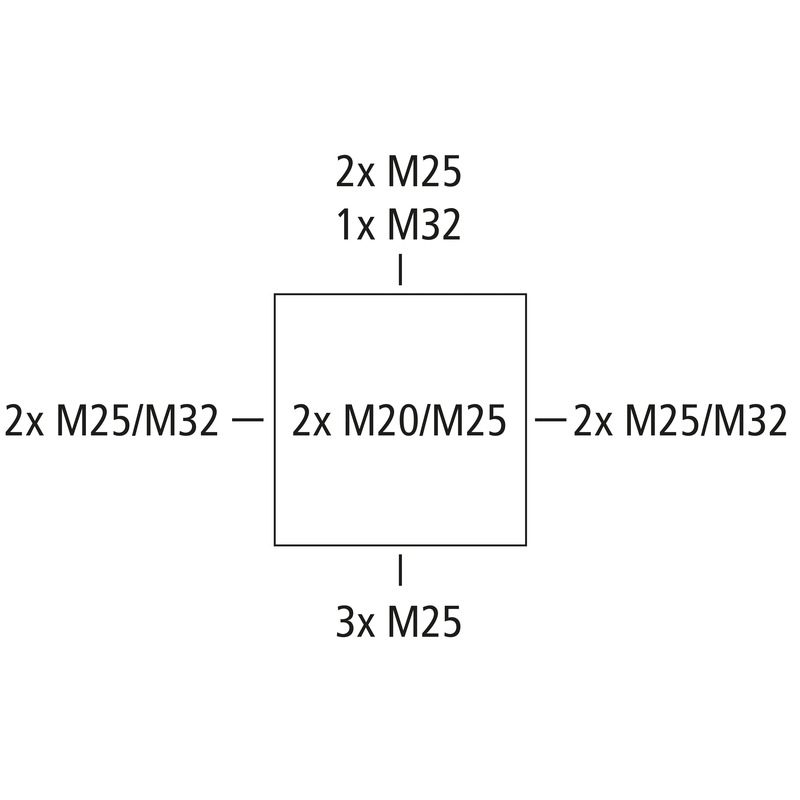

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25/M32, Tiiveysalue 8 - 28 mm, (2 Takana, 10 Sivuilla), Ulkoiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin
harmaa, Ui=1000 V AC, ilman liittimiä
| Nimellisjännite AC | 1000 V |
|---|---|
| Nimellisjännite DC | 1000 V |
| Johtimen max poikkipinta-ala | 10 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP66 |
| Liitintyyppi | ilman |
| Pohja-osan väri | harmaa |
|---|---|
| Kannen väri | harmaa |
| Leveys | 152 mm |
|---|---|
| Pituus | 152 mm |
| Korkeus | 80 mm |
| Sisäpituus | 139 mm |
| Sisäleveys | 140 mm |
| Sisäkorkeus | 64 mm |
| Paino | 0.2986 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | HB |
| Hehkulangan syttyvyys | 750 °C (EN 60695-2-11) |
| tiivistysväli vähintään | 8 mm |
|---|---|
| tiivistysväli enintään | 28 mm |
| Iskunkestävyysluokka | IK07 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.2 Nm |
| Kiinnitystapa | Seinä-/kattoasennus |
| Kiinnitys | Ulkoiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -25 °C |
| Ympäristön lämpötila max. | 55 °C |
| Ympäristön lämpötila 24h | 35 °C |
| Asennuspaikka | katettu ulkotila |
| EAN | 4013902660513 |
|---|---|
| ETIM-luokka | EC002600 |
| Tullitariffinumero | 85389099 |
| Vähimmäistilausmäärä | 1 |
| Pohja-osan materiaali | Polypropeeni |
|---|---|
| Kannen materiaali | Polypropeeni |
| Sisäänviennin materiaali | Termoplastinen elastomeeri |
| Tiivisteen materiaali | Termoplastinen elastomeeri |
| Kansiruuvin materiaali | Ruostumaton teräs 1.4567 (V2A) |
| Tarkastusmerkintä | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Tarkastusmerkintä | DLG (ammoniakinkestävyys) |
| EAN / GTIN | 4013902660513 |
|---|---|
| Leveys | 0.152 m |
| Paino | 0.2986 kg |
| Korkeus | 0.08 m |
| Määrä | 1 osat |
| Syvyys | 0.152 m |
| EAN / GTIN | 4013902660520 |
|---|---|
| Leveys | 0.35 m |
| Paino | 6.308 kg |
| Korkeus | 0.425 m |
| Määrä | 20 osat |
| Syvyys | 0.305 m |
| EAN / GTIN | 4013902660537 |
|---|---|
| Leveys | 0.8 m |
| Paino | 97.696 kg |
| Korkeus | 0.982 m |
| Määrä | 240 osat |
| Syvyys | 1.2 m |
Tarjottu teksti
(81040101.TXT 891 B)
Kirjaudu sisään ladataksesi tarjousasiakirjat.
CAD-tiedot
(Lataa 3D-CAD-data)
Kirjaudu sisään ladataksesi tarjousasiakirjat.
Holkkitiiviste
KVR M20-MGM
Tuotenumero 22742001
Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste
KVR M20-GDB/MGM
Tuotenumero 22742101
Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste
KVR M25-MGM
Tuotenumero 22742501
Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste
KVR M32-MGM
Tuotenumero 22743201
Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Kaksoiskalvotiiviste
DMS M20
Tuotenumero 26042001
Tiiveysalue 7 - 13 mm
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiiviste
DMS M25
Tuotenumero 26042501
Tiiveysalue 9 - 17 mm
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiiviste
DMS M32
Tuotenumero 26043201
Tiiveysalue 13 - 21 mm
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
sinetöintipakkaus
Abox PST 025-100
Tuotenumero 89500101
Sarja, jossa kaksi sinetöintikantta ja ruuvit
Jakorasioiden sinetöintisarja, malleihin Abox 025 / 040 / 060 / 100 alkaen 2024
Asennuslevy
Abox MPI 100
Tuotenumero 89511001
soveltuu Abox / Abox Pro 100
Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....
DIN-asennuskisko
Abox 100 NS35
Tuotenumero 89531001
soveltuu Abox / Abox Pro 100
Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...
Liittimen pidin
Abox 100 KH 221 6²
Tuotenumero 89600501
enintään 6:n Wago 221-613 -liittimen kiinteään yläpuoliseen...
Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...
Liittimen pidin
Abox 100 KH 2006 6²
Tuotenumero 89600601
Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...
Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...
Liitinkisko
Abox 100 KLS-10²
Tuotenumero 89641001
yläkiinnitteinen ruuvillinen liitin Abox/Abox Pro 100 -malleihin,...
Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, Ui = 690 V. Asennettavaksi...
Pylväs-/putkikiinnityssarja
MABF 100-1
Tuotenumero 89602001
jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025/2...
Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...
Kaapelihyllyn kiinnike
KTB 1-100
Tuotenumero 89602901
Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...
kytkentäkotelona
Abox 100 AB-10²
Tuotenumero 81042101
harmaa, Ui=690 V AC, In=57 Ampeeri, sis. yläkiinnitteisen ruuvillisen...
kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN...
