#81012001 | E-numero: 1622196 | Mitat: 152 x 152 x 80 mm

kytkentäkotelona

Abox 100-10²/w

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat...

lue lisää

Värivaihtoehdot

Mukauta

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

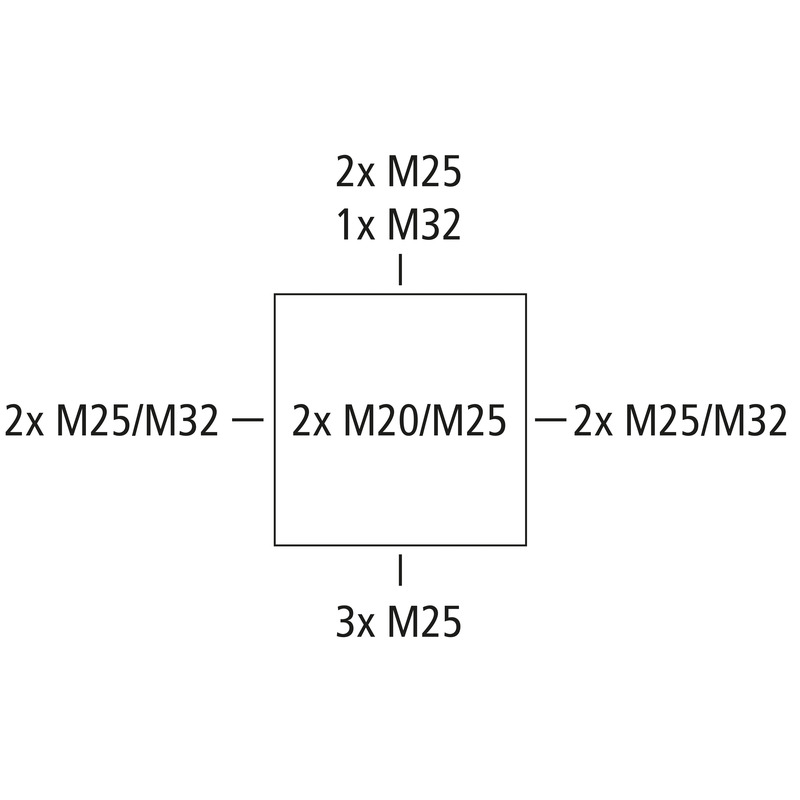

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 10 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25/M32, Tiiveysalue 8 - 28 mm, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

valkoinen, U_i=690 V AC, I_n=57 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen, 5-napainen, maks. poikkipinta-ala DIN EN 60998:n muk.: 10 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm², 2 x 16 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	4 mm²
Johtimen max poikkipinta-ala	10 mm²
Suojausluokka	II
Kotelointiluokka	IP66
Mitoitusvirta	57 Ampeeri
Liitintyyppi	Ruuviliitin
Napojen lukumäärä	5

Värit

Pohja-osan väri	valkoinen
Kannen väri	valkoinen

Mitat

Leveys	152 mm
Pituus	152 mm
Korkeus	80 mm
Sisäpituus	139 mm
Sisäleveys	140 mm
Sisäkorkeus	64 mm
Paino	0.414 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	750 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

tiivistysväli vähintään	8 mm
tiivistysväli enintään	28 mm
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.2 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	55 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Myyntitiedot

EAN	4013902660575
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni
Sisäänviennin materiaali	Termoplastinen elastomeeri
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)

Logistiikkatiedot

Kappale

EAN / GTIN	4013902660575
Leveys	0.152 m
Paino	0.414 kg
Korkeus	0.08 m
Määrä	1 osat
Syvyys	0.152 m

Pahvilaatikko

EAN / GTIN	4013902660582
Leveys	0.35 m
Paino	8.41 kg
Korkeus	0.425 m
Määrä	20 osat
Syvyys	0.305 m

Kuormalava

EAN / GTIN	4013902660599
Leveys	0.8 m
Paino	122.92 kg
Korkeus	0.982 m
Määrä	240 osat
Syvyys	1.2 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

KaksoiskalvotiivisteDMS M20/w

Kaksoiskalvotiiviste

DMS M20/w

Tuotenumero 26012001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M25/w

Kaksoiskalvotiiviste

DMS M25/w

Tuotenumero 26012501

Tiiveysalue 9 - 17 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

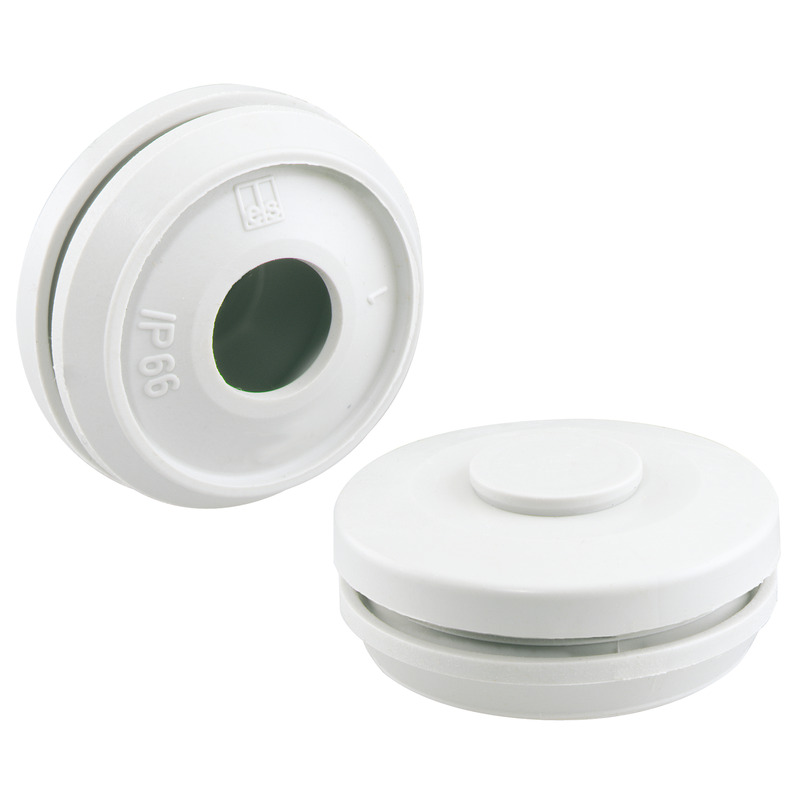

KaksoiskalvotiivisteDMS M32/w

Kaksoiskalvotiiviste

DMS M32/w

Tuotenumero 26013201

Tiivistysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

sinetöintipakkausAbox PST 025-100

sinetöintipakkaus

Abox PST 025-100

Tuotenumero 89500101

Sarja, jossa kaksi sinetöintikantta ja ruuvit

Jakorasioiden sinetöintisarja, malleihin Abox 025 / 040 / 060 / 100 alkaen 2024

AsennuslevyAbox MPI 100

Asennuslevy

Abox MPI 100

Tuotenumero 89511001

soveltuu Abox / Abox Pro 100

Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....

DIN-asennuskiskoAbox 100 NS35

DIN-asennuskisko

Abox 100 NS35

Tuotenumero 89531001

soveltuu Abox / Abox Pro 100

Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...

Liittimen pidinAbox 100 KH 221 6²

Liittimen pidin

Abox 100 KH 221 6²

Tuotenumero 89600501

enintään 6:n Wago 221-613 -liittimen kiinteään yläpuoliseen...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

Liittimen pidinAbox 100 KH 2006 6²

Liittimen pidin

Abox 100 KH 2006 6²

Tuotenumero 89600601

Liitinpidike NS35-vakiokiskolla Wago 2006-1201 -liitinten 6 mm²...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

LiitinkiskoAbox 100 KLS-10²

Liitinkisko

Abox 100 KLS-10²

Tuotenumero 89641001

yläkiinnitteinen ruuvillinen liitin Abox/Abox Pro 100 -malleihin,...

Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, U_i = 690 V. Asennettavaksi...

Pylväs-/putkikiinnityssarjaMABF 100-1

Pylväs-/putkikiinnityssarja

MABF 100-1

Tuotenumero 89602001

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025/2...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Kaapelihyllyn kiinnikeKTB 1-100 uusi

Kaapelihyllyn kiinnike

KTB 1-100

Tuotenumero 89602901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...
