#80647001 | E-numero: 1622300 | Mitat: 152 x 152 x 80 mm

kytkentäkotelona

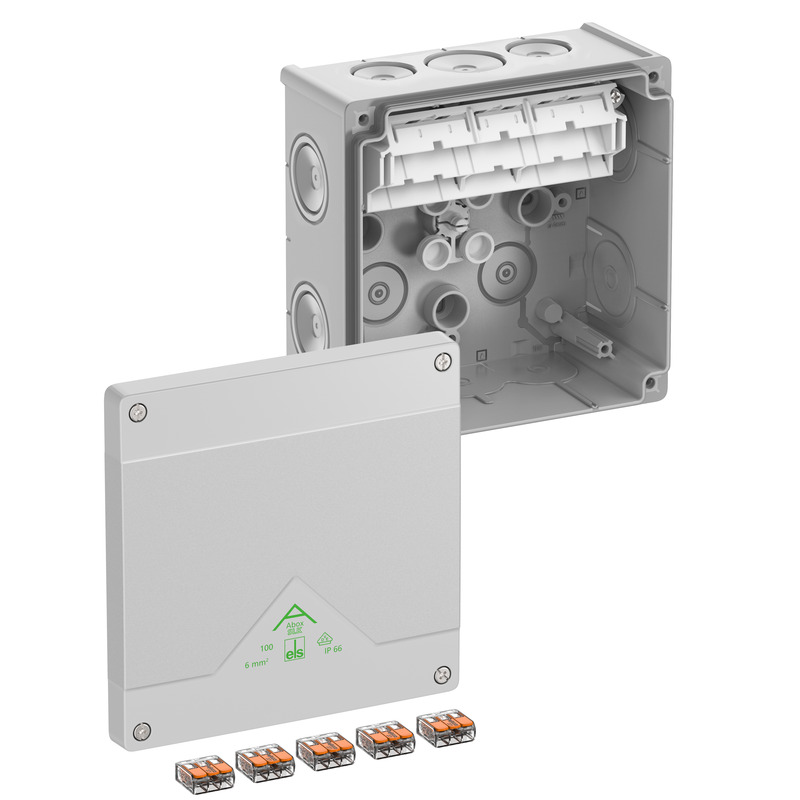

Abox SLK-6²

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², U_i=450 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät,...

Kirjaudu sisään nähdäksesi hinnan

Kuvaus

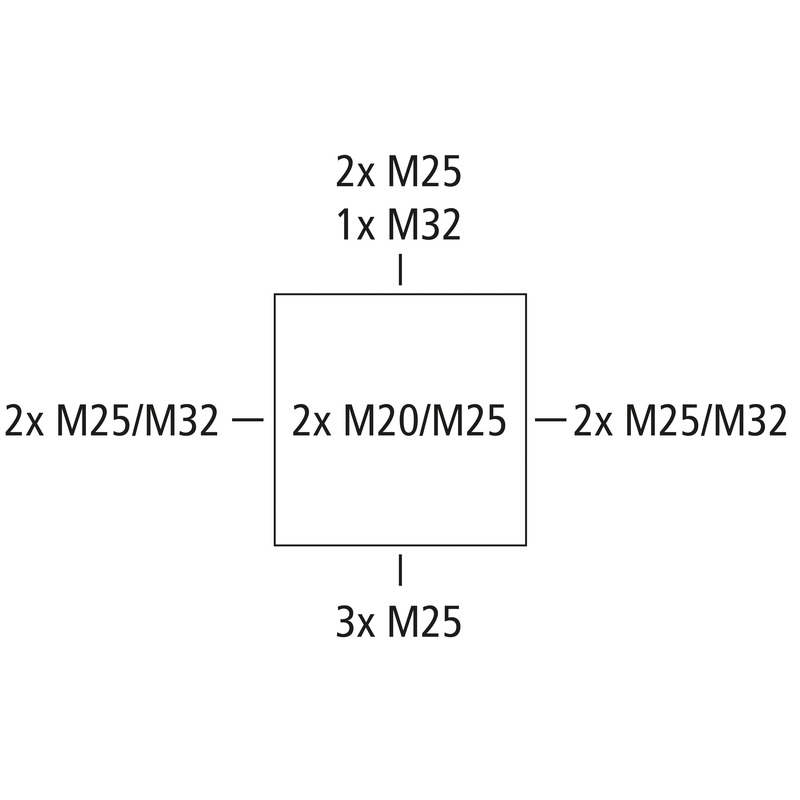

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², U_i=450 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25/M32, Tiiveysalue 8 - 28 mm, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä ja liitinpidikkeellä, vakioasennuksiin sisä- ja suojattuihin ulkoasennuksiin

harmaa, I_n=41 Ampeeri, sis. 5 kpl, 3-napaista ruuvitonta rasialiitintä 221-613 – 6 mm², kiinnitettävä poikkileikkaus napaa kohti: 3 x 0,2–6 mm² jäykkä/joustava Cu

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	450 V
Nimellisjännite DC	450 V
pienin johtimen poikkipinta-ala	0,5 mm²
Johtimen max poikkipinta-ala	6 mm²
Suojausluokka	II
Kotelointiluokka	IP66
Mitoitusvirta	41 Ampeeri
Liitintyyppi	ruuvittomat
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	152 mm
Pituus	152 mm
Korkeus	80 mm
Sisäpituus	139 mm
Sisäleveys	140 mm
Sisäkorkeus	64 mm
Paino	0.3325 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	750 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

tiivistysväli vähintään	8 mm
tiivistysväli enintään	28 mm
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.2 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	55 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Myyntitiedot

EAN	4013902660759
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni
Sisäänviennin materiaali	Termoplastinen elastomeeri
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)

Logistiikkatiedot

Kappale

EAN / GTIN	4013902660759
Leveys	0.152 m
Paino	0.3325 kg
Korkeus	0.08 m
Määrä	1 osat
Syvyys	0.152 m

Pahvilaatikko

EAN / GTIN	4013902660766
Leveys	0.35 m
Paino	7.03 kg
Korkeus	0.425 m
Määrä	20 osat
Syvyys	0.305 m

Kuormalava

EAN / GTIN	4013902660773
Leveys	0.8 m
Paino	106.36 kg
Korkeus	0.982 m
Määrä	240 osat
Syvyys	1.2 m

Lataukset

Lataa Tietosivu

Lataa Tietosivu (80647001.pdf)

Asennusohje

Asennusohjeet DE/EN pdf (3 MB)

Asennusohjeet FR/ES pdf (3 MB)

Mittalehti

Mittapiirros pdf (6 MB)

Mittapiirros dwg (8 MB)

Mittapiirros dxf (36 MB)

Sertifikaatti

DLG Sertifiointi DE pdf (752 KB)

CE Ilmoitus DE/EN/FR pdf (34 KB)

UKCA Ilmoitus EN pdf (167 KB)

DLG Sertifiointi EN pdf (727 KB)

VDE Sertifikaatti DE/EN pdf (207 KB)

CE Ilmoitus DE/EN/PL pdf (94 KB)

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

Liittimen pidinAbox 100 KH 221 6²

Liittimen pidin - Abox 100 KH 221 6²

Liittimen pidin

Abox 100 KH 221 6²

Tuotenumero 89600501

enintään 6:n Wago 221-613 -liittimen kiinteään yläpuoliseen...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

HolkkitiivisteKVR M20-GDB/MGM

Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste

KVR M20-GDB/MGM

Tuotenumero 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M20-MGM

Holkkitiiviste - KVR M20-MGM

Holkkitiiviste

KVR M20-MGM

Tuotenumero 22742001

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M25-MGM

Holkkitiiviste - KVR M25-MGM

Holkkitiiviste

KVR M25-MGM

Tuotenumero 22742501

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M32-MGM

Holkkitiiviste - KVR M32-MGM

Holkkitiiviste

KVR M32-MGM

Tuotenumero 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

KaksoiskalvotiivisteDMS M20

Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste

DMS M20

Tuotenumero 26042001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M25

Kaksoiskalvotiiviste - DMS M25

Kaksoiskalvotiiviste

DMS M25

Tuotenumero 26042501

Tiiveysalue 9 - 17 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M32

Kaksoiskalvotiiviste - DMS M32

Kaksoiskalvotiiviste

DMS M32

Tuotenumero 26043201

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

Pylväs-/putkikiinnityssarjaMABF 100-1

Pylväs-/putkikiinnityssarja - MABF 100-1

Pylväs-/putkikiinnityssarja

MABF 100-1

Tuotenumero 89602001

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025/2...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Kaapelihyllyn kiinnikeKTB 1-100 uusi

Kaapelihyllyn kiinnike - KTB 1-100

Kaapelihyllyn kiinnike

KTB 1-100

Tuotenumero 89602901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...
