#80642101 | E-numero: 1622184 | Mitat: 127 x 127 x 70 mm

kytkentäkotelona

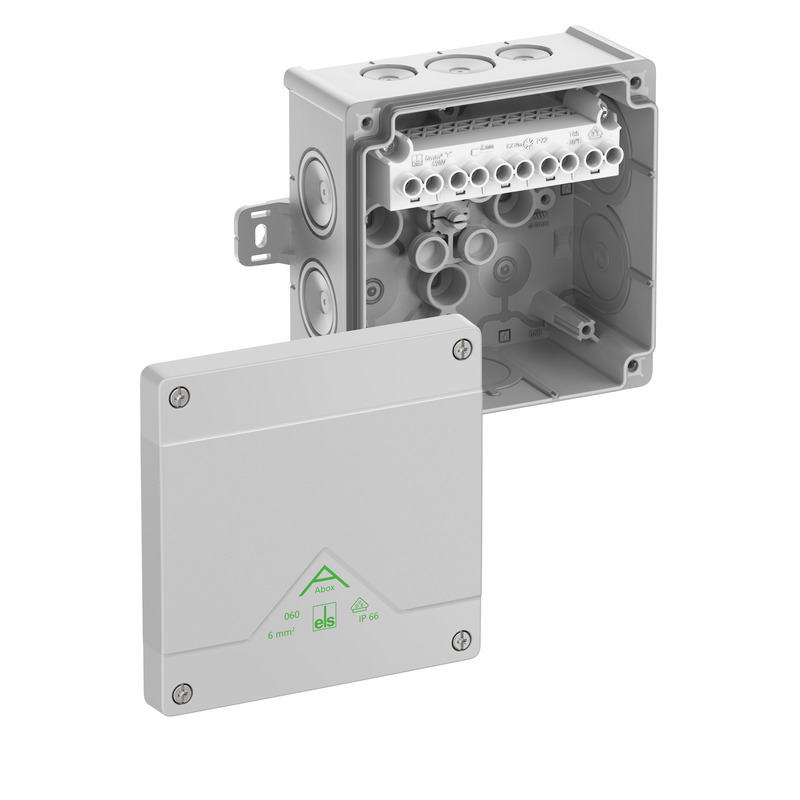

Abox 060 AB-6²

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat...

lue lisää

Värivaihtoehdot

Mukauta

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

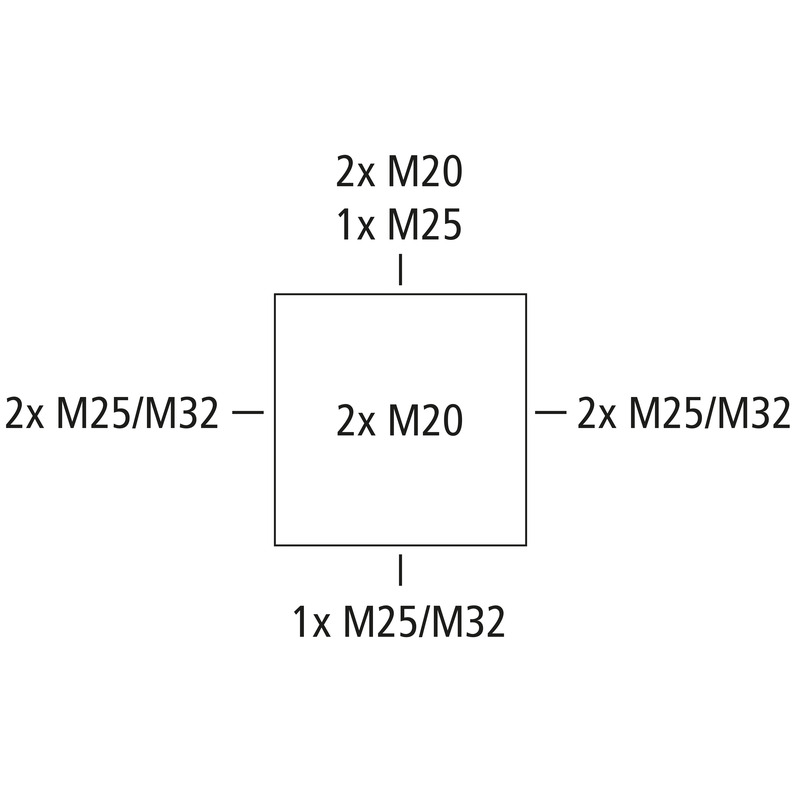

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25/M32, Tiiveysalue 4 - 28 mm, (2 Takana, 8 Sivuilla), Ulkoiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

harmaa, U_i=690 V AC, I_n=41 Ampeeri, harmaa, U_i=690 V AC, I_n=41 A, yläkiinnitteinen ruuviliitin, 5-napainen, maks. nimellinen poikkileikkaus DIN EN 60998:n muk.: 6 mm², kiinnitettävät poikkileikkaukset napaa kohti: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 2 x 10 mm² Cu jäykkä / joustava, johtoholkilla

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	1,5 mm²
Johtimen max poikkipinta-ala	6 mm²
Suojausluokka	II
Kotelointiluokka	IP66
Mitoitusvirta	41 Ampeeri
Liitintyyppi	Ruuviliitin
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	127 mm
Pituus	127 mm
Korkeus	70 mm
Sisäpituus	114 mm
Sisäleveys	114 mm
Sisäkorkeus	54 mm
Paino	0.2875 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	750 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

tiivistysväli vähintään	4 mm
tiivistysväli enintään	28 mm
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.2 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	55 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Myyntitiedot

EAN	4013902660810
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni
Sisäänviennin materiaali	Termoplastinen elastomeeri
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)

Logistiikkatiedot

Kappale

EAN / GTIN	4013902660810
Leveys	0.127 m
Paino	0.2875 kg
Korkeus	0.07 m
Määrä	1 osat
Syvyys	0.127 m

Pahvilaatikko

EAN / GTIN	4013902660827
Leveys	0.685 m
Paino	6.082 kg
Korkeus	0.155 m
Määrä	20 osat
Syvyys	0.255 m

Kuormalava

EAN / GTIN	4013902660834
Leveys	0.8 m
Paino	167.968 kg
Korkeus	1.116 m
Määrä	480 osat
Syvyys	1.2 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

HolkkitiivisteKVR M20-MGM

Holkkitiiviste

KVR M20-MGM

Tuotenumero 22742001

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M20-GDB/MGM

Holkkitiiviste

KVR M20-GDB/MGM

Tuotenumero 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M25-MGM

Holkkitiiviste

KVR M25-MGM

Tuotenumero 22742501

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M32-MGM

Holkkitiiviste

KVR M32-MGM

Tuotenumero 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

KaksoiskalvotiivisteDMS M20

Kaksoiskalvotiiviste

DMS M20

Tuotenumero 26042001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M25

Kaksoiskalvotiiviste

DMS M25

Tuotenumero 26042501

Tiiveysalue 9 - 17 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M32

Kaksoiskalvotiiviste

DMS M32

Tuotenumero 26043201

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

sinetöintipakkausAbox PST 025-100

sinetöintipakkaus

Abox PST 025-100

Tuotenumero 89500101

Sarja, jossa kaksi sinetöintikantta ja ruuvit

Jakorasioiden sinetöintisarja, malleihin Abox 025 / 040 / 060 / 100 alkaen 2024

AsennuslevyAbox MPI 060

Asennuslevy

Abox MPI 060

Tuotenumero 89510601

soveltuu Abox / Abox Pro 060

Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....

DIN-asennuskiskoAbox 060 NS35

DIN-asennuskisko

Abox 060 NS35

Tuotenumero 89530601

soveltuu Abox / Abox Pro 060

Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...

Liittimen pidinAbox 060 KH 221 4²

Liittimen pidin

Abox 060 KH 221 4²

Tuotenumero 89600401

enintään 6:n Wago 221-413 -liittimen kiinteään yläpuoliseen...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

LiitinkiskoAbox 060 KLS-6²

Liitinkisko

Abox 060 KLS-6²

Tuotenumero 89640601

ruuvillinen liitin Abox/Abox Pro 060 -malleihin, 5-napainen – 6 mm², I_...

Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, U_i = 690 V. Asennettavaksi...

Pylväs-/putkikiinnityssarjaMABF 100-1

Pylväs-/putkikiinnityssarja

MABF 100-1

Tuotenumero 89602001

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025/2...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Kaapelihyllyn kiinnikeKTB 1-100 uusi

Kaapelihyllyn kiinnike

KTB 1-100

Tuotenumero 89602901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...

Samankaltaiset tuotteet

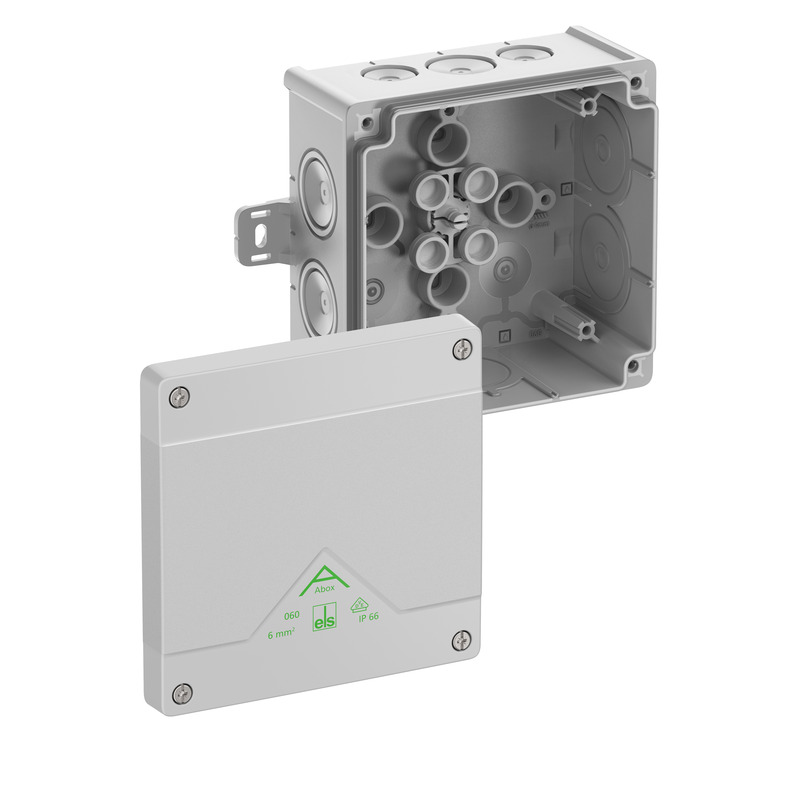

kytkentäkotelonaAbox 060 AB-L

kytkentäkotelona

Abox 060 AB-L

Tuotenumero 80640101

harmaa, U_i=1000 V AC, ilman liittimiä

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...

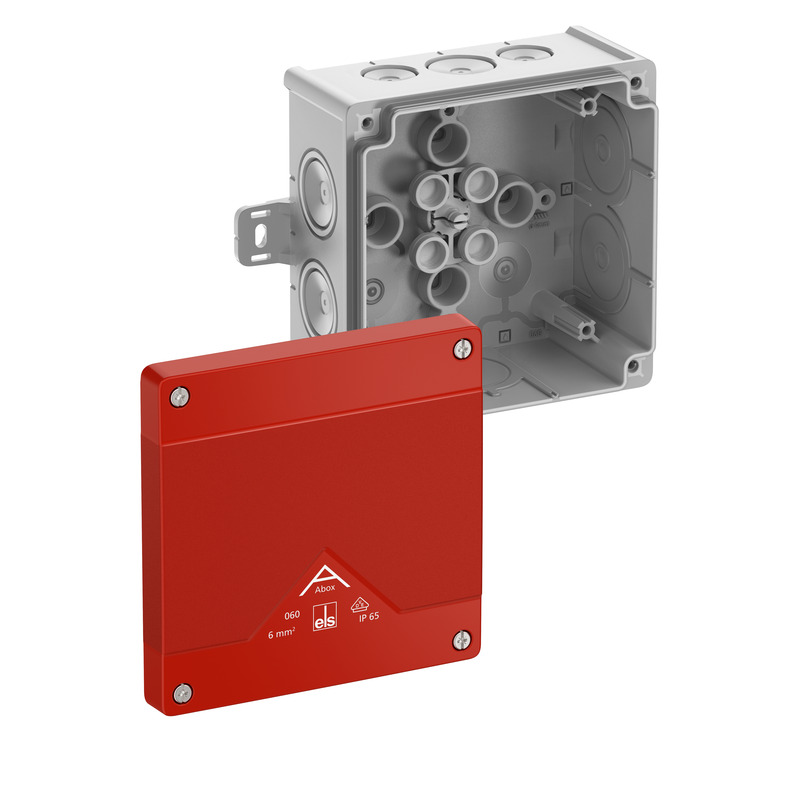

kytkentäkotelonaAbox 060 AB-L/SB
