Abox 060-L Abox 060-L Abox 060-L Abox 060-L Abox 060-L

kytkentäkotelona

Abox 060-L

Tuotenumero: 80640001 | Mitat: 127 x 127 x 70 mm

E-numero: 1622181

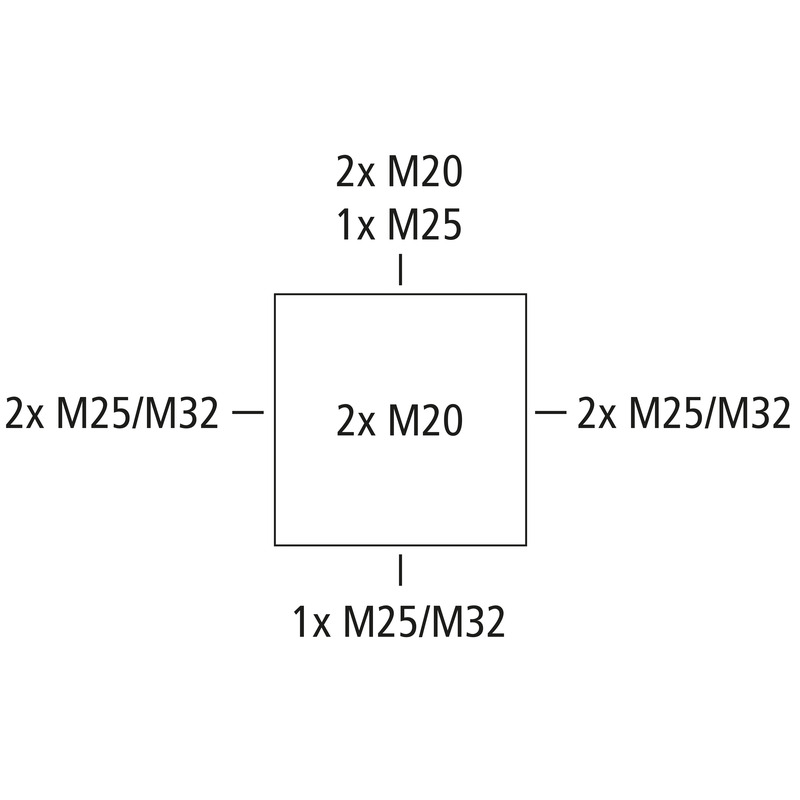

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25/M32, Tiiveysalue 4 - 28 mm, (2 Takana, 8 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

harmaa, Ui=1000 V AC, ilman liittimiä

saatavilla 1.5.2024

Sähköiset ominaisuudet

Nimellisjännite AC 1000 V
Nimellisjännite DC 1000 V
Johtimen max poikkipinta-ala 6 mm²
Suojausluokka II
Kotelointiluokka IP66
Liitintyyppi ilman

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 127 mm
Pituus 127 mm
Korkeus 70 mm
Sisäpituus 114 mm
Sisäleveys 114 mm
Sisäkorkeus 54 mm

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 750 °C
Teollisuuslaatu ei

Mekaaniset ominaisuudet

tiivistysväli vähintään 4 mm
tiivistysväli enintään 28 mm
Iskunkestävyysluokka IK07
Sinetöitävissä kyllä
Kansiruuvin vääntömomentti 1.2 Nm
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 55 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Materiaali

Pohja-osan materiaali Polypropeeni
Kannen materiaali Polypropeeni
Sisäänviennin materiaali Termoplastinen elastomeeri
Tiivisteen materiaali Termoplastinen elastomeeri
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä DLG (ammoniakinkestävyys)

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet FR/ES pdf (5 MB)
Asennusohjeet DE/EN pdf (5 MB)

Mittalehti

Mittapiirros pdf (5 MB)
Mittapiirros dwg (6 MB)
Mittapiirros dxf (27 MB)

Sertifikaatti

CE Ilmoitus DE/EN/PL pdf (141 KB)
CE Ilmoitus DE/EN/FR pdf (139 KB)
UKCA Ilmoitus EN pdf (167 KB)
DLG Sertifiointi DE pdf (1 MB)
VDE Sertifikaatti DE/EN pdf (397 KB)

Lisävarusteet

Holkkitiiviste - KVR M20-MGM

Holkkitiiviste KVR M20-MGM

  • Mitat : 26,5 x 26,5 x 36 mm
  • Tuotenumero: 22742001
  • E-numero: 1736116

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm



Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M20-GDB/MGM

Holkkitiiviste KVR M20-GDB/MGM

  • Mitat : 30 x 30 x 37 mm
  • Tuotenumero: 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm



Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M25-MGM

Holkkitiiviste KVR M25-MGM

  • Mitat : 31,5 x 31,5 x 44 mm
  • Tuotenumero: 22742501
  • E-numero: 1736118

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm



Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa



Tuotelistaus
Lisätiedot
Holkkitiiviste - KVR M32-MGM

Holkkitiiviste KVR M32-MGM

  • Mitat : 40 x 40 x 50 mm
  • Tuotenumero: 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm



Holkkitiiviste vedonpoistolla, IP68 ,polyamidi, M_ x 1,5 mm, vastamutterilla, harmaa



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M20

Kaksoiskalvotiiviste DMS M20

  • Mitat : 25,2 x 25,2 x 13,4 mm
  • Tuotenumero: 26042001
  • E-numero: 1736235

Tiiveysalue 7 - 13 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M25

Kaksoiskalvotiiviste DMS M25

  • Mitat : 29,7 x 29,7 x 13,6 mm
  • Tuotenumero: 26042501
  • E-numero: 1736236

Tiiveysalue 9 - 17 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
Kaksoiskalvotiiviste - DMS M32

Kaksoiskalvotiiviste DMS M32

  • Mitat : 36,7 x 36,7 x 14,7 mm
  • Tuotenumero: 26043201
  • E-numero: 1736237

Tiiveysalue 13 - 21 mm



Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...



Tuotelistaus
Lisätiedot
uusi sinetöintipakkaus - Abox PST 025-100

sinetöintipakkaus Abox PST 025-100

  • Mitat : 15 x 15 x 15 mm
  • Tuotenumero: 89500101
  • E-numero: 1622319

Sarja, jossa kaksi sinetöintikantta ja ruuvit



Jakorasioiden sinetöintisarja, malleihin Abox 025 / 040 / 060 / 100 alkaen 2024



Tuotelistaus
Lisätiedot
uusi Asennuslevy - Abox MPI 060

Asennuslevy Abox MPI 060

  • Mitat : 94 x 94 x 2,5 mm
  • Tuotenumero: 89510601

soveltuu Abox / Abox Pro 060



Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....



Tuotelistaus
Lisätiedot
uusi DIN-asennuskisko - Abox 060 NS35

DIN-asennuskisko Abox 060 NS35

  • Mitat : 35 x 95 x 7,5 mm
  • Tuotenumero: 89530601

soveltuu Abox / Abox Pro 060



Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...



Tuotelistaus
Lisätiedot
uusi Liittimen pidin - Abox 060 KH 221 4²

Liittimen pidin Abox 060 KH 221 4²

  • Mitat : 22 x 88 x 32 mm
  • Tuotenumero: 89600401
  • E-numero: 1622323

enintään 6:n Wago 221-413 -liittimen kiinteään yläpuoliseen...



Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...



Tuotelistaus
Lisätiedot
uusi Liitinkisko - Abox 060 KLS-6²

Liitinkisko Abox 060 KLS-6²

  • Mitat : 23 x 98 x 32 mm
  • Tuotenumero: 89640601

ruuvillinen liitin Abox/Abox Pro 060 -malleihin, 5-napainen – 6 mm², I...



Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, Ui = 690 V. Asennettavaksi...



Tuotelistaus
Lisätiedot
uusi Pylväs-/putkikiinnityssarja - MABF 100-1

Pylväs-/putkikiinnityssarja MABF 100-1

  • Mitat : 38 x 100 x 15 mm
  • Tuotenumero: 89602001
  • E-numero: 1622329

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025/2...



Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...



Tuotelistaus
Lisätiedot

CAD-tiedot

CAD-tiedot Lataa 3D-CAD-tiedot

Pyyntösi

Tietosi
Yritystiedot
CAD-muoto

Tuotteen teksti

Samanlaisia tuotteita

uusi kytkentäkotelona - Abox 060-L/w

kytkentäkotelona Abox 060-L/w

  • Mitat : 127 x 127 x 70 mm
  • Tuotenumero: 80610001
  • E-numero: 1622185

valkoinen, Ui=1000 V AC, ilman liittimiä



kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...



Tuotelistaus
Lisätiedot
uusi kytkentäkotelona - Abox 060-6²/w

kytkentäkotelona Abox 060-6²/w

  • Mitat : 127 x 127 x 70 mm
  • Tuotenumero: 80612001
  • E-numero: 1622186

valkoinen, Ui=690 V AC, In=41 Ampeeri, sis. yläkiinnitteisen...



kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...



Tuotelistaus
Lisätiedot
uusi kytkentäkotelona - Abox 060-L/sw

kytkentäkotelona Abox 060-L/sw

  • Mitat : 127 x 127 x 70 mm
  • Tuotenumero: 80600001
  • E-numero: 1622187

musta, Ui=1000 V AC, ilman liittimiä



kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...



Tuotelistaus
Lisätiedot
uusi kytkentäkotelona - Abox 060-6²/sw

kytkentäkotelona Abox 060-6²/sw

  • Mitat : 127 x 127 x 70 mm
  • Tuotenumero: 80602001
  • E-numero: 1622188

musta, Ui=690 V AC, In=41 Ampeeri, sis. yläkiinnitteisen ruuvillisen...



kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...



Tuotelistaus
Lisätiedot
uusi kytkentäkotelona - Abox 060-L/SB

kytkentäkotelona Abox 060-L/SB

  • Mitat : 127 x 127 x 70 mm
  • Tuotenumero: 80670001
  • E-numero: 1622189

harmaa, Ui=1000 V AC, punaisella kannella, ilman liittimiä,...



kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...



Tuotelistaus
Lisätiedot
uusi kytkentäkotelona - Abox 060-6²

kytkentäkotelona Abox 060-6²

  • Mitat : 127 x 127 x 70 mm
  • Tuotenumero: 80642001
  • E-numero: 1622183

harmaa, Ui=690 V AC, In=41 Ampeeri, sis. yläkiinnitteisen ruuvillisen...



kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...



Tuotelistaus
Lisätiedot
