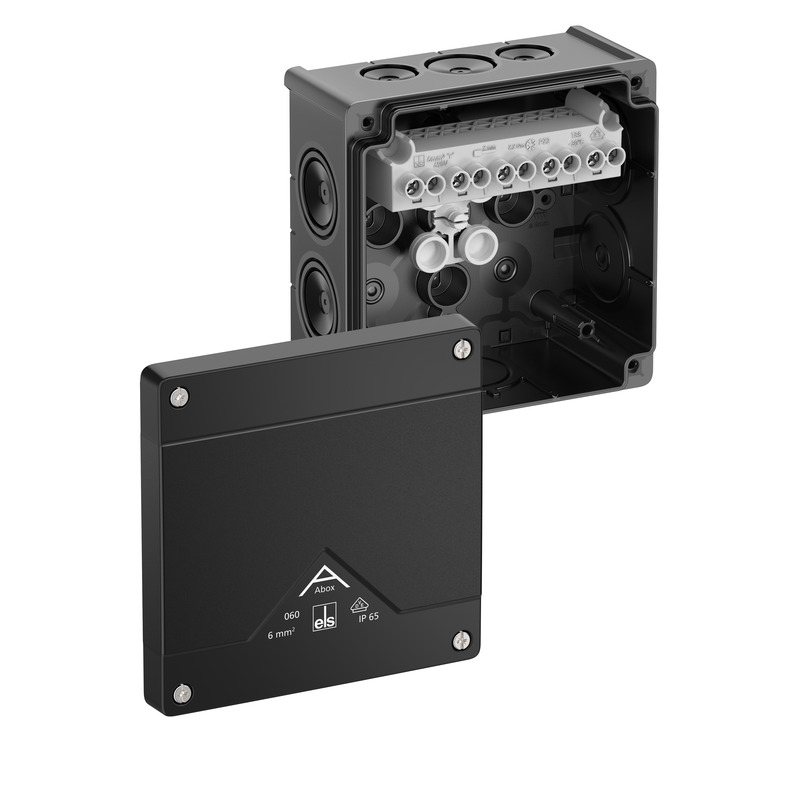

#80602001 | E-numero: 1622188 | Mitat: 127 x 127 x 70 mm

kytkentäkotelona

Abox 060-6²/sw

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat...

lue lisää

Värivaihtoehdot

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

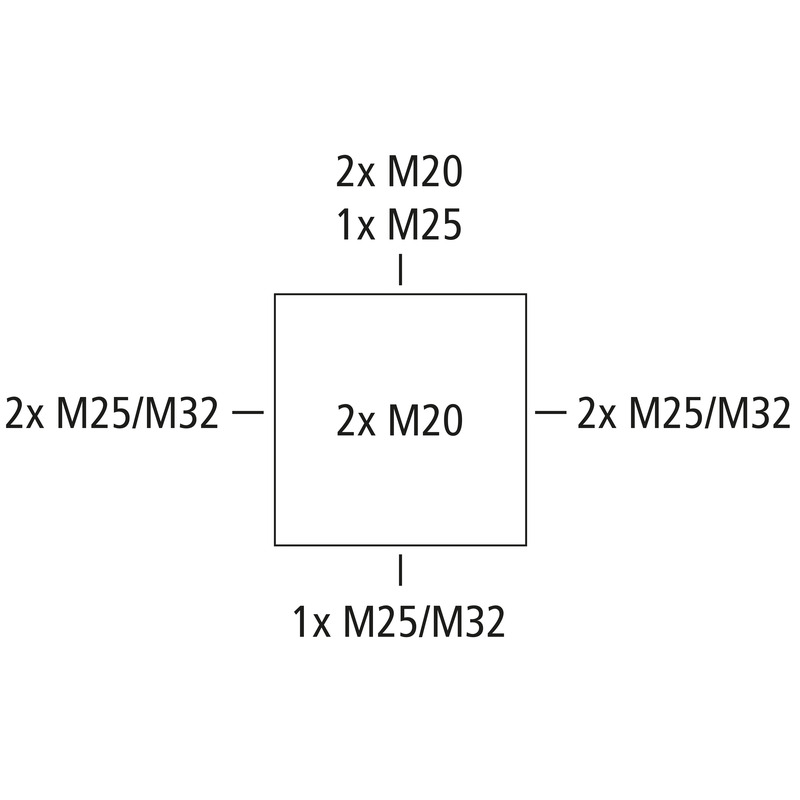

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25/M32, Tiiveysalue 4 - 28 mm, (2 Takana, 8 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

musta, U_i=690 V AC, I_n=41 Ampeeri, sis. yläkiinnitteisen ruuvillisen liittimen , 5-napainen, maks. poikkipinta-ala DIN EN 60998:n muk.: 6 mm², kiinnitettävä poikkileikkaus napaa kohti: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 2 x 10 mm² jäykkä Cu / joustava kaapeliholkilla varustettu

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	690 V
pienin johtimen poikkipinta-ala	1,5 mm²
Johtimen max poikkipinta-ala	6 mm²
Suojausluokka	II
Kotelointiluokka	IP66
Mitoitusvirta	41 Ampeeri
Liitintyyppi	Ruuviliitin
Napojen lukumäärä	5

Värit

Pohja-osan väri	musta
Kannen väri	musta

Mitat

Leveys	127 mm
Pituus	127 mm
Korkeus	70 mm
Sisäpituus	114 mm
Sisäleveys	114 mm
Sisäkorkeus	54 mm
Paino	0.281 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	750 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

tiivistysväli vähintään	4 mm
tiivistysväli enintään	28 mm
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.2 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	55 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Myyntitiedot

EAN	4013902661084
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni
Sisäänviennin materiaali	Termoplastinen elastomeeri
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)

Logistiikkatiedot

Kappale

EAN / GTIN	4013902661084
Leveys	0.127 m
Paino	0.281 kg
Korkeus	0.07 m
Määrä	1 osat
Syvyys	0.127 m

Pahvilaatikko

EAN / GTIN	4013902661091
Leveys	0.383 m
Paino	5.976 kg
Korkeus	0.281 m
Määrä	20 osat
Syvyys	0.258 m

Kuormalava

EAN / GTIN	4013902661107
Leveys	0.8 m
Paino	183.352 kg
Korkeus	0.993 m
Määrä	540 osat
Syvyys	1.2 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

HolkkitiivisteKVR M20-MGM/sw

Holkkitiiviste

KVR M20-MGM/sw

Tuotenumero 22702001

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M20-GDB/MGM/sw

Holkkitiiviste

KVR M20-GDB/MGM/sw

Tuotenumero 22702101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M25-MGM/sw

Holkkitiiviste

KVR M25-MGM/sw

Tuotenumero 22702501

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

HolkkitiivisteKVR M32-MGM/sw

Holkkitiiviste

KVR M32-MGM/sw

Tuotenumero 22703201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, musta
(*...

KaksoiskalvotiivisteDMS M20/sw

Kaksoiskalvotiiviste

DMS M20/sw

Tuotenumero 26002001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M25/sw

Kaksoiskalvotiiviste

DMS M25/sw

Tuotenumero 26002501

Tiiveysalue 9 - 17 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M32/sw

Kaksoiskalvotiiviste

DMS M32/sw

Tuotenumero 26003201

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

sinetöintipakkausAbox PST 025-100

sinetöintipakkaus

Abox PST 025-100

Tuotenumero 89500101

Sarja, jossa kaksi sinetöintikantta ja ruuvit

Jakorasioiden sinetöintisarja, malleihin Abox 025 / 040 / 060 / 100 alkaen 2024

AsennuslevyAbox MPI 060

Asennuslevy

Abox MPI 060

Tuotenumero 89510601

soveltuu Abox / Abox Pro 060

Asennuslevy melamiinilaminoitua eristysmateriaalia, paksuus 2,5 mm, harmaa, sis. kiinnitysruuvit....

DIN-asennuskiskoAbox 060 NS35

DIN-asennuskisko

Abox 060 NS35

Tuotenumero 89530601

soveltuu Abox / Abox Pro 060

Normikisko DIN EN 60715:n mukaan, 35 x 7,5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin...

Liittimen pidinAbox 060 KH 221 4²

Liittimen pidin

Abox 060 KH 221 4²

Tuotenumero 89600401

enintään 6:n Wago 221-413 -liittimen kiinteään yläpuoliseen...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

LiitinkiskoAbox 060 KLS-6²

Liitinkisko

Abox 060 KLS-6²

Tuotenumero 89640601

ruuvillinen liitin Abox/Abox Pro 060 -malleihin, 5-napainen – 6 mm², I_...

Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, U_i = 690 V. Asennettavaksi...

Pylväs-/putkikiinnityssarjaMABF 100-1

Pylväs-/putkikiinnityssarja

MABF 100-1

Tuotenumero 89602001

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025/2...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Kaapelihyllyn kiinnikeKTB 1-100 uusi

Kaapelihyllyn kiinnike

KTB 1-100

Tuotenumero 89602901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...

Samankaltaiset tuotteet

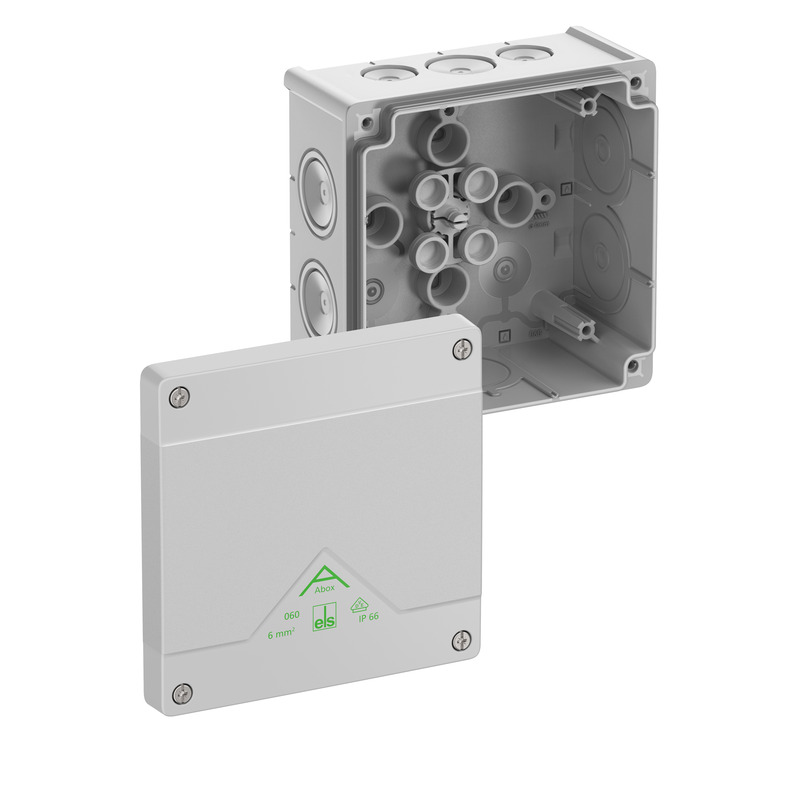

kytkentäkotelonaAbox 060-L

kytkentäkotelona

Abox 060-L

Tuotenumero 80640001

harmaa, U_i=1000 V AC, ilman liittimiä

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...

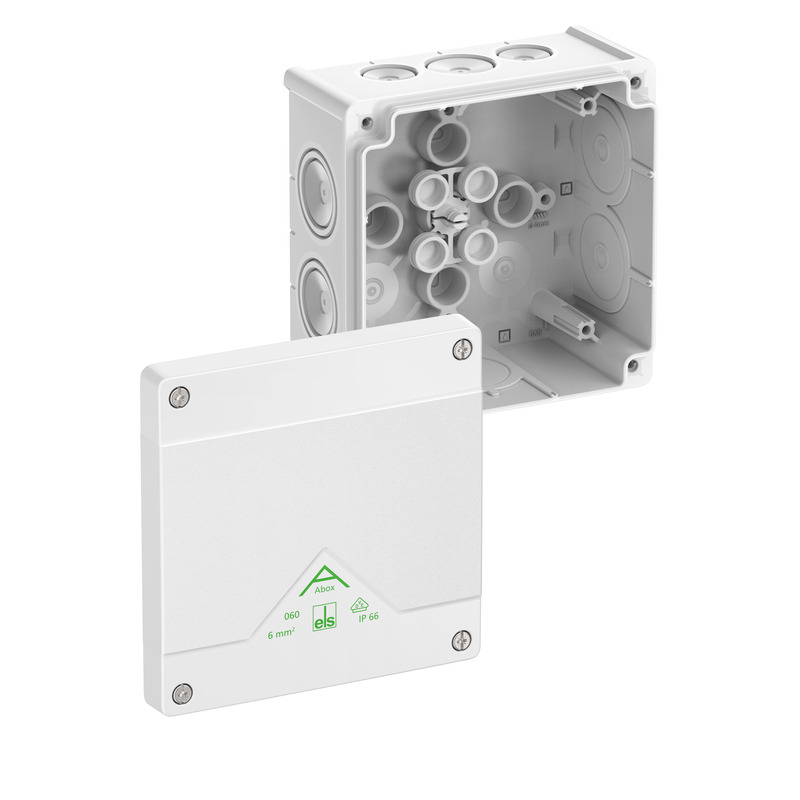

kytkentäkotelonaAbox 060-L/w

kytkentäkotelona

Abox 060-L/w

Tuotenumero 80610001

valkoinen, U_i=1000 V AC, ilman liittimiä

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...

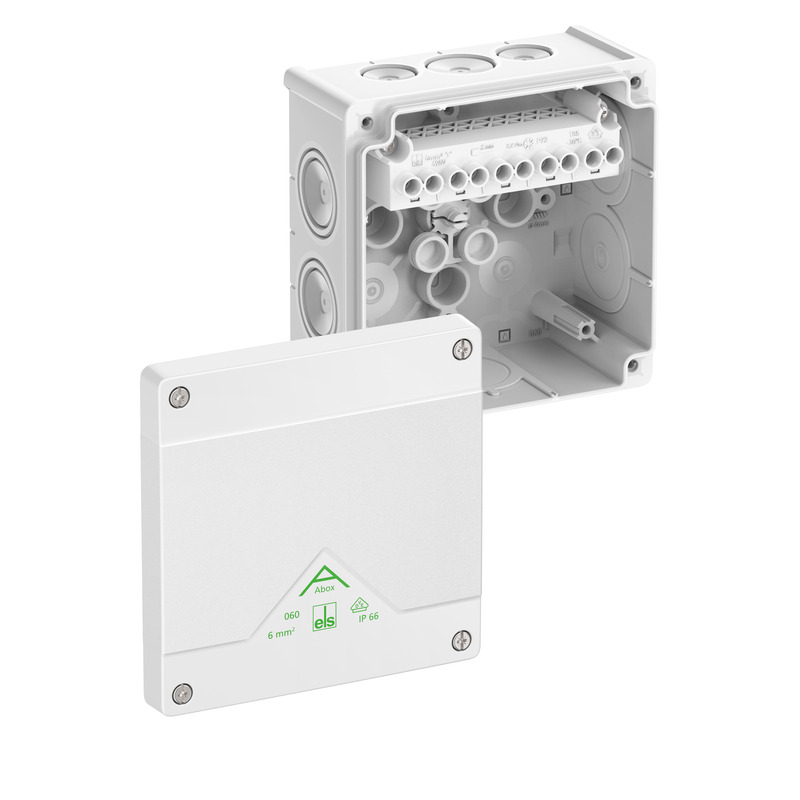

kytkentäkotelonaAbox 060-6²/w

kytkentäkotelona

Abox 060-6²/w

Tuotenumero 80612001

valkoinen, U_i=690 V AC, I_n=41 Ampeeri, sis. yläkiinnitteisen...

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...

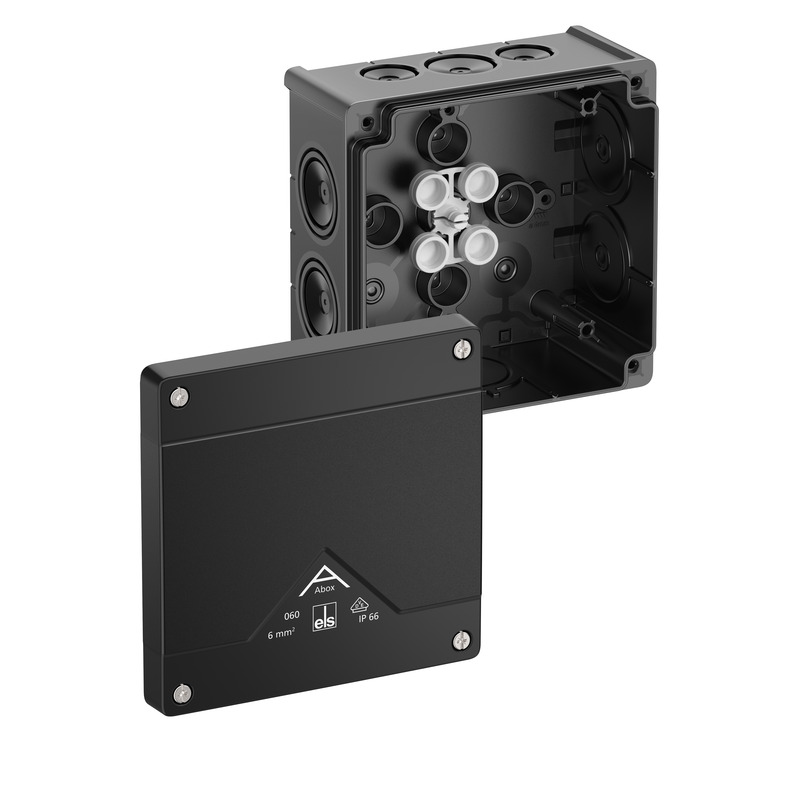

kytkentäkotelonaAbox 060-L/sw

kytkentäkotelona

Abox 060-L/sw

Tuotenumero 80600001

musta, U_i=1000 V AC, ilman liittimiä

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...

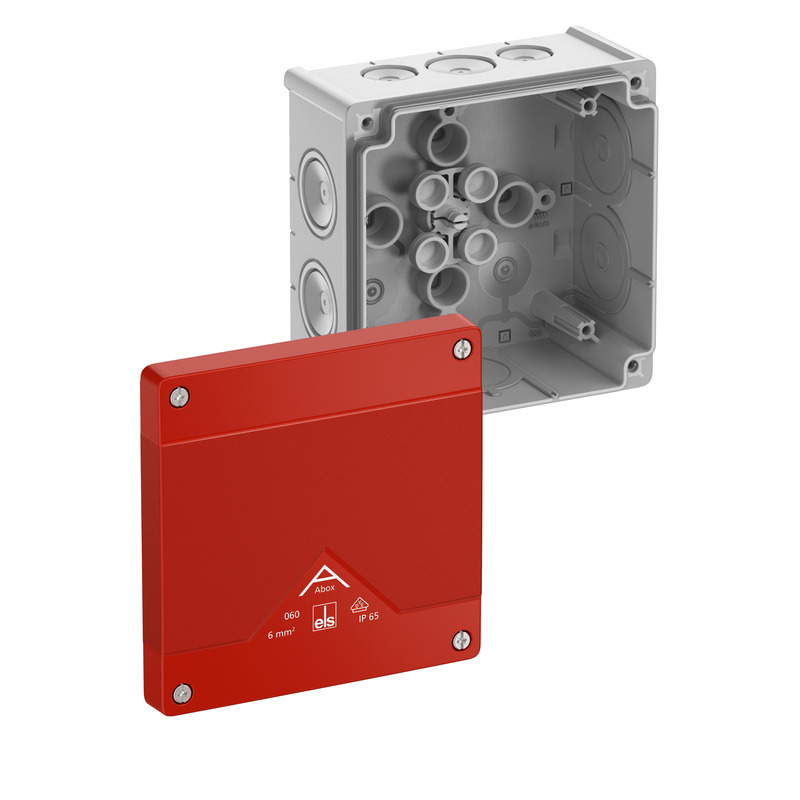

kytkentäkotelonaAbox 060-L/SB

kytkentäkotelona

Abox 060-L/SB

Tuotenumero 80670001

harmaa, U_i=1000 V AC, punaisella kannella, ilman liittimiä,...

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 6 mm², Sertifioitu VDE (DIN EN...

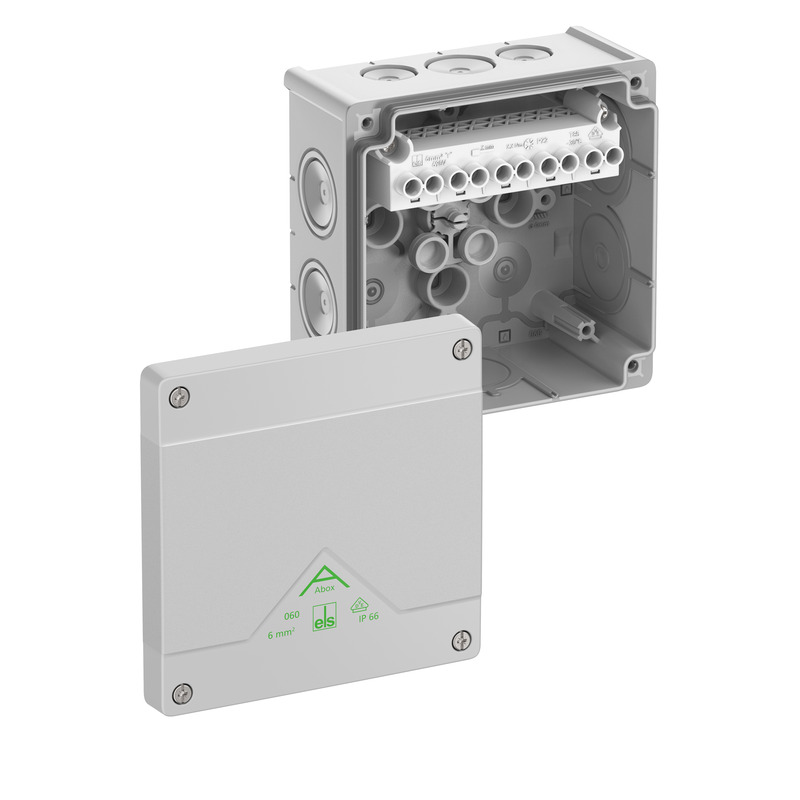

kytkentäkotelonaAbox 060-6²
