kytkentäkotelona
Tuotenumero: 80470001 | Mitat: 102 x 102 x 57 mm
E-numero: 1622179

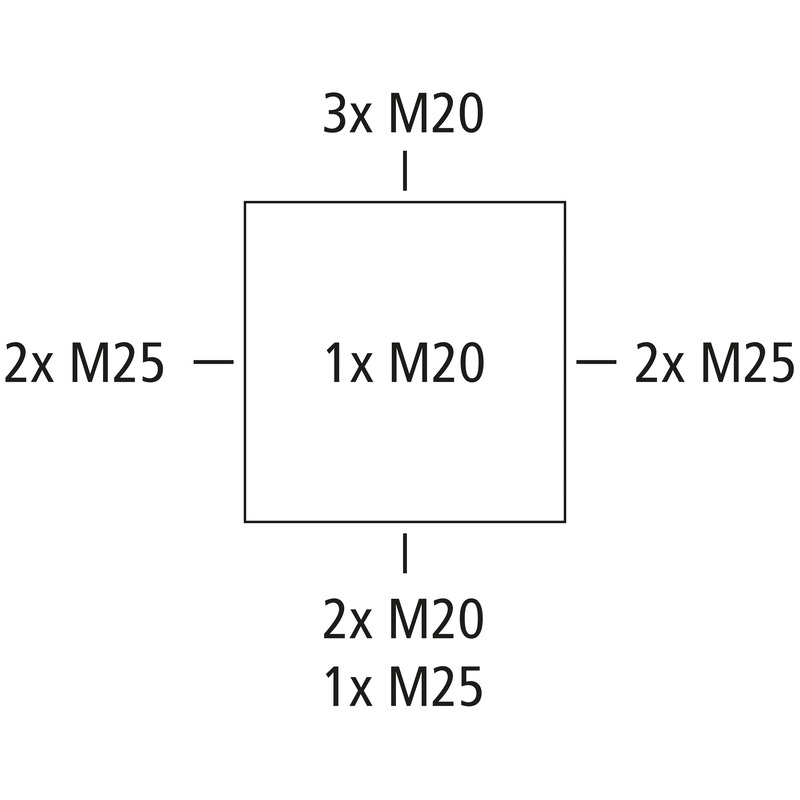

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 4 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20/M25, Tiiveysalue 4 - 21 mm, (1 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin
harmaa, Ui=1000 V AC, punaisella kannella, ilman liittimiä, turvavalaistuksen virtapiirien merkintään
saatavilla 1.5.2024
| Nimellisjännite AC | 1000 V |
|---|---|
| Nimellisjännite DC | 1000 V |
| Johtimen max poikkipinta-ala | 4 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP66 |
| Liitintyyppi | ilman |
| Pohja-osan väri | harmaa |
|---|---|
| Kannen väri | punainen |
| Leveys | 102 mm |
|---|---|
| Pituus | 102 mm |
| Korkeus | 57 mm |
| Sisäpituus | 90 mm |
| Sisäleveys | 90 mm |
| Sisäkorkeus | 49 mm |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | HB |
| Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan | 750 °C |
| Teollisuuslaatu | ei |
| tiivistysväli vähintään | 4 mm |
|---|---|
| tiivistysväli enintään | 21 mm |
| Iskunkestävyysluokka | IK07 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.2 Nm |
| Kiinnitystapa | Seinä-/kattoasennus |
| Kiinnitys | Sisäiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -25 °C |
| Ympäristön lämpötila max. | 55 °C |
| Ympäristön lämpötila 24h | 35 °C |
| Asennuspaikka | katettu ulkotila |
| Pohja-osan materiaali | Polypropeeni |
|---|---|
| Kannen materiaali | Polypropeeni |
| Sisäänviennin materiaali | Termoplastinen elastomeeri |
| Tiivisteen materiaali | Termoplastinen elastomeeri |
| Kansiruuvin materiaali | Ruostumaton teräs V2A |
| Tarkastusmerkintä | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Tarkastusmerkintä | DLG (ammoniakinkestävyys) |
