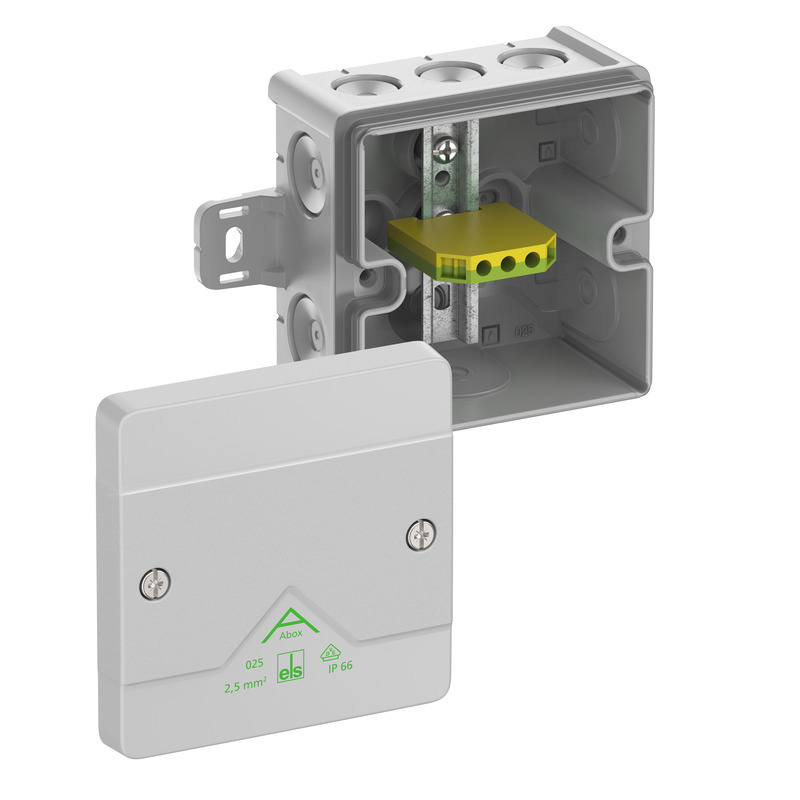

#80442701 | E-numero: 1622316 | Mitat: 87 x 87 x 52 mm
kytkentäkotelona

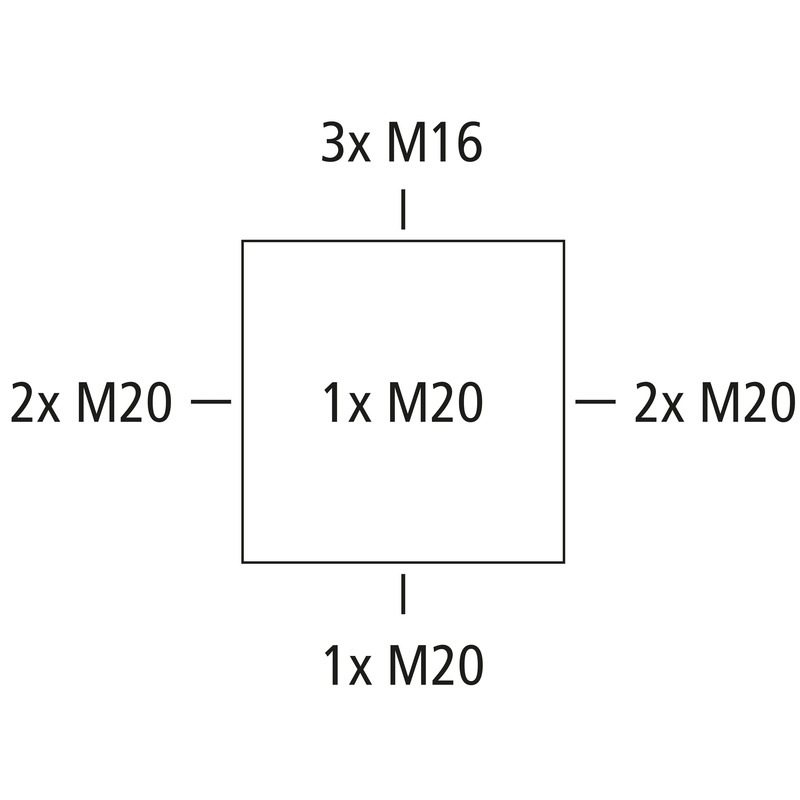

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M16/M20, Tiiveysalue 4 - 16 mm, (1 Takana, 8 Sivuilla), Ulkoiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin
harmaa, Ui=690 V AC, 1 x PE-liitinrima 4² vakiokiskolla 15mm
| Nimellisjännite AC | 690 V |
|---|---|
| Nimellisjännite DC | 690 V |
| Johtimen max poikkipinta-ala | 2,5 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP66 |
| Liitintyyppi | ilman |
| Pohja-osan väri | harmaa |
|---|---|
| Kannen väri | harmaa |
| Leveys | 87 mm |
|---|---|
| Pituus | 87 mm |
| Korkeus | 52 mm |
| Sisäpituus | 75 mm |
| Sisäleveys | 75 mm |
| Sisäkorkeus | 37 mm |
| Paino | 0.127 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | HB |
| Hehkulangan syttyvyys | 750 °C (EN 60695-2-11) |
| tiivistysväli vähintään | 4 mm |
|---|---|
| tiivistysväli enintään | 16 mm |
| Iskunkestävyysluokka | IK07 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.2 Nm |
| Kiinnitystapa | Seinä-/kattoasennus |
| Kiinnitys | Ulkoiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -25 °C |
| Ympäristön lämpötila max. | 55 °C |
| Ympäristön lämpötila 24h | 35 °C |
| Asennuspaikka | katettu ulkotila |
| EAN | 4013902661350 |
|---|---|
| ETIM-luokka | EC002600 |
| Tullitariffinumero | 85369095 |
| Vähimmäistilausmäärä | 1 |
| Pohja-osan materiaali | Polypropeeni |
|---|---|
| Kannen materiaali | Polypropeeni |
| Sisäänviennin materiaali | Termoplastinen elastomeeri |
| Tiivisteen materiaali | Termoplastinen elastomeeri |
| Kansiruuvin materiaali | Ruostumaton teräs 1.4567 (V2A) |
| Tarkastusmerkintä | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Tarkastusmerkintä | DLG (ammoniakinkestävyys) |
| EAN / GTIN | 4013902661350 |
|---|---|
| Leveys | 0.087 m |
| Paino | 0.127 kg |
| Korkeus | 0.052 m |
| Määrä | 1 osat |
| Syvyys | 0.087 m |
| EAN / GTIN | 4013902661367 |
|---|---|
| Leveys | 0.499 m |
| Paino | 7.933 kg |
| Korkeus | 0.235 m |
| Määrä | 60 osat |
| Syvyys | 0.26 m |
| EAN / GTIN | 4013902661374 |
|---|---|
| Leveys | 0.8 m |
| Paino | 212.392 kg |
| Korkeus | 1.134 m |
| Määrä | 1440 osat |
| Syvyys | 1.2 m |
Tarjottu teksti
(80442701.TXT 911 B)
Kirjaudu sisään ladataksesi tarjousasiakirjat.
CAD-tiedot
(Lataa 3D-CAD-data)
Kirjaudu sisään ladataksesi tarjousasiakirjat.
Holkkitiiviste
KVR M16-MGM
Tuotenumero 22741601
Tiiveysalue 4 - 10 mm, Kierteen pituus 8 mm
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste
KVR M20-MGM
Tuotenumero 22742001
Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Holkkitiiviste
KVR M20-GDB/MGM
Tuotenumero 22742101
Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm
Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...
Kaksoiskalvotiiviste
DMS M16
Tuotenumero 26041601
Tiiveysalue 5 - 9 mm
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
Kaksoiskalvotiiviste
DMS M20
Tuotenumero 26042001
Tiiveysalue 7 - 13 mm
Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...
sinetöintipakkaus
Abox PST 025-100
Tuotenumero 89500101
Sarja, jossa kaksi sinetöintikantta ja ruuvit
Jakorasioiden sinetöintisarja, malleihin Abox 025 / 040 / 060 / 100 alkaen 2024
DIN-asennuskisko
Abox 025 TS15
Tuotenumero 89520201
soveltuu Abox / Abox Pro 025
Normikisko DIN EN 60715:n mukaan, 15 x 5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin Abox...
Liittimen pidin
Abox 025/040 KH 2273 2,5²
Tuotenumero 89600201
enintään 6:n Wago 2273-205 -liittimen kiinteään asennukseen...
Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...
Liittimen pidin
Abox 025/040 KH 221 4²
Tuotenumero 89600301
enintään 6:n Wago 221-413 -liittimen kiinteään asennukseen...
Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...
Liitinkisko
Abox 025/040 KLS-2,5²/4²
Tuotenumero 89640401
Ruuvillinen liitin Abox/Abox Pro 025- ja Abox/Abox Pro 040 -malleihin,...
Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, Ui = 690 V. Asennettavaksi...
Pylväs-/putkikiinnityssarja
MABF 65-1
Tuotenumero 89601001
jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025,...
Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...
Kaapelihyllyn kiinnike
KTB 1-100
Tuotenumero 89602901
Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...
kytkentäkotelona

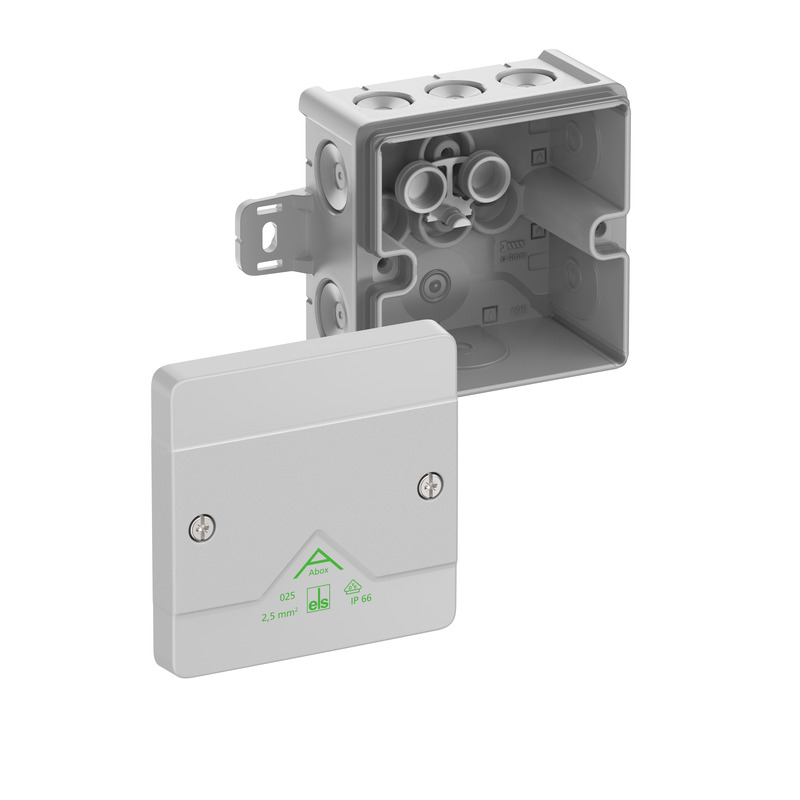

Abox 025 AB-L
Tuotenumero 80240101
harmaa, Ui=1000 V AC, ilman liittimiä
kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu VDE (DIN EN...
kytkentäkotelona

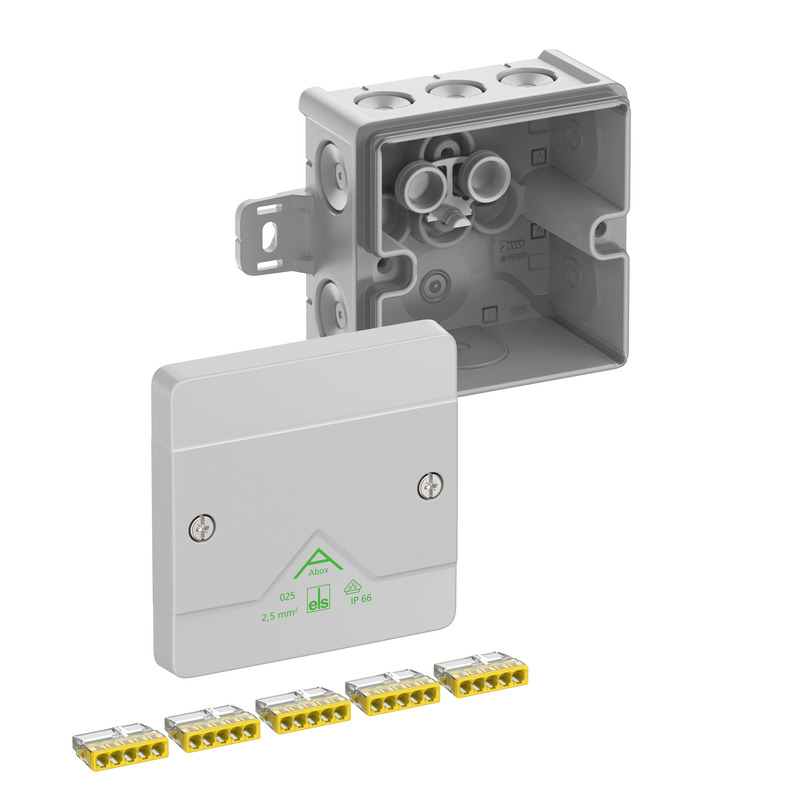

Abox 025 AB-2,5²
Tuotenumero 80242101
harmaa, Ui=450 V AC, In=24 Ampeeri, sis. 5 kpl 5-napaista ruuvitonta...
kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu VDE (DIN EN...
kytkentäkotelona

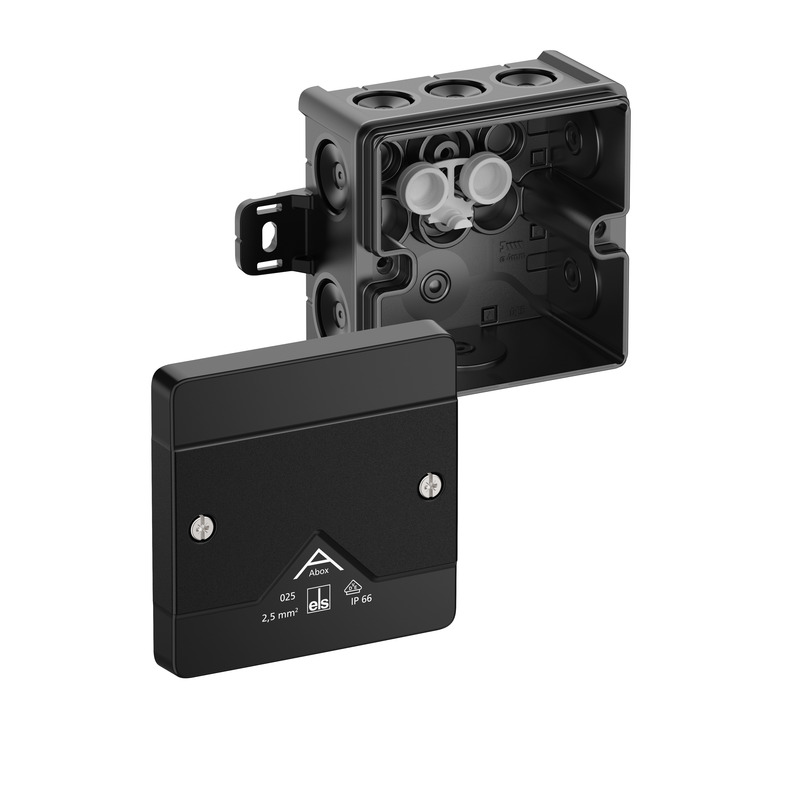

Abox 025 AB-L/sw
Tuotenumero 80200101
musta, Ui=1000 V AC, ilman liittimiä
kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu VDE (DIN EN...
kytkentäkotelona

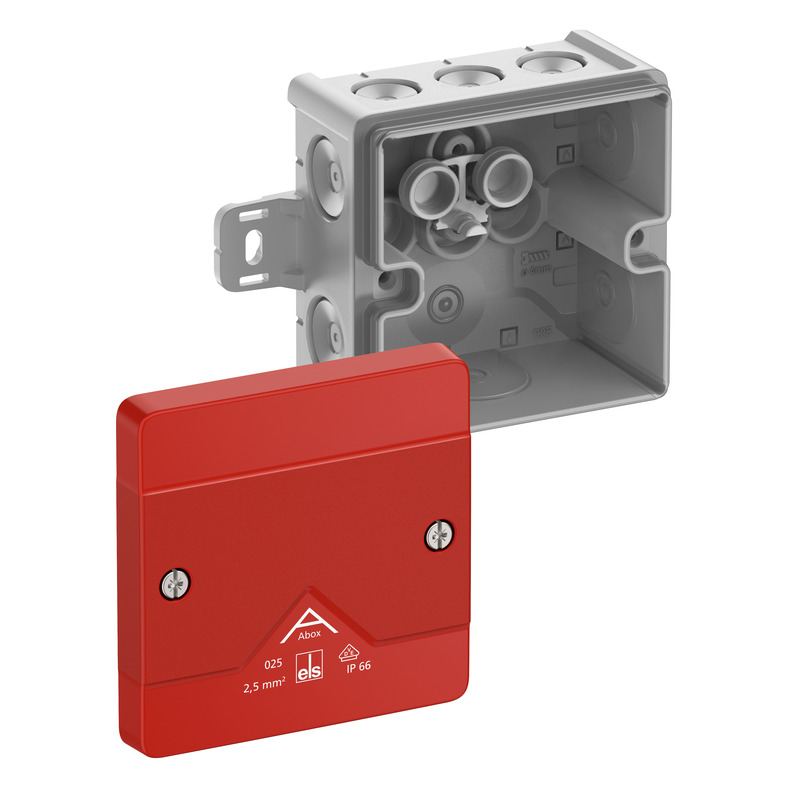

Abox 025 AB-L/SB
