#80240201 | E-numero: 1622163 | Mitat: 152 x 87 x 52 mm
kytkentäkotelona

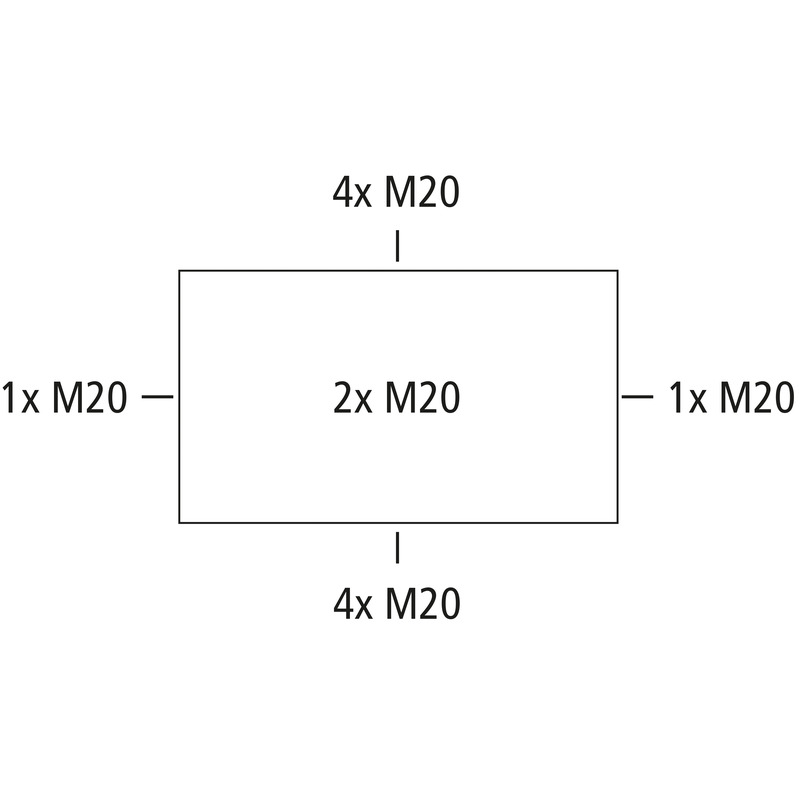

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M20, Tiiveysalue 4 - 16 mm, (2 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin
harmaa, Ui=1000 V AC, ilman liittimiä
| Nimellisjännite AC | 1000 V |
|---|---|
| Nimellisjännite DC | 1000 V |
| Johtimen max poikkipinta-ala | 2,5 mm² |
| Suojausluokka | II |
| Kotelointiluokka | IP66 |
| Liitintyyppi | ilman |
| Pohja-osan väri | harmaa |
|---|---|
| Kannen väri | harmaa |
| Leveys | 152 mm |
|---|---|
| Pituus | 87 mm |
| Korkeus | 52 mm |
| Sisäpituus | 75 mm |
| Sisäleveys | 140 mm |
| Sisäkorkeus | 36 mm |
| Paino | 0.1553 kg |
| UV-säteilyn kestävä | kyllä |
|---|---|
| Halogeeniton | kyllä |
| Syttyvyysluokka UL94: n mukaan | HB |
| Hehkulangan syttyvyys | 750 °C (EN 60695-2-11) |
| tiivistysväli vähintään | 4 mm |
|---|---|
| tiivistysväli enintään | 16 mm |
| Iskunkestävyysluokka | IK07 |
| Sinetöitävissä | kyllä |
| Kansiruuvin vääntömomentti | 1.2 Nm |
| Kiinnitystapa | Seinä-/kattoasennus |
| Kiinnitys | Sisäiset kiinnityspisteet |
| Max suhteellinen ilmankosteus 25°C:ssa | 95 % |
|---|---|
| Max suhteellinen ilmankosteus 40°C:ssa | 50 % |
| Ympäristön lämpötila min. | -25 °C |
| Ympäristön lämpötila max. | 55 °C |
| Ympäristön lämpötila 24h | 35 °C |
| Asennuspaikka | katettu ulkotila |
| EAN | 4013902662739 |
|---|---|
| ETIM-luokka | EC002600 |
| Tullitariffinumero | 85389099 |
| Vähimmäistilausmäärä | 1 |
| Pohja-osan materiaali | Polypropeeni |
|---|---|
| Kannen materiaali | Polypropeeni |
| Sisäänviennin materiaali | Termoplastinen elastomeeri |
| Tiivisteen materiaali | Termoplastinen elastomeeri |
| Kansiruuvin materiaali | Ruostumaton teräs 1.4567 (V2A) |
| Tarkastusmerkintä | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Tarkastusmerkintä | DLG (ammoniakinkestävyys) |
| EAN / GTIN | 4013902662739 |
|---|---|
| Leveys | 0.152 m |
| Paino | 0.1553 kg |
| Korkeus | 0.052 m |
| Määrä | 1 osat |
| Syvyys | 0.087 m |
| EAN / GTIN | 4013902662746 |
|---|---|
| Leveys | 0.511 m |
| Paino | 5.878 kg |
| Korkeus | 0.242 m |
| Määrä | 36 osat |
| Syvyys | 0.261 m |
| EAN / GTIN | 4013902662753 |
|---|---|
| Leveys | 0.8 m |
| Paino | 163.07 kg |
| Korkeus | 1.133 m |
| Määrä | 864 osat |
| Syvyys | 1.2 m |
