#80212001 | E-numero: 1622158 | Mitat: 87 x 87 x 52 mm

kytkentäkotelona

Abox 025-2,5²/w

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat...

lue lisää

Värivaihtoehdot

Mukauta

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

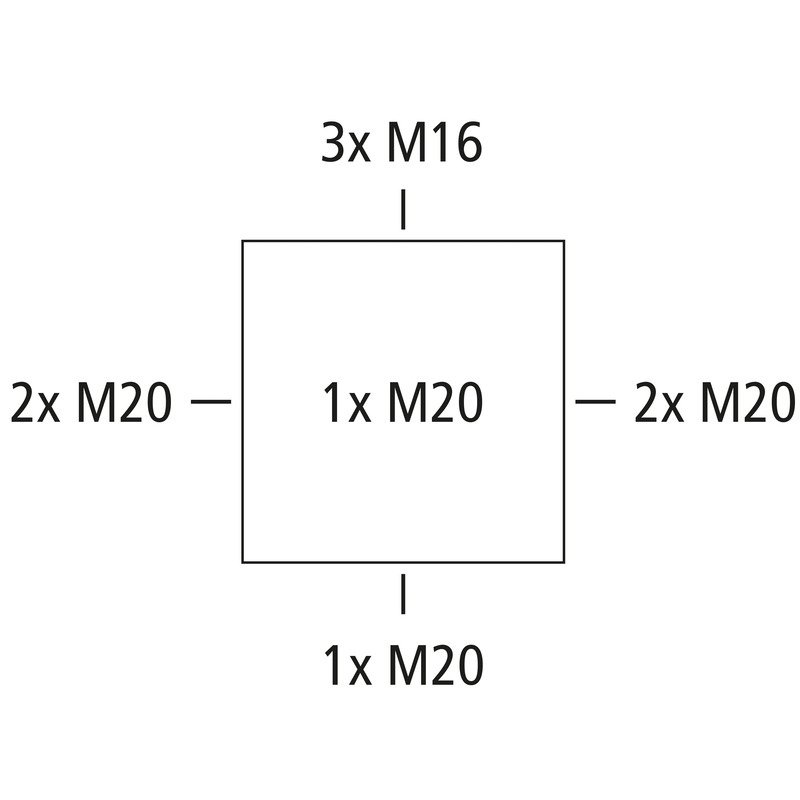

kytkentäkotelona, Suojaluokiteltu IP66, Nimellinen poikkipinta-ala 2,5 mm², Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakinkestävyys), Itsetiivistyvät, joustavat läpivientien kalvotiivisteet, M16/M20, Tiiveysalue 4 - 16 mm, (1 Takana, 8 Sivuilla), Sisäiset kiinnityspisteet, asennuksiin sisätiloissa ja suojattuihin ulkoasennuksiin

valkoinen, U_i=450 V AC, I_n=24 Ampeeri, sis. 5 kpl 5-napaista ruuvitonta rasialiitintä Wago 2273-205, maks. nimellinen poikkileikkaus DIN EN 60998:n mukaan: 2,5 mm², kiinnitettävä poikkileikkaus napaa kohti: 5 x 0,5–2,5 mm², jäykkä Cu/Al (noudata asennusohjetta)

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	450 V
Nimellisjännite DC	450 V
pienin johtimen poikkipinta-ala	0,5 mm²
Johtimen max poikkipinta-ala	2,5 mm²
Suojausluokka	II
Kotelointiluokka	IP66
Mitoitusvirta	24 Ampeeri
Liitintyyppi	ruuvittomat
Napojen lukumäärä	5

Värit

Pohja-osan väri	valkoinen
Kannen väri	valkoinen

Mitat

Leveys	87 mm
Pituus	87 mm
Korkeus	52 mm
Sisäpituus	75 mm
Sisäleveys	75 mm
Sisäkorkeus	37 mm
Paino	0.109 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	750 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

tiivistysväli vähintään	4 mm
tiivistysväli enintään	16 mm
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.2 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	55 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Myyntitiedot

EAN	4013902662883
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni
Sisäänviennin materiaali	Termoplastinen elastomeeri
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	DLG (ammoniakinkestävyys)

Logistiikkatiedot

Kappale

EAN / GTIN	4013902662883
Leveys	0.087 m
Paino	0.109 kg
Korkeus	0.052 m
Määrä	1 osat
Syvyys	0.087 m

Pahvilaatikko

EAN / GTIN	4013902662890
Leveys	0.35 m
Paino	6.658 kg
Korkeus	0.265 m
Määrä	60 osat
Syvyys	0.26 m

Kuormalava

EAN / GTIN	4013902662906
Leveys	0.8 m
Paino	181.792 kg
Korkeus	0.978 m
Määrä	1440 osat
Syvyys	1.2 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

Lisävarusteet

KaksoiskalvotiivisteDMS M20/w

Kaksoiskalvotiiviste

DMS M20/w

Tuotenumero 26012001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

Kaapelikanava-adapteriKKA 1515/w uusi

Kaapelikanava-adapteri

KKA 1515/w

Tuotenumero 89611001

valkoinen

Adapteri 15 x 15 mm:n johtokanaville, johtojen sisäänvientien peittämiseksi Abox 025, Abox 025/2 ja...

sinetöintipakkausAbox PST 025-100

sinetöintipakkaus

Abox PST 025-100

Tuotenumero 89500101

Sarja, jossa kaksi sinetöintikantta ja ruuvit

Jakorasioiden sinetöintisarja, malleihin Abox 025 / 040 / 060 / 100 alkaen 2024

DIN-asennuskiskoAbox 025 TS15

DIN-asennuskisko

Abox 025 TS15

Tuotenumero 89520201

soveltuu Abox / Abox Pro 025

Normikisko DIN EN 60715:n mukaan, 15 x 5 mm, sis. kiinnitysruuvit. Asennettavaksi jakorasioihin Abox...

Liittimen pidinAbox 025/040 KH 2273 2,5²

Liittimen pidin

Abox 025/040 KH 2273 2,5²

Tuotenumero 89600201

enintään 6:n Wago 2273-205 -liittimen kiinteään asennukseen...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

Liittimen pidinAbox 025/040 KH 221 4²

Liittimen pidin

Abox 025/040 KH 221 4²

Tuotenumero 89600301

enintään 6:n Wago 221-413 -liittimen kiinteään asennukseen...

Liitinpidike sis. kiinnitysmateriaalit Wago-asennus- ja riviliitinten asennukseen Abox /Abox Pro...

LiitinkiskoAbox 025/040 KLS-2,5²/4²

Liitinkisko

Abox 025/040 KLS-2,5²/4²

Tuotenumero 89640401

Ruuvillinen liitin Abox/Abox Pro 025- ja Abox/Abox Pro 040 -malleihin,...

Standardin DIN EN 60998 (VDE 0613) mukainen yhdistysliitin, U_i = 690 V. Asennettavaksi...

Pylväs-/putkikiinnityssarjaMABF 65-1

Pylväs-/putkikiinnityssarja

MABF 65-1

Tuotenumero 89601001

jakokoteloihin Abox / Abox Pro alkaen mallista 2024, tyypit Abox 025,...

Pylväs-/putkikiinnityssarja ruostumatonta terästä V2A, sisältää kiinnitysruuvit ja pikakiinnittimen;...

Kaapelihyllyn kiinnikeKTB 1-100 uusi

Kaapelihyllyn kiinnike

KTB 1-100

Tuotenumero 89602901

Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...
