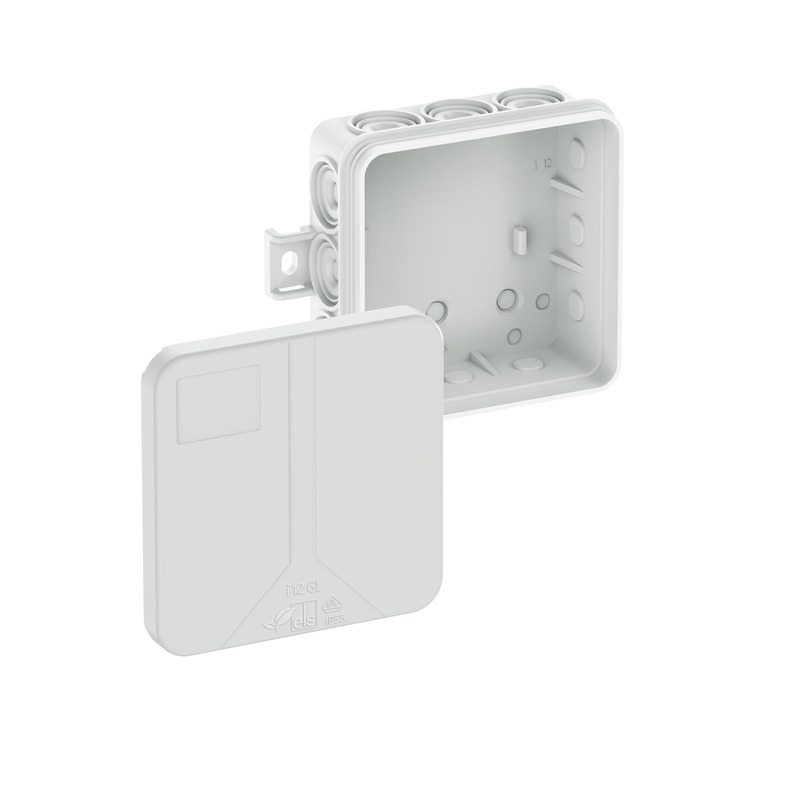

i 12-L GL i 12-L GL i 12-L GL

#33591201 | Mitat: 85 x 85 x 37 mm

kytkentäkotelona, ympäristöä säästävä

i 12-L GL

kytkentäkotelona, ympäristöä säästävä, GreenLine, Suojaluokiteltu IP55, Nimellinen poikkipinta-ala 2,5 mm², Ui=400 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Itsetiivistyvät...

lue lisää
Määritä
Muista tuote

Kuvaus

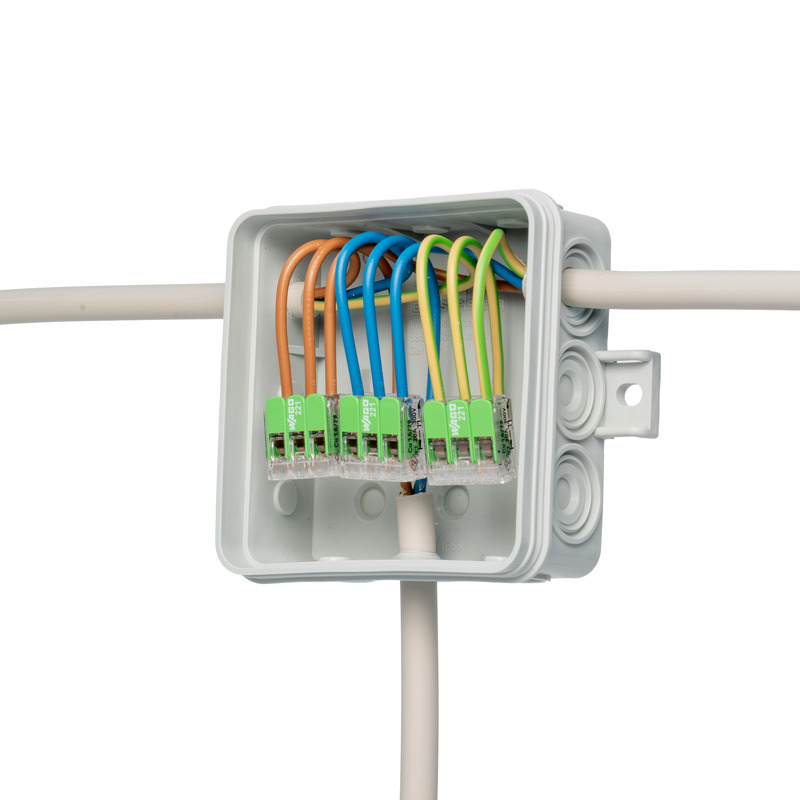

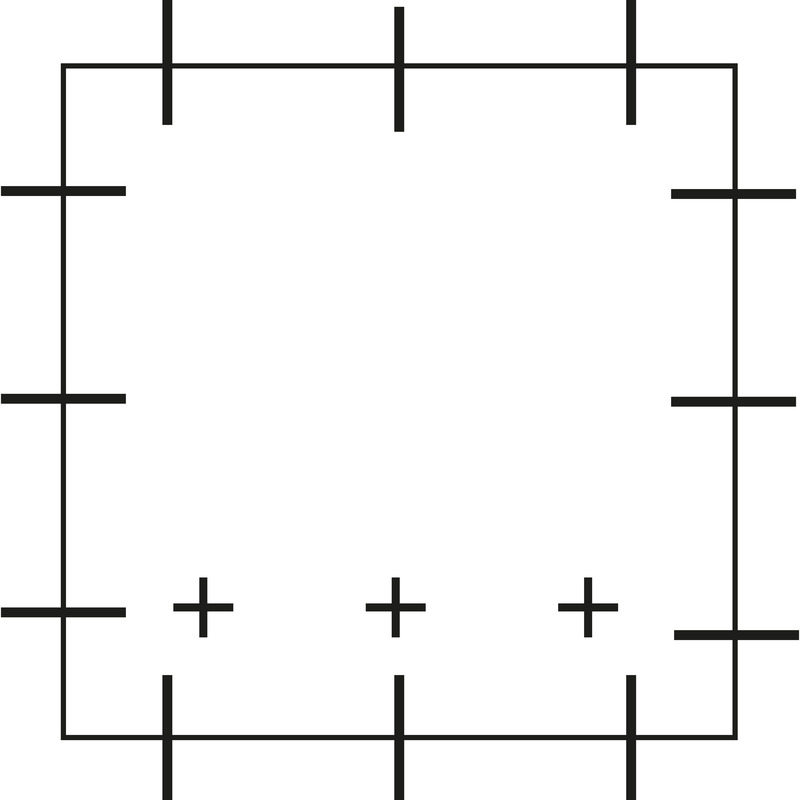

kytkentäkotelona, ympäristöä säästävä, GreenLine, Suojaluokiteltu IP55, Nimellinen poikkipinta-ala 2,5 mm², Ui=400 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Itsetiivistyvät läpivientien kalvotiivisteet, Tiiveysalue 8,2 - 12,5 mm, (3 Takana, 12 Sivuilla), Ulkoiset kiinnityspisteet, valmistettu kierrätysmuovista, vakioasennuksiin sisätiloissa

harmaa, In=24 Ampeeri, ilman liittimiä

Highlights

GreenLine – tutun laadukas jakorasia ympäristöystävällisenä! i 12 GL ‑jakorasia on valmistettu vähintään 90-prosenttisesti kierrätysmuovista. Koska i 12:n valmistuksessa on käytetty kierrätysmuovia, sen ympäristöjalanjälki on vähintään 40 % perusmalleja pienempi.

Tekniset Tiedot

Sähköiset ominaisuudet

Mitoituskäyttöjännite AC 400 V
Nimellisjännite AC 400 V
Johtimen max poikkipinta-ala 2,5 mm²
Suojausluokka II
Kotelointiluokka IP55
Liitintyyppi ilman
UL Type Rating ei tied.

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 85 mm
Pituus 85 mm
Korkeus 37 mm
Sisäpituus 74 mm
Sisäleveys 74 mm
Sisäkorkeus 32 mm
Paino 0.044 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys 650 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

tiivistysväli vähintään 8.2 mm
tiivistysväli enintään 12.5 mm
Kiinnitystapa Seinä-/kattoasennus
Iskunkestävyysluokka IK07
Sinetöitävissä ei
Kiinnitystapa Seinä-/kattoasennus
Kiinnitys Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka Sisällä

Myyntitiedot

EAN 4013902689651
ETIM-luokka EC002600
Tullitariffinumero 85389099
Vähimmäistilausmäärä 10

Materiaali

Pohja-osan materiaali Kierrätetty polyeteeni
Kannen materiaali Kierrätetty polypropeeni

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistiikkatiedot

Sisäpakkaus

EAN / GTIN 4013902689668
Leveys 0.34 m
Paino 0.45 kg
Korkeus 0.105 m
Määrä 10 osat
Syvyys 0.07 m

Kappale

EAN / GTIN 4013902689651
Leveys 0.085 m
Paino 0.044 kg
Korkeus 0.037 m
Määrä 1 osat
Syvyys 0.085 m

Pahvilaatikko

EAN / GTIN 4013902689675
Leveys 0.444 m
Paino 2.98 kg
Korkeus 0.19 m
Määrä 60 osat
Syvyys 0.329 m

Kuormalava

EAN / GTIN 4013902689682
Leveys 0.8 m
Paino 190.26 kg
Korkeus 1.85 m
Määrä 3600 osat
Syvyys 1.2 m
