Abox Pro XT SLK-2,5²

Tuotenumero: 40246001 | Mitat: 92 x 92 x 60 mm

E-numero: 1622312

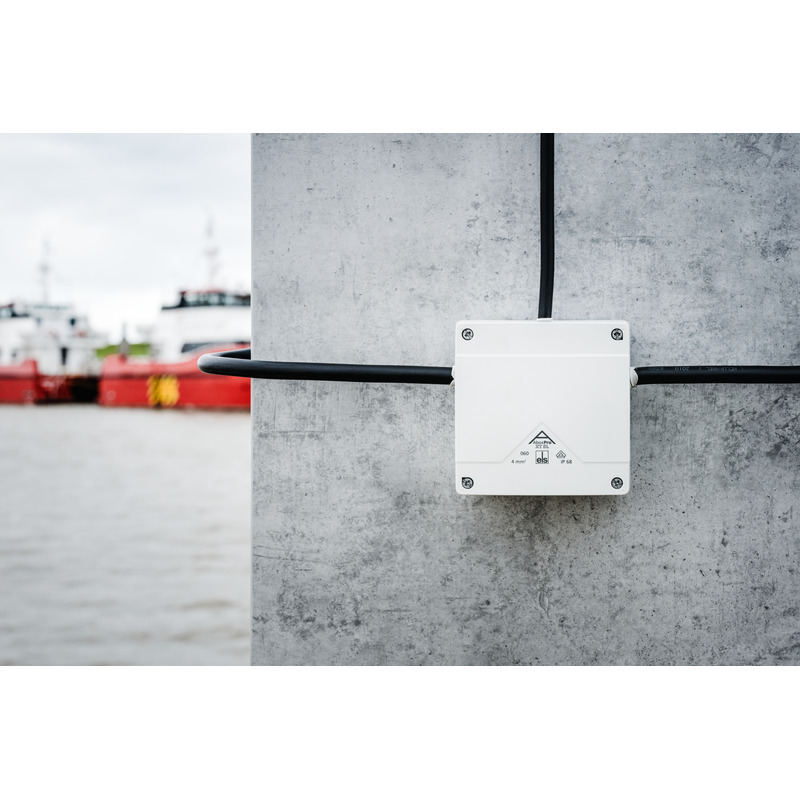

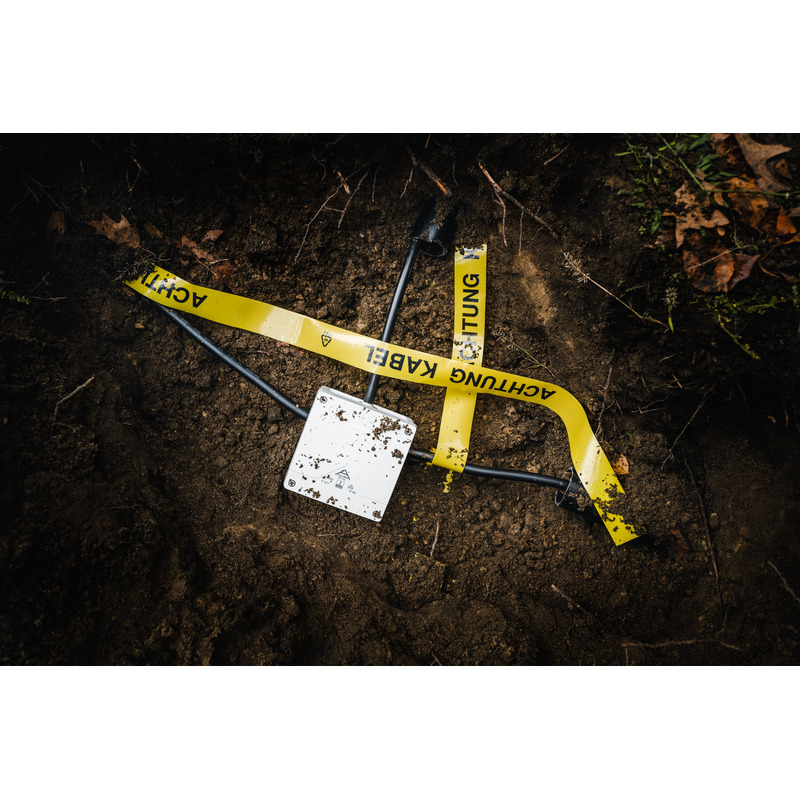

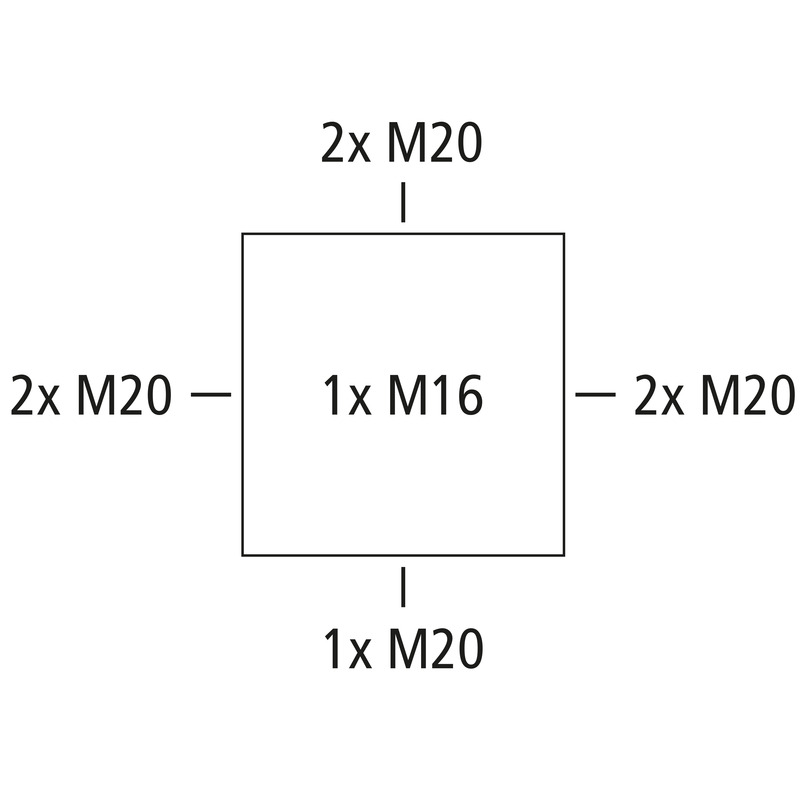

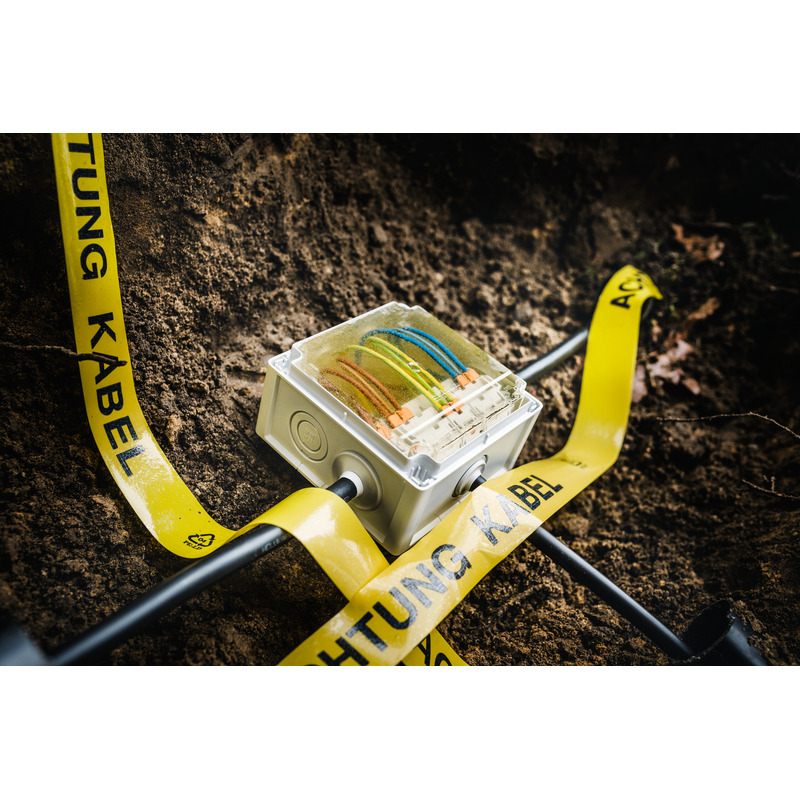

kytkentäkotelona, Suojaluokiteltu IP68, Nimellinen poikkipinta-ala 2,5 mm², U_i=450 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Metriset läpilyöntiaihiot, M16/M20, (1 Takana, 7 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä kapselointia varten, asennukseen tulva-alueilla ja maahan ilman liikennekuormia, asennuksiin teollisuusympäristöön ja suojaamattomiin ulkotiloihin

harmaa, I_n=24 Ampeeri, sis. 3 pohjakiinnitteistä 3-napaista ruuvitonta liitintä Wago 221-413 – 2,5 mm², kiinnitettävä poikkileikkaus napaa kohti: 3 x 0,2–2,5 mm² jäykkä Cu ja 3 x 0,14–2,5 mm² joustava Cu

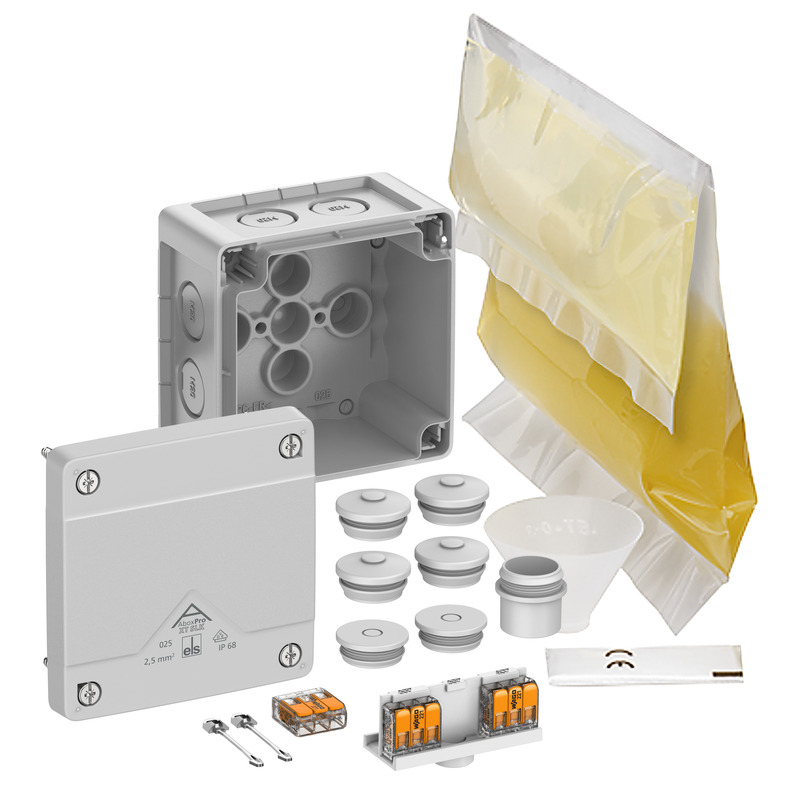

Sisältää tarvikkeet:
4 kaksoiskalvotiivistettä IP66 M20, tiivistysalue 7–13 mm, 2 sulkutulppaa M20, 1 kalvotiiviste M20, kannen putoamissuoja, 1 valuhartsipussi GHB Pro 1, täyttösuppilo ja kertakäyttökäsineetsaatavilla 1.5.2024

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	450 V
Nimellisjännite DC	450 V
pienin johtimen poikkipinta-ala	0,2 mm²
Johtimen max poikkipinta-ala	2,5 mm²
Suojausluokka	II
Kotelointiluokka	IP68
Mitoitusvirta	24 Ampeeri
Liitintyyppi	ruuvittomat
Napojen lukumäärä	5

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	92 mm
Pituus	92 mm
Korkeus	60 mm
Sisäpituus	78 mm
Sisäleveys	78 mm
Sisäkorkeus	40 mm

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C
Teollisuuslaatu	kyllä

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.5 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	avoin ulkotila

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Termoplastinen elastomeeri
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)
