Tämä artikkeli on arkistoitu!

#83581001 | E-numero: 1622066 | Mitat: 250 x 200 x 115 mm

kytkentäkotelona

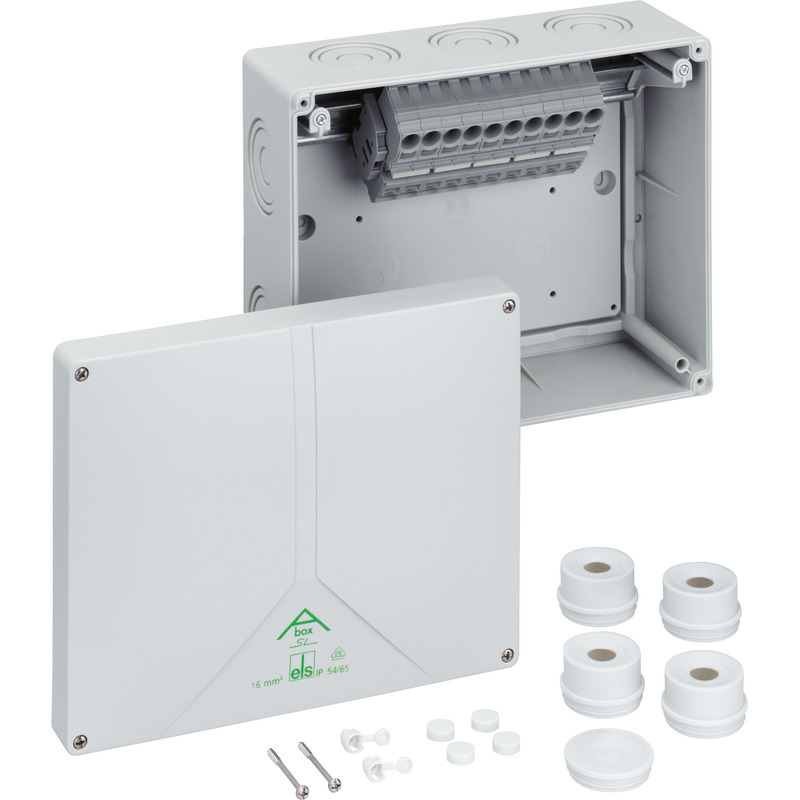

Abox SL-16²

kytkentäkotelona, Suojaluokiteltu IP54/IP65, Nimellinen poikkipinta-ala 16 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Metriset läpilyöntiaihiot,...

lue lisää

Määritä

Kirjaudu sisään nähdäksesi hinnan

Kuvaus

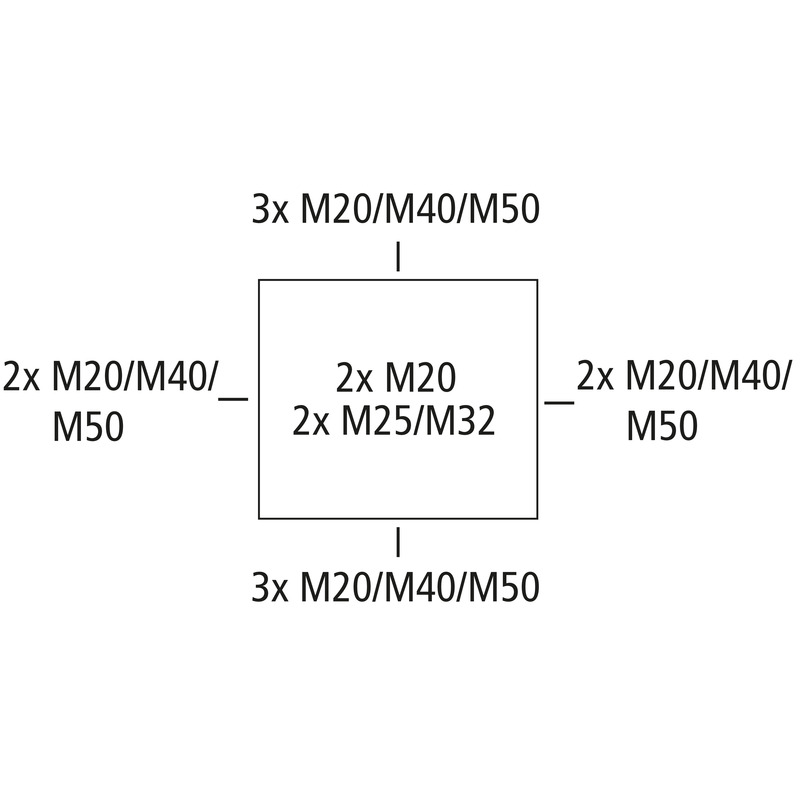

kytkentäkotelona, Suojaluokiteltu IP54/IP65, Nimellinen poikkipinta-ala 16 mm², U_i=690 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Metriset läpilyöntiaihiot, M20/M25/M32/M40/M50, (4 Takana, 10 Sivuilla), Sisäiset kiinnityspisteet, ruuvittomilla liittimillä tavallisiin sisäasennuksiin

harmaa, korkeatasoisella, ruuvittomalla liittimellä Wago 2016-1201, 5-napainen, max. nimellispoikkipinta-ala DIN EN 60998 mukaan: 16 mm², 76 A virtakuormitus, kiinnitettävät poikkipinnat nastaa kohti: 4 x 0,5 - 16 mm², jäykkä, 4 x 0,5 - 25 mm² joustava

Sisältää tarvikkeet:
4 kalvotiiviste IP54 M40 kaapeleille 17 - 30 mm, 1 Sulkutulppa M40, 1 Sinettisarja

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Johtimen max poikkipinta-ala	16 mm²
Suojausluokka	II
Kotelointiluokka	IP54/IP65
UL Type Rating	ei tied.

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	250 mm
Pituus	200 mm
Korkeus	115 mm
Paino	1.087 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	ei
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	650 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK07
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1 Nm
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	Sisällä

Myyntitiedot

EAN	4013902931101
ETIM-luokka	EC002600
Tullitariffinumero	85369095
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polystyreeni
Kannen materiaali	Polystyreeni
Kansiruuvin materiaali	Ruostumaton teräs 1.4567 (V2A)

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistiikkatiedot

Kappale

EAN / GTIN	4013902931101
Leveys	0.25 m
Paino	1.087 kg
Korkeus	0.115 m
Määrä	1 osat
Syvyys	0.2 m

Pahvilaatikko

EAN / GTIN	4013902307722
Leveys	0.511 m
Paino	4.718 kg
Korkeus	0.242 m
Määrä	4 osat
Syvyys	0.261 m

Kuormalava

EAN / GTIN	4013902307739
Leveys	0.8 m
Paino	216.156 kg
Korkeus	1.84 m
Määrä	168 osat
Syvyys	1.2 m

Lataukset

Suunnittelutiedot

Tarjottu teksti

Lisävarusteet

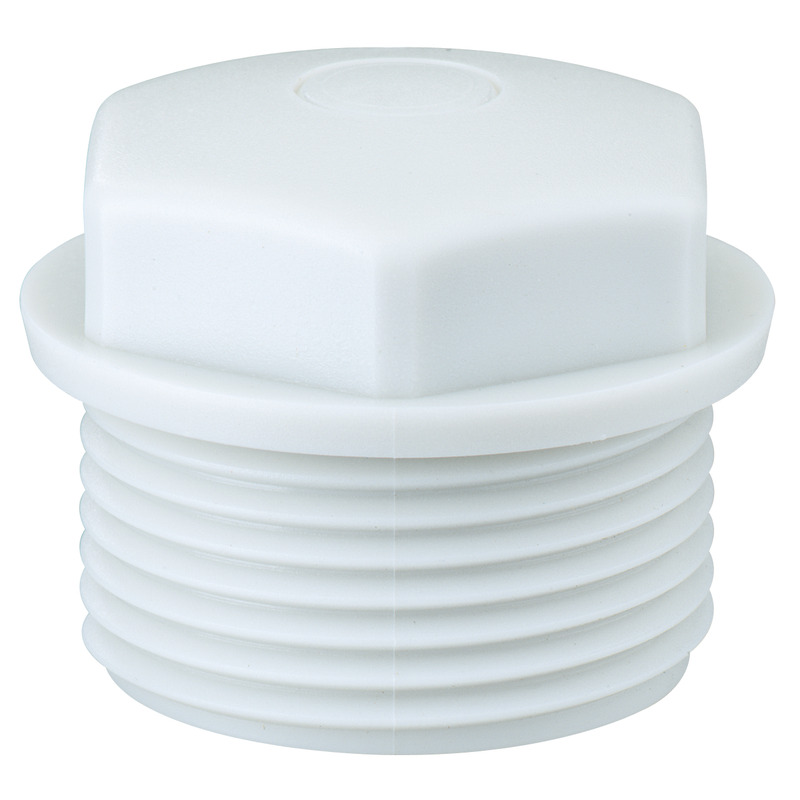

KalvotiivistemutteriWST M20

Kalvotiivistemutteri

WST M20

Tuotenumero 20342001

Tiiveysalue 8 - 13,5 mm, Kierteen pituus 12 mm

Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa

KalvotiivistemutteriWST M25

Kalvotiivistemutteri

WST M25

Tuotenumero 20342501

Tiiveysalue 9 - 16 mm, Kierteen pituus 12 mm

Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa

KalvotiivistemutteriWST M32

Kalvotiivistemutteri

WST M32

Tuotenumero 20343201

Tiiveysalue 17 - 24 mm, Kierteen pituus 14 mm

Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa

KalvotiivistemutteriWST M40

Kalvotiivistemutteri

WST M40

Tuotenumero 20344001

Tiiveysalue 17 - 24 mm, Kierteen pituus 14 mm

Kierretulppa, IP54, M_ x 1,5 mm, suljetulla tiivistekalvolla, harmaa

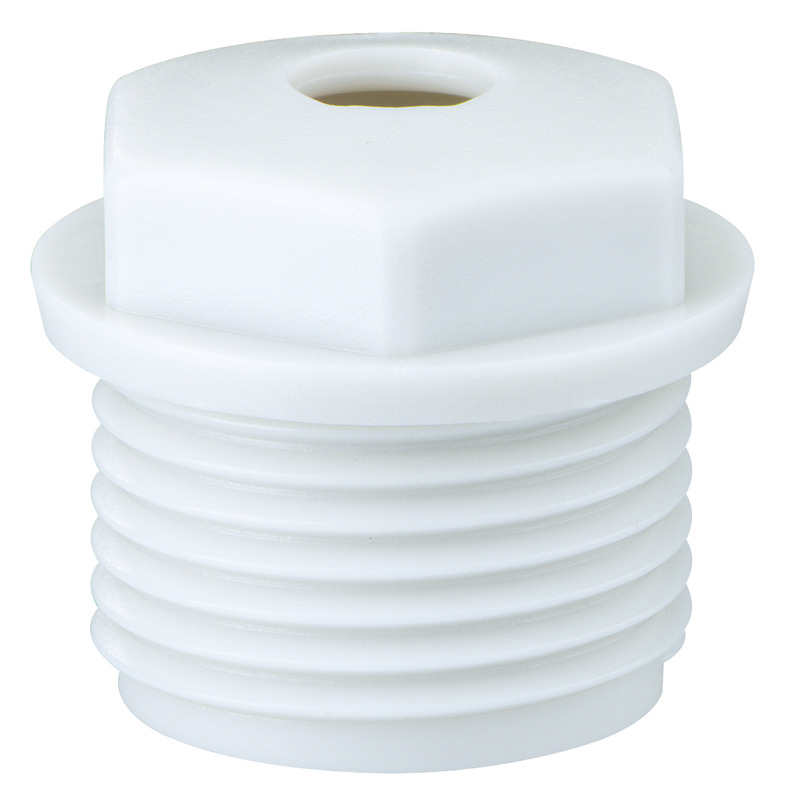

KalvotiivistemutteriWNI M20

Kalvotiivistemutteri

WNI M20

Tuotenumero 21342001

Tiiveysalue 8 - 13,5 mm, Kierteen pituus 12 mm

Kierrenippa, IP54, M_ x 1,5 mm avoimella tiivistekalvolla, polyeteeni, harmaa

KalvotiivistemutteriWNI M25

Kalvotiivistemutteri

WNI M25

Tuotenumero 21342501

Tiiveysalue 9 - 16 mm, Kierteen pituus 12 mm

Kierrenippa, IP54, M_ x 1,5 mm avoimella tiivistekalvolla, polyeteeni, harmaa

KalvotiivistemutteriWNI M32

Kalvotiivistemutteri

WNI M32

Tuotenumero 21343201

Tiiveysalue 11 - 22 mm, Kierteen pituus 14 mm

Kierrenippa, IP54, M_ x 1,5 mm avoimella tiivistekalvolla, polyeteeni, harmaa

HolkkitiivisteKVR M20-MGM

Holkkitiiviste

KVR M20-MGM

Tuotenumero 22742001

Tiiveysalue 6 - 12 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M20-GDB/MGM

Holkkitiiviste

KVR M20-GDB/MGM

Tuotenumero 22742101

Tiiveysalue 7 - 14 mm, Kierteen pituus 9 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M25-MGM

Holkkitiiviste

KVR M25-MGM

Tuotenumero 22742501

Tiiveysalue 9 - 16 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M32-MGM

Holkkitiiviste

KVR M32-MGM

Tuotenumero 22743201

Tiiveysalue 11 - 21 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

HolkkitiivisteKVR M40-MGM

Holkkitiiviste

KVR M40-MGM

Tuotenumero 22744001

Tiiveysalue 16 - 28 mm, Kierteen pituus 11 mm

Holkkitiiviste, IP68/IP69*, vedonpoisto, polyamidia, M_ x 1,5 mm, sisältää vastamutterin, harmaa
(*...

SulkutulppaVST M20

Sulkutulppa

VST M20

Tuotenumero 23142001

Tiiveysalue 8 - 13,5 mm

Sulkutulppa suljetulla tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...

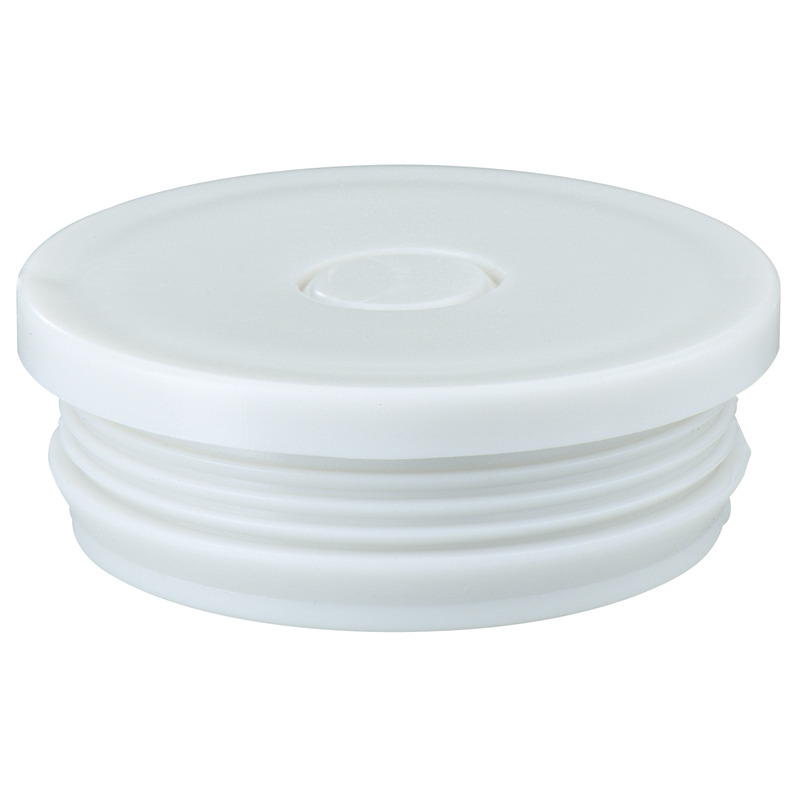

SulkutulppaVST M25

Sulkutulppa

VST M25

Tuotenumero 23142501

Tiiveysalue 9 - 16 mm

Sulkutulppa suljetulla tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...

SulkutulppaVST M32

Sulkutulppa

VST M32

Tuotenumero 23143201

Tiiveysalue 13 - 23 mm

Sulkutulppa suljetulla tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...

SulkutulppaVST M40

Sulkutulppa

VST M40

Tuotenumero 23144001

Tiiveysalue 17 - 30 mm

Sulkutulppa suljetulla tiivistekalvolla, IP55, termoplastista elastomeeria (TPE),...

KaksoiskalvotiivisteDMS M20/w

Kaksoiskalvotiiviste

DMS M20/w

Tuotenumero 26012001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M25/w

Kaksoiskalvotiiviste

DMS M25/w

Tuotenumero 26012501

Tiiveysalue 9 - 17 mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M20

Kaksoiskalvotiiviste

DMS M20

Tuotenumero 26042001

Tiiveysalue 7 - 13 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M25

Kaksoiskalvotiiviste

DMS M25

Tuotenumero 26042501

Tiiveysalue 9 - 17 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M32

Kaksoiskalvotiiviste

DMS M32

Tuotenumero 26043201

Tiiveysalue 13 - 21 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

KaksoiskalvotiivisteDMS M32/4

Kaksoiskalvotiiviste

DMS M32/4

Tuotenumero 26043301

Läpiviennin tiivistysalue 3,5-6mm

Kaksoiskalvotiivisteet, IP66, kahdella tiivistekalvolla, suljettu, max. neljä kaapelin sisäänvientiä...

KaksoiskalvotiivisteDMS M40

Kaksoiskalvotiiviste

DMS M40

Tuotenumero 26044001

Tiiveysalue 17 - 28 mm

Kaksoiskalvotiivisteet, IP66, kahdella suljetulla tiivisteellä, termoplastinen elastomeeri (TPE),...

TuuletusventtiiliBST M20/sw

Tuuletusventtiili

BST M20/sw

Tuotenumero 26202001

musta

Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...

TuuletusventtiiliBST M20

Tuuletusventtiili

BST M20

Tuotenumero 26242001

harmaa

Tuuletusventtiilit labyrinttirakenteella kondenssiveden muodostumisen vähentämiseksi koteloissa,...
