#97277001 | Mitat: 71 x 71 x 89 mm

Kojerasia

U 71 DGR

Kojerasia, Halkaisija 60 mm Ø, 4 ruuvikiinnitystä 60 mm ruuvivälillä, yhdistettävissä, M5-kierreholkilla (kantavuus 10 kg) kattokoukun kiinnittämiseen, sopii kaikentyyppisille muotteille ja...

lue lisää

Määritä

Kirjaudu sisään nähdäksesi hinnan

Muista tuote

Kuvaus

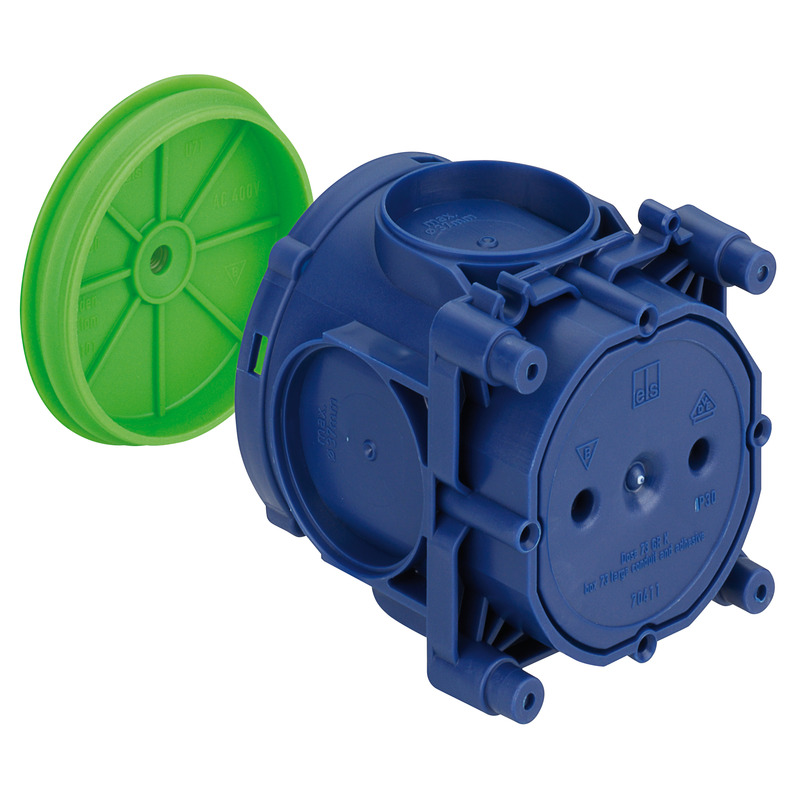

Kojerasia, Halkaisija 60 mm Ø, 4 ruuvikiinnitystä 60 mm ruuvivälillä, yhdistettävissä, M5-kierreholkilla (kantavuus 10 kg) kattokoukun kiinnittämiseen, sopii kaikentyyppisille muotteille ja vastakkaisille muotteille, Suojaluokiteltu IP30, Nimelliseristysjännite: 400V AC, Halogeeniton

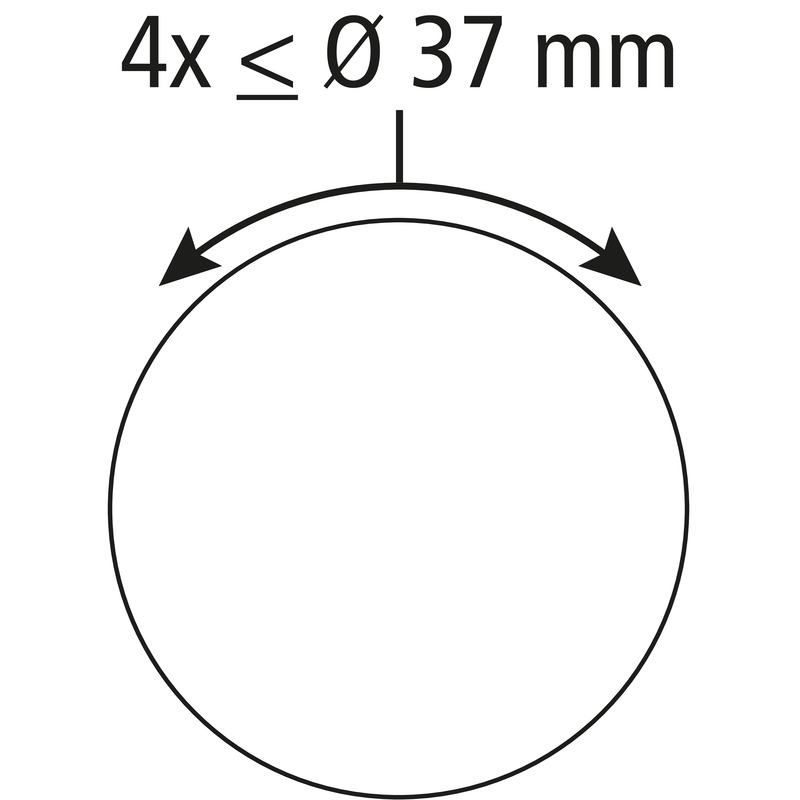

2-osainen, Liimakiinnitys tai naulakiinnitys, kalvo rei'itystä varten, Tiiveysalue M16 - M40, tuki spar-yhteensopiva

Tekniset Tiedot

Sähköiset ominaisuudet

Nimellisjännite AC	400 V
Kotelointiluokka	IP30
Soveltuu	Betonirakennus
UL Type Rating	ei tied.

Värit

Kannen väri	muut

Mitat

Leveys	71 mm
Pituus	71 mm
Korkeus	89 mm
Paino	0.053 kg

Materiaalin ominaisuudet

Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	HB
Hehkulangan syttyvyys	650 °C (EN 60695-2-11)

Mekaaniset ominaisuudet

Kiinnitystapa	Liimakiinnitys tai naulakiinnitys

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	- %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C

Myyntitiedot

EAN	4013902401567
ETIM-luokka	EC002601
Tullitariffinumero	39269097
Vähimmäistilausmäärä	1

Materiaali

Pohja-osan materiaali	Polypropeeni
Kannen materiaali	Polypropeeni

Logistiikkatiedot

Pahvilaatikko

EAN / GTIN	4013902401536
Leveys	0.493 m
Paino	3.975 kg
Korkeus	0.356 m
Määrä	75 osat
Syvyys	0.293 m

Kuormalava

EAN / GTIN	4013902401543
Leveys	0.8 m
Paino	155.65 kg
Korkeus	1.92 m
Määrä	2250 osat
Syvyys	1.2 m

Kappale

EAN / GTIN	4013902401567
Leveys	0.071 m
Paino	0.053 kg
Korkeus	0.089 m
Määrä	1 osat
Syvyys	0.071 m

Lataukset

Lataa Tietosivu

Lataa Tietosivu (97277001.pdf)

Suunnittelutiedot

Tarjottu teksti

CAD-tiedot

BIM-data
