Abzweigdose Q 12-L (33491201) Normaali sisäasennus: Spelsberg

kytkentäkotelona

Q 12-L

Tuotenumero: 33491201 | Mitat: 85 x 85 x 37 mm

E-numero: 1622012

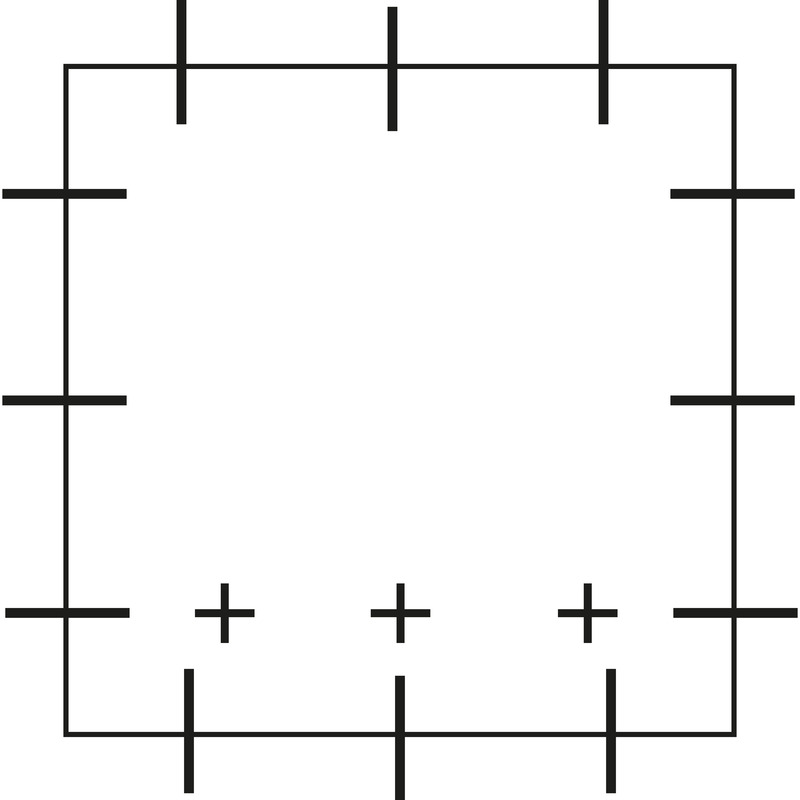

kytkentäkotelona, Suojaluokiteltu IP20, Nimellinen poikkipinta-ala 2,5 mm², Ui=400 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Läpiviennit kaapeleiden vedonpoistolla, (3 Takana, 12 Sivuilla), Sisäiset kiinnityspisteet, tavallisiin sisäasennuksiin, kaapelipidikkeellä, kaapelin sisäänvienti yläpuolelta on mahdollista

harmaa, ilman liittimiä

Sähköiset ominaisuudet

Nimellisjännite AC 400 V
Johtimen max poikkipinta-ala 2,5 mm²
Suojausluokka II
Kotelointiluokka IP20
UL Type Rating ei tied.

Värit

Pohja-osan väri harmaa
Kannen väri harmaa

Mitat

Leveys 85 mm
Pituus 85 mm
Korkeus 37 mm
Paino 0.045 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä ei
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan HB
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 650 °C

Mekaaniset ominaisuudet

Kiinnitystapa Seinä-/kattoasennus
Iskunkestävyysluokka IK07
Sinetöitävissä ei
Kiinnitys Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka Sisällä

Sales Information

EAN 4013902399437
Packing Unit Code C62
ETIM Class EC002600
Tullitariffinumero 85389099

Materiaali

Pohja-osan materiaali Polypropeeni
Kannen materiaali Polypropeeni

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros pdf (574 KB)
Mittapiirros dwg (710 KB)
Mittapiirros dxf (4 MB)

Sertifikaatti

CE Ilmoitus DE/EN/FR pdf (139 KB)
UKCA Ilmoitus EN pdf (168 KB)
VDE Sertifikaatti (EN 60670) DE/EN pdf (301 KB)
CE Ilmoitus DE/EN/PL pdf (142 KB)

Lisävarusteet

Tämä artikkeli on arkistoitu!

Liitinrima HandyGrip VG 20

  • Tuotenumero: 68502001

väreittäin lajiteltu



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tämä artikkeli on arkistoitu!

Liitinrima HandyGrip VG 21

  • Tuotenumero: 68502101

toinen puoli suljettu, väreittäin lajiteltu



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tämä artikkeli on arkistoitu!

Liitinrima Handy Grip VG 20 W

  • Tuotenumero: 68512001

valkoinen



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tämä artikkeli on arkistoitu!

Liitinrima HandyGrip VG 21 w

  • Tuotenumero: 68512101

toinen puoli suljettu, valkoinen



12-napainen Ruuviliitin, nimellispoikkipinta-ala 2,5 mm², sormiturvallinen, Ui=400 V



Tämä artikkeli on arkistoitu!

Jousiliitin HandyQuick SQ 32

  • Tuotenumero: 68832001

tummanharmaa, 3 x 1,0-2,5 mm²



Jousiliitin yksilankaisille johtimille standardin DIN EN 60998 mukaan (VDE 0613), Ui=400 V



Tämä artikkeli on arkistoitu!

Jousiliitin HandyQuick SQ 52

  • Tuotenumero: 68852001

tummanharmaa, 5 x 1,0-2,5 mm²



Jousiliitin yksilankaisille johtimille standardin DIN EN 60998 mukaan (VDE 0613), Ui=400 V



uusi Kiinnityspakkaus - KTB 1

Kiinnityspakkaus KTB 1

  • Mitat : 17 x 30 x 14 mm
  • Tuotenumero: 89600901



Kiinnitysosa koteloiden kiinnittämiseen kaapelikouruihin, joissa 7 mm:n pitkittäisreiät ja...
